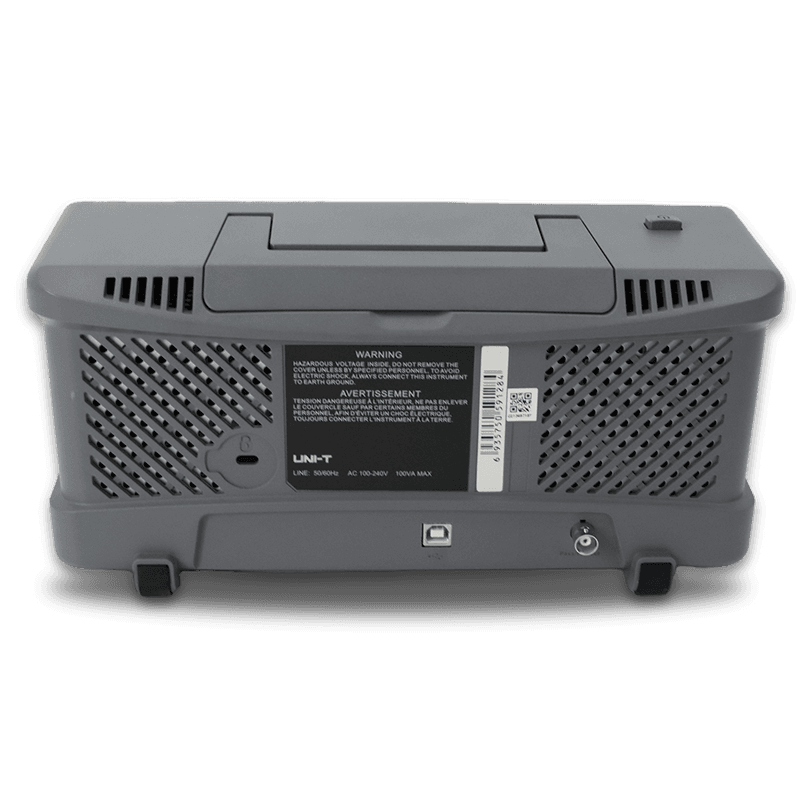

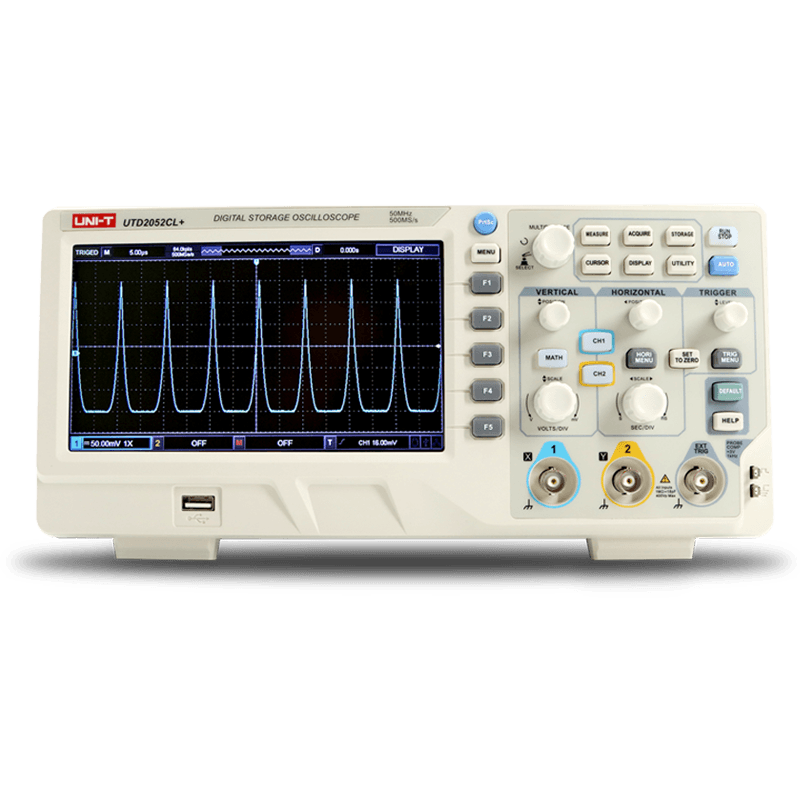

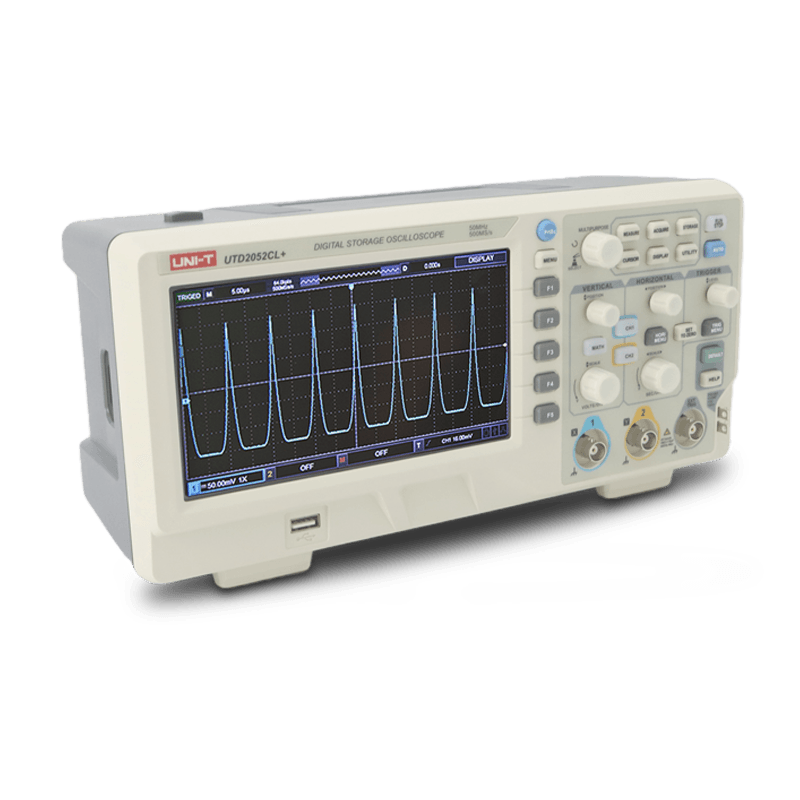

اسیلوسکوپ دو کاناله +UTD2052CL برند UNI-T

اسیلوسکوپ دو کاناله +UTD2052CL برند UNI-T

+UNI-T UTD2052CL یک اسیلوسکوپ دیجیتال دو کاناله (Digital Storage Oscilloscope) با پهنای باند 50MHz و نرخ نمونه‌برداری لحظه‌ای 500MSa/s است که برای تحلیل انواع سیگنال‌های الکترونیکی، عیب‌یابی مدارها، تعمیر تجهیزات الکترونیکی، آزمایشگاه‌های آموزشی، تحقیق و توسعه و خطوط تولید طراحی شده است. این مدل از سری +UTD2000CL بوده و با وجود قیمت اقتصادی، امکاناتی مانند نمایش هم‌زمان دو کانال، 34 اندازه‌گیری خودکار، تحلیل FFT، نمایش X-Y، نرخ ثبت 5000 شکل موج در ثانیه و صفحه‌نمایش 7 اینچی را در اختیار کاربر قرار می‌دهد.

اگر به دنبال یک اسیلوسکوپ رومیزی قابل اعتماد برای تعمیر بردهای الکترونیکی، تجهیزات مخابراتی، منابع تغذیه سوئیچینگ، سیستم‌های صنعتی یا پروژه‌های آموزشی هستید، +UTD2052CL یکی از بهترین گزینه‌ها در رده اقتصادی محسوب می‌شود.

چرا اسیلوسکوپ +UNI-T UTD2052CL را انتخاب کنیم؟

اسیلوسکوپ مهم‌ترین ابزار برای مشاهده و تحلیل شکل موج سیگنال‌های الکتریکی است. +UTD2052CL با نرخ نمونه‌برداری 500MSa/s و پهنای باند 50MHz می‌تواند اکثر سیگنال‌های آنالوگ و دیجیتال مورد استفاده در تعمیرات، آموزش و صنعت را با دقت مناسب نمایش دهد.

رابط کاربری ساده، عملکرد سریع، اندازه‌گیری‌های خودکار، امکان ذخیره شکل موج و به‌روزرسانی نرم‌افزار از طریق USB باعث شده این دستگاه هم برای افراد تازه‌کار و هم برای تکنسین‌های حرفه‌ای گزینه‌ای مناسب باشد.

ویژگی‌های کلیدی +UNI-T UTD2052CL

• اسیلوسکوپ دیجیتال ذخیره‌ساز (DSO)
• 2 کانال آنالوگ
• پهنای باند 50MHz
• نرخ نمونه‌برداری 500MSa/s Real-Time
• نرخ ثبت شکل موج 5000 Waveforms/s
• حافظه داخلی 64kpts
• صفحه‌نمایش رنگی 7 اینچی TFT LCD
• رزولوشن نمایشگر 800×480
• حساسیت عمودی 1mV/div تا 20V/div
• مقیاس زمانی 2ns/div تا 50s/div
• 34 نوع اندازه‌گیری خودکار
• نمایش هم‌زمان 5 پارامتر اندازه‌گیری
• تحلیل FFT
• عملیات ریاضی:
  • جمع
  • تفریق
  • ضرب
  • تقسیم
  • معکوس کردن فاز
• حالت‌های نمایش:
  • Y-T
  • X-Y
  • Roll
• انواع تریگر:
  • Edge
  • Pulse Width
  • Video
  • Alternate
  • Slope
• شمارنده فرکانس 6 رقمی
• ذخیره تنظیمات، شکل موج و تصویر صفحه
• پورت USB Host
• پورت USB Device
• قابلیت Pass/Fail Test
• امکان به‌روزرسانی Firmware از طریق USB Flash

قابلیت‌های اندازه‌گیری

یکی از نقاط قوت +UTD2052CL مجموعه کامل اندازه‌گیری‌های خودکار آن است. این دستگاه قادر است بیش از 34 پارامتر موج را به‌صورت خودکار محاسبه کند، از جمله:

• فرکانس (Frequency)
• پریود (Period)
• ولتاژ RMS
• ولتاژ میانگین
• ولتاژ پیک تا پیک
• بیشینه و کمینه
• دامنه سیگنال
• Duty Cycle
• عرض پالس مثبت و منفی
• Rise Time
• Fall Time
• اختلاف فاز
• مساحت سیگنال (Area)
• Overshoot
• Preshoot

کاربر می‌تواند به‌طور هم‌زمان 5 پارامتر را روی صفحه مشاهده کند که روند عیب‌یابی و تحلیل سیگنال را سریع‌تر و دقیق‌تر می‌کند.

تحلیل FFT

این مدل از تبدیل فوریه سریع (FFT) پشتیبانی می‌کند و امکان مشاهده طیف فرکانسی سیگنال را فراهم می‌سازد. این قابلیت برای بررسی نویز، هارمونیک‌ها، منابع تغذیه سوئیچینگ، مدارهای صوتی و سیستم‌های مخابراتی بسیار کاربردی است.

حالت‌های نمایش

اسیلوسکوپ +UTD2052CL علاوه بر نمایش استاندارد Y-T از حالت‌های زیر نیز پشتیبانی می‌کند:

• X-Y Mode برای تحلیل اختلاف فاز و منحنی‌های لیساژو
• Roll Mode برای مشاهده سیگنال‌های با فرکانس پایین و تغییرات آهسته

این حالت‌ها انعطاف بیشتری در تحلیل انواع سیگنال‌ها ایجاد می‌کنند.

کاربردهای +UNI-T UTD2052CL

این دستگاه برای طیف گسترده‌ای از کاربردهای الکترونیکی مناسب است:

• تعمیر بردهای الکترونیکی
• تعمیر تجهیزات پزشکی
• تعمیر منابع تغذیه سوئیچینگ
• عیب‌یابی اینورترها
• تعمیر UPS
• بررسی مدارهای دیجیتال
• طراحی و توسعه مدارهای الکترونیکی
• آموزش دانشگاهی
• آزمایشگاه‌های برق و الکترونیک
• خطوط تولید صنعتی
• تعمیر تجهیزات مخابراتی
• بررسی سیگنال سنسورها و کنترلرها

مزایای خرید +UNI-T UTD2052CL

•  پهنای باند 50MHz مناسب اکثر کاربردهای تعمیراتی و آموزشی
•  نرخ نمونه‌برداری 500MSa/s
•  نمایشگر بزرگ 7 اینچی با وضوح مناسب
•  تحلیل FFT داخلی
•  34 اندازه‌گیری خودکار
•  رابط USB برای ذخیره و انتقال اطلاعات
•  قابلیت ذخیره تنظیمات و شکل موج
•  نرخ ثبت 5000 شکل موج در ثانیه
•  رابط کاربری ساده و مناسب کاربران مبتدی و حرفه‌ای
• کیفیت ساخت بالا و سه سال گارانتی رسمی در بسیاری از بازارها

اقلام همراه دستگاه

طبق دیتاشیت رسمی UNI-T، اقلام همراه دستگاه شامل:

• اسیلوسکوپ +UTD2052CL
• 2 عدد پراب غیرفعال UT-P03 (1X / 10X، پهنای باند 60MHz)
• کابل USB مدل UT-D14
• کابل برق
• دفترچه راهنما

چرا اسیلوسکوپ +UNI-T UTD2052CL را از HioTest بخریم؟

در HioTest انواع اسیلوسکوپ‌های UNI-T همراه با ضمانت اصالت کالا، مشاوره تخصصی و پشتیبانی فنی ارائه می‌شوند. اگر برای انتخاب اسیلوسکوپ مناسب آزمایشگاه، تعمیرات بردهای الکترونیکی یا پروژه‌های تحقیق و توسعه نیاز به راهنمایی دارید، کارشناسان HioTest آماده ارائه مشاوره تخصصی هستند.

سوالات متداول

آیا +UTD2052CL برای تعمیر بردهای الکترونیکی مناسب است؟

بله، با پهنای باند 50MHz و نرخ نمونه‌برداری 500MSa/s این دستگاه برای تعمیر بردهای الکترونیکی، منابع تغذیه، تجهیزات صنعتی و بسیاری از پروژه‌های آموزشی و آزمایشگاهی گزینه‌ای مناسب است.

آیا دستگاه تحلیل FFT دارد؟

بله، این مدل از FFT برای تحلیل طیف فرکانسی سیگنال پشتیبانی می‌کند.

چند پارامتر را به‌صورت خودکار اندازه‌گیری می‌کند؟

این اسیلوسکوپ 34 پارامتر مختلف را اندازه‌گیری می‌کند و امکان نمایش هم‌زمان 5 پارامتر را دارد.

آیا امکان ذخیره اطلاعات وجود دارد؟

بله، دستگاه امکان ذخیره تنظیمات، شکل موج و تصویر صفحه را دارد و از طریق USB Host و USB Device به فلش یا رایانه متصل می‌شود.
