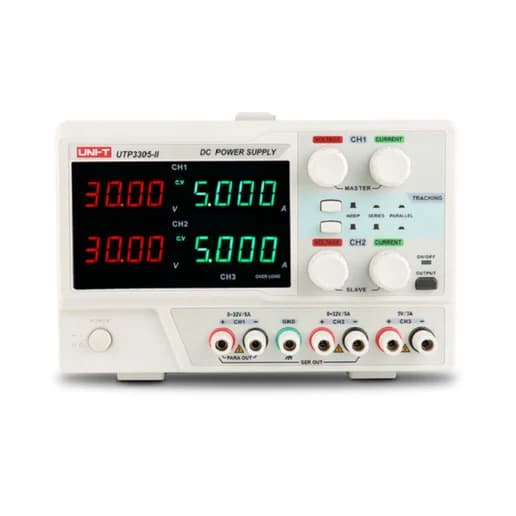

منبع تغذیه آزمایشگاهی UNI-T UTP3305-II یک منبع تغذیه DC خطی سه کاناله از سری UTP3300-II برند UNI-T است که برای کاربردهای حرفه‌ای در آزمایشگاه‌های برق و الکترونیک، تعمیرات تخصصی، طراحی مدار، آموزش و تست تجهیزات صنعتی طراحی شده است.

این دستگاه دارای دو خروجی قابل تنظیم CH1 و CH2 با محدوده ولتاژ 0 تا 32 ولت DC و جریان 0 تا 5 آمپر است. همچنین یک خروجی کمکی ثابت 5 ولت 3 آمپر برای تغذیه مدارهای دیجیتال و تجهیزات جانبی در اختیار کاربر قرار می‌دهد.

طراحی خطی این منبع تغذیه باعث شده خروجی بسیار پایدار با ریپل و نویز پایین ارائه دهد و برای تست مدارهای حساس الکترونیکی گزینه‌ای مناسب باشد.

ویژگی‌های کلیدی UNI-T UTP3305-II

• منبع تغذیه DC خطی
• دارای 3 کانال خروجی
• دو کانال قابل تنظیم CH1 و CH2
• خروجی CH1 و CH2:
  • ولتاژ: 0 تا 32V DC
  • جریان: 0 تا 5A
• خروجی ثابت CH3:
  • ولتاژ: 5V
  • جریان: 3A
• توان خروجی کل: 335W
• رزولوشن تنظیم:
  • ولتاژ: 10mV
  • جریان: 1mA
• عملکرد CV و CC
• حالت خروجی مستقل
• حالت سری (Series)
• حالت موازی (Parallel)
• قابلیت Tracking
• نمایشگر LED چهاررقمی
• فن خنک‌کننده کنترل‌شونده با دما
• حفاظت اضافه‌جریان
• کنترل روشن/خاموش خروجی
• ریپل و نویز بسیار پایین

سه کانال خروجی برای کاربردهای حرفه‌ای

یکی از مهم‌ترین مزایای UTP3305-II نسبت به منابع تغذیه معمولی، وجود سه خروجی مستقل است.

دو کانال اصلی دستگاه یعنی CH1 و CH2 امکان تنظیم کامل ولتاژ و جریان را دارند و هر کدام می‌توانند تا:

• 32 ولت
• 5 آمپر

خروجی ارائه دهند.

کانال سوم نیز یک خروجی ثابت 5V/3A دارد که برای مدارهای دیجیتال، میکروکنترلرها، بردهای توسعه و تجهیزات جانبی بسیار کاربردی است.

حالت Independent | عملکرد مستقل کانال‌ها

در حالت مستقل، دو کانال CH1 و CH2 کاملاً جدا از یکدیگر کار می‌کنند.

برای مثال می‌توان:

• CH1 را روی 24V برای تغذیه یک مدار قدرت
• CH2 را روی 5V یا 12V برای مدار کنترل

تنظیم کرد و هر دو مدار را به‌صورت هم‌زمان تغذیه نمود.

این حالت برای تعمیرات و تست مدارهای چندبخشی بسیار کاربردی است.

حالت Series | اتصال سری کانال‌ها

UTP3305-II امکان اتصال سری بین CH1 و CH2 را فراهم می‌کند.

در حالت سری، ولتاژ دو کانال با یکدیگر ترکیب می‌شود و امکان دستیابی به ولتاژ بالاتر نسبت به یک کانال وجود دارد.

این قابلیت برای آزمایش مدارهایی که نیاز به تغذیه دو قطبی یا ولتاژ بالاتر دارند، بسیار مفید است.

حالت Parallel | افزایش جریان خروجی

در حالت موازی، جریان دو کانال با یکدیگر ترکیب می‌شود.

در این حالت:

• ولتاژ خروجی برابر تنظیم CH1 است.
• جریان خروجی برابر مجموع ظرفیت CH1 و CH2 خواهد بود.

این قابلیت برای تست بارهایی که نیاز به جریان بیشتری دارند کاربرد دارد.

قابلیت Tracking

قابلیت Tracking در UTP3305-II امکان کنترل هماهنگ دو کانال CH1 و CH2 را فراهم می‌کند.

این ویژگی برای تست مدارهایی که به ولتاژهای متقارن نیاز دارند، مانند:

• مدارهای تقویت‌کننده
• مدارهای آنالوگ
• منابع تغذیه دو قطبی

بسیار کاربردی است.

عملکرد CV و CC

این منبع تغذیه از دو حالت اصلی کنترل خروجی پشتیبانی می‌کند:

Constant Voltage | CV

در حالت CV، دستگاه ولتاژ خروجی را روی مقدار تنظیم‌شده ثابت نگه می‌دارد.

این حالت برای تغذیه معمول:

• بردهای الکترونیکی
• ماژول‌ها
• تجهیزات DC

استفاده می‌شود.

Constant Current | CC

در حالت CC، جریان خروجی محدود شده و دستگاه اجازه نمی‌دهد جریان از مقدار تعیین‌شده بیشتر شود.

این حالت برای:

• تست LED
• شارژ باتری‌های خاص
• تست قطعات حساس
• جلوگیری از آسیب مدار

بسیار کاربردی است.

رزولوشن بالا و کنترل دقیق

UTP3305-II دارای رزولوشن:

• 10 میلی‌ولت برای ولتاژ
• 1 میلی‌آمپر برای جریان

است.

این دقت تنظیم باعث می‌شود کاربر بتواند کنترل بسیار خوبی روی شرایط آزمایش داشته باشد و برای تست مدارهای حساس از تنظیمات دقیق استفاده کند.

ریپل و نویز بسیار پایین

یکی از نقاط قوت منابع تغذیه خطی، کیفیت بالای خروجی آن‌ها است.

طبق دیتاشیت رسمی، UTP3305-II دارای:

• Ripple ولتاژ: حداکثر 1mVrms
• Ripple جریان: حداکثر 3mArms

است.

این ویژگی باعث می‌شود دستگاه برای مدارهای حساس، اندازه‌گیری‌های دقیق و تست‌های آزمایشگاهی مناسب باشد.

نمایشگر LED چهاررقمی

UTP3305-II مجهز به نمایشگر LED چهاررقمی است که مقدار:

• ولتاژ خروجی
• جریان خروجی

را نمایش می‌دهد.

این نمایشگر امکان کنترل سریع شرایط مدار هنگام تست و تعمیر را فراهم می‌کند.

سیستم خنک‌کننده هوشمند

به دلیل توان خروجی بالای 335 وات، دستگاه به سیستم خنک‌کننده مجهز شده است.

فن دستگاه به‌صورت کنترل‌شده با دما عمل می‌کند تا در شرایط مختلف کاری، دمای داخلی کنترل شود و هم‌زمان نویز فن کاهش پیدا کند.

کاربردهای UNI-T UTP3305-II

تعمیرات تخصصی الکترونیک

مناسب برای:

• تغذیه بردهای تعمیراتی
• بررسی جریان مصرفی
• پیدا کردن اتصال کوتاه
• تست قطعات الکترونیکی
• تعمیر تجهیزات صنعتی

آزمایشگاه برق و الکترونیک

کاربرد در:

• طراحی مدار
• تست نمونه اولیه
• پروژه‌های دانشگاهی
• آزمایش مدارهای آنالوگ و دیجیتال

واحد تحقیق و توسعه

به دلیل داشتن چند کانال خروجی، برای:

• توسعه محصول
• تست بردهای جدید
• بررسی عملکرد مدارها

گزینه مناسبی است.

تست تجهیزات صنعتی

قابل استفاده برای:

• ماژول‌های کنترلی
• بردهای صنعتی
• تجهیزات DC
• سیستم‌های الکترونیکی

مزایای UNI-T UTP3305-II

•  منبع تغذیه خطی سه کاناله
•  دو کانال 32V/5A
•  خروجی ثابت 5V/3A
•  توان 335 وات
•  حالت سری و موازی
•  قابلیت Tracking
•  رزولوشن 10mV/1mA
•  ریپل بسیار پایین
•  عملکرد CV/CC
•  نمایشگر دقیق دیجیتال
•  مناسب تعمیرگاه و آزمایشگاه

جمع‌بندی

UNI-T UTP3305-II یک منبع تغذیه آزمایشگاهی حرفه‌ای، خطی و سه کاناله است که دو خروجی قابل تنظیم 0 تا 32 ولت و 0 تا 5 آمپر و یک خروجی ثابت 5 ولت 3 آمپر ارائه می‌دهد.

ترکیب ویژگی‌هایی مانند حالت سری و موازی، Tracking، رزولوشن 10mV/1mA، ریپل پایین، کنترل جریان ثابت و طراحی خطی باعث شده این مدل گزینه‌ای مناسب برای مهندسان برق، تعمیرکاران حرفه‌ای، آزمایشگاه‌ها و واحدهای تحقیق و توسعه باشد.
