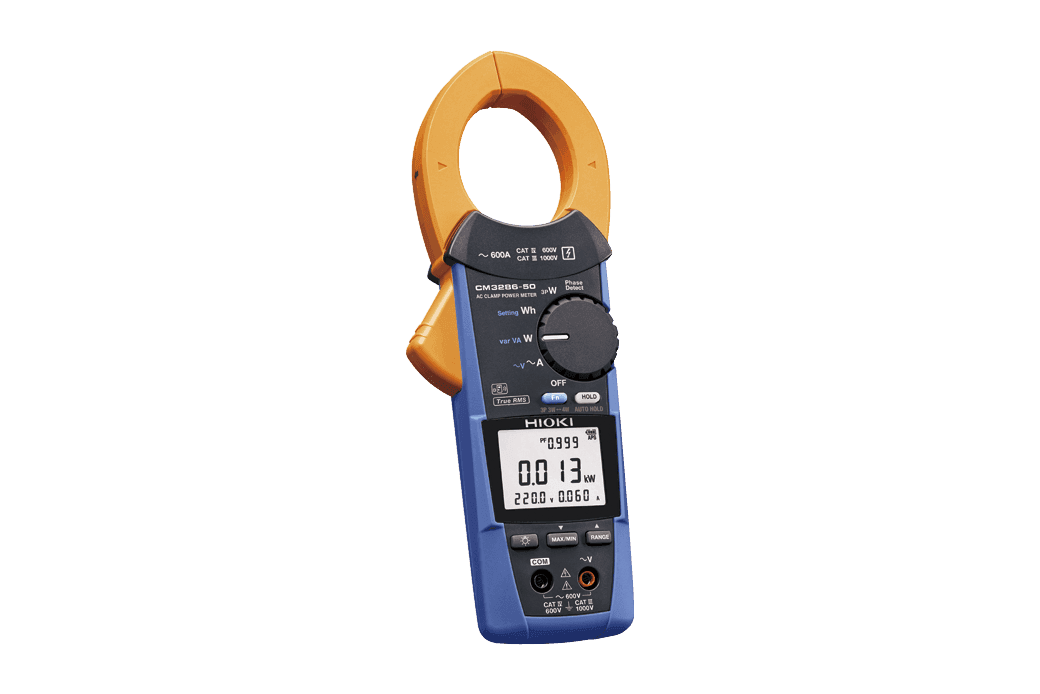

پاورمتر کلمپی سه فاز 50-3286 برند HIOKI

پاورمتر کلمپی سه فاز 50-3286 برند HIOKI

HIOKI CM3286-50 یک پاورمتر کلمپی AC حرفه‌ای و قابل حمل است که برای اندازه‌گیری و بررسی پارامترهای الکتریکی در مدارهای تک‌فاز و سه‌فاز طراحی شده است. این دستگاه علاوه بر اندازه‌گیری ولتاژ و جریان AC، قابلیت اندازه‌گیری توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس، پیک ولتاژ و جریان و توالی فاز را نیز در اختیار کاربر قرار می‌دهد.

یکی از مهم‌ترین مزایای CM3286-50، امکان بررسی توان در مدارهای سه‌فاز متعادل و همچنین بررسی توان نامتعادل در مدار سه‌فاز سه‌سیمه است. برخلاف بسیاری از پاورمترهای کلمپی قدیمی، این مدل می‌تواند با انجام اندازه‌گیری‌های متوالی روی مدار سه‌فاز، مقدار توان را محاسبه و در اختیار کاربر قرار دهد.

اندازه‌گیری توان از 5 وات

CM3286-50 برای اندازه‌گیری توان‌های پایین نیز حساسیت مناسبی دارد و می‌تواند توان را از حدود:

5W

در جریان‌های بسیار پایین، یعنی حدود:

60mA

اندازه‌گیری کند.

در طرف دیگر، در اندازه‌گیری تک‌فاز، محدوده توان دستگاه تا:

360kW

می‌رسد. این محدوده وسیع باعث می‌شود CM3286-50 هم برای بررسی تجهیزات کم‌مصرف و هم برای بسیاری از کاربردهای صنعتی مناسب باشد.

اندازه‌گیری جریان AC تا 600 آمپر

CM3286-50 جریان AC را در محدوده:

0.060A تا 600.0A

اندازه‌گیری می‌کند.

محدوده‌های جریان دستگاه شامل سه رنج بوده و اندازه‌گیری جریان با فناوری True RMS انجام می‌شود. دقت پایه جریان در فرکانس 45 تا 66 هرتز برابر با:

±1.3% rdg. ±3 dgt.

است.

برای اندازه‌گیری جریان‌های بالاتر نیز امکان استفاده از Clamp On Adapter 9290-10 وجود دارد که با آن می‌توان جریان‌های تا 1000A AC و به‌صورت کوتاه‌مدت تا 1500A برای حداکثر 5 دقیقه را اندازه‌گیری کرد.

اندازه‌گیری ولتاژ AC

محدوده اندازه‌گیری ولتاژ AC در CM3286-50:

80.0V تا 600.0V

است.

این دستگاه دارای یک رنج اندازه‌گیری ولتاژ بوده و دقت پایه آن در محدوده 45 تا 66 هرتز:

±0.7% rdg. ±3 dgt.

است.

اندازه‌گیری ولتاژ با True RMS انجام می‌شود و مشخصه فرکانسی آن از 45Hz تا 1kHz است.

اندازه‌گیری توان تک‌فاز

CM3286-50 توان اکتیو مدار تک‌فاز را از:

0.005kW تا 360.0kW

اندازه‌گیری می‌کند.

دقت پایه توان در فرکانس 50/60Hz و ضریب توان 1 برابر است با:

±2.0% rdg. ±7 dgt.

این قابلیت باعث می‌شود دستگاه برای بررسی توان مصرفی تجهیزات، موتورها، سیستم‌های الکتریکی، تابلوها و مصرف‌کننده‌های صنعتی بسیار کاربردی باشد.

اندازه‌گیری توان سه‌فاز

در سیستم سه‌فاز سه‌سیمه متعادل، محدوده اندازه‌گیری توان:

0.020kW تا 623.5kW

است.

دقت پایه در شرایط 50/60Hz و ضریب توان 1:

±3.0% rdg. ±10 dgt.

اعلام شده است.

اما نکته مهم اینجاست که HIOKI مشخص کرده مقادیر توان سه‌فاز در این دستگاه Estimated Values هستند؛ بنابراین نباید CM3286-50 را با یک پاورآنالایزر سه‌فاز تخصصی مانند سری PQ یا PW هیوکی یکسان دانست.

اندازه‌گیری سیستم سه‌فاز نامتعادل

یکی از ویژگی‌های کاربردی CM3286-50 امکان بررسی توان نامتعادل در سیستم سه‌فاز سه‌سیمه است.

دستگاه می‌تواند توان تک‌فاز را دو مرتبه اندازه‌گیری کرده و سپس نتایج را به‌صورت خودکار با یکدیگر جمع کند تا مقدار توان سه‌فاز به دست آید.

برای سیستم سه‌فاز چهار سیمه نیز امکان اندازه‌گیری با انجام سه اندازه‌گیری مجزا وجود دارد.

این ویژگی CM3286-50 را برای عیب‌یابی و بررسی سریع شبکه‌ های سه‌فاز بسیار کاربردی می‌کند.

اندازه‌گیری توان اکتیو، راکتیو و ظاهری

CM3286-50 قادر است علاوه بر توان اکتیو، پارامترهای:

• Active Power
• Reactive Power
• Apparent Power

را نیز اندازه‌گیری کند.

این اطلاعات برای بررسی وضعیت بارهای الکتریکی و تحلیل رفتار مصرف‌کننده‌های صنعتی بسیار مفید هستند.

اندازه‌گیری Power Factor

ضریب توان یا Power Factor یکی از مهم‌ترین پارامترهایی است که CM3286-50 اندازه‌گیری می‌کند.

با بررسی ضریب توان می‌توان وضعیت بارهای القایی، خازنی و الکتریکی را بهتر ارزیابی کرد و مشکلات مربوط به مصرف توان را شناسایی نمود.

این قابلیت به‌خصوص در بررسی موتورهای الکتریکی، تجهیزات صنعتی و تابلوهای برق کاربرد دارد.

اندازه‌گیری زاویه فاز و فرکانس

CM3286-50 امکان اندازه‌گیری:

Phase Angle

و

Frequency

را نیز دارد.

همچنین دستگاه قادر است توالی فاز سیستم سه‌فاز را تشخیص دهد؛ بنابراین در زمان نصب و عیب‌یابی سیستم‌های سه‌فاز، اطلاعات مهمی در اختیار تکنسین قرار می‌دهد.

نمایش هم‌زمان 4 پارامتر

یکی از ویژگی‌های کاربردی طراحی CM3286-50، امکان مشاهده هم‌زمان چهار پارامتر روی نمایشگر است.

در نتیجه کاربر می‌تواند پارامتر اصلی را در کنار سه پارامتر مرتبط مشاهده کند و برای مقایسه مقادیر، نیاز کمتری به جابه‌جایی بین صفحات مختلف دارد.

راهنمای اتصال سه‌فاز روی نمایشگر

CM3286-50 برای اندازه‌گیری مدارهای سه‌فاز دارای راهنمای اتصال روی نمایشگر است.

این راهنمای داخلی به کاربر نشان می‌دهد که کابل‌های تست و کلمپ در چه نقاطی از مدار قرار بگیرند و در نتیجه احتمال خطای اتصال در زمان اندازه‌گیری کاهش پیدا می‌کند.

True RMS

اندازه‌گیری ولتاژ و جریان در CM3286-50 با فناوری:

True RMS

انجام می‌شود.

این موضوع باعث می‌شود مقدار مؤثر واقعی سیگنال AC در اندازه‌گیری‌های مربوط به ولتاژ و جریان با دقت مناسبی نمایش داده شود.

اندازه‌گیری هارمونیک تا مرتبه 30

با نصب آداپتور بی‌سیم:

HIOKI Z3210

امکان اتصال CM3286-50 به نرم‌افزار GENNECT Cross فراهم می‌شود.

در این حالت، تحلیل هارمونیک ولتاژ و جریان از مرتبه اول تا مرتبه 30 امکان‌پذیر است.

همچنین می‌توان اطلاعات اندازه‌گیری را به گوشی یا تبلت منتقل کرد و گزارش‌های گرافیکی تهیه کرد.

اتصال Bluetooth به گوشی و تبلت

CM3286-50 به‌صورت استاندارد با Z3210 عرضه نمی‌شود، اما با خرید جداگانه این آداپتور می‌توان قابلیت ارتباط بی‌سیم دستگاه را فعال کرد.

مدل‌های رسمی:

• CM3286-50 → بدون Z3210
• CM3286-90 → همراه با Z3210

هستند.

از طریق GENNECT Cross می‌توان داده‌های اندازه‌گیری را مشاهده، ذخیره و برای تهیه گزارش استفاده کرد.

اندازه‌گیری مصرف انرژی

CM3286-50 علاوه بر اندازه‌گیری توان، امکان اندازه‌گیری ساده Active Energy Consumption را نیز در مدار تک‌فاز ارائه می‌کند.

این قابلیت برای بررسی ساده میزان مصرف انرژی تجهیزات در محل بسیار کاربردی است.

بررسی نوسانات برق

CM3286-50 می‌تواند مقادیر:

• MAX
• MIN
• AVG
• PEAK

را نمایش دهد.

به همین دلیل می‌توان از دستگاه برای بررسی نوسانات جریان، ولتاژ و توان و شناسایی تغییرات غیرعادی در سیستم استفاده کرد.

قابلیت Auto Hold

دستگاه دارای AUTO HOLD داخلی است.

هنگامی که مقدار اندازه‌گیری تثبیت شود، دستگاه با صدای هشدار آن را تشخیص داده و مقدار را روی نمایشگر نگه می‌دارد.

این ویژگی مخصوصاً هنگام اندازه‌گیری در تابلوهای برق یا محل‌هایی که مشاهده هم‌زمان نمایشگر دشوار است بسیار کاربردی است.

هشدار صوتی و نوری

CM3286-50 برای افزایش ایمنی، در برخی شرایط اضافه‌ولتاژ یا اضافه‌جریان دارای هشدار صوتی و نوری است.

در شرایط هشدار، نمایشگر نیز می‌تواند با نور قرمز کاربر را نسبت به وضعیت غیرعادی مطلع کند.

اندازه‌گیری کابل و باس‌بار

برای اندازه‌گیری جریان‌های بالا و هادی‌های بزرگ‌تر، می‌توان از Clamp On Adapter 9290-10 استفاده کرد.

این آداپتور امکان اندازه‌گیری:

تا 1000A AC

و برای مدت حداکثر 5 دقیقه:

تا 1500A AC

را فراهم می‌کند.

همچنین با این آداپتور می‌توان باس‌بارهایی تا:

55mm قطر

یا

80 × 20mm

را اندازه‌گیری کرد.

کاربرد ویژه تشخیص سرقت برق

یکی از قابلیت‌های جالب CM3286-50، امکان استفاده از آن برای تشخیص سرقت برق و دستکاری کنتور است.

با اندازه‌گیری جریان و توان می‌توان مقدار واقعی مصرف را با اطلاعات کنتور مقایسه کرد.

در صورت استفاده از Z3210 و GENNECT Cross، امکان ثبت اطلاعات اندازه‌گیری، تصاویر، موقعیت GPS و ایجاد گزارش گرافیکی نیز وجود دارد.

این قابلیت برای شرکت‌های خدمات برق، بازرسی تأسیسات و کارشناسان حوزه انرژی کاربرد ویژه‌ای دارد.

کاربردهای CM3286-50

این پاورمتر کلمپی برای طیف وسیعی از کاربردها مناسب است، از جمله:

• تابلوهای برق صنعتی
• سیستم‌های توزیع برق
• موتورهای AC
• تجهیزات الکتریکی
• خطوط سه‌فاز
• سیستم‌های تک‌فاز
• بررسی توان مصرفی تجهیزات
• بررسی ضریب توان
• بررسی توالی فاز
• تشخیص اضافه‌بار
• بررسی نوسانات ولتاژ و جریان
• بررسی هارمونیک‌ها
• بازرسی تأسیسات الکتریکی
• تعمیر و نگهداری تجهیزات
• بررسی و تشخیص سرقت برق

تفاوت مهم CM3286-50 با 3286-20

این قسمت برای سایت خیلی مهم است.

CM3286-50 را نباید صرفاً نسخه جدید 3286-20 با نام متفاوت معرفی کرد.

CM3286-50 از نظر امکانات مدرن‌تر است و قابلیت‌هایی مانند:

• اندازه‌گیری از جریان بسیار پایین 60mA
• اندازه‌گیری توان از 5W
• اندازه‌گیری توان تک‌فاز تا 360kW
• اندازه‌گیری سه‌فاز با روش‌های مختلف
• بررسی توان نامتعادل سه‌فاز
• Auto Hold
• هشدار صوتی و نوری
• ارتباط با Z3210
• تحلیل هارمونیک تا مرتبه 30
• قابلیت گزارش‌گیری با GENNECT Cross
• تشخیص سرقت برق

را ارائه می‌دهد.

از طرف دیگر، 3286-20 یک محصول قدیمی‌تر و متوقف‌شده است و HIOKI در فهرست محصولات جایگزین، CM3286-50 را به‌عنوان جایگزین آن معرفی کرده است.

نکته مهم درباره اندازه‌گیری سه‌فاز

اگر بخواهیم متن سایت کاملاً حرفه‌ای و دقیق باشد، بهتر است این نکته را حتماً ذکر کنیم:

CM3286-50 برای اندازه‌گیری توان سه‌فاز طراحی شده، اما مقدار توان سه‌فاز در این دستگاه به‌عنوان مقدار محاسبه‌شده/تخمینی ارائه می‌شود و نباید آن را جایگزین یک پاورآنالایزر تخصصی کیفیت توان دانست.

برای اندازه‌گیری دقیق و جامع پارامترهای سیستم‌های سه‌فاز پیچیده، مخصوصاً بررسی عمیق کیفیت توان، هارمونیک‌ها و رخدادهای شبکه، سری‌های تخصصی Power Quality Analyzer هیوکی گزینه مناسب‌تری هستند. خود HIOKI نیز CM3286-50 را برای اندازه‌گیری ساده هارمونیک‌ها پیشنهاد می‌کند و برای تحلیل‌های دقیق‌تر محصولات سری PW و PQ را معرفی کرده است.

جمع‌بندی

HIOKI CM3286-50 یک پاورمتر کلمپی AC حرفه‌ای برای اندازه‌گیری سریع و قابل حمل ولتاژ، جریان، توان، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس و توالی فاز است.

این دستگاه از جریان‌های بسیار پایین 60mA و توان 5W شروع می‌کند و در اندازه‌گیری تک‌فاز تا 600A و 360kW را پوشش می‌دهد. با استفاده از آداپتور اختیاری 9290-10 نیز امکان اندازه‌گیری جریان تا 1000A AC و به‌صورت کوتاه‌مدت تا 1500A وجود دارد.

پشتیبانی از مدارهای تک‌فاز و سه‌فاز، امکان بررسی توان نامتعادل سه‌فاز، تشخیص توالی فاز، نمایش MAX/MIN/AVG/PEAK، قابلیت Auto Hold، سطح ایمنی بالای CAT IV 600V / CAT III 1000V و امکان اتصال بی‌سیم به Z3210 و GENNECT Cross باعث شده CM3286-50 یکی از گزینه‌های کاربردی HIOKI برای اندازه‌گیری سریع پارامترهای توان در محل باشد.

همچنین اگر Z3210 نصب شود، کاربر می‌تواند هارمونیک‌های ولتاژ و جریان را تا مرتبه 30 بررسی کرده و اطلاعات اندازه‌گیری را برای تهیه گزارش به گوشی، تبلت یا Excel منتقل کند.
