- ارت سنج سه سیمه VICTOR VC4105A یک دستگاه دیجیتال تخصصی برای اندازهگیری مقاومت سیستم زمین و ارت است که برای تست و ارزیابی سیستمهای اتصال زمین در تأسیسات الکتریکی، سیستمهای قدرت، تجهیزات الکتریکی و سیستمهای حفاظت در برابر صاعقه طراحی شده است.این دستگاه با استفاده از روش سهسیمه و الکترودهای کمکی امکان اندازهگیری مستقیم مقاومت سیستم زمین را فراهم میکند. این روش برای بررسی دقیق مقاومت الکترود یا چاه ارت در پروژههای نصب، بازرسی، نگهداری و تست دورهای سیستمهای ارتینگ کاربرد گستردهای دارد.
مشخصات فنی برای این محصول ثبت نشده است.
توضیحات محصول

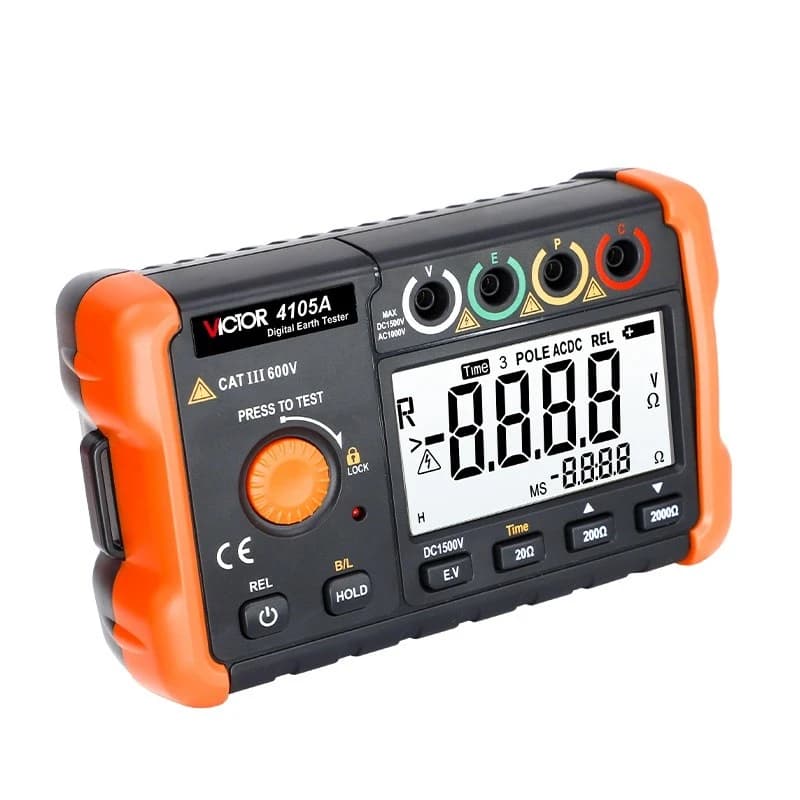

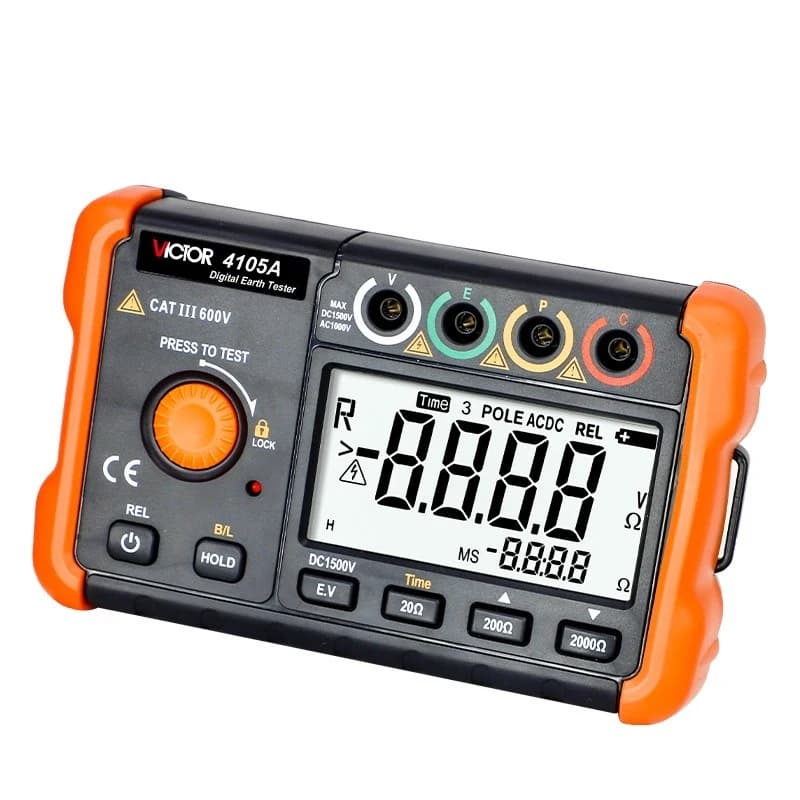

ارت سنج سه سیم VC4105A برند VICTOR
ارت سنج سه سیمه VICTOR VC4105A یک دستگاه دیجیتال تخصصی برای اندازهگیری مقاومت سیستم زمین و ارت است که برای تست و ارزیابی سیستمهای اتصال زمین در تأسیسات الکتریکی، سیستمهای قدرت، تجهیزات الکتریکی و سیستمهای حفاظت در برابر صاعقه طراحی شده است.
این دستگاه با استفاده از روش سهسیمه و الکترودهای کمکی امکان اندازهگیری مستقیم مقاومت سیستم زمین را فراهم میکند. این روش برای بررسی دقیق مقاومت الکترود یا چاه ارت در پروژههای نصب، بازرسی، نگهداری و تست دورهای سیستمهای ارتینگ کاربرد گستردهای دارد.
یکی از قابلیتهای مهم VC4105A علاوه بر تست مقاومت زمین، امکان اندازهگیری ولتاژ AC زمین است؛ بنابراین کاربر میتواند پیش از انجام تست و در زمان بررسی سیستم، وضعیت ولتاژ موجود در مدار زمین را نیز کنترل کند.
ویژگیهای کلیدی VICTOR VC4105A
- ارتسنج دیجیتال سه سیمه
- اندازهگیری مقاومت سیستم زمین
- روش اندازهگیری 3-Wire
- قابلیت انجام تست با الکترودهای کمکی
- اندازهگیری ولتاژ AC زمین
- محدوده مقاومت زمین تا 1999Ω
- رزولوشن تا 0.01Ω
- نمایشگر LCD بزرگ
- حداکثر نمایش 1999
- نور پسزمینه نمایشگر
- قابلیت Data Hold
- نمایش کمبود باتری
- نمایش Overload
- نمایش واحد اندازهگیری
- خاموشی خودکار
- ساختار مناسب استفاده میدانی
- مقاوم در برابر گردوغبار و رطوبت
- تغذیه با 8 عدد باتری AA
- امکان استفاده از آداپتور DC
- طراحی پرتابل
- مناسب تست سیستمهای ارت و حفاظت در برابر صاعقه
اندازهگیری سه سیمه مقاومت زمین
مهمترین قابلیت VC4105A اندازهگیری مقاومت زمین به روش سه سیمه است.
در این روش، دستگاه به الکترود زمین مورد آزمایش و دو الکترود کمکی متصل میشود. الکترودهای کمکی در فاصله مشخصی از الکترود مورد آزمایش در زمین قرار میگیرند و دستگاه با اعمال سیگنال تست، مقاومت سیستم زمین را محاسبه میکند.
این روش برای اندازهگیری واقعی مقاومت الکترود زمین و چاه ارت بسیار مناسب است و در پروژههای اجرای سیستم ارت، بازرسی و تأیید عملکرد سیستم زمین استفاده میشود.
در دفترچه VICTOR نیز برای تست متداول، اتصال ترمینالهای E، P و C به الکترود زمین و دو میله کمکی توضیح داده شده است.
رنج اندازهگیری مقاومت زمین تا 1999 اهم
VC4105A در نسخه 2023 دارای سه محدوده اصلی اندازهگیری مقاومت زمین است:
| رنج | رزولوشن | دقت |
|---|---|---|
| 0.1 تا 19.99Ω | 0.01Ω | ±(2% + 10d) |
| 0.0 تا 199.9Ω | 0.1Ω | ±(3% + 3d) |
| 0 تا 1999Ω | 1Ω | ±(2% + 3d) |
بنابراین حداکثر محدوده اندازهگیری مقاومت زمین در 4105A نسخه 2023 برابر 1999Ω است.
نکته: در بازار ممکن است VC4105A با نسخهها و مشخصات قدیمیتر نیز عرضه شود؛ بنابراین برای صفحه فروش بهتر است مشخصات نسخه دستگاه موجود با کاتالوگ همان نسخه تطبیق داده شود.
رزولوشن 0.01 اهم
در پایینترین رنج، VC4105A دارای رزولوشن 0.01Ω است.
این رزولوشن امکان مشاهده تغییرات کوچک مقاومت زمین را فراهم میکند و برای بررسی سیستمهای ارت با مقاومت پایین، کاربرد ویژهای دارد.
در نتیجه دستگاه صرفاً یک تستر ساده برای تشخیص وجود یا عدم وجود اتصال زمین نیست؛ بلکه برای اندازهگیری مقدار مقاومت سیستم زمین طراحی شده است.
اندازهگیری ولتاژ AC زمین
یکی از قابلیتهای کاربردی VC4105A، اندازهگیری Ground Voltage است.
در نسخه 2023، محدوده اندازهگیری ولتاژ زمین:
0 تا 1000V AC
با رزولوشن 1V اعلام شده است. دقت این بخش ±(2.0% + 5) است.
این قابلیت به تکنسین اجازه میدهد علاوه بر مقاومت زمین، ولتاژ AC موجود در سیستم را نیز بررسی کند.
نمایشگر LCD بزرگ
VICTOR VC4105A به یک نمایشگر LCD با ابعاد حدود 84.8 × 59.8 میلیمتر مجهز شده و حداکثر مقدار نمایش آن 1999 است.
نمایشگر اطلاعاتی مانند:
- مقدار اندازهگیری
- واحد اندازهگیری
- وضعیت باتری
- وضعیت Overload
- اطلاعات مربوط به تست
را در اختیار کاربر قرار میدهد.
وجود Backlight نیز مشاهده اطلاعات را در محیطهای کمنور آسانتر میکند.
قابلیت Data Hold
VC4105A دارای قابلیت Data Hold است.
با فعال کردن این عملکرد، مقدار اندازهگیریشده روی نمایشگر ثابت میماند و کاربر میتواند بدون نیاز به حفظ مقدار، نتیجه تست را مشاهده یا ثبت کند.
این ویژگی در تستهای میدانی که دسترسی مستقیم به نمایشگر همیشه آسان نیست، کاربردی است.
مناسب سیستمهای حفاظت در برابر صاعقه
یکی از کاربردهای اصلی VICTOR VC4105A، بررسی سیستمهای زمین تجهیزات حفاظت در برابر صاعقه است.
برای عملکرد صحیح سیستمهای ارت و حفاظت در برابر صاعقه، مقاومت سیستم زمین باید در محدوده مناسب طراحی و اجرا قرار داشته باشد.
VC4105A میتواند برای بررسی این سیستمها در پروژههای ساختمانی و صنعتی مورد استفاده قرار گیرد. سازنده نیز استفاده از این دستگاه را برای سیستمهای قدرت، تجهیزات الکتریکی و تجهیزات حفاظت در برابر صاعقه معرفی کرده است.
کاربردهای VICTOR VC4105A
⚡ سیستمهای ارت و زمین
- اندازهگیری مقاومت چاه ارت
- تست الکترودهای زمین
- بررسی سیستم ارت ساختمان
- کنترل اتصال زمین تجهیزات
🏭 کاربردهای صنعتی
- کارخانهها
- ماشینآلات صنعتی
- تابلوهای برق
- تجهیزات الکتریکی
- تأسیسات صنعتی
🏢 تأسیسات ساختمانی
- سیستم ارت ساختمان
- تابلوهای برق
- تجهیزات موتورخانه
- سیستمهای حفاظتی
🌩️ سیستمهای حفاظت در برابر صاعقه
- سیستمهای صاعقهگیر
- ارت تجهیزات حفاظت در برابر صاعقه
- سیستمهای همبندی و زمین حفاظتی
⚡ سیستمهای قدرت
- تجهیزات شبکه برق
- سیستمهای زمین تجهیزات
- تأسیسات توزیع برق
تجهیزات و لوازم همراه
طبق مشخصات منتشرشده برای نسخه 2023، پکیج استاندارد VC4105A شامل مجموعه تجهیزات موردنیاز برای تست سه سیمه است، از جمله:
- کیف حمل
- دو عدد میله/الکترود ارت کمکی
- مجموعه سیمهای تست کمکی
- سیم قرمز 15 متری
- سیم زرد 10 متری
- سیم سبز 5 متری
- مجموعه سیمهای تست ساده
- باتری
- دفترچه راهنما
- بند شانهای
آداپتور DC نیز بهعنوان گزینه قابل استفاده معرفی شده است.
تفاوت ارتسنج سه سیمه با ارتسنج کلمپی
VC4105A را نباید با VICTOR 6410 که قبلاً بررسی کردیم اشتباه گرفت.
| ویژگی | VC4105A | VICTOR 6410 |
|---|---|---|
| نوع | ارتسنج سه سیمه | ارتسنج کلمپی |
| روش تست | 3-Wire | Clamp |
| الکترود کمکی | دارد | در روش کلمپی ندارد |
| قطع هادی ارت | در فرآیند تست سه سیمه مطرح است | در کاربرد مناسب نیاز نیست |
| کاربرد اصلی | اندازهگیری مقاومت الکترود زمین | اندازهگیری مقاومت حلقه زمین |
| مناسب چاه ارت | بله | محدود به شرایط مناسب |
| نصب میله کمکی | بله | خیر |
بنابراین اگر هدف، اندازهگیری دقیق مقاومت چاه ارت با روش سه سیمه باشد، VC4105A انتخاب مناسبتری است؛ در حالی که برای تست سریع سیستمهای ارت در حال بهرهبرداری، ارتسنج کلمپی مانند 6410 مزیت عملیاتی بیشتری دارد.
مزایای VICTOR VC4105A
- ارتسنج حرفهای سه سیمه
- اندازهگیری واقعی مقاومت سیستم زمین
- رنج مقاومت تا 1999Ω
- رزولوشن 0.01Ω
- اندازهگیری ولتاژ AC زمین
- ولتاژ زمین تا 1000V AC در نسخه 2023
- نمایشگر بزرگ LCD
- Backlight
- Data Hold
- Auto Power Off
- نمایش وضعیت باتری
- نمایش Overload
- ساختار مناسب استفاده میدانی
- مجموعه کامل سیمهای تست
- میلههای ارت کمکی همراه دستگاه
جمعبندی
VICTOR VC4105A یک ارتسنج دیجیتال سه سیمه برای اندازهگیری مقاومت سیستمهای زمین و ارت است که با استفاده از الکترودهای کمکی، امکان بررسی دقیق مقاومت الکترود زمین را فراهم میکند.
رنج اندازهگیری تا 1999Ω، رزولوشن 0.01Ω، قابلیت اندازهگیری ولتاژ AC زمین، نمایشگر بزرگ با نور پسزمینه، Data Hold و تجهیزات کامل تست سه سیمه، این دستگاه را به گزینهای کاربردی برای تست چاه ارت، سیستمهای ارت ساختمان، تأسیسات صنعتی، تجهیزات الکتریکی، سیستمهای قدرت و سیستمهای حفاظت در برابر صاعقه تبدیل کرده است.
