- ارت سنج سه سیمه VICTOR VC4105C یک دستگاه حرفهای برای اندازهگیری مقاومت سیستم ارت، مقاومت ویژه خاک، ولتاژ زمین و ولتاژ AC است که برای استفاده در پروژههای برق، مخابرات، تأسیسات صنعتی، سیستمهای ارتینگ و حفاظت در برابر صاعقه طراحی شده است.VC4105C برخلاف یک ارتسنج ساده، قابلیت انجام اندازهگیری با روشهای ۲، ۳ و ۴ قطبی را دارد و به همین دلیل میتوان از آن علاوه بر تست چاه ارت، برای بررسی مقاومت ویژه خاک و مطالعات مربوط به طراحی سیستم زمین نیز استفاده کرد.
مشخصات فنی برای این محصول ثبت نشده است.
توضیحات محصول

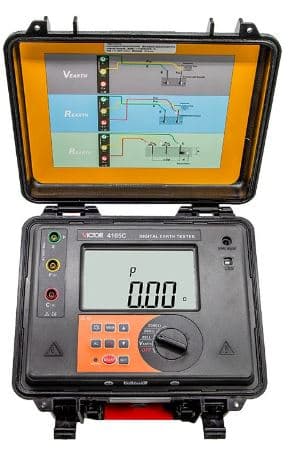

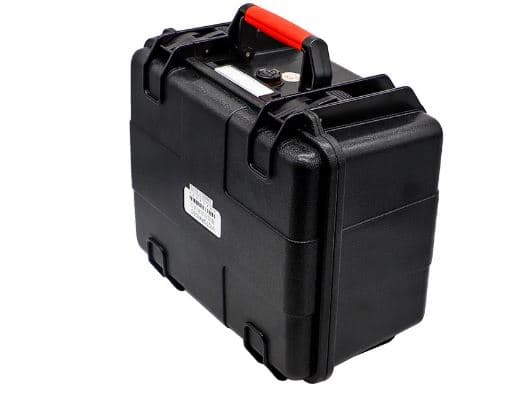

ارت سنج سه سیم VC4105C برند VICTOR
ارت سنج سه سیمه VICTOR VC4105C یک دستگاه حرفهای برای اندازهگیری مقاومت سیستم ارت، مقاومت ویژه خاک، ولتاژ زمین و ولتاژ AC است که برای استفاده در پروژههای برق، مخابرات، تأسیسات صنعتی، سیستمهای ارتینگ و حفاظت در برابر صاعقه طراحی شده است.
VC4105C برخلاف یک ارتسنج ساده، قابلیت انجام اندازهگیری با روشهای ۲، ۳ و ۴ قطبی را دارد و به همین دلیل میتوان از آن علاوه بر تست چاه ارت، برای بررسی مقاومت ویژه خاک و مطالعات مربوط به طراحی سیستم زمین نیز استفاده کرد.
این دستگاه با بهرهگیری از پردازش دیجیتال، فناوری FFT و سیستم AFC برای مقابله با تداخلات محیطی طراحی شده و در محیطهای صنعتی و الکتریکی که امکان وجود نویز و سیگنالهای مزاحم وجود دارد، عملکرد پایدارتری ارائه میدهد.
ویژگیهای کلیدی VICTOR VC4105C
- ارتسنج دیجیتال حرفهای
- اندازهگیری مقاومت زمین
- پشتیبانی از روش ۲، ۳ و ۴ سیمه
- اندازهگیری مقاومت ویژه خاک
- اندازهگیری ولتاژ زمین
- اندازهگیری ولتاژ AC
- رنج مقاومت زمین تا 30.00kΩ
- رنج مقاومت ویژه خاک تا 9000kΩm
- رزولوشن مقاومت زمین تا 0.01Ω
- فناوری FFT برای کاهش اثر نویز
- فناوری AFC یا کنترل خودکار فرکانس
- فرکانسهای تست 94، 105، 111 و 128Hz
- تشخیص خودکار سیگنالهای تداخلی
- نمایش هشدار NOISE
- اندازهگیری مقاومت الکترودهای کمکی
- حافظه داخلی 300 داده
- رابط RS232
- قابلیت انتقال داده به کامپیوتر
- Data Hold
- Data Read
- هشدار عبور از حد تنظیمشده
- نمایش Overload
- نمایشگر LCD بزرگ با Backlight آبی
- نمایش Bar Graph
- Auto Range
- مناسب استفاده میدانی و صنعتی
- استانداردهای IEC61557 و IEC61010
اندازهگیری مقاومت زمین
مهمترین کاربرد VC4105C اندازهگیری مقاومت سیستم ارت و زمین است.
دستگاه امکان اندازهگیری مقاومت زمین را با روشهای ۲، ۳ و ۴ قطبی فراهم میکند. روش سه سیمه برای تست متداول الکترود و چاه ارت بسیار کاربردی است و روش چهار سیمه نیز برای اندازهگیریهای دقیقتر و حذف اثر مقاومت سیمهای اتصال کاربرد دارد.
رنج اندازهگیری مقاومت زمین در این مدل:
0.00Ω تا 30.00kΩ
است.
این رنج بهصورت Auto Range در محدودههای مختلف تقسیم میشود:
| محدوده | رزولوشن | دقت |
|---|---|---|
| 0.00 تا 30.00Ω | 0.01Ω | ±(2% + 3dgt) |
| 30.0 تا 300.0Ω | 0.1Ω | ±(2% + 3dgt) |
| 300 تا 3000Ω | 1Ω | ±(2% + 3dgt) |
| 3.00kΩ تا 30.00kΩ | 10Ω | ±(4% + 3dgt) |
اندازهگیری مقاومت ویژه خاک
یکی از مهمترین مزایای VICTOR VC4105C نسبت به ارتسنجهای معمولی، قابلیت Soil Resistivity Measurement است.
مقاومت ویژه خاک یکی از پارامترهای مهم در طراحی سیستمهای ارتینگ است؛ زیرا نوع و مقاومت الکتریکی خاک بر عملکرد الکترود زمین و طراحی چاه ارت تأثیر مستقیم دارد.
VC4105C برای اندازهگیری مقاومت ویژه خاک از روش چهار سیمه Wenner استفاده میکند. فاصله الکترودها نیز قابل تنظیم بوده و در محدوده 1 تا 100 متر قرار میگیرد.
رنج اندازهگیری مقاومت ویژه خاک:
0.00Ωm تا 9000kΩm
است.
این قابلیت باعث میشود دستگاه علاوه بر تست سیستم ارت موجود، برای مطالعات اولیه و طراحی سیستم زمین نیز کاربرد داشته باشد.
روش چهار سیمه Wenner
در اندازهگیری مقاومت ویژه خاک، چهار الکترود در امتداد یک خط و با فاصله مشخص در زمین قرار میگیرند.
VC4105C با استفاده از روش Wenner چهار الکتروده مقاومت ویژه خاک را محاسبه میکند.
با تغییر فاصله الکترودها میتوان شرایط خاک در عمقهای مختلف را مورد بررسی قرار داد و اطلاعات مناسبی برای طراحی سیستم ارتینگ به دست آورد.
فناوری FFT و AFC برای کاهش نویز
یکی از نقاط قوت فنی VC4105C استفاده از FFT و AFC است.
در محیطهای صنعتی ممکن است سیگنالهای الکتریکی، کابلهای قدرت، تجهیزات سوئیچینگ و منابع مختلف باعث ایجاد تداخل در اندازهگیری مقاومت زمین شوند.
VC4105C با استفاده از فناوری پردازش سیگنال FFT و انتخاب خودکار فرکانس مناسب توسط AFC تلاش میکند تأثیر این تداخلها را کاهش دهد.
فرکانسهای تست دستگاه عبارتاند از:
94Hz / 105Hz / 111Hz / 128Hz
که سیستم AFC میتواند از میان آنها فرکانس مناسب را انتخاب کند.
تشخیص خودکار تداخل
VC4105C دارای قابلیت Interference Detection است.
در صورتی که ولتاژ تداخلی بیش از 5V تشخیص داده شود، دستگاه وضعیت NOISE را نمایش میدهد تا کاربر از وجود سیگنال مزاحم مطلع شود.
این ویژگی در تست سیستمهای ارت در کارخانهها، پستهای برق، تابلوهای صنعتی و محیطهای دارای تجهیزات الکتریکی متعدد بسیار کاربردی است.
اندازهگیری مقاومت الکترودهای کمکی
در تست سه سیمه و چهار سیمه، کیفیت اتصال الکترودهای کمکی اهمیت زیادی دارد.
VC4105C میتواند مقاومت الکترودهای کمکی را نیز بررسی کند.
محدوده اعلامشده برای این عملکرد:
0.00kΩ تا 30kΩ
است و دستگاه شرایط مقاومت الکترودهای کمکی را در فرآیند تست کنترل میکند.
این قابلیت کمک میکند خطاهای ناشی از اتصال نامناسب میلههای کمکی راحتتر شناسایی شوند.
اندازهگیری ولتاژ زمین
VC4105C علاوه بر مقاومت زمین، قابلیت اندازهگیری Earth Voltage را نیز دارد.
محدوده اندازهگیری ولتاژ زمین:
0.0 تا 600V AC
با رزولوشن 0.1V است.
دقت این بخش نیز ±(2%rdg + 3dgt) اعلام شده است.
بنابراین دستگاه میتواند پیش از انجام تست مقاومت زمین، وضعیت ولتاژ موجود در سیستم زمین را نیز بررسی کند.
اندازهگیری ولتاژ AC
VC4105C برای اندازهگیری ولتاژ خط نیز طراحی شده و محدوده ولتاژ خط قابل اندازهگیری آن کمتر از 600V AC اعلام شده است.
توجه: این بخش را نباید با قابلیت 1000V یا 1500V برخی مولتیمترها و تسترهای ولتاژ اشتباه گرفت؛ VC4105C در مشخصات خود برای ولتاژ زمین و خط، محدوده تا 600V را ارائه میکند.
حافظه داخلی 300 داده
VC4105C دارای حافظه داخلی برای ذخیره 300 مجموعه داده است.
این قابلیت برای پروژههایی که تعداد زیادی نقطه ارت باید بررسی شوند بسیار کاربردی است.
اطلاعات اندازهگیری را میتوان در حافظه دستگاه ذخیره کرده و بعداً با قابلیت READ مجدداً مشاهده کرد.
رابط RS232 و انتقال اطلاعات
یکی دیگر از امکانات حرفهای این مدل، وجود رابط RS232 است.
دستگاه میتواند اطلاعات ذخیرهشده را از طریق رابط ارتباطی به کامپیوتر منتقل کند و نرمافزار مانیتورینگ برای مشاهده و مدیریت دادهها مورد استفاده قرار گیرد.
این قابلیت برای تهیه گزارشهای فنی و ثبت نتایج تستهای دورهای بسیار مفید است.
نمایشگر بزرگ با Backlight
VC4105C به نمایشگر LCD بزرگ 4 رقمی مجهز شده است.
ابعاد فریم نمایشگر حدود 128×75 میلیمتر و ابعاد پنجره LCD حدود 124×67 میلیمتر اعلام شده است. نمایشگر دارای نور پسزمینه آبی و Bar Graph بوده و وضعیت فرآیند اندازهگیری را نیز نمایش میدهد.
این طراحی باعث میشود مشاهده نتیجه در محیطهای کمنور و شرایط کاری مختلف آسانتر باشد.
اندازهگیری سریع
زمان اندازهگیری مقاومت زمین و مقاومت ویژه خاک حدود 5 ثانیه برای هر تست اعلام شده است.
برای اندازهگیری ولتاژ زمین، نرخ اندازهگیری حدود 3 بار در ثانیه است.
ظرفیت بیش از 5000 تست
VICTOR برای VC4105C قابلیت انجام بیش از 5000 بار اندازهگیری را اعلام کرده است؛ البته برای تست اتصال کوتاه، فاصله زمانی حداقل 30 ثانیه توصیه شده است.
استانداردهای ایمنی
VC4105C با استانداردهای مختلفی برای اندازهگیری مقاومت زمین و مقاومت ویژه خاک معرفی شده است، از جمله:
- IEC 61010-1
- IEC 61010-031
- IEC 61557-1 برای اندازهگیری مقاومت زمین
- IEC 61557-5 برای مقاومت ویژه خاک
- IEC 61326 برای EMC
- JJG 366-2004
رده حفاظتی اعلامشده نیز CAT III 300V / CAT IV 150V، Pollution Degree 2 است.
تجهیزات استاندارد همراه
طبق مشخصات منتشرشده، پکیج VC4105C شامل تجهیزات لازم برای انجام تستهای زمین و مقاومت ویژه خاک است، از جمله:
- دستگاه اصلی
- سیمهای تست
- 4 عدد میله ارت کمکی
- کابل ارتباطی RS232
- تجهیزات اتصال
- کیف/بستهبندی حمل
- باتری
سیمهای استاندارد تست شامل:
- سیم قرمز 20 متر
- سیم مشکی 20 متر
- سیم زرد 10 متر
- سیم سبز 10 متر
و برای تست ساده نیز دو سیم 1.6 متری ارائه میشود.
کاربردهای VICTOR VC4105C
این دستگاه برای کاربردهای مختلفی مناسب است:
⚡ سیستمهای ارتینگ
- تست چاه ارت
- اندازهگیری مقاومت الکترود زمین
- بررسی سیستمهای زمین حفاظتی
- تست ارت تابلوهای برق
🏭 صنایع
- کارخانهها
- تجهیزات صنعتی
- ماشینآلات
- تابلوهای برق صنعتی
- سیستمهای حفاظتی
🌩️ حفاظت در برابر صاعقه
- سیستمهای صاعقهگیر
- ارت سیستمهای حفاظت در برابر صاعقه
- بررسی کیفیت سیستم زمین
🌍 مطالعات خاک
- اندازهگیری مقاومت ویژه خاک
- بررسی شرایط زمین برای طراحی سیستم ارت
- مطالعات اولیه اجرای سیستم زمین
📡 مخابرات و برق
- تجهیزات مخابراتی
- تأسیسات برق
- سیستمهای انتقال و توزیع
- تجهیزات شبکه
سازنده، کاربرد VC4105C را در حوزههای برق، مخابرات، هواشناسی، نفت، ساختمان، حفاظت در برابر صاعقه و تجهیزات صنعتی نیز معرفی کرده است.
تفاوت VC4105C با VC4105A
این نکته برای صفحه محصولات هیوتست خیلی مهم است:
VC4105A بیشتر یک ارتسنج سه سیمه برای اندازهگیری مقاومت زمین است، اما VC4105C یک دستگاه کاملتر برای اندازهگیری مقاومت زمین + مقاومت ویژه خاک است و از روشهای 2/3/4 Pole پشتیبانی میکند.
| ویژگی | VC4105A | VC4105C |
|---|---|---|
| تست مقاومت زمین | ✅ | ✅ |
| تست سه سیمه | ✅ | ✅ |
| تست دو سیمه | ❌ | ✅ |
| تست چهار سیمه | ❌ | ✅ |
| مقاومت ویژه خاک | ❌ | ✅ |
| Wenner | ❌ | ✅ |
| FFT | ❌ | ✅ |
| AFC | ❌ | ✅ |
| حافظه | — | 300 داده |
| RS232 | ❌ | ✅ |
| تشخیص نویز | محدود | ✅ |
| مقاومت الکترود کمکی | — | ✅ |
بنابراین VC4105C را میتوان نسخه حرفهایتر و کاملتر برای پروژههای ارتینگ و مطالعات خاک در نظر گرفت.
جمعبندی
VICTOR VC4105C یک ارتسنج حرفهای چندمنظوره است که علاوه بر اندازهگیری مقاومت زمین، امکان اندازهگیری مقاومت ویژه خاک، ولتاژ زمین و ولتاژ AC را نیز فراهم میکند.
پشتیبانی از روشهای 2، 3 و 4 قطبی، روش Wenner، رنج مقاومت زمین تا 30.00kΩ، مقاومت ویژه خاک تا 9000kΩm، فناوریهای FFT و AFC، تشخیص نویز، حافظه 300 داده و رابط RS232 باعث شده VC4105C برای پروژههای حرفهای طراحی و تست سیستم ارت، چاه ارت، سیستمهای حفاظت در برابر صاعقه، تأسیسات صنعتی و مطالعات مقاومت ویژه خاک گزینهای بسیار کاربردی باشد.
