- میگر دیجیتال VICTOR VC60B یک تستر تخصصی برای اندازهگیری مقاومت عایقی تجهیزات و مدارهای الکتریکی است که با ارائه سه سطح ولتاژ تست 250V، 500V و 1000V DC امکان بررسی وضعیت عایق کابلها، موتورها، تجهیزات الکتریکی، تابلوها و سایر سیستمهای الکتریکی را فراهم میکند.VC60B علاوه بر تست مقاومت عایق، قابلیت اندازهگیری مقاومت، تست پیوستگی، اندازهگیری ولتاژ DC تا 1000V و ولتاژ AC تا 750V را نیز در اختیار کاربر قرار میدهد. بنابراین دستگاه علاوه بر عملکرد اصلی بهعنوان میگر، برای برخی اندازهگیریهای عمومی برق نیز کاربرد دارد.
مشخصات فنی برای این محصول ثبت نشده است.
توضیحات محصول

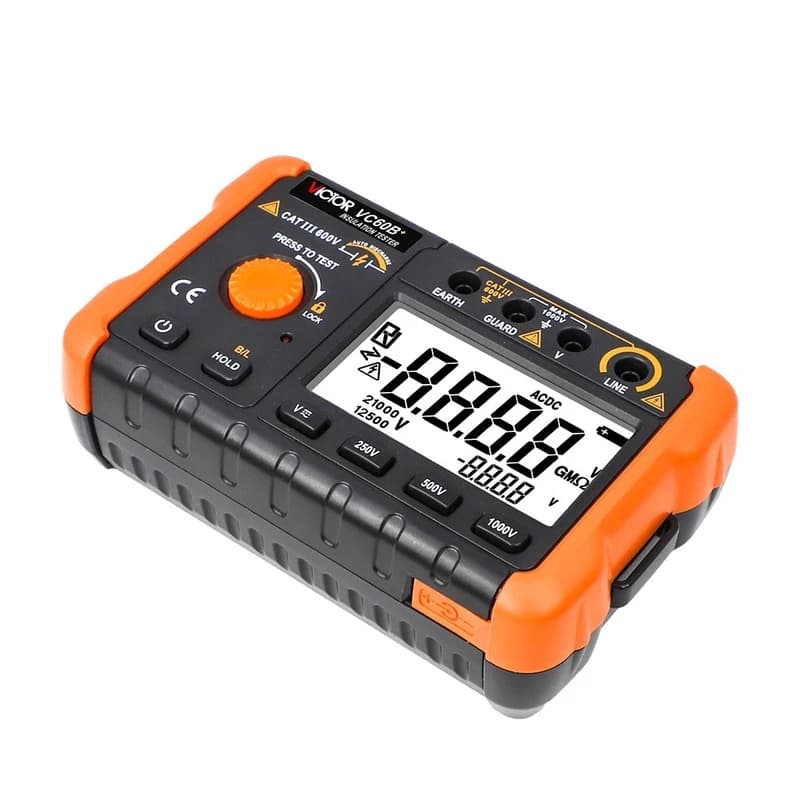

میگر 1000 ولت +VC60B برند VICTOR
میگر دیجیتال +VICTOR VC60B یک تستر تخصصی برای اندازهگیری مقاومت عایقی تجهیزات و مدارهای الکتریکی است که با ارائه سه سطح ولتاژ تست 250V، 500V و 1000V DC امکان بررسی وضعیت عایق کابلها، موتورها، تجهیزات الکتریکی، تابلوها و سایر سیستمهای الکتریکی را فراهم میکند.
+VC60B علاوه بر تست مقاومت عایق، قابلیت اندازهگیری مقاومت، تست پیوستگی، اندازهگیری ولتاژ DC تا 1000V و ولتاژ AC تا 750V را نیز در اختیار کاربر قرار میدهد. بنابراین دستگاه علاوه بر عملکرد اصلی بهعنوان میگر، برای برخی اندازهگیریهای عمومی برق نیز کاربرد دارد.
طراحی دستگاه بهصورت پرتابل، نمایشگر LCD بزرگ، قابلیت نمایش 1999 شمارش، نشانگر کمبود باتری، تشخیص اضافهبار و عملکرد خاموشی خودکار، استفاده از VC60B را برای تستهای میدانی و تعمیر و نگهداری آسانتر کرده است.
ویژگیهای کلیدی +VICTOR VC60B
- میگر دیجیتال و تستر مقاومت عایق
- برند VICTOR
- مدل VC60B
- ولتاژهای تست عایق:
- 250V DC
- 500V DC
- 1000V DC
- اندازهگیری مقاومت عایقی تا 2000MΩ / 2GΩ
- دقت پایه مقاومت عایق ±(4%rdg + 2d)
- جریان اتصال کوتاه کمتر از 1.8mA
- اندازهگیری مقاومت و تست پیوستگی
- رنج مقاومت عمومی تا 2kΩ
- بیزر پیوستگی برای مقاومت کمتر از 50Ω
- اندازهگیری ولتاژ DC تا 1000V
- اندازهگیری ولتاژ AC تا 750V
- نمایشگر LCD با حداکثر نمایش 1999
- نور پسزمینه نمایشگر
- نشانگر کمبود باتری
- نمایش اضافهبار
- خاموشی خودکار
- چراغ هشدار تست ولتاژ بالا
- بدنه پرتابل
- تغذیه با باتری
- مناسب تست کابل، موتور، تجهیزات و مدارهای الکتریکی
ولتاژ تست 250، 500 و 1000 ولت
یکی از مهمترین ویژگیهای VICTOR VC60B امکان انتخاب سه سطح ولتاژ تست است.
کاربر میتواند متناسب با نوع تجهیز و سطح عایقی مورد بررسی، یکی از ولتاژهای:
250V / 500V / 1000V DC
را انتخاب کند. ولتاژ تست واقعی نیز در مشخصات دستگاه با تلورانس ±10% اعلام شده است.
این تنوع باعث میشود VC60B برای بررسی عایق تجهیزات مختلف انعطافپذیر باشد.
اندازهگیری مقاومت عایقی تا 2 گیگااهم
در تست با ولتاژ 1000V DC، VICTOR VC60B میتواند مقاومت عایقی را در محدوده:
0.1MΩ تا 2000MΩ
اندازهگیری کند.
یعنی حداکثر محدوده اندازهگیری مقاومت عایق در این دستگاه برابر با:
2GΩ
است.
محدودههای تست برای سه ولتاژ به شکل زیر هستند:
| ولتاژ تست | محدوده اندازهگیری مقاومت عایق |
|---|---|
| 250V DC | 0.1 تا 20MΩ / 20 تا 500MΩ |
| 500V DC | 0.1 تا 50MΩ / 50 تا 1000MΩ |
| 1000V DC | 0.1 تا 100MΩ / 100 تا 2000MΩ |
بنابراین VC60B برای تست عایق در محدودههای پایین تا مقاومتهای بسیار بالا، امکانات مناسبی ارائه میدهد.
دقت اندازهگیری مقاومت عایق
دقت پایه اعلامشده برای اندازهگیری مقاومت عایق VC60B برابر است با:
±(4%rdg + 2d)
که در آن rdg مقدار خواندهشده و d تعداد واحدهای نمایشگر است.
این مشخصه VC60B را برای تستهای دورهای و عیبیابی عایقی تجهیزات الکتریکی مناسب میکند.
جریان اتصال کوتاه تست
جریان اتصال کوتاه تست در VC60B متناسب با ولتاژ تست تغییر میکند:
- 250V: حدود 1.7mA
- 500V: حدود 1.7mA
- 1000V: حدود 1.4mA
این جریان تست برای انجام اندازهگیری مقاومت عایقی با ولتاژ DC انتخابشده توسط کاربر استفاده میشود.
تست مقاومت و پیوستگی
VC60B فقط یک میگر نیست و یک بخش اندازهگیری مقاومت و پیوستگی نیز دارد.
رنج مقاومت عمومی دستگاه:
0Ω تا 2kΩ
است و برای مقاومتهای کمتر از 50Ω قابلیت هشدار صوتی پیوستگی وجود دارد. جریان تست این بخش نیز حدود 1mA اعلام شده است.
این ویژگی باعث میشود برای بررسی سریع سیمها، اتصالات، فیوزها، مسیرهای هادی و پیوستگی مدار نیز قابل استفاده باشد.
اندازهگیری ولتاژ DC تا 1000 ولت
VC60B علاوه بر تست عایق، قابلیت اندازهگیری ولتاژ DC در محدوده:
0 تا 1000V DC
را دارد.
دقت پایه این بخش طبق مشخصات فنی:
±(0.5%rdg + 6d)
اعلام شده است.
این قابلیت برای بررسی وجود ولتاژ و اندازهگیری مدارهای DC کاربردی است.
اندازهگیری ولتاژ AC تا 750 ولت
برای ولتاژ متناوب نیز VC60B دارای محدوده:
0 تا 750V AC
است.
دقت پایه اندازهگیری AC طبق دیتاشیت:
±(1%rdg + 6d)
اعلام شده و پاسخ فرکانسی دستگاه در محدوده 50 تا 200Hz قرار دارد.
هشدار وجود ولتاژ بالا
یکی از ویژگیهای مهم VC60B، وجود هشدار نوری برای ولتاژ بالا است.
هنگام انجام تست مقاومت عایقی، دستگاه ولتاژ تست را به مدار اعمال میکند؛ بنابراین کاربر باید قبل از اتصال و تست، مدار را از منبع تغذیه جدا و از تخلیه مناسب آن اطمینان حاصل کند.
وجود چراغ هشدار، کاربر را نسبت به شرایط تست و حضور ولتاژ بالا آگاه میکند.
عملکرد قفل و تست مداوم
VC60B دارای کلید تست و قابلیت قفل عملکرد تست است که در اندازهگیریهای طولانیتر میتواند کاربردی باشد.
در حالت معمول، کاربر دکمه تست را فشار داده و نگه میدارد تا مقدار مقاومت عایقی روی نمایشگر پایدار شود. در دفترچه دستگاه نیز همین روش برای انجام تست مقاومت عایق توضیح داده شده است.
ترمینال G برای تست کابل
در تست برخی کابلها و تجهیزات، استفاده از ترمینال G / Guard میتواند به کاهش اثر جریانهای نشتی سطحی کمک کند.
دفترچه VC60B نیز هنگام اندازهگیری کابل، اتصال Protection Guard به ترمینال G را توضیح میدهد.
این قابلیت برای تستهای عایقی کابلها و تجهیزات دارای جریان نشتی سطحی میتواند مفید باشد.
نمایشگر LCD بزرگ
VC60B از نمایشگر LCD با ابعاد حدود:
84.8 × 59.8 میلیمتر
استفاده میکند و حداکثر نمایش آن 1999 Counts است.
نمایشگر اطلاعاتی مانند مقدار اندازهگیری، واحد، وضعیت باتری و اضافهبار را در اختیار کاربر قرار میدهد.
همچنین وجود Backlight مشاهده نتیجه تست را در محیطهای کمنور آسانتر میکند.
Auto Power Off
برای جلوگیری از تخلیه غیرضروری باتری، VC60B دارای قابلیت خاموشی خودکار است.
این ویژگی برای استفادههای میدانی و زمانی که دستگاه برای مدت کوتاهی بدون استفاده باقی میماند، کاربردی است.
کاربردهای VICTOR VC60B
⚡ تست کابلهای برق
- بررسی مقاومت عایقی کابل
- کنترل وضعیت عایق سیمها
- تشخیص افت کیفیت عایق
- تست کابلهای قبل و بعد از نصب
🏭 موتور و تجهیزات صنعتی
- تست سیمپیچ موتور
- بررسی عایق موتور
- تست تجهیزات الکتریکی
- تعمیر و نگهداری دورهای
🔌 تابلوهای برق
- بررسی عایق مدارها
- تست سیمکشی
- بررسی عایق تجهیزات
- عیبیابی سیستمهای الکتریکی
🏢 تأسیسات
- بررسی کابلهای ساختمان
- تست تجهیزات الکتریکی
- کنترل وضعیت عایق مدارها
- تعمیر و نگهداری تأسیسات
📡 تجهیزات الکتریکی و مخابراتی
VC60B برای بررسی مقاومت عایقی تجهیزات الکتریکی، کابلها، تجهیزات مکانیکی و برخی تجهیزات مخابراتی نیز معرفی شده است.
مزایای VICTOR VC60B
تست عایق با 1000 ولت DC
سه سطح ولتاژ تست 250 / 500 / 1000V
اندازهگیری مقاومت عایق تا 2GΩ
دقت مقاومت عایق ±(4%rdg + 2d)
تست مقاومت تا 2kΩ
تست پیوستگی با بیزر
اندازهگیری DCV تا 1000V
اندازهگیری ACV تا 750V
هشدار نوری ولتاژ بالا
ترمینال Guard برای کاربردهای تست عایقی
نمایشگر LCD بزرگ
نور پسزمینه
نمایش کمبود باتری
تشخیص Overload
خاموشی خودکار
طراحی پرتابل و مناسب استفاده میدانی
تفاوت مهم VC60B با +VC60B
اگر در سایت چند مدل VICTOR را کنار هم قرار میدهی، توجه کن که VC60B و VC60B+ را یکی معرفی نکنی.
مدل VC60B دارای ساختار و مشخصات نسل قدیمیتر است و در تست 1000 ولت، محدوده مقاومت عایقی آن تا 2000MΩ میرسد.
در مقابل، VICTOR 60B+ نسخه جدیدتر این خانواده است و مشخصات آن با VC60B یکسان نیست. صفحه رسمی VICTOR نیز 60B+ را بهعنوان نسخه 2022 معرفی کرده است.
بنابراین برای صفحه محصول VC60B بهتر است مشخصات VC60B+ را وارد نکنیم.
جمعبندی
VICTOR VC60B یک میگر دیجیتال 1000 ولت و تستر مقاومت عایق است که برای بررسی وضعیت عایقی کابلها، موتورها، تابلوهای برق، تجهیزات الکتریکی و تأسیسات طراحی شده است.
قابلیت انتخاب ولتاژ تست 250، 500 و 1000 ولت DC، اندازهگیری مقاومت عایقی تا 2000MΩ یا 2GΩ، تست مقاومت و پیوستگی، اندازهگیری ولتاژ DC تا 1000V و AC تا 750V، هشدار ولتاژ بالا، ترمینال Guard، نمایشگر LCD بزرگ و طراحی پرتابل، این مدل را به گزینهای کاربردی برای تکنسینهای برق، تعمیرکاران تجهیزات صنعتی، واحدهای نگهداری و تعمیرات و متخصصان تست عایق تبدیل کرده است.
