- میگر دیجیتال +VICTOR VC60E یک تستر حرفهای مقاومت عایق با قابلیت اعمال ولتاژ تست تا 5000V DC است که برای بررسی وضعیت عایق تجهیزات الکتریکی و صنعتی در سطوح ولتاژ بالا طراحی شده است.
- این دستگاه با دو سطح ولتاژ تست 2500V و 5000V DC، محدوده بسیار گسترده مقاومت عایقی تا 200GΩ، نمایشگر LCD بزرگ، قابلیت Hold، عملکرد Lock برای تست مداوم و ترمینال Guard، گزینهای مناسب برای تست عایق موتورها، ترانسفورماتورها، کابلها، تجهیزات قدرت، تابلوهای برق و تجهیزات صنعتی محسوب میشود.
مشخصات فنی برای این محصول ثبت نشده است.
توضیحات محصول

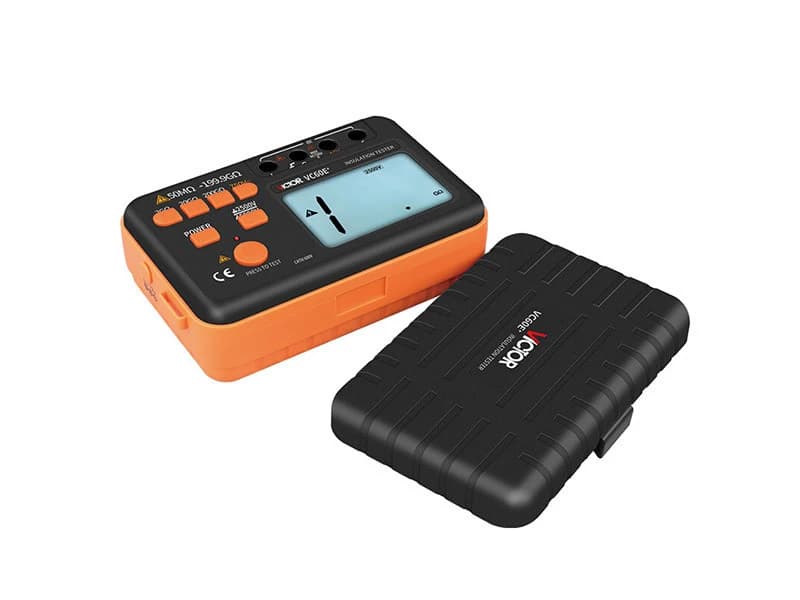

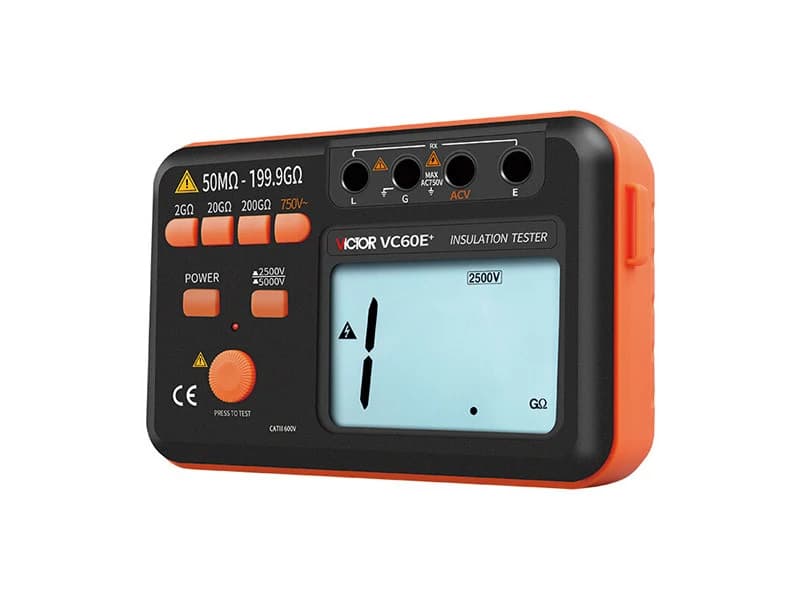

میگر 5000 ولت +VC60E برند VICTOR
میگر دیجیتال +VICTOR VC60E یک تستر حرفهای مقاومت عایق با قابلیت اعمال ولتاژ تست تا 5000V DC است که برای بررسی وضعیت عایق تجهیزات الکتریکی و صنعتی در سطوح ولتاژ بالا طراحی شده است.
این دستگاه با دو سطح ولتاژ تست 2500V و 5000V DC، محدوده بسیار گسترده مقاومت عایقی تا 200GΩ، نمایشگر LCD بزرگ، قابلیت Hold، عملکرد Lock برای تست مداوم و ترمینال Guard، گزینهای مناسب برای تست عایق موتورها، ترانسفورماتورها، کابلها، تجهیزات قدرت، تابلوهای برق و تجهیزات صنعتی محسوب میشود.
ویژگیهای کلیدی +VICTOR VC60E
- میگر دیجیتال حرفهای
- ولتاژ تست 2500V DC و 5000V DC
- حداکثر مقاومت عایقی 200GΩ
- سه محدوده اندازهگیری مقاومت عایقی
- رزولوشن تا 1MΩ در رنجهای بالاتر
- جریان اتصال کوتاه کمتر از 4mA
- اندازهگیری ولتاژ AC تا 750V
- دقت ACV برابر ±(1% + 6d)
- قابلیت تست مداوم با Lock
- ترمینال Guard
- هشدار نوری ولتاژ بالا
- هشدار صوتی در شرایط نامناسب تست
- نمایشگر LCD بزرگ
- حداکثر نمایش 1999 Counts
- نور پسزمینه
- نمایش Over Range
- نمایش Low Battery
- Auto Power Off
- طراحی مناسب استفاده میدانی
- قابلیت حمل با بند شانهای
- تغذیه با 8 عدد باتری AA
- وزن حدود 630 گرم با باتری
ولتاژ تست 2500 و 5000 ولت
مهمترین ویژگی +VC60E امکان انتخاب دو سطح ولتاژ بالای تست عایق است:
2500V DC
و
5000V DC
ولتاژ خروجی تست در مشخصات فنی با تلرانس ±10% اعلام شده است.
این سطح ولتاژ باعث میشود دستگاه برای تست عایق تجهیزات فشار متوسط و تجهیزات صنعتی با نیاز به آزمون عایقی در ولتاژ بالا، کاربرد بسیار بیشتری نسبت به میگرهای 1000 یا 2500 ولتی داشته باشد.
اندازهگیری مقاومت عایقی تا 200 گیگااهم
یکی از مهمترین نقاط قوت +VICTOR VC60E محدوده بسیار بالای اندازهگیری مقاومت عایقی آن است.
این دستگاه مقاومت عایقی را تا:
200GΩ
اندازهگیری میکند.
محدودههای اندازهگیری در هر دو ولتاژ تست 2500V و 5000V یکسان هستند:
| رنج | محدوده اندازهگیری | دقت |
|---|---|---|
| 2GΩ | 0.05 تا 1.999GΩ | ±(5% + 5d) |
| 20GΩ | 0.5 تا 19.99GΩ | ±(5% + 5d) |
| 200GΩ | 5.0 تا 199.9GΩ | ±(10% + 5d) |
این مشخصات هم برای 2500V DC و هم برای 5000V DC اعلام شدهاند.
بنابراین VC60E+ برای اندازهگیری مقاومتهای عایقی بسیار بالا طراحی شده و در رده میگرهای حرفهای ولتاژ بالا قرار میگیرد.
تست عایق با 5000 ولت
تست عایق 5000 ولتی برای تجهیزاتی استفاده میشود که عایق آنها برای چنین سطحی از آزمون طراحی شده باشد.
در این حالت دستگاه یک ولتاژ DC بالا را به تجهیز تحت تست اعمال کرده و مقاومت عایقی را اندازهگیری میکند.
این قابلیت میتواند در بررسی عایق:
- موتورهای صنعتی
- ژنراتورها
- ترانسفورماتورها
- کابلهای قدرت
- تابلوهای برق
- تجهیزات الکتریکی صنعتی
- تجهیزات انتقال و توزیع برق
مورد استفاده قرار گیرد.
نکته مهم: ولتاژ 5000V صرفاً یک قابلیت اندازهگیری ولتاژ نیست؛ این مقدار، ولتاژ تست DC تولیدشده توسط میگر برای آزمون مقاومت عایق است. بنابراین استفاده از آن باید کاملاً مطابق دستورالعمل سازنده تجهیز تحت تست و الزامات ایمنی انجام شود.
ترمینال Guard برای کاهش اثر نشتی سطحی
VC60E+ دارای ترمینال G یا Guard است.
در برخی تستهای عایقی، جریان نشتی سطحی روی سطح عایق میتواند روی نتیجه اندازهگیری اثر بگذارد. با استفاده صحیح از ترمینال Guard میتوان بخشی از این جریانهای ناخواسته را از مسیر اندازهگیری اصلی خارج کرد.
دفترچه VC60E+ اتصال سیم Guard به ترمینال G را برای استفاده از حلقه حفاظتی توضیح میدهد.
این ویژگی بهخصوص هنگام تست کابلها و تجهیزات دارای سطح عایقی بزرگ اهمیت پیدا میکند.
جریان اتصال کوتاه کمتر از 4 میلیآمپر
جریان اتصال کوتاه خروجی تست در VC60E+ کمتر از:
4mA
اعلام شده است.
این جریان در فرآیند تولید ولتاژ تست و اندازهگیری مقاومت عایقی مورد استفاده قرار میگیرد.
اندازهگیری ولتاژ AC تا 750 ولت
VC60E+ علاوه بر عملکرد اصلی خود بهعنوان میگر، قابلیت اندازهگیری ولتاژ AC را نیز دارد.
محدوده:
AC 750V
و دقت:
±(1% + 6d)
اعلام شده است. پاسخ فرکانسی نیز در محدوده 50 تا 200Hz قرار دارد.
این قابلیت میتواند برای بررسی اولیه شرایط مدار و اطمینان از وضعیت ولتاژی پیش از انجام برخی تستها مورد استفاده قرار گیرد.
نمایشگر LCD بزرگ
+VC60E از نمایشگر LCD با ابعاد حدود:
84.8 × 59.8mm
استفاده میکند.
حداکثر مقدار نمایش دستگاه نیز:
1999
است.
نمایشگر اطلاعاتی مانند:
- مقدار مقاومت عایقی
- واحد اندازهگیری
- ولتاژ تست
- وضعیت باتری
- Over Range
- وضعیت عملکرد دستگاه
را در اختیار کاربر قرار میدهد.
وجود Backlight نیز خواندن نتایج را در محیطهای کمنور سادهتر میکند.
عملکرد Lock برای تست مداوم
در تست مقاومت عایقی تجهیزات بزرگ، ممکن است نیاز باشد ولتاژ تست برای مدت مشخصی روی تجهیز باقی بماند.
VC60E+ دارای قابلیت Lock کلید تست است که انجام تستهای طولانیتر را سادهتر میکند. این قابلیت باعث میشود کاربر مجبور نباشد در تمام مدت تست کلید را بهصورت دستی نگه دارد.
هشدار ولتاژ بالا
با توجه به اینکه +VC60E قادر به تولید 5000V DC است، سیستم هشدار ولتاژ بالا یکی از ویژگیهای مهم ایمنی آن محسوب میشود.
دستگاه دارای High Voltage Indication بهصورت LED است.
همچنین در شرایطی که مقاومت اندازهگیریشده پایینتر از محدوده قابل قبول باشد، دستگاه قابلیت هشدار دارد و مقدار نامعتبر را مشخص میکند.
طراحی مناسب استفاده میدانی
VC60E+ با طراحی قابل حمل ساخته شده است و وزن آن با باتری حدود:
630 گرم
اعلام شده است.
همچنین امکان استفاده از بند شانهای وجود دارد که حمل دستگاه را هنگام تست در محیطهای صنعتی و پروژههای میدانی آسانتر میکند.
کاربردهای +VICTOR VC60E
⚡ تست کابلهای قدرت
- تست مقاومت عایقی کابل
- بررسی افت کیفیت عایق
- کنترل کابلهای نصبشده
- تست کابلهای قدرت در تعمیرات
🏭 موتورهای صنعتی
- تست عایق سیمپیچ
- بررسی وضعیت عایق موتور
- عیبیابی تجهیزات دوار
- نگهداری پیشگیرانه
🔌 ترانسفورماتورها
- بررسی مقاومت عایقی
- تست عایق سیمپیچ
- کنترل وضعیت عایق در تعمیرات
⚙️ تجهیزات قدرت
- تابلوهای برق
- تجهیزات سوئیچینگ
- ماشینآلات صنعتی
- تجهیزات الکتریکی فشار متوسط
📡 تجهیزات مخابراتی
- بررسی عایق تجهیزات
- تست کابلها
- بررسی تجهیزات الکتریکی و مخابراتی
منابع معرفی محصول نیز استفاده از خانواده +VC60E را برای تست عایق تجهیزات الکتریکی، کابل، تجهیزات الکتریکی و مکانیکی، تجهیزات مخابراتی و تأسیسات الکتریکی ذکر میکنند.
مقایسه +VC60E با +VC60B و +VC60D
اگر این مدلها را در سایت هیوتست کنار هم قرار میدهی، این جدول خیلی کاربردی است:
| ویژگی | +VC60B | +VC60D | +VC60E |
|---|---|---|---|
| ولتاژ تست | 250/500/1000V | 1000/2500V | 2500/5000V |
| حداکثر مقاومت عایقی | 2GΩ | 20GΩ | 200GΩ |
| کاربرد | عایق تجهیزات LV | تست عایق حرفهایتر | تست عایق ولتاژ بالا |
| Guard | ✅ | ✅ | ✅ |
| High Voltage Warning | ✅ | ✅ | ✅ |
| AC Voltage | تا 750V | تا 750V | تا 750V |
خانواده VC60B+/D+/E+ دقیقاً برای افزایش سطح ولتاژ تست و محدوده مقاومت عایقی طراحی شدهاند؛ VC60E+ در این خانواده به 2500 و 5000 ولت میرسد.
مزایای +VICTOR VC60E
میگر 5000 ولت
ولتاژ تست 2500 و 5000V DC
اندازهگیری مقاومت عایق تا 200GΩ
مناسب تست تجهیزات عایقی با مقاومت بسیار بالا
سه رنج اصلی اندازهگیری تا 200GΩ
ترمینال Guard
جریان اتصال کوتاه کمتر از 4mA
اندازهگیری ACV تا 750V
هشدار نوری ولتاژ بالا
قابلیت Lock تست
Data Hold
نمایشگر LCD بزرگ
Backlight
Auto Power Off
طراحی پرتابل
مناسب استفاده صنعتی و میدانی
جمعبندی
+VICTOR VC60E یک میگر دیجیتال 5000 ولت حرفهای برای اندازهگیری مقاومت عایقی تجهیزات الکتریکی و صنعتی است. این دستگاه با ارائه ولتاژ تست 2500V و 5000V DC و امکان اندازهگیری مقاومت عایقی تا 200GΩ، برای کاربردهایی مناسب است که میگرهای 1000 ولت و 2500 ولت معمولی پاسخگوی نیاز تست نیستند.
وجود ترمینال Guard، هشدار ولتاژ بالا، Lock تست، Data Hold، نمایشگر بزرگ با Backlight، اندازهگیری AC تا 750V و طراحی قابل حمل، این مدل را به گزینهای مناسب برای تست کابلهای قدرت، موتورهای صنعتی، ترانسفورماتورها، تابلوها و تجهیزات الکتریکی و صنعتی تبدیل کرده است.
