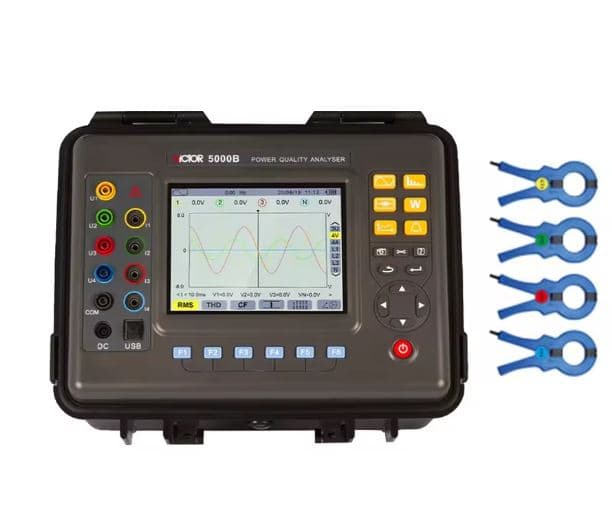

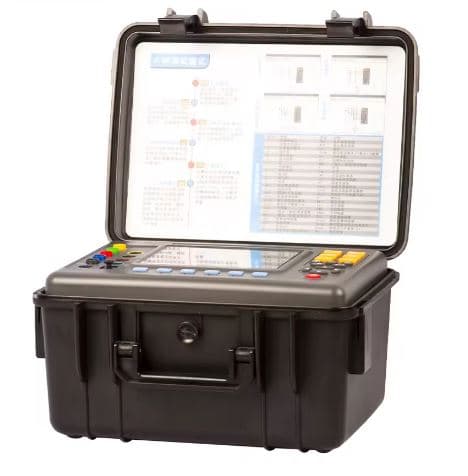

پاور آنالایزر 3 فاز 5000B برند VICTOR

پاور آنالایزر 3 فاز 5000B برند VICTOR

پاور آنالایزر سه فاز VICTOR 5000B یک دستگاه حرفه‌ای برای اندازه‌گیری، پایش و تحلیل کیفیت توان شبکه‌های الکتریکی است که برای عیب‌یابی و بررسی دقیق سیستم‌های برق صنعتی، تجاری و تأسیسات قدرت طراحی شده است.

این دستگاه با معماری 4 کانال ولتاژ و 4 کانال جریان امکان بررسی هم‌زمان پارامترهای سه فاز و نول را فراهم می‌کند و علاوه بر اندازه‌گیری True RMS، قابلیت تحلیل هارمونیک تا مرتبه 50، THD، توان اکتیو، راکتیو و ظاهری، انرژی، ضریب توان، DPF/COSφ، عدم تعادل سه‌فاز، فلیکر ولتاژ، K-Factor ترانسفورماتور و پارامترهای کیفیت توان را در اختیار کاربر قرار می‌دهد.

از طرف دیگر، قابلیت‌هایی مانند نمایش شکل موج لحظه‌ای، دیاگرام فازوری، ثبت ترنزینت‌ها، پایش جریان راه‌اندازی، ثبت آلارم، ثبت روند بلندمدت و ارتباط USB باعث می‌شوند 5000B فقط یک پاورمتر ساده نباشد و بتوان از آن به‌عنوان یک ابزار کامل Power Quality Analyzer استفاده کرد.

ویژگی‌های کلیدی VICTOR 5000B

• پاور آنالایزر و آنالایزر کیفیت توان حرفه‌ای
• مناسب سیستم‌های سه‌فاز
• 4 کانال ولتاژ + 4 کانال جریان
• اندازه‌گیری هم‌زمان فازهای A، B، C و نول
• اندازه‌گیری True RMS ولتاژ و جریان
• اندازه‌گیری مؤلفه DC ولتاژ
• اندازه‌گیری Peak ولتاژ و جریان
• اندازه‌گیری حداقل و حداکثر مقادیر نیم‌سیکل
• نمایش Real-Time Waveform
• نمایش Phasor Diagram
• تحلیل هارمونیک تا مرتبه 50
• نمایش THD
• اندازه‌گیری توان اکتیو، راکتیو و ظاهری
• اندازه‌گیری انرژی اکتیو، راکتیو و ظاهری
• اندازه‌گیری PF و DPF
• اندازه‌گیری COSφ
• محاسبه K-Factor ترانسفورماتور
• اندازه‌گیری فلیکر کوتاه‌مدت ولتاژ
• اندازه‌گیری عدم تعادل ولتاژ و جریان سه‌فاز
• ثبت و تشخیص ترنزینت
• تشخیص جریان راه‌اندازی
• ثبت مقادیر Min/Max
• ثبت آلارم
• ثبت Trend
• حافظه داخلی برای ثبت اطلاعات
• ارتباط USB
• نمایشگر رنگی بزرگ
• رابط کاربری چندزبانه
• طراحی مناسب استفاده میدانی و صنعتی

4 کانال ولتاژ و 4 کانال جریان

یکی از مهم‌ترین قابلیت‌های VICTOR 5000B، معماری 4 ولتاژ و 4 جریان است.

این ساختار امکان اندازه‌گیری هم‌زمان:

VA / VB / VC / VN

و:

IA / IB / IC / IN

را فراهم می‌کند.

به همین دلیل دستگاه می‌تواند علاوه بر سه فاز اصلی، جریان سیم نول را نیز مورد بررسی قرار دهد؛ موضوعی که در عیب‌یابی سیستم‌های سه‌فاز و بررسی مشکلات کیفیت توان اهمیت زیادی دارد.

اندازه‌گیری True RMS

5000B برای اندازه‌گیری ولتاژ و جریان از True RMS استفاده می‌کند.

این موضوع زمانی اهمیت بیشتری پیدا می‌کند که شکل موج شبکه کاملاً سینوسی نباشد؛ برای مثال در سیستم‌هایی که بارهای سوئیچینگ، درایوها، منابع تغذیه سوئیچینگ و تجهیزات الکترونیک قدرت حضور دارند.

بنابراین مقدار RMS اندازه‌گیری‌شده می‌تواند برای تحلیل شرایط واقعی شبکه کاربرد بیشتری داشته باشد.

محدوده اندازه‌گیری ولتاژ

در مشخصات فنی خانواده VICTOR 5000، محدوده کاری ولتاژ به‌صورت زیر اعلام شده است:

ولتاژ فاز

1V تا 1000V

ولتاژ خط به خط

1V تا 2000V

این محدوده باعث می‌شود دستگاه برای بسیاری از سیستم‌های صنعتی و قدرت قابل استفاده باشد.

اندازه‌گیری جریان

بسته به نوع سنسور جریان مورد استفاده، VICTOR 5000B می‌تواند محدوده بسیار گسترده‌ای از جریان را پوشش دهد.

در نسخه‌های مختلف سنسور، گزینه‌هایی مانند:

• 008B
• 040B
• 068B
• 300F Rogowski Flexible Coil

ارائه شده‌اند.

برای نمونه، سنسور انعطاف‌پذیر 300F می‌تواند محدوده‌ای تا حدود:

3000A

را پوشش دهد.

همچنین در برخی پیکربندی‌های سنسوری، محدوده اندازه‌گیری جریان تا 3000A اعلام شده است.

بنابراین هنگام درج مشخصات محصول در سایت، رنج جریان را باید بر اساس سنسور جریان همراه دستگاه مشخص کرد و بهتر است یک عدد ثابت برای تمام پکیج‌ها درج نشود.

تحلیل هارمونیک تا مرتبه 50

یکی از مهم‌ترین قابلیت‌های VICTOR 5000B، Harmonic Analysis است.

دستگاه قابلیت اندازه‌گیری هارمونیک‌ها را تا:

50th Harmonic

دارد.

هارمونیک‌های ولتاژ و جریان هر فاز قابل بررسی بوده و اطلاعات آنها به‌صورت نمودار میله‌ای نیز نمایش داده می‌شود.

این قابلیت برای بررسی مشکلات ناشی از بارهای غیرخطی مانند:

• اینورترها
• درایوهای موتور
• UPS
• منابع تغذیه سوئیچینگ
• رکتیفایرها
• تجهیزات الکترونیک قدرت

اهمیت زیادی دارد.

اندازه‌گیری THD

VICTOR 5000B علاوه بر نمایش هارمونیک‌های مجزا، قابلیت اندازه‌گیری:

Total Harmonic Distortion – THD

را نیز دارد.

THD یکی از شاخص‌های مهم برای ارزیابی میزان اعوجاج شکل موج ولتاژ و جریان در شبکه است.

اندازه‌گیری توان اکتیو، راکتیو و ظاهری

5000B می‌تواند پارامترهای اصلی توان را اندازه‌گیری کند:

توان اکتیو

W

توان راکتیو

Var

توان ظاهری

VA

این مقادیر برای هر فاز و همچنین به‌صورت مجموع قابل بررسی هستند.

اندازه‌گیری انرژی

دستگاه علاوه بر توان، قابلیت اندازه‌گیری انرژی را نیز ارائه می‌دهد:

• Wh
• Varh
• VAh

بنابراین می‌توان از آن برای پایش مصرف انرژی و تحلیل رفتار بار در طول زمان نیز استفاده کرد.

Power Factor و DPF

VICTOR 5000B امکان اندازه‌گیری:

PF – Power Factor

و:

DPF – Displacement Power Factor / COSφ

را دارد.

این قابلیت به کاربر اجازه می‌دهد علاوه بر بررسی توان، وضعیت ضریب توان و رابطه فاز بین ولتاژ و جریان را نیز بررسی کند.

نمایش دیاگرام فازوری

5000B دارای قابلیت Phasor Diagram است.

در این حالت رابطه فاز بین ولتاژها و جریان‌ها به‌صورت گرافیکی نمایش داده می‌شود.

این قابلیت برای بررسی:

• ترتیب فازها
• اختلاف فاز
• وضعیت بار
• مشکلات اتصال
• عدم تعادل
• خطاهای سیم‌بندی

بسیار کاربردی است.

اندازه‌گیری عدم تعادل سه‌فاز

در سیستم‌های سه‌فاز، عدم تعادل ولتاژ یا جریان می‌تواند باعث افزایش تلفات و مشکلات عملکرد تجهیزات شود.

VICTOR 5000B قابلیت اندازه‌گیری:

Three-Phase Voltage Unbalance

و:

Three-Phase Current Unbalance

را دارد.

این قابلیت برای بررسی وضعیت موتورهای سه‌فاز و شبکه‌های صنعتی اهمیت ویژه‌ای دارد.

اندازه‌گیری فلیکر ولتاژ

دستگاه امکان اندازه‌گیری Short-Term Voltage Flicker – PST را نیز دارد.

فلیکر به تغییرات قابل مشاهده یا محسوس در سطح ولتاژ گفته می‌شود که می‌تواند در اثر تغییرات بار، تجهیزات قدرت و فرآیندهای صنعتی ایجاد شود.

5000B با قابلیت تحلیل فلیکر، ابزار مناسبی برای بررسی کیفیت ولتاژ شبکه محسوب می‌شود.

K-Factor ترانسفورماتور

یکی از قابلیت‌های حرفه‌ای دستگاه، محاسبه:

Transformer K-Factor

است.

K-Factor در ارزیابی اثر بارهای هارمونیکی بر ترانسفورماتورها اهمیت دارد و می‌تواند در تصمیم‌گیری برای بررسی شرایط بار و میزان derating ترانسفورماتور مورد استفاده قرار گیرد.

ثبت ترنزینت و تغییرات لحظه‌ای

VICTOR 5000B قابلیت Transient Capture دارد.

این عملکرد برای ثبت تغییرات سریع و غیرعادی در ولتاژ و جریان طراحی شده است؛ از جمله:

• Voltage Sag
• Voltage Swell
• Short Interruption
• Transient Overvoltage
• Inrush Current
• تغییرات لحظه‌ای جریان و ولتاژ
• اعوجاج‌های لحظه‌ای شکل موج

در منابع فنی خانواده 5000 امکان ذخیره تا 150 مجموعه شکل موج ترنزینت اعلام شده است.

اندازه‌گیری جریان راه‌اندازی

یکی از قابلیت‌های مهم برای تکنسین‌های برق صنعتی، Starting Current / Inrush Current Mode است.

این قابلیت برای مشاهده جریان راه‌اندازی تجهیزات، به‌خصوص بارهایی مانند:

• موتورهای الکتریکی
• کمپرسورها
• پمپ‌ها
• ترانسفورماتورها
• تجهیزات دارای جریان هجومی

کاربرد دارد.

طبق مشخصات منتشرشده، حالت ثبت جریان راه‌اندازی امکان ثبت شکل موج تا 100 ثانیه را فراهم می‌کند.

ثبت روند تغییرات Trend Recording

5000B برای پایش طولانی‌مدت نیز طراحی شده است.

در مشخصات خانواده 5000، امکان ثبت هم‌زمان 20 پارامتر الکتریکی با فاصله نمونه‌برداری 5 ثانیه و ثبت اطلاعات برای حداکثر حدود 300 روز اعلام شده است.

این قابلیت برای بررسی رفتار شبکه در ساعات و روزهای مختلف بسیار کاربردی است.

سیستم ثبت آلارم

5000B می‌تواند شرایط مختلف پارامترهای الکتریکی را تحت نظر داشته باشد و در صورت رخ دادن شرایط تعیین‌شده، اطلاعات را در قالب Alarm Log ثبت کند.

در مشخصات خانواده 5000، امکان ثبت تا:

12,800 رکورد آلارم

اعلام شده است.

نمایشگر رنگی بزرگ

دستگاه از نمایشگر رنگی بزرگ برای نمایش اطلاعات استفاده می‌کند.

در مشخصات خانواده VICTOR 5000، نمایشگر:

5.6-inch Color LCD

با رزولوشن:

640 × 480 pixels

اعلام شده است.

استفاده از رنگ‌های مختلف برای نمایش فازها باعث می‌شود تشخیص پارامترها، شکل موج‌ها، نمودار هارمونیک و دیاگرام فازوری آسان‌تر شود.

حافظه و ذخیره اطلاعات

برای ثبت اطلاعات، دستگاه دارای حافظه داخلی و کارت حافظه است.

طبق اطلاعات فنی خانواده 5000:

• تا 60 تصویر از صفحه
• تا 150 مجموعه شکل موج ترنزینت
• تا 12,800 رکورد آلارم
• Trend Recording تا حدود 300 روز
• ذخیره هم‌زمان تا 20 پارامتر

پشتیبانی می‌شود.

ارتباط USB

VICTOR 5000B دارای USB Communication است که برای انتقال اطلاعات و ارتباط با کامپیوتر کاربرد دارد.

این قابلیت در پروژه‌هایی که نیاز به ثبت، آرشیو و تحلیل اطلاعات اندازه‌گیری‌شده دارند، بسیار مفید است.

کاربردهای VICTOR 5000B

⚡ شبکه‌های سه‌فاز

• تحلیل کیفیت برق
• بررسی وضعیت ولتاژ و جریان
• بررسی عدم تعادل فازها
• تحلیل توان و انرژی

🏭 صنایع

• کارخانه‌ها
• خطوط تولید
• ماشین‌آلات صنعتی
• موتورخانه‌ها
• تجهیزات قدرت

🔌 عیب‌یابی شبکه

• بررسی افت ولتاژ
• بررسی افزایش ولتاژ
• تشخیص هارمونیک
• بررسی THD
• تشخیص جریان هجومی
• ثبت ترنزینت

⚙️ موتور و تجهیزات دوار

• بررسی جریان راه‌اندازی
• بررسی عدم تعادل جریان
• بررسی توان مصرفی
• بررسی ضریب توان

🔋 ترانسفورماتورها

• بررسی K-Factor
• تحلیل بار هارمونیکی
• پایش توان و انرژی
• بررسی کیفیت توان ورودی و خروجی

🏢 تأسیسات و مدیریت انرژی

• پایش مصرف انرژی
• ثبت Trend
• مقایسه عملکرد بارها
• بررسی مشکلات کیفیت توان

مزایای VICTOR 5000B

•  آنالیزر حرفه‌ای کیفیت توان سه‌فاز
• 4 کانال ولتاژ + 4 کانال جریان
•  اندازه‌گیری True RMS
•  تحلیل هارمونیک تا 50th
•  اندازه‌گیری THD
•  اندازه‌گیری W / Var / VA
•  اندازه‌گیری Wh / Varh / VAh
•  PF و DPF
•  K-Factor ترانسفورماتور
•  فلیکر ولتاژ
•  عدم تعادل سه‌فاز
•  نمایش شکل موج Real-Time
•  نمایش دیاگرام فازوری
•  ثبت ترنزینت
•  ثبت جریان راه‌اندازی تا 100 ثانیه
•  ثبت Trend تا حدود 300 روز
•  ثبت 12,800 آلارم
•  ذخیره 60 تصویر از صفحه
•  نمایشگر رنگی 5.6 اینچی
•  USB

جمع‌بندی

VICTOR 5000B را باید در رده آنالایزرهای حرفه‌ای کیفیت توان و انرژی قرار داد، نه صرفاً یک پاورمتر سه‌فاز. این دستگاه با 4 کانال ولتاژ و 4 کانال جریان، قابلیت بررسی هم‌زمان شبکه سه‌فاز و نول را داشته و مجموعه کاملی از پارامترهای ولتاژ، جریان، توان، انرژی، ضریب توان، هارمونیک، THD، فلیکر، عدم تعادل، K-Factor و ترنزینت را در اختیار کاربر قرار می‌دهد.

قابلیت ثبت ترنزینت، پایش جریان راه‌اندازی، ثبت آلارم، Trend Recording بلندمدت و انتقال اطلاعات از طریق USB نیز باعث شده این مدل برای عیب‌یابی تخصصی شبکه‌های برق، نگهداری و تعمیرات، مدیریت انرژی و پایش کیفیت توان در محیط‌های صنعتی گزینه‌ای بسیار کاربردی باشد.
