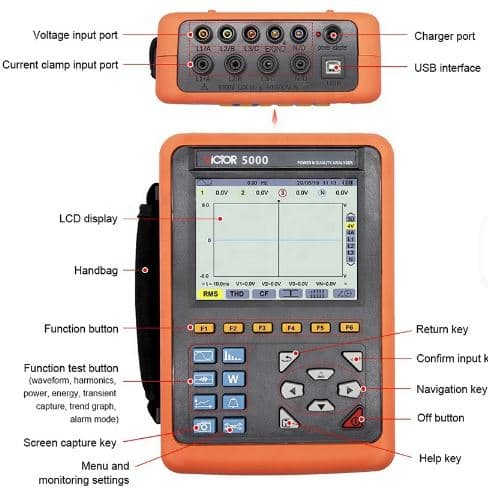

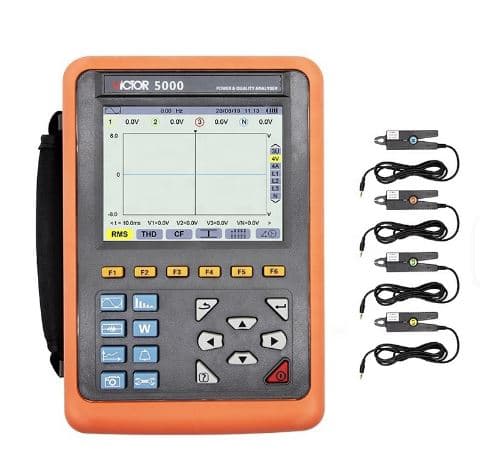

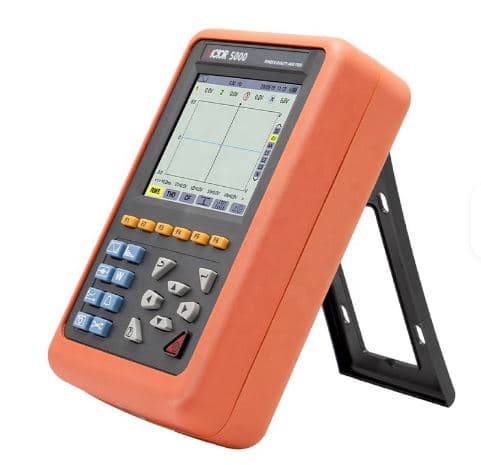

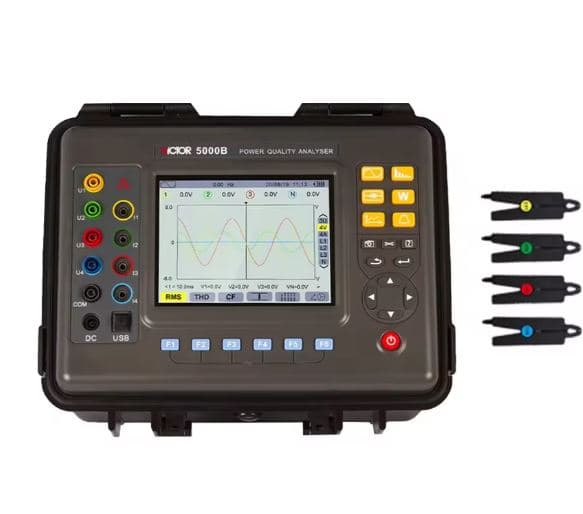

پاور آنالایزر 3 فاز 5000 برند VICTOR

پاور آنالایزر 3 فاز 5000 برند VICTOR

پاور آنالایزر سه فاز VICTOR 5000 یک دستگاه حرفه‌ای، چندمنظوره و هوشمند برای اندازه‌گیری، پایش و تحلیل کیفیت توان شبکه‌های الکتریکی است که به‌طور ویژه برای تست‌های میدانی سیستم‌های سه‌فاز طراحی شده است.

این دستگاه با برخورداری از 4 کانال ولتاژ و 4 کانال جریان امکان اندازه‌گیری هم‌زمان ولتاژ و جریان سه فاز به همراه جریان نول را فراهم می‌کند و مجموعه گسترده‌ای از پارامترهای الکتریکی شامل ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، انرژی، ضریب توان، DPF، هارمونیک، THD، فلیکر، عدم تعادل سه‌فاز و K-Factor ترانسفورماتور را اندازه‌گیری و تحلیل می‌کند.

VICTOR 5000 علاوه بر اندازه‌گیری‌های پایه، امکانات تخصصی مانند نمایش شکل موج لحظه‌ای، دیاگرام فازوری، تحلیل هارمونیک تا مرتبه 50، ثبت ترنزینت، پایش جریان راه‌اندازی، ثبت آلارم و ثبت طولانی‌مدت Trend را نیز در اختیار کاربر قرار می‌دهد.

به همین دلیل این دستگاه را می‌توان یک آنالایزر کامل کیفیت توان دانست، نه صرفاً یک پاورمتر سه‌فاز.

ویژگی‌های کلیدی VICTOR 5000

• پاور آنالایزر حرفه‌ای سه‌فاز
• آنالیزر کیفیت توان و انرژی
• 4 کانال ولتاژ + 4 کانال جریان
• اندازه‌گیری هم‌زمان فازهای A، B و C و نول
• اندازه‌گیری True RMS
• اندازه‌گیری مؤلفه DC ولتاژ
• اندازه‌گیری Peak ولتاژ و جریان
• اندازه‌گیری حداقل و حداکثر مقادیر نیم‌سیکل
• نمایش شکل موج Real-Time
• نمایش دیاگرام فازوری
• تحلیل هارمونیک تا مرتبه 50
• اندازه‌گیری THD
• اندازه‌گیری توان اکتیو، راکتیو و ظاهری
• اندازه‌گیری انرژی اکتیو، راکتیو و ظاهری
• اندازه‌گیری PF و DPF
• اندازه‌گیری COSφ و TANφ
• اندازه‌گیری K-Factor ترانسفورماتور
• اندازه‌گیری فلیکر کوتاه‌مدت ولتاژ
• اندازه‌گیری عدم تعادل ولتاژ و جریان سه‌فاز
• ثبت ترنزینت
• پایش جریان راه‌اندازی
• ثبت Trend بلندمدت
• سیستم ثبت آلارم
• قابلیت ذخیره تصویر از صفحه
• حافظه داخلی و کارت حافظه
• ارتباط USB با کامپیوتر
• نمایشگر رنگی 5.6 اینچی
• منوی فارسی ندارد؛ رابط کاربری چینی و انگلیسی است
• بدنه مقاوم در برابر ضربه و مناسب استفاده میدانی

4 کانال ولتاژ و 4 کانال جریان

یکی از مهم‌ترین مزیت‌های VICTOR 5000، ساختار 4U/4I است.

یعنی دستگاه دارای:

4 کانال ولتاژ

و

4 کانال جریان

است.

چهار کانال ولتاژ برای اندازه‌گیری ولتاژهای سه فاز و نول استفاده می‌شوند و چهار کانال جریان نیز امکان اندازه‌گیری جریان فازهای A، B، C و جریان نول را فراهم می‌کنند.

این معماری برای تحلیل دقیق سیستم‌های سه‌فاز بسیار کاربردی است؛ مخصوصاً زمانی که بررسی جریان نول و عدم تعادل شبکه اهمیت داشته باشد.

اندازه‌گیری True RMS

VICTOR 5000 از True RMS برای اندازه‌گیری ولتاژ و جریان استفاده می‌کند.

این ویژگی در شبکه‌هایی که شکل موج آنها به دلیل وجود بارهای غیرخطی کاملاً سینوسی نیست، اهمیت زیادی دارد.

به همین دلیل دستگاه برای بررسی شبکه‌هایی که در آنها تجهیزاتی مانند:

• درایو موتور
• UPS
• رکتیفایر
• منابع تغذیه سوئیچینگ
• تجهیزات الکترونیک قدرت
• بارهای صنعتی غیرخطی

وجود دارند، گزینه مناسبی است.

محدوده اندازه‌گیری ولتاژ

طبق مشخصات فنی VICTOR 5000:

ولتاژ فاز به نول

1.0V تا 1000V

ولتاژ خط به خط

1.0V تا 2000V

است.

بنابراین این دستگاه برای طیف گسترده‌ای از شبکه‌های برق صنعتی و تأسیسات سه‌فاز قابل استفاده است.

اندازه‌گیری جریان تا 3000 آمپر

رنج جریان در VICTOR 5000 به نوع کلمپ یا سنسور جریان مورد استفاده بستگی دارد.

سازنده چند نوع سنسور جریان برای دستگاه ارائه کرده است، از جمله:

بنابراین در صورت استفاده از سنسور انعطاف‌پذیر 300F Rogowski Coil، دستگاه می‌تواند جریان‌هایی تا 3000A را اندازه‌گیری کند.

نکته مهم برای سایت: بهتر است ننویسی «رنج جریان دستگاه 3000 آمپر» بدون توضیح؛ چون رنج واقعی به سنسور جریان انتخاب‌شده وابسته است.

تحلیل هارمونیک تا مرتبه 50

VICTOR 5000 قابلیت تحلیل هارمونیک ولتاژ و جریان را تا:

50th Harmonic

دارد.

دستگاه می‌تواند مقدار هارمونیک هر فاز را نمایش داده و نسبت هارمونیک‌ها را به‌صورت نمودار میله‌ای نمایش دهد.

این قابلیت برای تشخیص مشکلات کیفیت توان ناشی از بارهای غیرخطی بسیار مهم است.

اندازه‌گیری THD

یکی از پارامترهای مهم در تحلیل کیفیت توان، Total Harmonic Distortion یا THD است.

VICTOR 5000 امکان اندازه‌گیری THD ولتاژ و جریان را فراهم می‌کند و کاربر می‌تواند میزان اعوجاج هارمونیکی شبکه را بررسی کند.

این قابلیت در عیب‌یابی سیستم‌هایی که دارای تجهیزات الکترونیک قدرت و بارهای غیرخطی هستند، اهمیت زیادی دارد.

اندازه‌گیری توان اکتیو، راکتیو و ظاهری

VICTOR 5000 می‌تواند پارامترهای اصلی توان را برای هر فاز و مجموع سیستم اندازه‌گیری کند:

• Active Power – W
• Reactive Power – Var
• Apparent Power – VA

همچنین امکان اندازه‌گیری انرژی متناظر با آنها را نیز دارد:

• Wh
• Varh
• VAh

ضریب توان PF و DPF

این دستگاه علاوه بر توان، قابلیت اندازه‌گیری:

PF – Power Factor

و

DPF – Displacement Power Factor

را نیز دارد.

همچنین پارامترهای COSφ و TANφ در مجموعه پارامترهای قابل ثبت دستگاه قرار دارند.

این اطلاعات برای بررسی وضعیت بار، راندمان مصرف انرژی و سیستم‌های اصلاح ضریب توان کاربرد دارد.

نمایش دیاگرام فازوری

VICTOR 5000 دارای Phasor Diagram است.

دیاگرام فازوری به کاربر اجازه می‌دهد رابطه زاویه‌ای بین ولتاژ و جریان فازهای مختلف را به شکل گرافیکی مشاهده کند.

این قابلیت برای بررسی:

• ترتیب فازها
• اختلاف فاز
• وضعیت بار
• خطاهای سیم‌بندی
• عدم تعادل
• وضعیت جریان و ولتاژ

بسیار مفید است.

اندازه‌گیری عدم تعادل سه‌فاز

VICTOR 5000 قابلیت اندازه‌گیری Three-Phase Unbalance را برای:

• ولتاژ
• جریان

دارد.

این قابلیت در سیستم‌های سه‌فاز صنعتی اهمیت زیادی دارد؛ زیرا عدم تعادل می‌تواند موجب افزایش تلفات، گرم‌شدن تجهیزات و ایجاد مشکل در موتورهای سه‌فاز شود.

اندازه‌گیری فلیکر ولتاژ

VICTOR 5000 قابلیت اندازه‌گیری Short-Term Voltage Flicker / PST را نیز دارد.

این ویژگی برای بررسی ناپایداری‌های کوتاه‌مدت ولتاژ که می‌توانند در اثر تغییرات بار و تجهیزات پرمصرف ایجاد شوند، مورد استفاده قرار می‌گیرد.

K-Factor ترانسفورماتور

یکی از قابلیت‌های تخصصی این پاور آنالایزر، اندازه‌گیری:

Transformer K-Factor

است.

K-Factor برای ارزیابی تأثیر جریان‌های هارمونیکی بر ترانسفورماتورها اهمیت دارد و می‌تواند در تحلیل شرایط بار و ارزیابی نیاز به کاهش ظرفیت ترانسفورماتور مورد استفاده قرار گیرد.

ثبت ترنزینت‌ها

VICTOR 5000 دارای قابلیت Transient Capture است.

این قابلیت برای ثبت تغییرات سریع ولتاژ و جریان طراحی شده و می‌تواند مواردی مانند:

• نوسانات ولتاژ و جریان
• افزایش ناگهانی ولتاژ
• افت ناگهانی ولتاژ
• وقفه کوتاه‌مدت
• اضافه‌ولتاژهای گذرا
• جریان ضربه‌ای
• اعوجاج لحظه‌ای شکل موج

را ثبت کند.

طبق مشخصات فنی سازنده، دستگاه قابلیت ذخیره حداکثر 150 مجموعه شکل موج ترنزینت را دارد.

اندازه‌گیری جریان راه‌اندازی Inrush Current

یکی از قابلیت‌های کاربردی VICTOR 5000 برای برق صنعتی، Starting Current Mode است.

این حالت برای بررسی جریان هجومی و جریان راه‌اندازی تجهیزاتی مانند:

• موتورهای الکتریکی
• پمپ‌ها
• کمپرسورها
• ترانسفورماتورها
• ماشین‌آلات صنعتی

استفاده می‌شود.

دستگاه می‌تواند فرآیند راه‌اندازی را تا حدود:

100 ثانیه

ثبت کند و شکل موج جریان و ولتاژ را در طول فرآیند نمایش دهد.

ثبت Trend تا حدود 300 روز

برای پایش طولانی‌مدت شبکه، VICTOR 5000 دارای قابلیت Trend Recording است.

طبق اطلاعات فنی سازنده، امکان ثبت هم‌زمان 20 پارامتر با فاصله زمانی 5 ثانیه وجود دارد و با این تنظیم می‌توان تا حدود 300 روز اطلاعات روندی را ذخیره کرد.

این قابلیت برای بررسی رفتار شبکه در ساعات، روزها و دوره‌های مختلف بسیار ارزشمند است.

سیستم ثبت آلارم

کاربر می‌تواند برای پارامترهای مختلف، حدود مجاز تعیین کند و دستگاه در صورت عبور مقدار اندازه‌گیری‌شده از محدوده تعیین‌شده، آلارم ایجاد و ثبت کند.

طبق اطلاعات فنی VICTOR 5000، امکان تعریف تا 40 نوع پارامتر/شرایط آلارم و ذخیره حداکثر:

12,800 رکورد آلارم

وجود دارد.

این قابلیت برای پایش خودکار و تشخیص رخدادهای غیرعادی شبکه بسیار کاربردی است.

نمایشگر رنگی 5.6 اینچی

VICTOR 5000 به یک نمایشگر رنگی بزرگ:

5.6 Inch LCD

با رزولوشن:

640 × 480 Pixel

مجهز است.

اطلاعات فازهای مختلف، شکل موج، نمودار هارمونیک و دیاگرام فازوری با رنگ‌های مختلف نمایش داده می‌شوند تا تشخیص پارامترهای مربوط به هر فاز ساده‌تر باشد.

حافظه و ذخیره اطلاعات

VICTOR 5000 امکانات مناسبی برای ثبت اطلاعات دارد:

• ذخیره حداکثر 60 تصویر از صفحه
• ذخیره حداکثر 150 مجموعه شکل موج ترنزینت
• ذخیره حداکثر 12,800 رکورد آلارم
• ثبت Trend تا حدود 300 روز
• ثبت هم‌زمان 20 پارامتر
• کارت حافظه داخلی 2GB برای ثبت اطلاعات طولانی‌مدت

این امکانات باعث می‌شوند دستگاه برای پروژه‌های پایش طولانی‌مدت نیز مناسب باشد.

ارتباط USB و نرم‌افزار

VICTOR 5000 از طریق USB به کامپیوتر متصل می‌شود.

از طریق ارتباط USB می‌توان اطلاعات ثبت‌شده مانند:

• شکل موج‌ها
• ترنزینت‌ها
• Trend
• آلارم‌ها
• تصاویر صفحه

را به کامپیوتر منتقل و بررسی کرد.

طراحی و تغذیه

VICTOR 5000 یک دستگاه پرتابل و مناسب تست‌های میدانی است.

ابعاد دستگاه حدود:

240 × 170 × 68 میلی‌متر

و وزن آن حدود 1.2 کیلوگرم اعلام شده است.

تغذیه دستگاه نیز توسط باتری لیتیوم‌یون قابل شارژ 9.6V انجام می‌شود و زمان کارکرد مداوم حدود 8 ساعت اعلام شده است.

کاربردهای VICTOR 5000

⚡ شبکه‌های برق سه‌فاز

• تحلیل کیفیت توان
• بررسی ولتاژ و جریان
• بررسی عدم تعادل
• اندازه‌گیری توان و انرژی

🏭 صنایع و کارخانه‌ها

• خطوط تولید
• ماشین‌آلات صنعتی
• موتورخانه‌ها
• تابلوهای برق
• تجهیزات قدرت

🔧 عیب‌یابی کیفیت توان

• بررسی افت و افزایش ولتاژ
• تحلیل هارمونیک
• بررسی THD
• تشخیص ترنزینت
• بررسی فلیکر
• تشخیص جریان هجومی

⚙️ موتورها و تجهیزات صنعتی

• اندازه‌گیری جریان راه‌اندازی
• بررسی عدم تعادل جریان
• تحلیل توان مصرفی
• بررسی ضریب توان

🔋 ترانسفورماتورها

• بررسی K-Factor
• تحلیل بارهای هارمونیکی
• پایش توان
• بررسی کیفیت توان

🏢 تأسیسات و مدیریت انرژی

• پایش طولانی‌مدت شبکه
• ثبت Trend
• ثبت رخدادهای غیرعادی
• تحلیل مصرف انرژی

مزایای VICTOR 5000

•  پاور آنالایزر حرفه‌ای سه‌فاز
• 4 کانال ولتاژ + 4 کانال جریان
•  True RMS
•  اندازه‌گیری جریان نول
•  اندازه‌گیری ولتاژ تا 1000V فاز به نول
•  اندازه‌گیری ولتاژ خط به خط تا 2000V
•  تحلیل هارمونیک تا مرتبه 50
•  اندازه‌گیری THD
•  اندازه‌گیری W / Var / VA
•  اندازه‌گیری Wh / Varh / VAh
•  PF و DPF
•  K-Factor ترانسفورماتور
•  Voltage Flicker
•  Three-Phase Unbalance
•  نمایش Waveform
•  نمایش Phasor Diagram
•  ثبت 150 مجموعه ترنزینت
•  ثبت جریان راه‌اندازی تا 100 ثانیه
•  ثبت Trend تا حدود 300 روز
•  ثبت 12,800 رکورد آلارم
•  ذخیره 60 تصویر از صفحه
•  نمایشگر رنگی 5.6 اینچی
•  کارت حافظه 2GB
•  ارتباط USB
•  باتری قابل شارژ با حدود 8 ساعت کارکرد

جمع‌بندی

VICTOR 5000 یک پاور آنالایزر سه‌فاز حرفه‌ای و چندمنظوره است که برای تحلیل کامل وضعیت شبکه‌های الکتریکی طراحی شده است. وجود 4 کانال ولتاژ و 4 کانال جریان امکان بررسی هم‌زمان سه فاز و نول را فراهم می‌کند و دستگاه می‌تواند علاوه بر پارامترهای اصلی برق، اطلاعات تخصصی مربوط به هارمونیک تا مرتبه 50، THD، توان، انرژی، PF، DPF، فلیکر، عدم تعادل و K-Factor را نیز ارائه دهد.

قابلیت‌های پیشرفته‌ای مانند Transient Capture، Inrush Current، Trend Recording، Alarm Logging، نمایش شکل موج و دیاگرام فازوری باعث می‌شوند VICTOR 5000 برای عیب‌یابی شبکه‌های برق، نگهداری و تعمیرات، پایش کیفیت توان، مدیریت انرژی و تحلیل تجهیزات صنعتی گزینه‌ای قدرتمند باشد.
