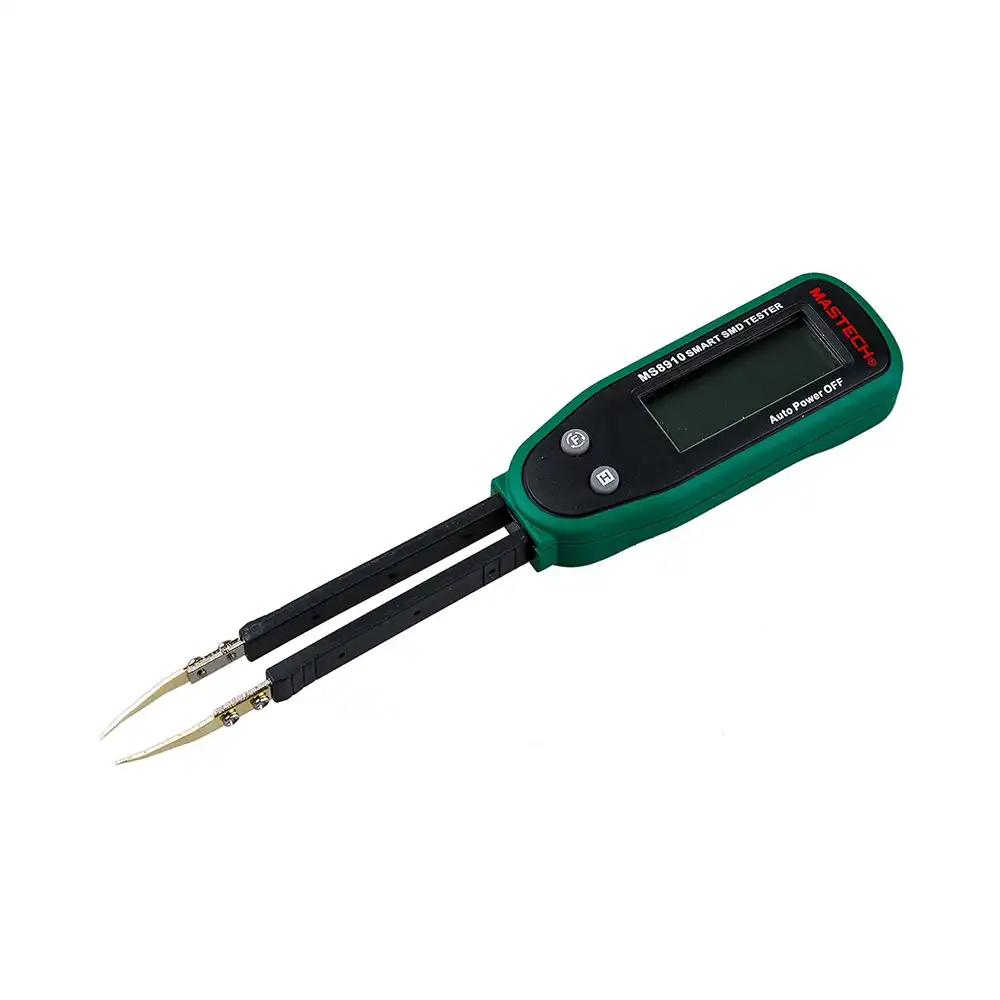

SMD تستر MS8910 برند MASTECH
دانلود فایلها
روش های ارسال
- SMD تستر هوشمند MASTECH MS8910 یک ابزار کوچک، سبک و تخصصی برای اندازهگیری و عیبیابی قطعات SMD است که برای تکنسینهای تعمیرات الکترونیک، تعمیرکاران برد، مهندسان و علاقهمندان به پروژههای الکترونیکی طراحی شده است.این دستگاه با استفاده از دو پراب دقیق و روکشدار امکان تماس مستقیم با قطعات کوچک روی برد را فراهم میکند و میتواند بهصورت خودکار نوع قطعه مورد آزمایش را تشخیص دهد. MS8910 قادر است مقاومت، ظرفیت خازنی، دیود و پیوستگی مدار را شناسایی و اندازهگیری کند.
مشخصات فنی برای این محصول ثبت نشده است.
توضیحات محصول
SMD تستر MS8910 برند MASTECH
SMD تستر هوشمند MASTECH MS8910 یک ابزار کوچک، سبک و تخصصی برای اندازهگیری و عیبیابی قطعات SMD است که برای تکنسینهای تعمیرات الکترونیک، تعمیرکاران برد، مهندسان و علاقهمندان به پروژههای الکترونیکی طراحی شده است.
این دستگاه با استفاده از دو پراب دقیق و روکشدار امکان تماس مستقیم با قطعات کوچک روی برد را فراهم میکند و میتواند بهصورت خودکار نوع قطعه مورد آزمایش را تشخیص دهد. MS8910 قادر است مقاومت، ظرفیت خازنی، دیود و پیوستگی مدار را شناسایی و اندازهگیری کند.
یکی از مهمترین مزایای این دستگاه، Auto Scanning است؛ یعنی کاربر لازم نیست برای هر قطعه ابتدا عملکرد مربوطه را انتخاب کند. دستگاه در حالت اسکن، با تماس پرابها با قطعه، نوع اندازهگیری مناسب را تشخیص داده و مقدار را روی نمایشگر نشان میدهد.

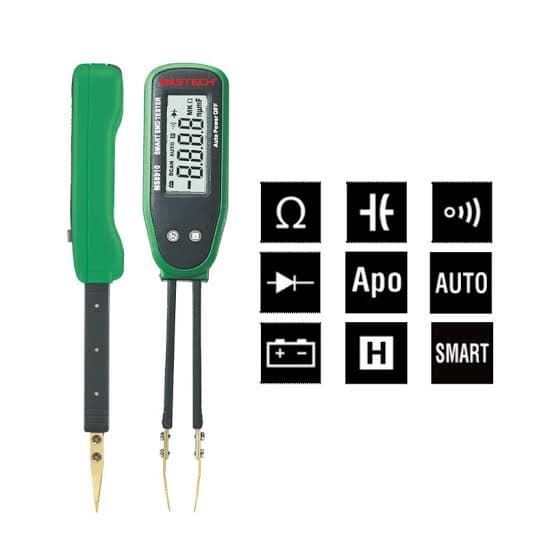

ویژگیهای کلیدی MASTECH MS8910
- SMD Tester هوشمند
- مناسب تست قطعات SMD
- اندازهگیری مقاومت
- اندازهگیری ظرفیت خازنی
- تست دیود
- تست پیوستگی مدار
- Auto Scanning
- Auto Range
- انتخاب دستی عملکرد
- نمایشگر 3000 Counts
- Data Hold
- Auto Power Off
- نمایشگر Low Battery
- پرابهای تست مناسب قطعات کوچک
- ابعاد بسیار جمعوجور
- وزن تنها حدود 48 گرم
- تغذیه با یک باتری CR2032
- مناسب تعمیرات و عیبیابی بردهای الکترونیکی
- مناسب پروژههای حرفهای و Hobby
- دارای گواهیهای CE / ETL / RoHS
تست هوشمند قطعات SMD
MS8910 برای تست قطعات کوچک طراحی شده است؛ به همین دلیل فرم بدنه و پرابهای آن با مولتیمترهای معمولی تفاوت دارد.
کاربر میتواند پرابهای دستگاه را مستقیماً روی دو پایه قطعه SMD قرار دهد و دستگاه عملیات اندازهگیری را انجام دهد.
این ویژگی بهخصوص برای قطعاتی مانند:
- مقاومتهای SMD
- خازنهای SMD
- دیودهای SMD
- قطعات موجود روی PCB
بسیار کاربردی است.
در حالت Auto Scanning، دستگاه میتواند بین مقاومت، خازن، دیود و پیوستگی مدار تشخیص لازم را انجام دهد.
اندازهگیری مقاومت تا 30MΩ
یکی از قابلیتهای اصلی MASTECH MS8910، اندازهگیری مقاومت در محدوده گسترده است.
رنجهای مقاومت شامل:
300Ω / 3kΩ / 30kΩ / 300kΩ / 3MΩ / 30MΩ
است.
رزولوشن نیز بسته به رنج از:
0.1Ω تا 10kΩ
متغیر است.
دقت اندازهگیری مقاومت
در رنجهای پایینتر:
±(1.0% + 2 Digit)
و در رنج 30MΩ:
±(1.2% + 3 Digit)
اعلام شده است.
این محدوده برای تست طیف گستردهای از مقاومتهای SMD و قطعات مقاومتی روی برد مناسب است.
اندازهگیری ظرفیت خازنی تا 30mF
MS8910 علاوه بر مقاومت، یک Capacitance Meter تخصصی برای تست قطعات SMD نیز محسوب میشود.
محدودههای ظرفیت خازنی دستگاه عبارتاند از:
3nF / 30nF / 300nF / 3µF / 30µF / 300µF / 3mF / 30mF
رزولوشن بسته به رنج از:
1pF تا 10µF
متغیر است.
دقت اندازهگیری ظرفیت
برای رنجهای پایینتر:
±(2.0% + 3 Digit)
و برای رنجهای بالاتر:
±(3.0% + 3 Digit)
اعلام شده است.
این قابلیت برای تست خازنهای SMD و بررسی سریع قطعات روی برد بسیار کاربردی است.
Auto Scanning؛ تشخیص خودکار قطعه
یکی از ویژگیهای جذاب MS8910، Auto Scanning است.
در این حالت دستگاه بهصورت خودکار نوع اندازهگیری مورد نیاز را تشخیص میدهد و کاربر فقط کافی است پرابها را به دو پایه قطعه متصل کند.
دستگاه میتواند بین:
Resistance → Capacitance → Diode → Continuity
عملیات مناسب را انتخاب کند.
این ویژگی باعث میشود فرآیند تست تعداد زیادی قطعه روی برد سریعتر شود.
تست دیود
MS8910 دارای حالت Diode Test نیز هست.
ولتاژ مدار باز تست دیود حدود:
2.8V
و جریان تست حدود:
2mA
است.
با استفاده از این حالت میتوان وضعیت دیودهای SMD و سایر پیوندهای نیمههادی را بررسی کرد.
تست پیوستگی با بیزر
MS8910 امکان Continuity Test را نیز دارد.
در صورتی که مقاومت مسیر از حد مشخص کمتر باشد، دستگاه با بیزر صوتی وجود پیوستگی را اعلام میکند. مشخصات رسمی MASTECH آستانه بیزر را حدود 30Ω اعلام میکند.
این قابلیت برای بررسی سریع:
- مسیرهای PCB
- ترکهای مدار
- اتصال پایهها
- سیمها
- کانکتورها
- اتصالات لحیمی
بسیار مفید است.
نمایشگر 3000 Counts
MASTECH MS8910 به نمایشگر دیجیتال با حداکثر:
3000 Counts
مجهز شده است.
نمایشگر اطلاعات اندازهگیری را بهصورت واضح نشان میدهد و برای کارهای تعمیراتی سریع طراحی شده است.
Data Hold
قابلیت Data Hold به کاربر اجازه میدهد مقدار اندازهگیریشده را روی نمایشگر ثابت نگه دارد.
این قابلیت زمانی کاربردی است که کاربر پس از اندازهگیری نیاز داشته باشد مقدار ثبتشده را بدون تغییر روی صفحه مشاهده کند.
Auto Range
MS8910 از Auto Ranging پشتیبانی میکند.
بنابراین دستگاه میتواند متناسب با مقدار قطعه، رنج مناسب اندازهگیری را بهصورت خودکار انتخاب کند.
در نتیجه برای تست سریع قطعات SMD، نیازی به انتخاب دستی مداوم رنج وجود ندارد.
Auto Power Off
برای جلوگیری از تخلیه باتری، MS8910 به قابلیت Auto Power Off مجهز شده است.
طبق دفترچه راهنما، در صورت عدم استفاده از دستگاه برای بیش از حدود 10 دقیقه، دستگاه بهصورت خودکار خاموش میشود.
طراحی بسیار کوچک و سبک
یکی از نقاط قوت MS8910 ابعاد بسیار کوچک آن است.
ابعاد اعلامشده توسط MASTECH:
175 × 32 × 20 میلیمتر
و وزن:
حدود 48 گرم
است.
به همین دلیل میتوان آن را بهراحتی در کیف ابزار، میز تعمیرات یا حتی جیب قرار داد.
تغذیه با باتری CR2032
MS8910 با تنها یک عدد باتری سکهای:
1 × 3V CR2032
کار میکند.
مصرف پایین و ابعاد کوچک باتری، یکی از دلایل طراحی بسیار جمعوجور این دستگاه است.
پرابهای مخصوص قطعات SMD
طراحی MS8910 بهگونهای است که پرابهای آن برای تماس با پایههای کوچک قطعات SMD مناسب باشند.
این موضوع هنگام کار روی بردهایی با قطعات متراکم اهمیت زیادی دارد و نسبت به استفاده از پرابهای بزرگ مولتیمترهای معمولی، کنترل بیشتری در اختیار کاربر قرار میدهد.
همچنین پرابهای یدکی در اقلام همراه دستگاه قرار دارند.
کاربردهای MASTECH MS8910
🔧 تعمیرات برد الکترونیکی
- تست سریع مقاومتهای SMD
- بررسی خازنهای SMD
- تست دیودها
- بررسی مسیرهای PCB
- پیدا کردن قطعات معیوب
💻 تعمیرات تجهیزات الکترونیکی
مناسب برای تعمیر:
- بردهای الکترونیکی
- منابع تغذیه
- تجهیزات دیجیتال
- مدارهای کنترلی
- تجهیزات صنعتی
- بردهای مصرفی و الکترونیکی
🧪 طراحی و آزمایش
برای مهندسان و علاقهمندان به الکترونیک نیز میتوان از MS8910 در پروژههای تحقیقاتی، آموزشی و Hobby استفاده کرد. MASTECH نیز کاربرد آن را برای تست SMD، جستوجوی خرابی و پروژههای حرفهای و Hobby معرفی کرده است.
اقلام همراه
در بستهبندی MS8910 موارد زیر ارائه میشود:
- دستگاه MS8910
- پرابهای تست
- پرابهای یدکی
- باتری CR2032
- دفترچه راهنما
- کیف/محافظ حمل
اقلام همراه در منابع رسمی و فروشگاهی MASTECH با جزئیات مشابه اعلام شدهاند.
مزایای MASTECH MS8910
- طراحی تخصصی برای قطعات SMD
- تشخیص خودکار نوع قطعه
- Auto Scanning
- Auto Range
- اندازهگیری مقاومت تا 30MΩ
- اندازهگیری ظرفیت تا 30mF
- تست دیود
- تست پیوستگی
- نمایشگر 3000 Counts
- Data Hold
- خاموشی خودکار
- وزن بسیار کم؛ حدود 48 گرم
- ابعاد بسیار کوچک
- پرابهای مناسب قطعات ریز
- مناسب تعمیرات برد و الکترونیک
جمعبندی
MASTECH MS8910 یک SMD تستر هوشمند و بسیار جمعوجور است که برای کسانی طراحی شده که با تعمیر و عیبیابی بردهای الکترونیکی و قطعات SMD سروکار دارند. این دستگاه برخلاف مولتیمترهای عمومی، تمرکز خود را روی تست سریع قطعاتی مانند مقاومت، خازن و دیود قرار داده و با قابلیت Auto Scanning میتواند نوع قطعه را بهصورت خودکار تشخیص دهد.
محدوده مقاومت تا 30MΩ، ظرفیت خازنی تا 30mF، تست دیود و پیوستگی، نمایشگر 3000 Counts و طراحی بسیار کوچک 175 × 32 × 20 میلیمتر باعث شده MS8910 به یک ابزار کاربردی برای میز تعمیرات، تعمیرکاران برد و تکنسینهای الکترونیک تبدیل شود.
جدول مشخصات فنی
جدول مشخصات برای این محصول ثبت نشده است.
