SMD تستر MS8911 برند MASTECH

SMD تستر MS8911 برند MASTECH

SMD تستر هوشمند MASTECH MS8911 یک ابزار تخصصی و حرفه‌ای برای شناسایی و اندازه‌گیری قطعات SMD است که با ترکیب قابلیت‌های یک LCR Meter و یک Component Identifier در قالبی بسیار جمع‌وجور طراحی شده است.

این دستگاه امکان اندازه‌گیری سه پارامتر اصلی قطعات الکترونیکی یعنی:

مقاومت (R) – ظرفیت خازنی (C) – اندوکتانس (L)

را فراهم می‌کند و به کمک قابلیت Auto Scanning می‌تواند نوع پارامتر مورد نیاز برای اندازه‌گیری را به‌صورت هوشمند تشخیص دهد. نمایشگر 6000 Counts، انتخاب رنج خودکار و دستی، Data Hold و قابلیت اندازه‌گیری در حالت AC و DC، MS8911 را به گزینه‌ای بسیار کاربردی برای تعمیرکاران برد، تکنسین‌های الکترونیک، آزمایشگاه‌ها و بخش تحقیق و توسعه تبدیل کرده است.

یکی از مهم‌ترین تفاوت‌های MS8911 با MS8910 این است که MS8911 علاوه بر R و C، قابلیت اندازه‌گیری L (اندوکتانس) را نیز دارد و می‌تواند اندوکتانس را تا 200H اندازه‌گیری کند. همچنین نمایشگر آن از 6000 Counts برخوردار است.

ویژگی‌های کلیدی MASTECH MS8911

• Smart SMD Tester (R/C/L)
• مناسب تست قطعات SMD
• اندازه‌گیری مقاومت
• اندازه‌گیری ظرفیت خازنی
• اندازه‌گیری اندوکتانس
• تشخیص هوشمند پارامتر اندازه‌گیری
• Auto Scanning
• Auto Range
• Manual Range
• نمایشگر 6000 Counts
• اندازه‌گیری مقاومت تا 20MΩ
• اندازه‌گیری ظرفیت تا 6mF
• اندازه‌گیری اندوکتانس تا 200H
• اندازه‌گیری در حالت AC و DC
• فرکانس تست AC تا 10kHz
• Data Hold
• Auto Power Off
• Low Battery Display
• طراحی قلمی و مشابه پنس
• پراب‌های مخصوص قطعات SMD
• باتری CR2450
• وزن حدود 90 گرم
• ابعاد حدود 186 × 35 × 23.6 میلی‌متر
• مناسب تعمیرات و عیب‌یابی بردهای الکترونیکی
• مناسب آزمایشگاه و R&D
• دارای گواهی‌های CE / ETL / RoHS

طراحی مخصوص قطعات SMD

یکی از مشکلات اصلی هنگام تست قطعات SMD، کوچک بودن ابعاد آنهاست. استفاده از پراب‌های معمولی مولتی‌متر برای قطعاتی مثل مقاومت‌ها، خازن‌ها و سلف‌های SMD می‌تواند دشوار باشد.

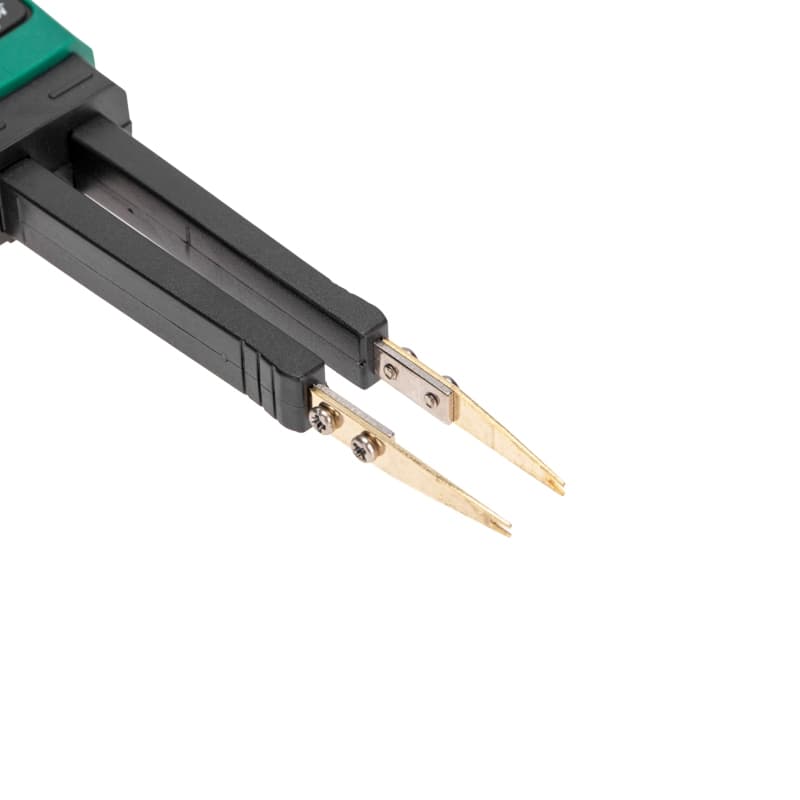

MS8911 با طراحی قلمی و پراب‌های نزدیک به ساختار پنس، برای همین نوع کار طراحی شده است.

کاربر می‌تواند دو سر پراب را روی دو پایه قطعه قرار داده و دستگاه مقدار پارامتر موردنظر را روی نمایشگر مشاهده کند.

این طراحی برای تست قطعات:

• مقاومت SMD
• خازن SMD
• سلف SMD
• چوک‌ها
• ترانسفورماتورهای کوچک
• قطعات موجود روی PCB

بسیار مناسب است. دفترچه راهنمای MS8911 نیز صراحتاً دستگاه را برای اندازه‌گیری Inductance، Capacitance و Resistance قطعات SMD معرفی می‌کند.

اندازه‌گیری مقاومت تا 20MΩ

MS8911 قادر است مقاومت را در محدوده:

60Ω تا 20MΩ

اندازه‌گیری کند.

در حالت تست با 0.5V RMS، رنج‌های اصلی عبارت‌اند از:

60Ω / 600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 20MΩ

رزولوشن نیز بسته به رنج از 0.01Ω تا 0.01MΩ متغیر است.

دقت اندازه‌گیری در حالت 0.5V RMS به‌صورت زیر اعلام شده است:

• 60Ω: ±(2.0% + 10)
• 600Ω تا 600kΩ: ±(1.0% + 5)
• 6MΩ و 20MΩ: ±(2.0% + 5)

این قابلیت برای تست مقاومت‌های SMD و همچنین بررسی مقاومت‌های موجود روی برد بسیار کاربردی است.

اندازه‌گیری مقاومت با روش AC و DC

یکی از ویژگی‌های مهم MS8911 نسبت به ابزارهای ساده‌تر، امکان اندازه‌گیری مقاومت با روش‌های مختلف تست است.

دستگاه از ولتاژ تست:

0.5V RMS / 0.1V RMS

استفاده می‌کند و امکان اندازه‌گیری مقاومت در حالت AC و DCR را فراهم می‌کند. دفترچه دستگاه نیز به وجود حالت DCR و قابلیت اندازه‌گیری AC اشاره می‌کند.

در حالت AC، فرکانس تست می‌تواند تا:

10kHz

باشد که برای اندازه‌گیری دقیق‌تر پارامترهای L، C و R کاربرد دارد.

اندازه‌گیری ظرفیت خازنی تا 6mF

MS8911 امکان اندازه‌گیری ظرفیت خازنی را از مقادیر بسیار پایین تا:

6mF

فراهم می‌کند.

رنج‌های اصلی در حالت 0.5V RMS عبارت‌اند از:

600pF / 6nF / 60nF / 600nF / 6µF / 60µF / 600µF / 6mF

رزولوشن از:

0.1pF

شروع می‌شود و با توجه به رنج انتخابی افزایش پیدا می‌کند.

دقت نیز بسته به رنج متفاوت است؛ برای مثال در رنج 600pF برابر ±(2.0% + 8) و در بسیاری از رنج‌های میانی ±(1.0% + 5) اعلام شده است.

این موضوع MS8911 را برای تست خازن‌های بسیار کوچک SMD بسیار کاربردی می‌کند.

اندازه‌گیری اندوکتانس تا 200H

مهم‌ترین ویژگی MS8911 نسبت به MS8910، قابلیت اندازه‌گیری Inductance است.

این دستگاه می‌تواند اندوکتانس را در محدوده:

600µH تا 200H

اندازه‌گیری کند.

رنج‌های اصلی شامل:

600µH / 6000µH / 60mH / 600mH / 6H / 60H / 200H

هستند.

رزولوشن در پایین‌ترین رنج:

0.1µH

است که برای بررسی سلف‌ها و چوک‌های کوچک SMD بسیار کاربردی است.

در رنج‌های میانی نیز رزولوشن تا 0.01mH، 0.1mH، 0.001H و 0.01H تغییر می‌کند.

قابلیت Auto Scanning

Auto Scanning یکی از مهم‌ترین قابلیت‌های هوشمند MS8911 است.

در این حالت کاربر بدون نیاز به انتخاب دستی عملکرد، قطعه را بین پراب‌ها قرار می‌دهد و دستگاه پارامتر مناسب را شناسایی و اندازه‌گیری می‌کند.

به همین دلیل هنگام کار با تعداد زیادی قطعه SMD، سرعت تست افزایش پیدا می‌کند.

این ویژگی به‌خصوص در تعمیرات برد و زمانی که نوع یا مشخصات قطعه مشخص نیست، بسیار مفید است.

شناسایی قطعات بدون مارک

یکی از کاربردهای مهم MS8911، کمک به شناسایی قطعات بدون مارک یا قطعاتی با کد نامشخص است.

برای مثال اگر یک مقاومت، خازن یا سلف SMD روی برد دارای کد ناخوانا یا بدون علامت باشد، می‌توان با اندازه‌گیری مقدار آن، مشخصات الکتریکی قطعه را بررسی کرد.

این قابلیت برای تعمیرکاران برد و مهندسان Reverse Engineering نیز بسیار کاربردی است.

نمایشگر 6000 Counts

MASTECH MS8911 دارای نمایشگر دیجیتال با حداکثر:

6000 Counts

است.

این مقدار در مقایسه با MS8910 که 3000 Counts است، یکی از تفاوت‌های مهم دو دستگاه محسوب می‌شود.

رزولوشن بالاتر نمایشگر باعث می‌شود تغییرات کوچک‌تر مقدار اندازه‌گیری‌شده نیز بهتر نمایش داده شوند.

Auto Range و Manual Range

MS8911 از هر دو حالت:

Auto Range

و

Manual Range

پشتیبانی می‌کند.

در حالت Auto Range، دستگاه متناسب با مقدار قطعه رنج مناسب را انتخاب می‌کند.

در حالت Manual نیز کاربر می‌تواند رنج موردنظر خود را انتخاب کند که در برخی اندازه‌گیری‌های تخصصی، کنترل بیشتری روی رزولوشن و نحوه تست ایجاد می‌کند.

Data Hold

قابلیت Data Hold امکان ثابت نگه داشتن مقدار اندازه‌گیری‌شده روی نمایشگر را فراهم می‌کند.

این قابلیت هنگام تست قطعات روی برد یا زمانی که مشاهده نمایشگر همزمان با نگه داشتن قطعه دشوار است، کاربردی خواهد بود.

Auto Power Off

برای جلوگیری از تخلیه باتری، MS8911 به قابلیت Auto Power Off مجهز شده است.

طبق دفترچه راهنما، اگر دستگاه بیش از حدود 5 دقیقه مورد استفاده قرار نگیرد، به‌صورت خودکار خاموش می‌شود.

اندازه‌گیری در فرکانس‌های مختلف

برای اندازه‌گیری‌های AC، MS8911 امکان انتخاب فرکانس تست را دارد.

فرکانس‌های تست اعلام‌شده عبارت‌اند از:

100Hz / 120Hz / 1kHz / 10kHz

این قابلیت برای اندازه‌گیری دقیق‌تر پارامترهای R، C و L اهمیت زیادی دارد، زیرا رفتار برخی قطعات وابسته به فرکانس است.

نمایش پارامترهای Q و D

MS8911 علاوه بر نمایش مقدار اصلی R، C و L، برای اندازه‌گیری قطعات مربوطه می‌تواند پارامترهای تکمیلی مانند:

Q Factor (ضریب کیفیت)

و

D Factor (ضریب اتلاف / Dissipation Factor)

را نیز در فرآیند اندازه‌گیری به‌صورت هوشمند مدیریت کند. دفترچه دستگاه حالت‌های C+D / L+Q / R+Q را برای اندازه‌گیری‌های مرتبط ذکر می‌کند.

این قابلیت باعث می‌شود MS8911 از یک تستر ساده SMD فراتر رفته و به یک ابزار کاربردی‌تر برای تحلیل قطعات الکترونیکی تبدیل شود.

باتری CR2450

منبع تغذیه دستگاه:

1 × CR2450 3V

است.

باتری سکه‌ای باعث شده طراحی MS8911 بدون نیاز به باتری‌های بزرگ، همچنان بسیار کوچک و قابل حمل باقی بماند.

طراحی سبک و قابل حمل

ابعاد MS8911 حدود:

186 × 35 × 23.6 میلی‌متر

و وزن آن حدود:

90 گرم

است.

این ابعاد باعث می‌شود دستگاه به‌راحتی در کیف ابزار یا روی میز تعمیرات قرار بگیرد و برای استفاده طولانی‌مدت نیز نسبتاً سبک باشد.

کاربردهای MASTECH MS8911

🔧 تعمیرات برد الکترونیکی

• تست مقاومت‌های SMD
• تست خازن‌های SMD
• تست سلف و چوک
• شناسایی قطعات بدون مارک
• بررسی قطعات معیوب
• عیب‌یابی PCB

🔬 آزمایشگاه و R&D

MS8911 برای آزمایشگاه‌های الکترونیک و بخش‌های تحقیق و توسعه که نیاز به اندازه‌گیری سریع R/C/L دارند نیز مناسب است. کاتالوگ MASTECH این مدل را به‌عنوان High Precision Smart SMD Tester / LCR Meter و Component Identifier معرفی کرده است.

🛠 تعمیرات تجهیزات الکترونیکی

• منابع تغذیه
• بردهای صنعتی
• تجهیزات دیجیتال
• مدارهای کنترلی
• بردهای مخابراتی
• تجهیزات الکترونیک قدرت
• بردهای لوازم الکترونیکی

تفاوت MASTECH MS8911 با MS8910

این قسمت برای صفحه فروشگاهت خیلی مهم است:

بنابراین اگر مشتری صرفاً دنبال مقاومت و خازن و تست دیود باشد، MS8910 گزینه ساده‌تری است؛ اما اگر اندوکتانس، LCR، Q/D و تحلیل تخصصی‌تر قطعات اهمیت داشته باشد، MS8911 انتخاب حرفه‌ای‌تر و تخصصی‌تری است.

جمع‌بندی

SMD تستر هوشمند MASTECH MS8911 یک ابزار تخصصی برای اندازه‌گیری و شناسایی مقاومت، خازن و سلف‌های SMD است که امکانات یک LCR متر را در قالبی کوچک و قلمی ارائه می‌کند.

محدوده اندازه‌گیری 20MΩ برای مقاومت، 6mF برای ظرفیت و 200H برای اندوکتانس، نمایشگر 6000 Counts، قابلیت Auto Scanning و Auto/Manual Range و امکان تست با فرکانس‌های مختلف تا 10kHz، این دستگاه را برای تعمیرکاران حرفه‌ای برد، تکنسین‌های الکترونیک، آزمایشگاه‌ها و بخش R&D به گزینه‌ای کاربردی تبدیل کرده است.
