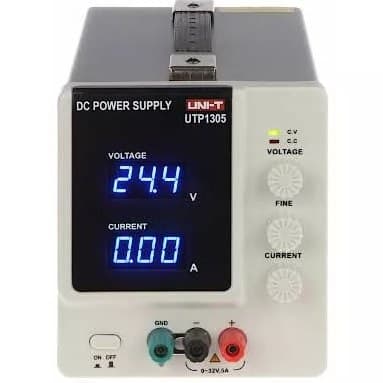

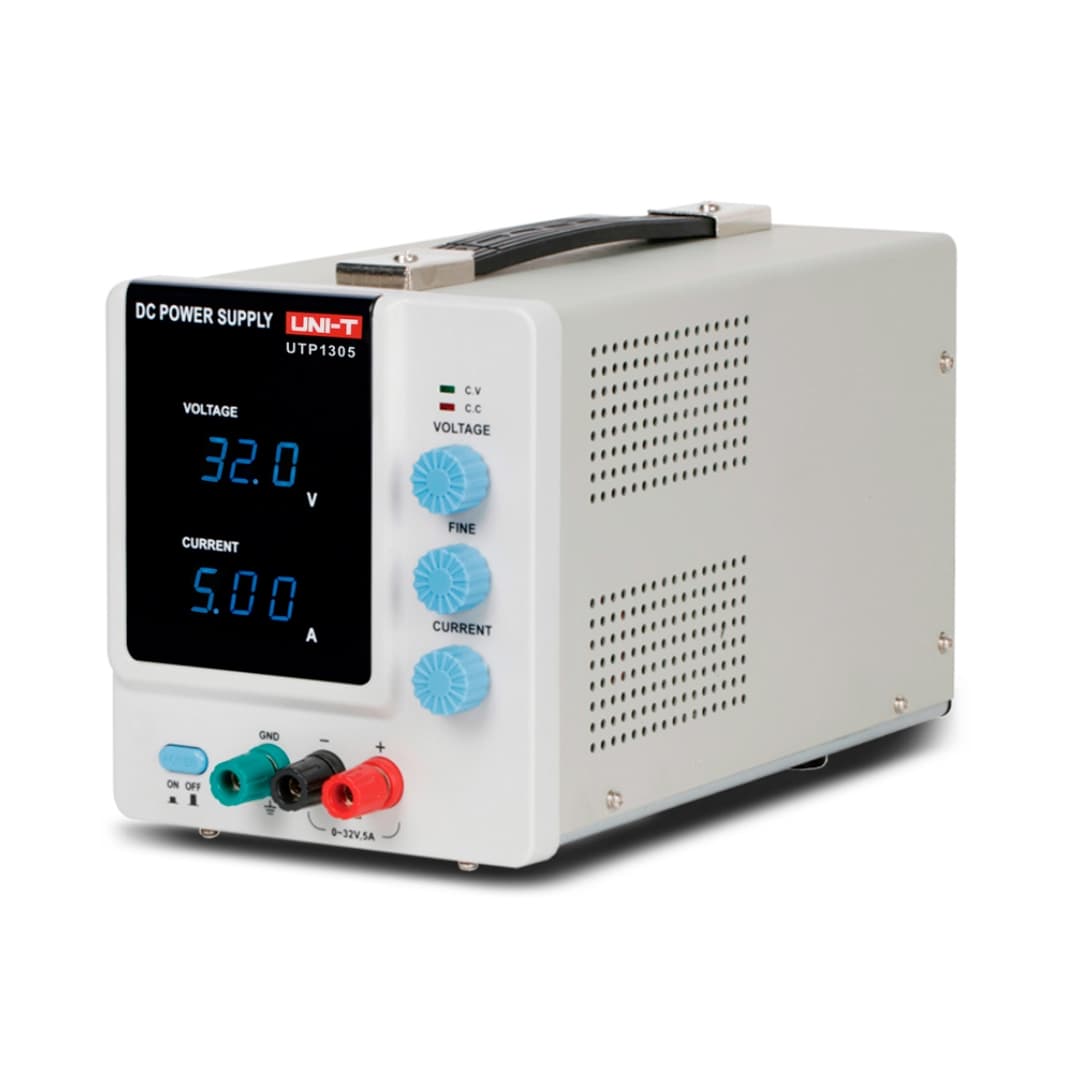

منبع تغذیه آزمایشگاهی UNI-T UTP1305 یک منبع تغذیه DC خطی تککاناله است که برای تأمین ولتاژ و جریان پایدار در آزمایشگاههای برق و الکترونیک، تعمیرات تجهیزات، طراحی و تست مدارها و کاربردهای آموزشی و صنعتی طراحی شده است.
این مدل امکان تنظیم ولتاژ خروجی از 0 تا 32 ولت DC و جریان خروجی از 0 تا 5 آمپر را فراهم میکند و با توان خروجی حداکثر حدود 160 وات، گزینهای کاربردی برای تغذیه انواع بردها، مدارهای الکترونیکی و تجهیزات کمولتاژ محسوب میشود.
UTP1305 از نوع Linear DC Power Supply است و با بهرهگیری از سیستم تنظیم ولتاژ و جریان، امکان کار در حالتهای ولتاژ ثابت (CV) و جریان ثابت (CC) را فراهم میکند. همچنین مقدار ولتاژ و جریان خروجی توسط نمایشگر LED دستگاه قابل مشاهده است.
ویژگیهای کلیدی UNI-T UTP1305
مشخصات فنی منبع تغذیه UNI-T UTP1305
| مشخصه | مقدار |
|---|---|
| نوع دستگاه | منبع تغذیه DC خطی |
| تعداد کانال | 1 کانال |
| محدوده ولتاژ خروجی | 0 تا 32V DC |
| محدوده جریان خروجی | 0 تا 5A |
| حداکثر توان خروجی | حدود 160W |
| Load Regulation ولتاژ | ≤0.01% + 3mV |
| Load Regulation جریان | ≤0.2% + 3mA |
| Line Regulation ولتاژ | ≤0.01% + 3mV |
| Line Regulation جریان | ≤0.1% + 5mA |
| ریپل و نویز ولتاژ | 1mVrms |
| ریپل و نویز جریان | 3mArms |
| دقت نمایشگر | ≤±1%rdg + 2 digits |
| نوع نمایشگر | LED |
| نمایش پارامترها | ولتاژ و جریان |
| فرکانس ورودی | 50/60Hz |
| ولتاژ ورودی | 115VAC / 230VAC |
| MTBF | ≥2000 ساعت |
| ابعاد | 145 × 175 × 284 میلیمتر |
| وزن | حدود 6 کیلوگرم |
مشخصات فوق بر اساس اطلاعات منتشرشده برای UNI-T UTP1305 تهیه شده است.
تنظیم ولتاژ و جریان خروجی
یکی از مهمترین قابلیتهای UTP1305 امکان تنظیم دو پارامتر اصلی خروجی یعنی ولتاژ و جریان است.
کاربر میتواند ولتاژ موردنیاز مدار را در محدوده 0 تا 32 ولت تنظیم کرده و حداکثر جریان مجاز را نیز تا 5 آمپر تعیین کند. این قابلیت باعث میشود دستگاه برای طیف گستردهای از مدارها و تجهیزات الکترونیکی قابل استفاده باشد.
در شرایطی که بار جریان بیشتری از مقدار تنظیمشده درخواست کند، منبع تغذیه میتواند وارد حالت Constant Current شود و جریان را در محدوده تنظیمشده کنترل کند. این عملکرد برای تست مدارهایی که نیاز به محدودکننده جریان دارند اهمیت زیادی دارد.
عملکرد CV و CC
UTP1305 از دو حالت اصلی عملکرد برخوردار است:
حالت Constant Voltage | CV
در حالت CV، دستگاه تلاش میکند ولتاژ خروجی را روی مقدار تنظیمشده ثابت نگه دارد. در این حالت، جریان خروجی بر اساس میزان مصرف بار تعیین میشود.
این حالت برای تغذیه مدارهای الکترونیکی، بردها، ماژولها و تجهیزات DC بسیار پرکاربرد است.
حالت Constant Current | CC
در حالت CC، حداکثر جریان خروجی توسط کاربر تعیین میشود و منبع تغذیه جریان را در محدوده تنظیمشده کنترل میکند.
این قابلیت برای آزمایش مدارهای حساس، تست قطعات، بررسی رفتار بار و جلوگیری از عبور جریان بیش از مقدار موردنظر بسیار مفید است.
ریپل و نویز پایین
در منابع تغذیه آزمایشگاهی، کیفیت خروجی تنها به مقدار ولتاژ و جریان محدود نمیشود؛ بلکه Ripple و Noise نیز اهمیت زیادی دارند.
طبق مشخصات منتشرشده، UTP1305 دارای ریپل و نویز ولتاژ در حدود 1mVrms و ریپل جریان حدود 3mArms است. این ویژگی باعث میشود خروجی دستگاه برای بسیاری از مدارهای الکترونیکی و آزمایشهای حساس مناسب باشد.
دقت تنظیم و پایداری خروجی
UTP1305 برای استفادههای آزمایشگاهی به تنظیم پایدار خروجی مجهز شده است.
مقدار Load Regulation ولتاژ ≤0.01% + 3mV و Line Regulation ولتاژ ≤0.01% + 3mV نشان میدهد که تغییرات بار یا تغییرات ورودی در شرایط مشخص، تأثیر محدودی روی خروجی دستگاه ایجاد میکنند.
همچنین تنظیم جریان دستگاه دارای Load Regulation برابر با ≤0.2% + 3mA و Line Regulation برابر با ≤0.1% + 5mA است.
نمایشگر LED
برای مشاهده وضعیت خروجی، UTP1305 به نمایشگر LED مجهز شده است که مقدار ولتاژ و جریان خروجی را نمایش میدهد.
این نمایشگر به کاربر اجازه میدهد هنگام تست مدار، میزان ولتاژ اعمالشده و جریان مصرفی بار را بهصورت مستقیم مشاهده و کنترل کند.
طراحی رومیزی و بدنه مقاوم
UTP1305 با ابعاد 145 × 175 × 284 میلیمتر و وزن حدود 6 کیلوگرم طراحی شده است.
این ابعاد و وزن، دستگاه را به یک منبع تغذیه رومیزی مناسب برای آزمایشگاه، میز تعمیرات و محیطهای فنی تبدیل کرده است. ساختار دستگاه نیز برای استفاده مداوم در محیطهای کاری طراحی شده است.
کاربردهای UNI-T UTP1305
UTP1305 میتواند در کاربردهای مختلف مورد استفاده قرار گیرد:
تعمیرات الکترونیک
آزمایشگاه برق و الکترونیک
تولید و کنترل کیفیت
تعمیرات تجهیزات صنعتی
چرا UNI-T UTP1305؟
اگر به یک منبع تغذیه آزمایشگاهی برای کاربردهای عمومی برق و الکترونیک نیاز دارید، UTP1305 ترکیبی از رنج خروجی کاربردی، پایداری مناسب، ریپل پایین و ساختار ساده و قابل اعتماد را ارائه میدهد.
رنج 0 تا 32 ولت و 0 تا 5 آمپر باعث میشود این مدل برای طیف وسیعی از مدارهای الکترونیکی مناسب باشد و قابلیت تنظیم جریان نیز امکان تست ایمنتر مدارهای حساس را فراهم میکند.
از طرف دیگر، طراحی خطی دستگاه و مشخصات مناسب مربوط به Regulation و Ripple، آن را به گزینهای مناسب برای استفاده در محیطهای آزمایشگاهی و تعمیراتی تبدیل کرده است.
مزایای UNI-T UTP1305
اقلام همراه
طبق مشخصات منتشرشده، لوازم استاندارد همراه UTP1305 شامل کابل برق است.
جمعبندی
UNI-T UTP1305 یک منبع تغذیه آزمایشگاهی DC خطی و تککاناله با خروجی قابل تنظیم 0 تا 32 ولت و 0 تا 5 آمپر است که برای تعمیرات الکترونیک، طراحی و تست مدار، آموزش، آزمایشگاه و کاربردهای فنی گزینهای کاربردی محسوب میشود.
این مدل با ریپل و نویز پایین، تنظیم مناسب ولتاژ و جریان، عملکرد CV/CC، نمایشگر LED و ساختار رومیزی مقاوم میتواند نیاز بسیاری از کاربران حرفهای و نیمهحرفهای را در زمینه تأمین تغذیه DC برطرف کند.
نکته: اگر محصول را در سایت با عنوان «منبع تغذیه 30 ولت 5 آمپر UNI-T UTP1305» معرفی میکنید، بهتر است در جدول مشخصات فنی مقدار واقعی 0 تا 32V / 0 تا 5A درج شود.
