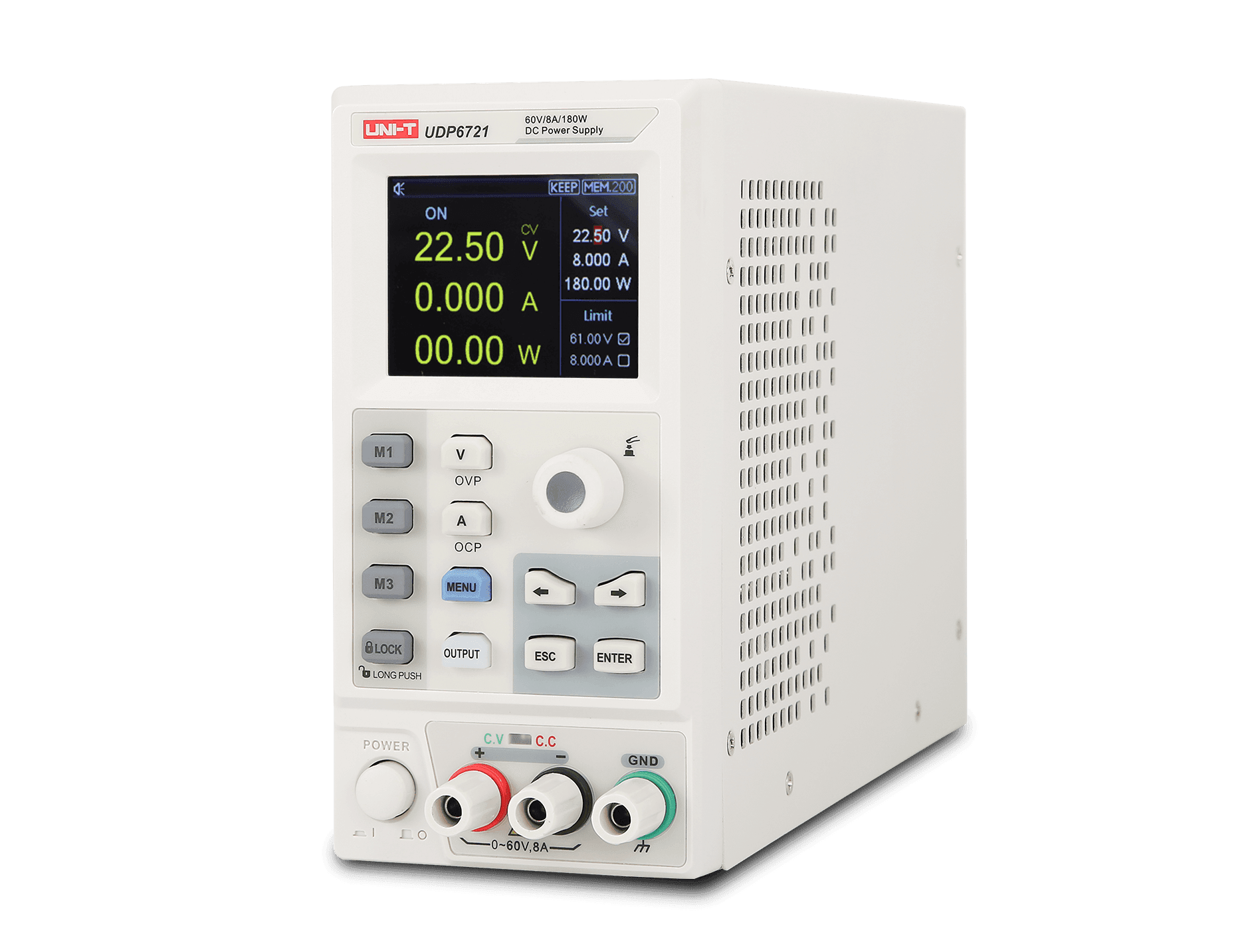

منبع تغذیه آزمایشگاهی UNI-T UDP6721 یک منبع تغذیه DC سوئیچینگ، دیجیتال و قابل برنامهریزی از سری UDP6700 برند UNI-T است که برای آزمایشگاههای الکترونیک، طراحی و توسعه، تعمیرات تخصصی، تست تجهیزات صنعتی و سیستمهای تست خودکار طراحی شده است.
این مدل دارای یک کانال خروجی با محدوده قابل تنظیم 0 تا 60 ولت DC و 0 تا 8 آمپر است و حداکثر توان خروجی آن به 180 وات میرسد. رزولوشن تنظیم 10mV برای ولتاژ و 1mA برای جریان، ارتباط RS-232، قابلیت Remote Sense، حالتهای List و Delayer و مجموعه حفاظتهای OVP، OCP و OTP، UDP6721 را به گزینهای مناسب برای کاربردهای حرفهای و تستهای تکرارشونده تبدیل کرده است.
نکته مهم درباره مدل UDP6721
اگر این محصول را در سایت با عنوان «منبع تغذیه 60 ولت 5 آمپر» دیدهاید، احتمالاً مدل با UDP6720 اشتباه شده است.
| مدل | ولتاژ خروجی | جریان خروجی | توان |
|---|---|---|---|
| UDP6720 | 0 تا 60V | 0 تا 5A | 100W |
| UDP6721 | 0 تا 60V | 0 تا 8A | 180W |
بنابراین برای صفحه محصول UDP6721 پیشنهاد میکنم عنوان «منبع تغذیه 60 ولت 8 آمپر UNI-T UDP6721» باشد.
ویژگیهای کلیدی UNI-T UDP6721
مشخصات فنی UNI-T UDP6721
| مشخصه | مقدار |
|---|---|
| برند | UNI-T |
| مدل | UDP6721 |
| سری | UDP6700 |
| نوع | منبع تغذیه DC سوئیچینگ قابل برنامهریزی |
| تعداد کانال | 1 کانال |
| ولتاژ خروجی | 0 تا 60V DC |
| جریان خروجی | 0 تا 8A |
| حداکثر توان خروجی | 180W |
| رزولوشن ولتاژ | 10mV |
| رزولوشن جریان | 1mA |
| دقت تنظیم ولتاژ | ≤0.05% + 10mV |
| دقت تنظیم جریان | ≤0.3% + 5mA |
| Load Regulation ولتاژ | <0.01% + 5mV |
| Load Regulation جریان | <0.01% + 5mA |
| Line Regulation ولتاژ | <0.01% + 5mV |
| Line Regulation جریان | <0.1% + 5mA |
| Ripple & Noise ولتاژ | <5mVrms |
| Ripple & Noise جریان | <8mArms |
| رابط ارتباطی | RS-232 |
| Remote Sense | دارد |
| List Mode | دارد |
| Delayer Mode | دارد |
| حفاظتها | OVP / OCP / OTP |
| خنککاری | فن هوشمند |
| ابعاد | حدود 87 × 174 × 255 میلیمتر |
| تعداد کانال خروجی | 1CH |
مشخصات بالا از دیتاشیت رسمی UDP6700 و اطلاعات رسمی UNI-T استخراج شدهاند.
خروجی 60 ولت و 8 آمپر
UDP6721 برای کاربردهایی طراحی شده که علاوه بر ولتاژ نسبتاً بالا، به جریان بیشتری نیز نیاز دارند. خروجی دستگاه از 0 تا 60 ولت قابل تنظیم است و جریان خروجی آن تا 8 آمپر میرسد.
حداکثر توان خروجی دستگاه 180 وات است؛ بنابراین در تمام ترکیبهای 60V و 8A نمیتوان همزمان به حداکثر هر دو مقدار رسید و توان خروجی باید در محدوده نامی دستگاه در نظر گرفته شود.
این ساختار باعث میشود UDP6721 برای طیف وسیعی از تستهای الکترونیکی و صنعتی، از مدارهای کمولتاژ گرفته تا تجهیزات 24V و 48V، کاربرد داشته باشد.
منبع تغذیه کاملاً دیجیتال و قابل برنامهریزی
یکی از ویژگیهای مهم UDP6721، استفاده از کنترل دیجیتال است. این موضوع امکان تنظیم دقیق ولتاژ و جریان و همچنین اجرای توالیهای تست را فراهم میکند.
دستگاه از طریق RS-232 قابلیت ارتباط با سیستم کنترل و تجهیزات تست را دارد و برای کاربردهای خودکار میتوان از آن در کنار نرمافزار و سیستمهای تست استفاده کرد.
رزولوشن 10mV و 1mA
UDP6721 در کل محدوده کاری خود از رزولوشن:
پشتیبانی میکند.
این رزولوشن بالا امکان تنظیم دقیق خروجی را هنگام تست بردها، قطعات و تجهیزات الکترونیکی فراهم میکند و برای آزمایشهایی که کنترل دقیق پارامتر تغذیه اهمیت دارد، بسیار کاربردی است.

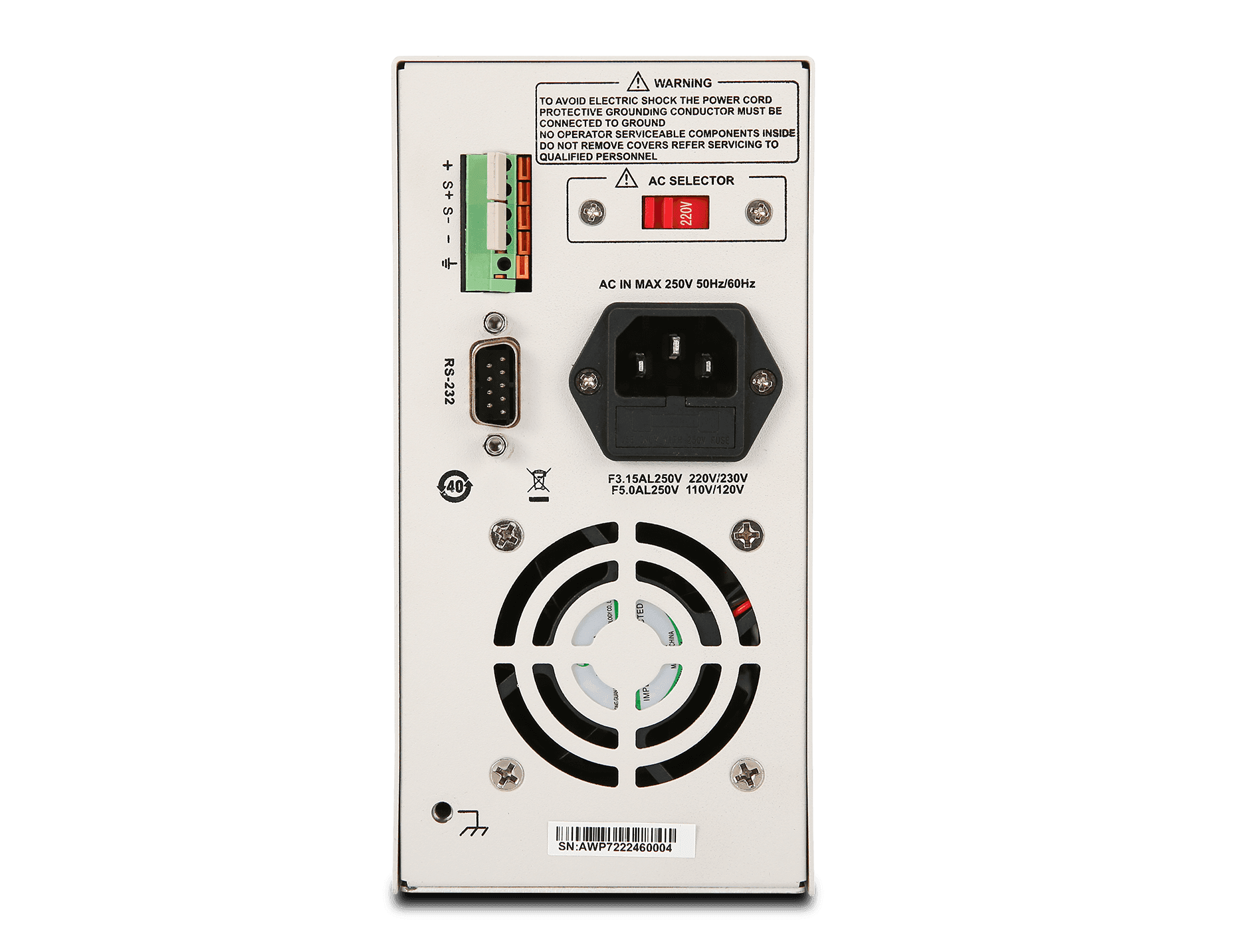

قابلیت Remote Sense
وجود Remote Sense در UDP6721 یکی از ویژگیهای مهم آن برای تستهای حرفهای است.
در مسیرهای تغذیه طولانی، مقاومت کابل میتواند باعث ایجاد اختلاف بین ولتاژ تنظیمشده در منبع و ولتاژ واقعی در محل بار شود. Remote Sense به دستگاه اجازه میدهد افت ولتاژ مسیر را جبران کرده و کنترل دقیقتری روی ولتاژ در محل بار داشته باشد.
این قابلیت خصوصاً در تست تجهیزات با جریان بالا و استفاده از کابلهای نسبتاً طولانی اهمیت پیدا میکند.
عملکرد CV و CC
UDP6721 مانند یک منبع تغذیه آزمایشگاهی حرفهای از دو حالت اصلی Constant Voltage و Constant Current استفاده میکند.
Constant Voltage | CV
در حالت CV، دستگاه ولتاژ خروجی را در مقدار تعیینشده حفظ میکند و جریان متناسب با مصرف بار تغییر خواهد کرد.
این حالت برای تغذیه معمول بردها، ماژولها و تجهیزات الکترونیکی استفاده میشود.
Constant Current | CC
در حالت CC، جریان خروجی در محدوده تنظیمشده کنترل میشود. این قابلیت برای تست قطعات و مدارهایی که محدود کردن جریان اهمیت دارد بسیار کاربردی است.
List Mode؛ مناسب تستهای خودکار
یکی از امکانات حرفهای UDP6721، List Mode است.
در این حالت کاربر میتواند چند مرحله مختلف برای خروجی منبع تغذیه تعریف کند تا دستگاه آنها را به ترتیب اجرا کند. طبق اطلاعات رسمی، List Mode در این سری امکان تعریف 9 مرحله را فراهم میکند و برای هر مرحله میتوان زمان مشخصی در نظر گرفت.
این قابلیت برای مواردی مانند:
بسیار کاربردی است.
Delayer Mode
UDP6721 علاوه بر List Mode از Delayer Mode نیز پشتیبانی میکند.
این قابلیت امکان تعریف تأخیرهای زمانی برای اجرای عملیات خروجی را فراهم کرده و برای طراحی فرآیندهای تست مرحلهای و خودکار مفید است.
حافظه و ذخیره تنظیمات
UDP6721 امکان ذخیره مجموعههای مختلف تنظیمات را در حافظه داخلی فراهم میکند.
بر اساس اطلاعات رسمی UNI-T، این سری از 600 گروه حافظه پشتیبانی میکند که برای استفادههای تکراری و فرآیندهای تست مختلف بسیار کاربردی است.
این ویژگی باعث میشود کاربر بتواند تنظیمات موردنیاز برای تستهای مختلف را ذخیره کرده و بدون تنظیم مجدد پارامترها از آنها استفاده کند.
برای افزایش ایمنی تجهیزات متصل به منبع تغذیه، UNI-T سه سیستم حفاظتی اصلی را در UDP6721 در نظر گرفته است:
OVP | Over Voltage Protection
از بار در برابر افزایش ناخواسته ولتاژ محافظت میکند.
OCP | Over Current Protection
برای کنترل شرایط اضافهجریان و جلوگیری از آسیب ناشی از جریان بیش از حد مورد استفاده قرار میگیرد.
OTP | Over Temperature Protection
در صورت افزایش بیش از حد دمای داخلی، از دستگاه در برابر شرایط حرارتی نامناسب محافظت میکند.
این مجموعه حفاظتی، UDP6721 را برای استفاده مداوم در محیطهای آزمایشگاهی و تستهای صنعتی مناسبتر میکند.
ریپل و نویز پایین
در منابع تغذیه آزمایشگاهی، تنها مقدار ولتاژ و جریان اهمیت ندارد و میزان Ripple & Noise خروجی نیز نقش مهمی در کیفیت تغذیه دارد.
طبق دیتاشیت رسمی، UDP6721 دارای ریپل و نویز کمتر از:
است.
این مشخصات برای بسیاری از کاربردهای تست و اندازهگیری الکترونیکی مناسب بوده و امکان تأمین خروجی نسبتاً تمیز و پایدار را فراهم میکند.
خنککاری هوشمند
UDP6721 به سیستم خنککننده مجهز به Smart Fan مجهز شده است. سرعت فن با توجه به شرایط کاری و دمای دستگاه کنترل میشود.
این روش باعث میشود دستگاه در شرایط بار مختلف، تعادل مناسبی بین خنککاری و کاهش صدای فن داشته باشد.
طراحی کامپکت
با وجود توان خروجی 180 وات و امکانات برنامهریزی، UDP6721 در یک بدنه نسبتاً جمعوجور با ابعاد حدود 87 × 174 × 255 میلیمتر قرار گرفته است.
این ابعاد باعث میشود دستگاه برای میزهای آزمایشگاهی، میز تعمیرات و سیستمهای تست که فضای محدودی دارند گزینه مناسبی باشد.
کاربردهای UNI-T UDP6721
آزمایشگاه الکترونیک
تعمیرات تخصصی
تست تجهیزات صنعتی
تحقیق و توسعه
سیستمهای تست خودکار
به دلیل وجود RS-232، List Mode، Delayer Mode و Remote Sense، UDP6721 میتواند در سیستمهای تست و اندازهگیری خودکار نیز مورد استفاده قرار گیرد.
تفاوت UDP6720 و UDP6721
| ویژگی | UDP6720 | UDP6721 |
|---|---|---|
| نوع | سوئیچینگ قابل برنامهریزی | سوئیچینگ قابل برنامهریزی |
| کانال | 1 | 1 |
| ولتاژ | 0 تا 60V | 0 تا 60V |
| جریان | 0 تا 5A | 0 تا 8A |
| توان | 100W | 180W |
| رزولوشن ولتاژ | 10mV | 10mV |
| رزولوشن جریان | 1mA | 1mA |
| رابط | RS-232 | RS-232 |
| Remote Sense | دارد | دارد |
| کاربرد | توان پایینتر | توان و جریان بالاتر |
اگر هدف شما دقیقاً 60V / 5A است، مدل صحیح UDP6720 است؛ اما اگر به جریان بالاتر تا 8 آمپر نیاز دارید، UDP6721 انتخاب مناسبتر است.
مزایای UNI-T UDP6721
اقلام همراه
طبق اطلاعات رسمی UNI-T، لوازم استاندارد همراه دستگاه شامل کابل برق متناسب با استاندارد کشور مقصد است و کابل تست سوسماری بهعنوان لوازم جانبی اختیاری ارائه میشود.
جمعبندی
UNI-T UDP6721 یک منبع تغذیه DC سوئیچینگ و قابل برنامهریزی تککاناله است که خروجی 0 تا 60 ولت و 0 تا 8 آمپر را با حداکثر توان 180 وات ارائه میدهد.
رزولوشن 10mV/1mA، رابط RS-232، قابلیت Remote Sense، حالتهای List و Delayer، حافظه تنظیمات و حفاظتهای OVP/OCP/OTP باعث شده این مدل گزینهای مناسب برای آزمایشگاههای الکترونیک، تعمیرات تخصصی، تحقیق و توسعه، تست تجهیزات صنعتی و سیستمهای تست خودکار باشد.
نکته نهایی برای سایت هیوتست: عنوان محصول را بهتر است «منبع تغذیه 60 ولت 8 آمپر UNI-T UDP6721» درج کنید. عبارت «60 ولت 5 آمپر» مربوط به UDP6720 است و اگر برای UDP6721 استفاده شود، مشخصات محصول اشتباه نمایش داده خواهد شد.
