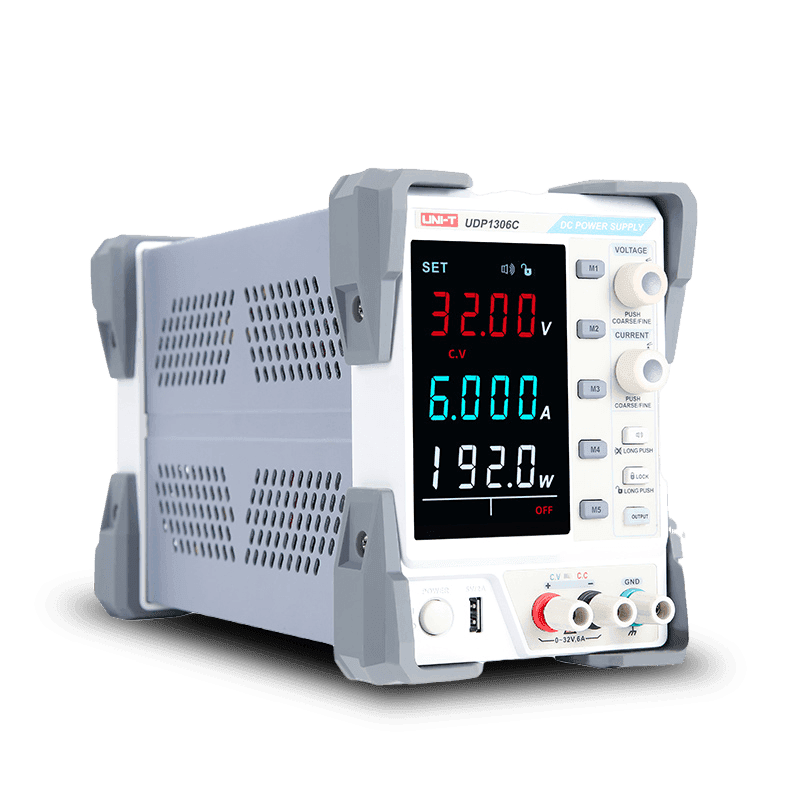

منبع تغذیه آزمایشگاهی UNI-T UDP1306C یک منبع تغذیه DC خطی و قابل برنامهریزی از سری UDP1000 برند UNI-T است که برای تأمین توان پایدار و دقیق در آزمایشگاههای برق و الکترونیک، تعمیرات تخصصی، طراحی و تست مدارها و کاربردهای صنعتی توسعه یافته است.
این مدل دارای یک خروجی قابل تنظیم با محدوده 0 تا 32 ولت و 0 تا 6 آمپر بوده و حداکثر توان خروجی آن به 192 وات میرسد. دقت تنظیم، رزولوشن 10mV برای ولتاژ و 1mA برای جریان، ریپل پایین و امکانات ارتباطی USB و RS-232 باعث شده UDP1306C علاوه بر کاربردهای عمومی، برای پروژههایی که به کنترل و برنامهریزی منبع تغذیه نیاز دارند نیز گزینهای مناسب باشد.
ویژگیهای کلیدی UNI-T UDP1306C
مشخصات فنی UNI-T UDP1306C
| مشخصه | مقدار |
|---|---|
| نوع دستگاه | منبع تغذیه DC خطی قابل برنامهریزی |
| سری | UDP1000 |
| تعداد کانال | 1 کانال |
| ولتاژ خروجی قابل تنظیم | 0 تا 32V DC |
| جریان خروجی قابل تنظیم | 0 تا 6A |
| حداکثر توان خروجی | 192W |
| رزولوشن تنظیم ولتاژ | 10mV |
| رزولوشن تنظیم جریان | 1mA |
| دقت تنظیم ولتاژ | <0.01% + 3mV |
| دقت تنظیم جریان | ≤0.1% + 3mA |
| Load Regulation ولتاژ | <0.01% + 5mV |
| Load Regulation جریان | <0.1% + 10mA |
| Line Regulation ولتاژ | <0.01% + 3mV |
| Line Regulation جریان | <0.1% + 3mA |
| Ripple & Noise ولتاژ | ≤2mVrms |
| Ripple & Noise جریان | ≤3mArms |
| دقت تنظیم ولتاژ در 25°C±5°C | <0.5% + 20mV |
| دقت تنظیم جریان در 25°C±5°C | <0.5% + 10mA |
| نمایشگر | 3 پنجره، 4 رقمی |
| رابط ارتباطی | USB Device + RS-232 |
| خروجی USB شارژ | 5V / 2A |
| حفاظتها | OVP / OCP / OTP |
| ذخیره تنظیمات | 5 حافظه M1 تا M5 |
| کنترل از راه دور | خروجی ON/OFF |
| ابعاد | 136 × 194 × 327mm |
| وزن | حدود 7.5kg |
مشخصات فوق بر اساس اطلاعات رسمی UNI-T و دیتاشیت سری UDP1306C تنظیم شدهاند.
خروجی قدرتمند 32V / 6A
مهمترین ویژگی UDP1306C، خروجی قابل تنظیم 0 تا 32 ولت و 0 تا 6 آمپر است که توان خروجی حداکثر 192 وات را در اختیار کاربر قرار میدهد.
این محدوده خروجی باعث میشود دستگاه برای تغذیه و آزمایش طیف وسیعی از مدارهای الکترونیکی، بردهای صنعتی، ماژولها و تجهیزات DC مناسب باشد.
نکته: اگرچه ممکن است این محصول در برخی فروشگاهها با عنوان «32V 5A» درج شده باشد، مشخصات رسمی UNI-T برای UDP1306C مقدار 6A را اعلام میکند.
منبع تغذیه قابل برنامهریزی
UDP1306C تنها یک منبع تغذیه رومیزی ساده نیست و از قابلیتهای Programmable Power Supply نیز بهره میبرد.
این دستگاه از طریق رابطهای USB Device و RS-232 قابلیت ارتباط با کامپیوتر و کنترل نرمافزاری را دارد. این ویژگی برای آزمایشهای خودکار، تستهای تکرارشونده، کنترل خروجی و استفاده در سیستمهای تست و اندازهگیری بسیار کاربردی است.
ذخیره 5 مجموعه تنظیمات
یکی از قابلیتهای کاربردی UDP1306C، امکان ذخیره 5 مجموعه تنظیمات مختلف با حافظههای M1 تا M5 است.
کاربر میتواند تنظیمات مورد استفاده در تستهای مختلف را ذخیره کرده و در مواقع موردنیاز بهسرعت آنها را فراخوانی کند. این ویژگی برای محیطهای تعمیرگاهی و آزمایشگاهی که تستهای تکراری انجام میشوند، باعث افزایش سرعت کار خواهد شد.
نمایشگر چهار رقمی با دقت بالا
UDP1306C به سیستم نمایش 4 رقمی مجهز شده و امکان مشاهده دقیق مقدار ولتاژ و جریان را فراهم میکند.
رزولوشن تنظیم و نمایش دستگاه برابر با 10mV برای ولتاژ و 1mA برای جریان است که امکان کنترل دقیق خروجی را در زمان انجام آزمایش فراهم میکند.
عملکرد CV و CC
UDP1306C از دو حالت اصلی عملکرد منبع تغذیه یعنی CV و CC پشتیبانی میکند.
Constant Voltage | CV
در حالت CV، منبع تغذیه تلاش میکند ولتاژ خروجی را روی مقدار تنظیمشده ثابت نگه دارد و جریان متناسب با مصرف بار تغییر میکند.
این حالت برای تغذیه معمول بردها و مدارهای الکترونیکی کاربرد بسیار زیادی دارد.
Constant Current | CC
در حالت CC، جریان خروجی در محدوده تعیینشده توسط کاربر کنترل میشود. این حالت برای تست قطعات، مدارهای حساس و کاربردهایی که محدود کردن جریان اهمیت دارد، بسیار مفید است.
ریپل و نویز پایین
کیفیت خروجی یکی از پارامترهای مهم در انتخاب منبع تغذیه آزمایشگاهی است.
طبق مشخصات رسمی، UDP1306C دارای Ripple & Noise ولتاژ حداکثر 2mVrms و Ripple & Noise جریان حداکثر 3mArms در محدوده اندازهگیری مشخصشده است.
این مشخصات، UDP1306C را برای بسیاری از آزمایشها و کاربردهای الکترونیکی که به خروجی DC پایدار نیاز دارند، مناسب میکند.
سیستمهای حفاظتی OVP، OCP و OTP
UNI-T برای UDP1306C مجموعهای از حفاظتهای مهم را در نظر گرفته است:
همچنین دستگاه دارای فن خنککننده هوشمند است که به کنترل دمای داخلی در زمان استفاده کمک میکند.
خروجی USB برای شارژ
یکی از امکانات جالب UDP1306C وجود یک خروجی USB با ولتاژ 5V و جریان 2A است.
این خروجی میتواند برای شارژ یا تغذیه تجهیزات سازگار با USB مورد استفاده قرار گیرد و کاربرد دستگاه را فراتر از یک منبع تغذیه آزمایشگاهی معمولی میبرد.

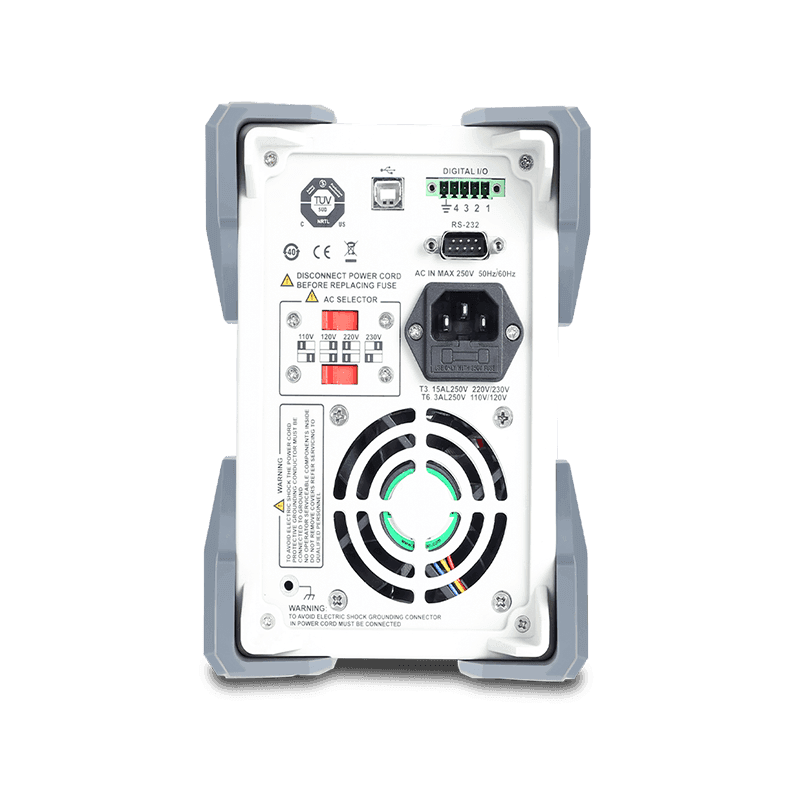

کنترل از طریق USB و RS-232
وجود رابطهای USB Device و RS-232 امکان اتصال دستگاه به سیستمهای کامپیوتری و کنترل برنامهریزیشده را فراهم میکند.
این قابلیت میتواند در موارد زیر کاربرد داشته باشد:
کاربردهای UNI-T UDP1306C
این منبع تغذیه برای کاربردهای متنوعی مناسب است:
تعمیرات الکترونیک
آزمایشگاه برق و الکترونیک
برق و الکترونیک صنعتی
تست و کنترل کیفیت
مزایای UNI-T UDP1306C
تفاوت UDP1306C با UTP1305
اگر بین این دو مدل UNI-T مردد هستید، تفاوت اصلی آنها در قابلیتهای کنترلی و جریان خروجی است:
| ویژگی | UTP1305 | UDP1306C |
|---|---|---|
| نوع | خطی | خطی قابل برنامهریزی |
| کانال | 1 | 1 |
| ولتاژ | 0 تا 32V | 0 تا 32V |
| جریان | 0 تا 5A | 0 تا 6A |
| توان | حدود 160W | 192W |
| رزولوشن | 10mV / 1mA | 10mV / 1mA |
| USB | — | دارد |
| RS-232 | — | دارد |
| ذخیره تنظیمات | — | 5 حافظه |
| OVP/OCP/OTP | محدودتر | دارد |
| برنامهریزی | ندارد | دارد |
بنابراین اگر علاوه بر تأمین تغذیه DC به کنترل کامپیوتری، برنامهریزی، ذخیره تنظیمات و جریان خروجی بالاتر نیاز دارید، UDP1306C گزینه کاملتری است.
جمعبندی
UNI-T UDP1306C یک منبع تغذیه آزمایشگاهی خطی، تککاناله و قابل برنامهریزی است که خروجی 0 تا 32 ولت و 0 تا 6 آمپر را با حداکثر توان 192 وات ارائه میدهد.
پشتیبانی از CV/CC، رزولوشن 10mV/1mA، ریپل پایین، نمایشگر 4 رقمی، ذخیره 5 مجموعه تنظیمات، رابط USB و RS-232، کنترل از راه دور و حفاظتهای OVP/OCP/OTP باعث شده این مدل گزینهای مناسب برای آزمایشگاههای الکترونیک، تعمیرات تخصصی، تست تجهیزات صنعتی و سیستمهای تست خودکار باشد.
