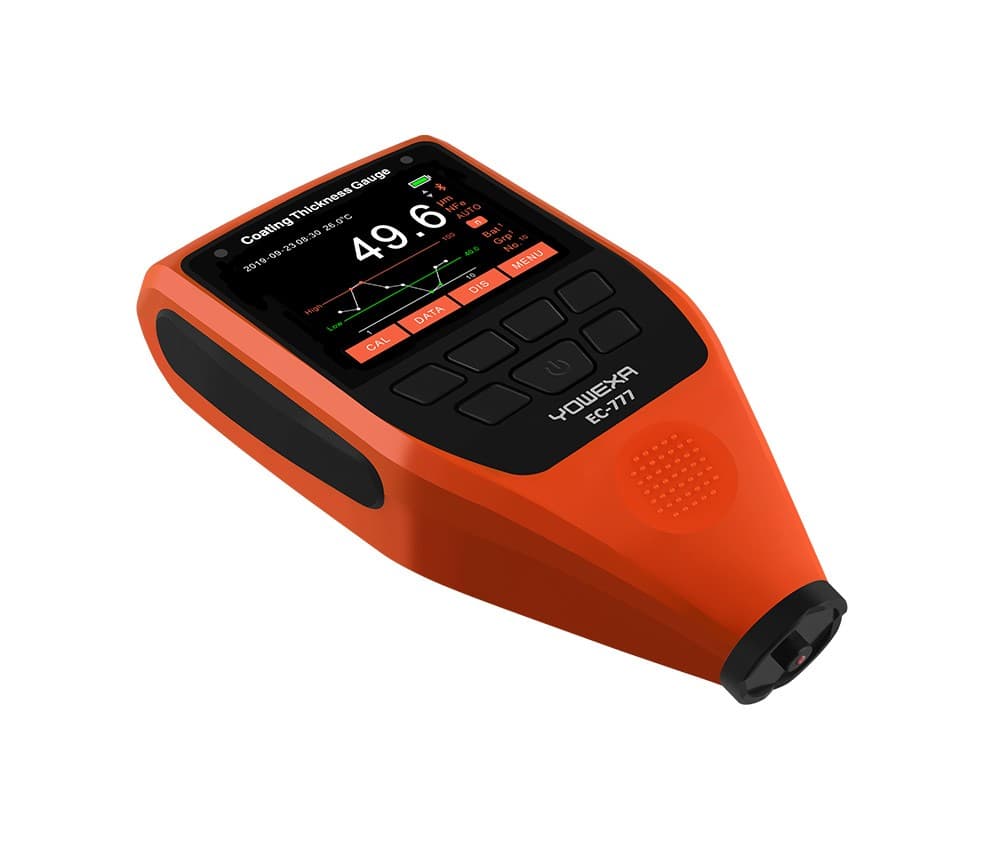

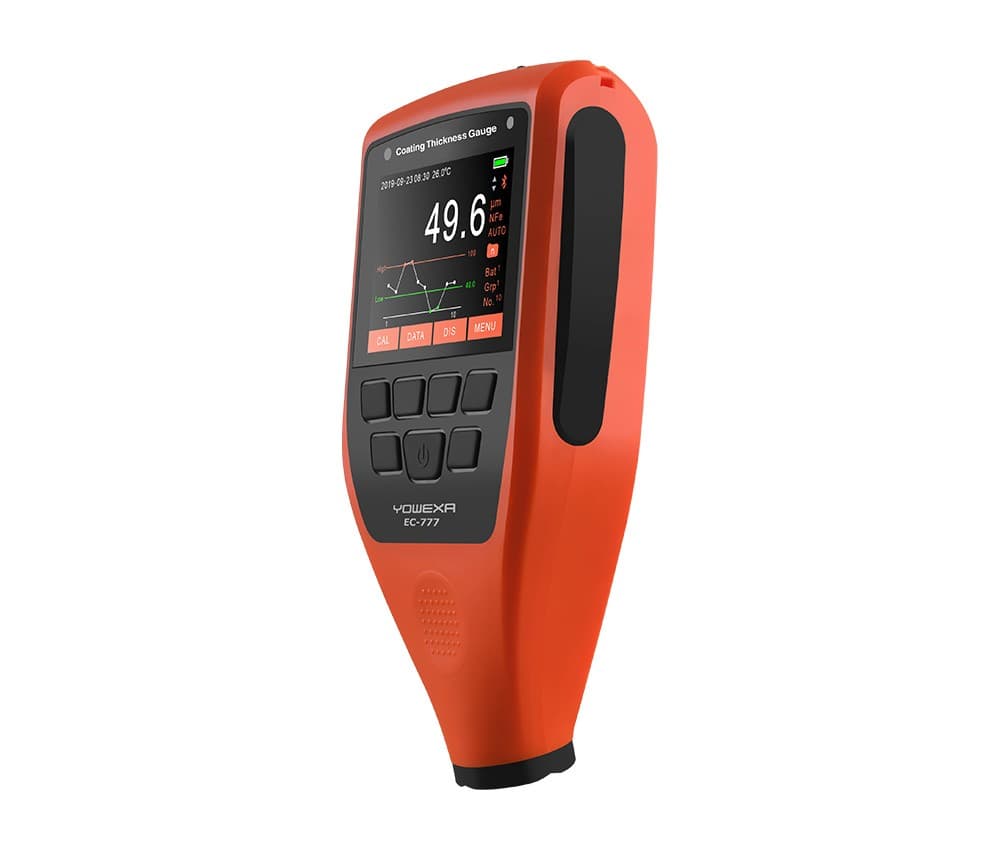

ضخامت سنج رنگ و پوشش EC777 برند YOWEXA

ضخامت سنج رنگ و پوشش EC777 برند YOWEXA

ضخامت سنج رنگ و پوشش YOWEXA EC777 یک دستگاه دیجیتال حرفه‌ای و پرتابل برای اندازه‌گیری غیرمخرب ضخامت رنگ، پوشش و لایه‌های آبکاری روی سطوح فلزی است. این دستگاه با بهره‌گیری از دو اصل اندازه‌گیری القای مغناطیسی (Magnetic Induction) برای فلزات فرومغناطیس و جریان‌های گردابی (Eddy Current) برای فلزات غیرآهنی، امکان اندازه‌گیری طیف گسترده‌ای از پوشش‌ها را روی زیرلایه‌های مختلف فراهم می‌کند.

EC777 دارای پروب داخلی یکپارچه با نوک یاقوتی (Ruby Probe)، نمایشگر رنگی 2.4 اینچی، قابلیت اتصال Bluetooth و APP، حافظه داخلی و امکانات تحلیل آماری داده‌هاست. محدوده اندازه‌گیری آن 0 تا 2000 میکرومتر بوده و دقت اندازه‌گیری تا ±(2% + 1µm) و رزولوشن آن در محدوده پایین تا 0.1 میکرومتر می‌رسد.

این ترکیب باعث می‌شود EC777 نه‌تنها برای کارشناسی ضخامت رنگ خودرو، بلکه برای کنترل کیفیت پوشش‌های صنعتی، آبکاری، رنگ قطعات فلزی، پوشش‌های ضدخوردگی و اندازه‌گیری فیلم‌های پلاستیکی نیز کاربرد داشته باشد.

ویژگی‌های کلیدی YOWEXA EC777

• ضخامت‌سنج دیجیتال رنگ و پوشش
• اندازه‌گیری غیرمخرب
• سیستم اندازه‌گیری دوگانه Fe / NFe
• Magnetic Induction برای فلزات فرومغناطیس
• Eddy Current برای فلزات غیرآهنی
• پروب داخلی یکپارچه
• نوک پروب از جنس Ruby
• محدوده اندازه‌گیری 0 تا 2000µm
• دقت ±(2% + 1µm)
• رزولوشن تا 0.1µm
• نمایشگر رنگی 2.4 اینچی
• اتصال Bluetooth
• پشتیبانی از اپلیکیشن
• حالت Car Mode برای کاربردهای خودرو
• حالت General Mode
• تحلیل آماری اندازه‌گیری‌ها
• نمایش Curve، Bar Chart و Trend Chart
• حافظه داخلی با ظرفیت بالا
• انتقال اطلاعات به کامپیوتر از طریق USB
• کالیبراسیون Zero و Multi-Point
• حداکثر سرعت اندازه‌گیری 2 قرائت بر ثانیه
• تنظیم خودکار نور پس‌زمینه
• چرخش خودکار صفحه
• هشدار LED
• خاموشی خودکار
• حفاظت در برابر کاهش شارژ باتری

سیستم اندازه‌گیری دوگانه Fe و NFe

یکی از مهم‌ترین ویژگی‌های YOWEXA EC777 استفاده از دو اصل اندازه‌گیری در یک دستگاه است.

Magnetic Induction | Fe

برای اندازه‌گیری پوشش‌های غیررسانا روی فلزات فرومغناطیس مانند:

• آهن
• فولاد
• فولادهای فرومغناطیس

از روش القای مغناطیسی استفاده می‌شود.

Eddy Current | NFe

برای اندازه‌گیری پوشش‌های غیرآهنی روی فلزات غیرفرومغناطیس مانند:

• آلومینیوم
• مس
• برخی آلیاژهای غیرآهنی

از روش جریان گردابی استفاده می‌شود.

این سیستم دوگانه باعث می‌شود کاربر بتواند با یک دستگاه، ضخامت پوشش را روی طیف گسترده‌ای از قطعات فلزی اندازه‌گیری کند.

مناسب برای کارشناسی رنگ خودرو

یکی از کاربردهای شناخته‌شده EC777، اندازه‌گیری ضخامت رنگ بدنه خودرو است.

در کارشناسی خودرو، اختلاف ضخامت رنگ در نقاط مختلف بدنه می‌تواند اطلاعات مهمی درباره وضعیت پوشش، رنگ‌شدگی مجدد یا تعمیرات بدنه ارائه کند.

EC777 دارای Car Mode است که برای کاربردهای مرتبط با خودرو طراحی شده و امکان انجام اندازه‌گیری‌های سریع و متوالی روی قسمت‌های مختلف بدنه را فراهم می‌کند.

البته نتیجه ضخامت‌سنجی باید در کنار سایر شواهد کارشناسی خودرو تفسیر شود و صرفاً یک عدد ضخامت به‌تنهایی اثبات‌کننده تصادف یا رنگ‌شدگی نیست.

اندازه‌گیری پوشش تا 2000 میکرومتر

EC777 دارای محدوده اندازه‌گیری 0 تا 2000µm است.

این محدوده باعث می‌شود دستگاه علاوه بر رنگ‌های معمول خودرو، برای اندازه‌گیری پوشش‌های ضخیم‌تر در کاربردهای صنعتی نیز قابل استفاده باشد. YOWEXA همچنین اعلام کرده است که محدوده‌های اندازه‌گیری دیگر نیز در صورت نیاز قابل سفارشی‌سازی هستند.

رزولوشن 0.1 میکرومتر

در اندازه‌گیری‌های ظریف، رزولوشن اهمیت زیادی دارد.

EC777 در محدوده 0 تا 100µm رزولوشن 0.1µm ارائه می‌دهد و برای مقادیر بالاتر از 100µm رزولوشن به 1µm می‌رسد.

این ویژگی امکان مشاهده تغییرات بسیار کوچک ضخامت پوشش را فراهم می‌کند.

دقت ±(2% + 1µm)

دقت اعلام‌شده برای EC777 برابر با:

±(2% + 1µm)

است.

به‌عنوان مثال، در ضخامت‌های مختلف مقدار خطای مجاز دستگاه بر اساس همین مشخصه محاسبه می‌شود و بنابراین بهتر است در گزارش‌های فنی، دقت دستگاه به‌صورت کامل و همراه با واحد بیان شود.

پروب داخلی با نوک Ruby

EC777 به پروب داخلی یکپارچه مجهز شده است.

نوک پروب از جنس Ruby طراحی شده که برای تماس مکرر با سطوح اندازه‌گیری و افزایش دوام بخش تماس دستگاه استفاده می‌شود. YOWEXA این مدل را با عنوان Ruby Probe معرفی می‌کند.

طراحی یکپارچه پروب باعث شده دستگاه جمع‌وجور بوده و برای اندازه‌گیری‌های سریع در محیط‌های مختلف مناسب باشد.

صفحه نمایش رنگی 2.4 اینچی

EC777 مجهز به یک نمایشگر رنگی 2.4 اینچی است.

علاوه بر نمایش مقدار ضخامت، دستگاه می‌تواند اطلاعات آماری و نمودارهای مختلف را نیز نمایش دهد.

از جمله:

• Curve
• Bar Chart
• Trend Chart

که امکان بررسی بهتر مجموعه داده‌های اندازه‌گیری‌شده را فراهم می‌کند.

تحلیل آماری داده‌ها

EC777 فقط مقدار ضخامت را نشان نمی‌دهد و قابلیت تحلیل آماری نتایج اندازه‌گیری را نیز دارد.

بر اساس مشخصات دستگاه، اطلاعاتی مانند:

• تعداد قرائت‌ها
• Maximum
• Minimum
• Mean
• Sample Standard Deviation
• Coefficient of Variation
• تعداد مقادیر پایین‌تر از حد
• تعداد مقادیر بالاتر از حد

قابل بررسی هستند.

این قابلیت برای کنترل کیفیت و بررسی یکنواختی پوشش بسیار کاربردی است.

نمایش نموداری نتایج

برای بررسی بهتر داده‌ها، EC777 می‌تواند نتایج را در قالب نمودار نمایش دهد.

کاربر می‌تواند داده‌ها را به صورت:

Curve / Bar Chart / Trend Chart

مشاهده کند.

این قابلیت مخصوصاً زمانی مفید است که تعداد زیادی نقطه روی یک قطعه اندازه‌گیری شده و کاربر بخواهد یکنواختی پوشش را بررسی کند.

حافظه داخلی

EC777 دارای حافظه داخلی با ساختار 10 × 13 × 10 measurement data است که امکان ذخیره تعداد قابل توجهی از نتایج اندازه‌گیری را فراهم می‌کند.

این قابلیت برای کارشناسانی که در طول روز چندین قطعه یا خودرو را بررسی می‌کنند بسیار کاربردی است.

اتصال Bluetooth و اپلیکیشن

یکی از امکانات جذاب EC777 قابلیت Bluetooth و APP است.

نتایج اندازه‌گیری می‌توانند به‌صورت بی‌سیم به اپلیکیشن منتقل شوند و کاربر بتواند اطلاعات را روی تلفن همراه بررسی کند. YOWEXA قابلیت انتقال لحظه‌ای داده‌ها به APP را برای این مدل اعلام کرده است.

این قابلیت برای ثبت و مدیریت داده‌ها در زمان کارشناسی و بازرسی بسیار مفید است.

اتصال USB به کامپیوتر

علاوه بر Bluetooth، EC777 امکان انتقال داده‌ها به کامپیوتر از طریق USB را نیز دارد.

بنابراین دستگاه می‌تواند در فرآیندهای کنترل کیفیت و ثبت گزارش‌های اندازه‌گیری نیز مورد استفاده قرار گیرد.

کالیبراسیون Zero و Multi-Point

برای افزایش دقت اندازه‌گیری، EC777 از:

• Zero Calibration
• Multi-Point Calibration

پشتیبانی می‌کند.

کالیبراسیون صحیح دستگاه، به‌خصوص هنگام کار روی زیرلایه‌های مختلف و شرایط اندازه‌گیری متفاوت، اهمیت زیادی دارد.

اندازه‌گیری سریع

حداکثر سرعت اندازه‌گیری EC777 برابر با 2 قرائت در ثانیه است.

در نتیجه کاربر می‌تواند تعداد زیادی نقطه را در مدت زمان کوتاه بررسی کند؛ ویژگی‌ای که برای کارشناسی خودرو و کنترل کیفیت خطوط تولید اهمیت زیادی دارد.

حداقل سطح اندازه‌گیری و شعاع انحنا

برای دستیابی به اندازه‌گیری قابل اعتماد، ابعاد و هندسه سطح مورد آزمایش اهمیت دارند.

طبق مشخصات YOWEXA:

• حداقل قطر سطح اندازه‌گیری: 15mm
• حداقل شعاع انحنای محدب: 5mm
• حداقل شعاع انحنای مقعر: 25mm

است.

محدوده ضخامت زیرلایه

حداقل ضخامت زیرلایه قابل اندازه‌گیری نیز به نوع فلز بستگی دارد:

Fe:

0.20mm

NFe:

0.03mm

بنابراین در کاربردهای تخصصی باید ضخامت و جنس زیرلایه قبل از اندازه‌گیری در نظر گرفته شود.

بدنه سبک و پرتابل

EC777 با بدنه ABS و وزن حدود 137 گرم بدون باتری طراحی شده است.

ابعاد جمع‌وجور دستگاه باعث می‌شود به‌راحتی در کیف ابزار یا تجهیزات کارشناسی قرار گرفته و برای استفاده در محل مناسب باشد.

کاربردهای YOWEXA EC777

🚗 کارشناسی رنگ خودرو

• بررسی ضخامت رنگ بدنه
• مقایسه نقاط مختلف خودرو
• بررسی یکنواختی پوشش

⚓ صنایع کشتی‌سازی

• اندازه‌گیری ضخامت پوشش‌های محافظ
• کنترل پوشش ضدخوردگی

⚙️ آبکاری

• بررسی ضخامت لایه آبکاری
• کنترل کیفیت پوشش

🛡️ پوشش‌های ضدزنگ

• کنترل ضخامت پوشش‌های ضدخوردگی
• بررسی یکنواختی پوشش

🏭 صنایع تولید قطعات فلزی

• کنترل کیفیت رنگ
• کنترل پوشش قطعات
• بازرسی سطح قطعات

🎞️ اندازه‌گیری فیلم و پوشش

• فیلم پلاستیکی روی فلز
• رنگ
• پوشش‌های غیررسانا

این موارد در فهرست کاربردهای رسمی YOWEXA برای سری EC-777 نیز ذکر شده‌اند.

استانداردها و تأییدیه‌ها

EC777 مطابق اطلاعات منتشرشده با استانداردها و تأییدیه‌های زیر معرفی شده است:

• CE
• RoHS
• ISO 2178
• ISO 2360
• GB/T 4956-2003
• GB/T 4957-2003
• JJG-818-2005

مزایای YOWEXA EC777

•  اندازه‌گیری غیرمخرب ضخامت رنگ و پوشش
•  سیستم دوگانه Fe / NFe
•  محدوده اندازه‌گیری 0 تا 2000µm
•  دقت ±(2% + 1µm)
•  رزولوشن تا 0.1µm
•  پروب داخلی با نوک Ruby
•  نمایشگر رنگی 2.4 اینچی
•  Bluetooth و APP
•  حالت مخصوص خودرو
•  حافظه داخلی
•  تحلیل آماری داده‌ها
•  نمایش Curve، Bar Chart و Trend Chart
•  کالیبراسیون Zero و Multi-Point
•  انتقال داده از طریق USB
•  سرعت اندازه‌گیری تا 2 قرائت بر ثانیه
•  طراحی سبک و قابل حمل

جمع‌بندی

YOWEXA EC777 یک ضخامت‌سنج حرفه‌ای و چندمنظوره برای اندازه‌گیری غیرمخرب ضخامت رنگ، پوشش و لایه‌های آبکاری است که به لطف سیستم دوگانه القای مغناطیسی و جریان گردابی می‌تواند روی انواع زیرلایه‌های فلزی مورد استفاده قرار گیرد.

محدوده 0 تا 2000 میکرومتر، دقت ±(2% + 1µm)، رزولوشن تا 0.1µm، پروب داخلی Ruby، نمایشگر رنگی 2.4 اینچی، حالت Car، Bluetooth، APP، حافظه داخلی و تحلیل آماری باعث شده این دستگاه هم برای کارشناسی رنگ خودرو و هم برای کنترل کیفیت پوشش در صنایع مختلف گزینه‌ای کاربردی باشد.
