کلمپ فلکسیبل CT6280 برند HIOKI

کلمپ فلکسیبل CT6280 برند HIOKI

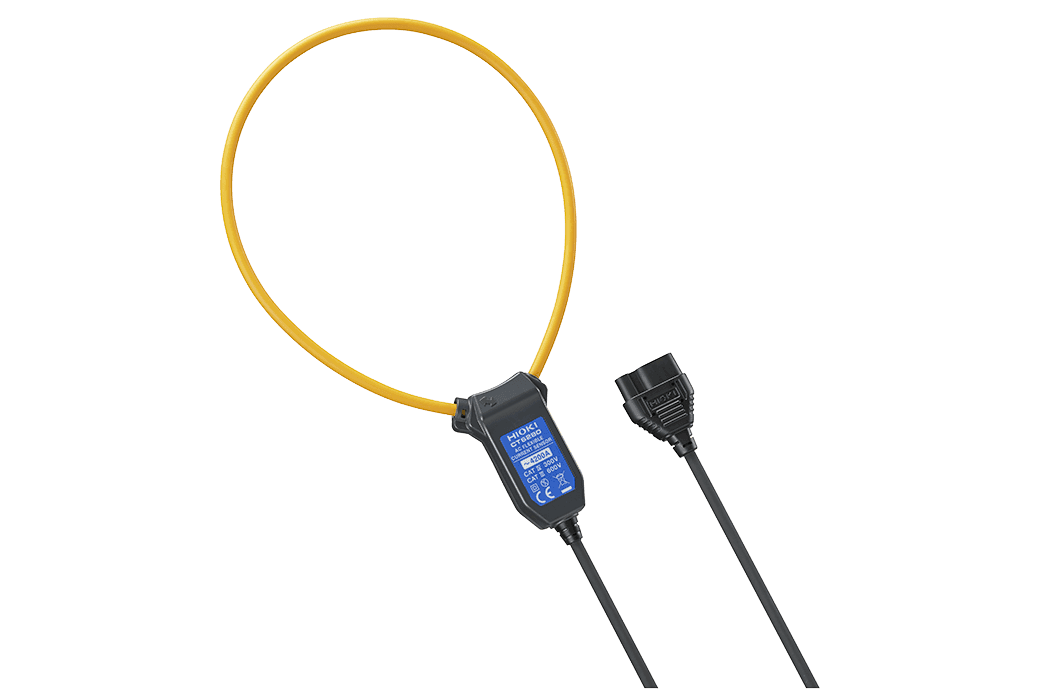

HIOKI CT6280 یک سنسور جریان AC فلکسیبل حرفه‌ای است که برای اندازه‌گیری جریان‌های بالا در هادی‌ها و کابل‌های با قطر زیاد طراحی شده است. ساختار حلقه‌ای و انعطاف‌پذیر این سنسور باعث می‌شود در فضاهای محدود، اطراف کابل‌های حجیم و در شرایطی که استفاده از کلمپ‌های فک ثابت دشوار است، بتوان به‌سادگی هادی را درون حلقه قرار داد.

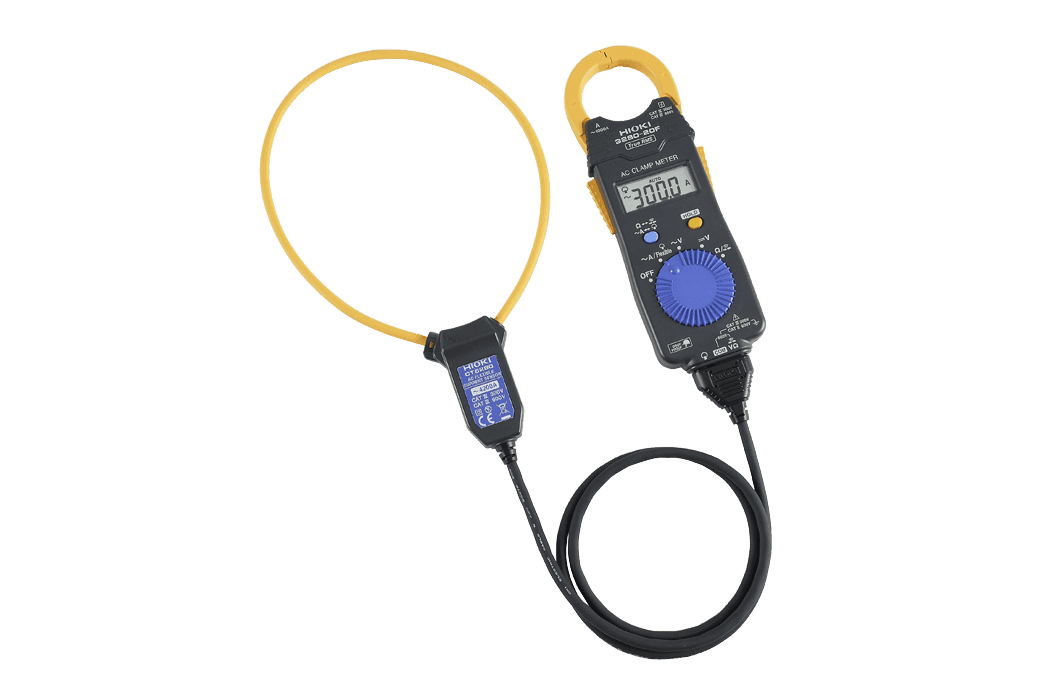

CT6280 با کلمپ‌مترهای سازگار HIOKI مانند CM3291، CM3289 و 3280-10F مورد استفاده قرار می‌گیرد و در صورت استفاده از دستگاه سازگار، امکان اندازه‌گیری جریان AC تا 4200A به‌صورت پیوسته را فراهم می‌کند.

یکی از مهم‌ترین مزایای CT6280 نسبت به کلمپ‌های معمولی، حلقه فلکسیبل با قطر 130 میلی‌متر است که برای کابل‌ها و هادی‌های بزرگ بسیار مناسب است.

ویژگی‌های کلیدی HIOKI CT6280

• سنسور جریان AC فلکسیبل
• مناسب اندازه‌گیری جریان‌های بالا
• حداکثر جریان ورودی 4200A AC به‌صورت پیوسته
• قطر حلقه 130mm
• کابل سنسور با قطر تقریبی 5mm
• سر سنسور با قطر تقریبی 7mm
• طول کابل خروجی 800mm
• کاملاً انعطاف‌پذیر
• مناسب کابل‌ها و هادی‌های بزرگ
• مناسب استفاده در فضاهای محدود
• امکان قرارگیری اطراف کابل‌های حجیم
• مناسب اندازه‌گیری یک کابل یا زوج کابل
• رده ایمنی CAT IV 300V / CAT III 600V
• وزن بسیار کم، حدود 71 گرم
• مناسب برای کلمپ‌مترهای سازگار HIOKI
• همراه با کیف حمل C0205
• دقت پایه سنسور در شرایط مشخص: ±1.0% rdg.

اندازه‌گیری جریان AC تا 4200 آمپر

مهم‌ترین ویژگی CT6280 قابلیت اندازه‌گیری جریان‌های بسیار بالا است.

حداکثر جریان ورودی مجاز:

4200A AC Continuous

است؛ این مشخصه برای فرکانس:

50Hz تا 60Hz

تضمین شده است.

بنابراین CT6280 برای اندازه‌گیری جریان در سیستم‌هایی که جریان آنها از ظرفیت کلمپ‌های معمولی بیشتر است، گزینه بسیار مناسبی محسوب می‌شود.

کاربردهای رایج آن می‌تواند شامل:

• کابل‌های قدرت
• تابلوهای برق
• خطوط توزیع
• باس‌بارها
• موتورهای صنعتی
• تجهیزات قدرت
• ژنراتورها
• سیستم‌های توزیع برق

باشد.

حلقه فلکسیبل 130 میلی‌متری

CT6280 دارای حلقه‌ای با قطر:

φ130mm

است.

این اندازه در مقایسه با فک بسیاری از کلمپ‌مترهای معمولی، فضای بسیار بیشتری برای قرارگیری کابل در اختیار کاربر قرار می‌دهد.

به همین دلیل می‌توان از CT6280 برای اندازه‌گیری:

• کابل‌های قطور
• هادی‌های چندرشته‌ای
• کابل‌های قدرت
• زوج سیم‌ها
• هادی‌های نصب‌شده در فضای فشرده

استفاده کرد.

انعطاف‌پذیری بالا

برخلاف فک‌های صلب، حلقه CT6280 قابلیت خم شدن و تغییر شکل دارد.

این ویژگی یکی از مهم‌ترین مزایای آن در محیط‌های صنعتی است.

در بسیاری از تابلوهای برق، کابل‌ها به‌گونه‌ای قرار گرفته‌اند که امکان باز کردن فک یک کلمپ معمولی وجود ندارد. در این شرایط می‌توان حلقه CT6280 را دور هادی قرار داد و سپس اندازه‌گیری را انجام داد.

HIOKI نیز انعطاف‌پذیری و قابلیت استفاده در فضاهای محدود را از ویژگی‌های اصلی CT6280 معرفی کرده است.

مناسب برای هادی‌های بزرگ و زوج کابل

حلقه بزرگ CT6280 برای اندازه‌گیری کابل‌های با قطر زیاد و حتی زوج هادی‌ها طراحی شده است.

این موضوع در زمان اندازه‌گیری جریان مدارهای قدرت اهمیت زیادی دارد؛ زیرا ممکن است کابل یا مجموعه هادی‌ها به اندازه‌ای بزرگ باشند که فک یک کلمپ معمولی نتواند آنها را دربر بگیرد.

طراحی مناسب برای فضاهای محدود

یکی از مزایای مهم CT6280، امکان استفاده در مکان‌هایی است که فضای کافی برای باز و بسته کردن کلمپ‌های فک‌دار وجود ندارد.

حلقه فلکسیبل را می‌توان از فضای اطراف کابل عبور داد و پس از قرارگیری کامل سنسور، اندازه‌گیری را انجام داد.

این ویژگی در:

• تابلوهای برق
• رک‌های الکتریکی
• کابل‌های متراکم
• موتورخانه‌ها
• سیستم‌های صنعتی
• خطوط توزیع

کاربرد زیادی دارد.

کابل سنسور با طول 800 میلی‌متر

طول کابل خروجی CT6280:

800mm

است.

این طول امکان قرارگیری سنسور در اطراف هادی و اتصال آن به کلمپ‌متر سازگار را آسان‌تر می‌کند.

طراحی بسیار سبک

وزن CT6280 تنها حدود:

71g

است.

این وزن پایین باعث می‌شود سنسور در زمان اندازه‌گیری روی کابل فشار زیادی ایجاد نکند و استفاده طولانی‌مدت از آن نیز راحت‌تر باشد.

ابعاد قسمت اصلی سنسور، بدون احتساب حلقه فلکسیبل و کابل خروجی، برابر است با:

42 × 65 × 18mm.

دقت اندازه‌گیری

دقت خود سنسور CT6280 در شرایط مشخص‌شده توسط HIOKI برابر با:

±1.0% rdg.

است.

البته هنگام استفاده از CT6280 باید توجه داشت که دقت نهایی اندازه‌گیری به کلمپ‌متر متصل‌شده نیز وابسته است.

برای مثال، در مستندات HIOKI برای ترکیب CT6280 با دستگاه‌های سازگار، دقت کلی سیستم بر اساس مشخصات کلمپ‌متر و سنسور اعلام می‌شود.

بنابراین در صفحه محصول بهتر است دقت خود CT6280 را از دقت ترکیب سنسور + کلمپ‌متر جدا کنیم.

دو محدوده اندازه‌گیری

CT6280 در سیستم اندازه‌گیری HIOKI با دو محدوده اصلی:

420.0A

و

4200A

کار می‌کند.

در مستندات HIOKI برای استفاده با تجهیزات سازگار، محدوده دقت برای رنج 420.0A و 4200A نیز مشخص شده است.

برای نمونه، در فرکانس 50 تا 60 هرتز، دقت ترکیبی اعلام‌شده در شرایط مشخص:

±3.0% rdg. ±5 dgt.

است که شامل سهم خطای CT6280 نیز می‌شود.

یک نکته بسیار مهم: CT6280 کلمپ نشتی نیست

این نکته را حتماً در صفحه محصول سایتت درج کن:

CT6280 برای اندازه‌گیری جریان‌های بزرگ طراحی شده و برای اندازه‌گیری جریان‌های نشتی بسیار کوچک مناسب نیست.

بنابراین نباید CT6280 را با سنسورهای مخصوص Leakage Current مانند سری CM4001 / CM4002 / CM4003 اشتباه گرفت.

اگر هدف اندازه‌گیری جریان نشتی در محدوده میلی‌آمپر و میکروآمپر باشد، CT6280 انتخاب مناسبی نیست.

سازگاری با کلمپ‌مترهای HIOKI

CT6280 یک سنسور جانبی است و باید با دستگاه اندازه‌گیری سازگار استفاده شود.

HIOKI به‌صورت رسمی CT6280 را برای مدل‌هایی از جمله:

• CM3291
• CM3289
• 3280-10F

معرفی کرده است.

این موضوع باعث می‌شود بتوان ظرفیت اندازه‌گیری جریان دستگاه‌های سازگار را برای کاربردهای جریان بالا افزایش داد.

کاربرد همراه CM3289 و CM3291

یکی از کاربردهای مهم CT6280 استفاده همراه با کلمپ‌مترهای باریک HIOKI مانند CM3289 و CM3291 است.

برای مثال، CM3289 به‌صورت مستقیم جریان AC را تا 1000A اندازه‌گیری می‌کند و امکان اتصال CT6280 نیز دارد.

با استفاده از CT6280، حلقه اندازه‌گیری به قطر 130mm در اختیار کاربر قرار می‌گیرد و ظرفیت اندازه‌گیری جریان تا 4200A AC افزایش پیدا می‌کند.

ایمنی CAT IV 300V و CAT III 600V

CT6280 دارای رده‌های ایمنی:

CAT IV 300V

و

CAT III 600V

است.

در مستندات فنی HIOKI نیز حداکثر ولتاژ نامی نسبت به زمین برای CT6280 برابر با:

600V AC در Measurement Category III

و

300V AC در Measurement Category IV

اعلام شده است.

این موضوع CT6280 را برای کاربردهای حرفه‌ای در سیستم‌های توزیع و تأسیسات الکتریکی مناسب می‌کند؛ البته محدوده ایمنی باید با توجه به کلمپ‌متر متصل‌شده و کل سیستم اندازه‌گیری رعایت شود.

مقاومت و دوام در محیط کاری

CT6280 برای استفاده حرفه‌ای در محیط‌های الکتریکی طراحی شده است.

مستندات HIOKI برای تجهیزات سازگار این خانواده، استانداردهای:

EN 61010

برای ایمنی و

EN 61326

برای EMC

را ذکر می‌کنند.

همچنین طراحی انعطاف‌پذیر سنسور باعث شده برای کار در محیط‌هایی که کابل‌ها و هادی‌ها دسترسی دشواری دارند، کاربردی باشد.

مقایسه CT6280 با کلمپ معمولی
