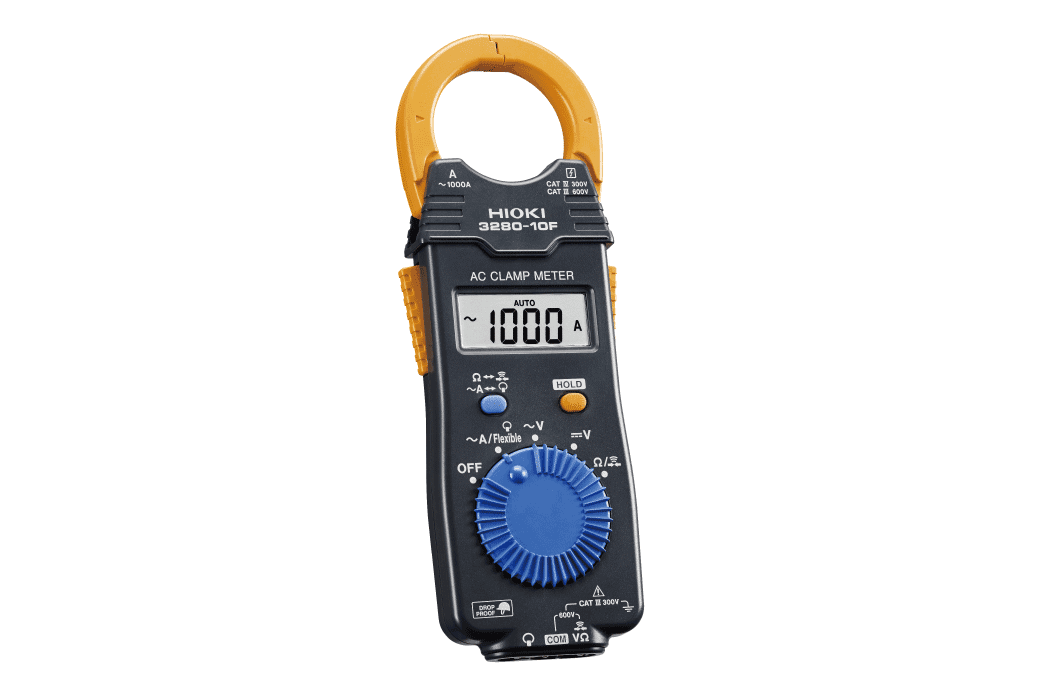

آمپرمتر کلمپی 10F-3280 برند HIOKI

آمپرمتر کلمپی 10F-3280 برند HIOKI

آمپرمتر کلمپی HIOKI 3280-10F یکی از کلمپ‌مترهای حرفه‌ای، باریک و مقاوم هیوکی است که برای تکنسین‌های برق، تعمیرکاران، برق‌کاران صنعتی و مهندسان تأسیسات طراحی شده است. این دستگاه با بهره‌گیری از فک کلمپی باریک و دهانه 33 میلی‌متری، امکان اندازه‌گیری جریان AC را بدون نیاز به قطع مدار فراهم می‌کند و در کنار اندازه‌گیری جریان، قابلیت اندازه‌گیری ولتاژ AC/DC، مقاومت و تست پیوستگی را نیز در اختیار کاربر قرار می‌دهد.

3280-10F قادر است جریان AC را تا 1000 آمپر اندازه‌گیری کند و به دلیل طراحی بسیار باریک 16 میلی‌متری، در فضاهای محدود و اطراف سیم‌ها و کابل‌های متراکم به‌راحتی قابل استفاده است. بدنه دستگاه نیز در برابر سقوط از ارتفاع 1 متر روی بتن مقاوم است و محدوده دمای کاری گسترده 25- تا 65+ درجه سانتی‌گراد را پوشش می‌دهد.

ویژگی‌های کلیدی HIOKI 3280-10F

• آمپرمتر کلمپی AC حرفه‌ای
• برند HIOKI
• مدل 3280-10F
• اندازه‌گیری جریان AC تا 1000A
• روش اندازه‌گیری جریان Average Rectified / MEAN
• دهانه فک 33mm
• طراحی بسیار باریک با ضخامت 16mm
• اندازه‌گیری ولتاژ AC تا 600V
• اندازه‌گیری ولتاژ DC تا 600V
• اندازه‌گیری مقاومت تا 41.99MΩ
• تست پیوستگی با بیزر
• Data Hold
• Auto Power Save
• نمایشگر LCD با حداکثر 4199 Count
• مقاومت در برابر سقوط از ارتفاع 1 متر
• محدوده دمای کاری 25- تا 65+°C
• قابلیت اتصال سنسور انعطاف‌پذیر CT6280
• امکان اندازه‌گیری جریان‌های بسیار بالا با CT6280 تا 4199A
• رده ایمنی CAT IV 300V / CAT III 600V برای جریان
• رده ایمنی CAT III 300V برای اندازه‌گیری ولتاژ
• تغذیه با یک باتری سکه‌ای CR2032
• وزن تنها حدود 100 گرم
• ساختار مناسب برای استفاده حرفه‌ای و پرتابل

اندازه‌گیری جریان AC تا 1000 آمپر

مهم‌ترین قابلیت HIOKI 3280-10F اندازه‌گیری جریان AC بدون نیاز به قطع سیم یا باز کردن مدار است.

دستگاه جریان AC را در سه محدوده تا:

1000A AC

اندازه‌گیری می‌کند.

دقت پایه اعلام‌شده برای اندازه‌گیری جریان:

±(1.5% rdg. + 5 dgt.)

است و محدوده فرکانسی اندازه‌گیری جریان با روش Average Rectified برابر:

50 تا 60Hz

است.

این ویژگی باعث می‌شود 3280-10F برای اندازه‌گیری جریان مصرفی تجهیزات، موتورها، تابلوهای برق، کابل‌ها و مدارهای AC بسیار مناسب باشد.

نکته مهم درباره True RMS

HIOKI 3280-10F، True RMS نیست.

این مدل از روش:

Average Rectified / MEAN Value

استفاده می‌کند و مقدار AC را بر اساس شکل موج سینوسی مبنا محاسبه می‌کند.

بنابراین برای موج‌های سینوسی معمولی 50/60Hz عملکرد مناسبی دارد، اما در سیگنال‌های AC به‌شدت غیرسینوسی و دارای اعوجاج، ممکن است مقدار نمایش داده‌شده با مقدار واقعی RMS اختلاف داشته باشد. خود هیوکی نیز این تفاوت را در کاتالوگ 3280-10F توضیح داده است.

اگر مشتری True RMS نیاز داشته باشد، باید سراغ مدل‌هایی مانند HIOKI 3280-20F رفت که نسخه True RMS این خانواده محسوب می‌شود.

فک کلمپی باریک 33 میلی‌متری

یکی از مهم‌ترین مزایای طراحی 3280-10F، فک بسیار باریک و کم‌حجم آن است.

قطر دهانه فک:

33 میلی‌متر

است.

این طراحی باعث می‌شود بتوان دستگاه را در اطراف سیم‌ها و هادی‌هایی که در تابلو یا جعبه برق فضای کمی دارند قرار داد. ضخامت فک نیز حدود 9.5 میلی‌متر است.

این ویژگی برای برق‌کارانی که با تابلوهای متراکم و کابل‌های نزدیک به یکدیگر کار می‌کنند، اهمیت زیادی دارد.

طراحی فوق‌باریک و جیبی

HIOKI 3280-10F تنها حدود:

57 × 175 × 16 میلی‌متر

ابعاد دارد و وزن آن حدود:

100 گرم

است.

ضخامت تنها 16 میلی‌متر باعث شده این کلمپ‌متر به‌راحتی در کیف ابزار یا حتی جیب قرار بگیرد.

به همین دلیل هیوکی این سری را به‌عنوان یک Pocket Size Clamp Meter معرفی می‌کند.

اندازه‌گیری ولتاژ AC تا 600 ولت

3280-10F علاوه بر جریان، امکان اندازه‌گیری ولتاژ AC را نیز دارد.

محدوده اندازه‌گیری:

4.199V تا 600V AC

است.

دقت پایه:

±(1.8% rdg. + 7 dgt.)

و محدوده فرکانسی:

45 تا 500Hz

است.

بنابراین دستگاه می‌تواند علاوه بر اندازه‌گیری جریان، برای بررسی ولتاژ مدارهای AC نیز مورد استفاده قرار گیرد.

اندازه‌گیری ولتاژ DC تا 600 ولت

3280-10F امکان اندازه‌گیری ولتاژ DC را نیز فراهم می‌کند.

محدوده:

419.9mV تا 600V DC

در پنج رنج است.

دقت پایه:

±(1.0% rdg. + 3 dgt.)

اعلام شده است.

این قابلیت برای اندازه‌گیری منابع تغذیه، مدارهای کنترلی، باتری‌ها و سیستم‌های DC کاربردی است.

اندازه‌گیری مقاومت تا 41.99 مگااهم

یکی دیگر از امکانات مهم این کلمپ‌متر، اندازه‌گیری مقاومت است.

محدوده مقاومت:

419.9Ω تا 41.99MΩ

در شش رنج است.

دقت پایه:

±(2.0% rdg. + 4 dgt.)

اعلام شده است.

این قابلیت باعث می‌شود 3280-10F در بسیاری از کارهای عیب‌یابی الکتریکی، علاوه بر جریان‌سنجی، کاربرد یک مولتی‌متر پایه را نیز داشته باشد.

تست پیوستگی با بیزر

3280-10F به Continuity Check مجهز است.

در صورت پایین بودن مقاومت مسیر، بیزر دستگاه فعال می‌شود.

آستانه اعلام‌شده برای بیزر حدود:

50Ω ±40Ω یا کمتر

است.

این قابلیت برای بررسی سریع سیم‌ها، کابل‌ها، اتصالات، فیوزها و مسیرهای مدار بسیار کاربردی است.

قابلیت Data Hold

با استفاده از Data Hold می‌توان مقدار اندازه‌گیری‌شده را روی نمایشگر ثابت کرد.

این قابلیت مخصوصاً هنگام کار در تابلوهای برق یا فضاهایی که مشاهده همزمان نمایشگر دشوار است، کاربرد زیادی دارد.

خاموشی و صرفه‌جویی خودکار در مصرف انرژی

3280-10F به قابلیت Auto Power Save مجهز است.

این قابلیت به کاهش مصرف باتری در زمان‌هایی که دستگاه بدون استفاده باقی می‌ماند کمک می‌کند.

باتری دستگاه نیز یک عدد باتری سکه‌ای:

CR2032

است.

با این باتری، زمان استفاده مداوم دستگاه حدود 120 ساعت اعلام شده است.

قابلیت اتصال سنسور انعطاف‌پذیر CT6280

یکی از قابلیت‌های جذاب 3280-10F امکان استفاده از AC Flexible Current Sensor CT6280 است.

با اتصال CT6280 می‌توان در فضاهایی که فک معمولی دستگاه امکان دسترسی به هادی را ندارد، اندازه‌گیری جریان را انجام داد.

این سنسور دارای حلقه انعطاف‌پذیر با قطر:

130mm

است و برای اندازه‌گیری جریان‌های بزرگ تا:

4200A AC

طراحی شده است.

بنابراین ترکیب 3280-10F + CT6280 برای کابل‌های ضخیم، هادی‌های دوتایی و فضاهای بسیار محدود گزینه بسیار کاربردی‌تری خواهد بود.

توجه: CT6280 برای اندازه‌گیری جریان‌های نشتی بسیار کوچک مناسب نیست.

مقاومت در برابر سقوط

HIOKI 3280-10F برای محیط‌های کاری حرفه‌ای طراحی شده و بدنه آن در برابر سقوط از ارتفاع:

1 متر روی سطح بتن

مقاومت دارد.

این ویژگی برای تکنسین‌هایی که دستگاه را به‌صورت روزمره در محیط کارگاهی، صنعتی و تأسیسات استفاده می‌کنند، بسیار مهم است.

محدوده دمای کاری گسترده

یکی از بهبودهای مهم این نسل نسبت به مدل قبلی، محدوده دمای کاری گسترده آن است.

3280-10F می‌تواند در محدوده:

25- تا 65+ درجه سانتی‌گراد

کار کند.

این محدوده باعث می‌شود دستگاه در محیط‌های گرم صنعتی یا شرایط کاری سرد نیز قابلیت استفاده مناسبی داشته باشد.

ایمنی و رده حفاظتی

3280-10F از استانداردهای ایمنی مربوط به تجهیزات اندازه‌گیری الکتریکی پیروی می‌کند.

رده ایمنی اعلام‌شده برای اندازه‌گیری جریان:

CAT IV 300V / CAT III 600V

و برای اندازه‌گیری ولتاژ:

CAT III 300V

است.

به همین دلیل، هنگام استفاده از دستگاه باید حتماً محدوده مجاز هر عملکرد و ترمینال مربوطه رعایت شود.

نمایشگر 4199 Counts

دستگاه دارای نمایشگر LCD با حداکثر:

4199 Counts

است.

نرخ به‌روزرسانی نمایشگر نیز حدود:

400ms

اعلام شده است.

نمایشگر ساده و خوانا برای مشاهده سریع مقدار جریان، ولتاژ و مقاومت طراحی شده است.

کاربردهای HIOKI 3280-10F

⚡ برق صنعتی

• اندازه‌گیری جریان موتور
• بررسی جریان مصرفی تجهیزات
• عیب‌یابی تابلوهای برق
• اندازه‌گیری جریان کابل‌ها
• بررسی مدارهای AC

🔧 تعمیر و نگهداری

• بررسی جریان تجهیزات
• اندازه‌گیری ولتاژ AC/DC
• تست مقاومت
• تست پیوستگی
• عیب‌یابی سیم‌کشی

🏭 تأسیسات و نگهداری صنعتی

• تابلوهای برق
• تجهیزات کارخانه
• موتورهای الکتریکی
• سیستم‌های تهویه
• پمپ‌ها
• تجهیزات صنعتی

🏠 تأسیسات الکتریکی

• بررسی جریان مصرفی
• تست مدارهای برق
• اندازه‌گیری ولتاژ
• تست کابل و سیم

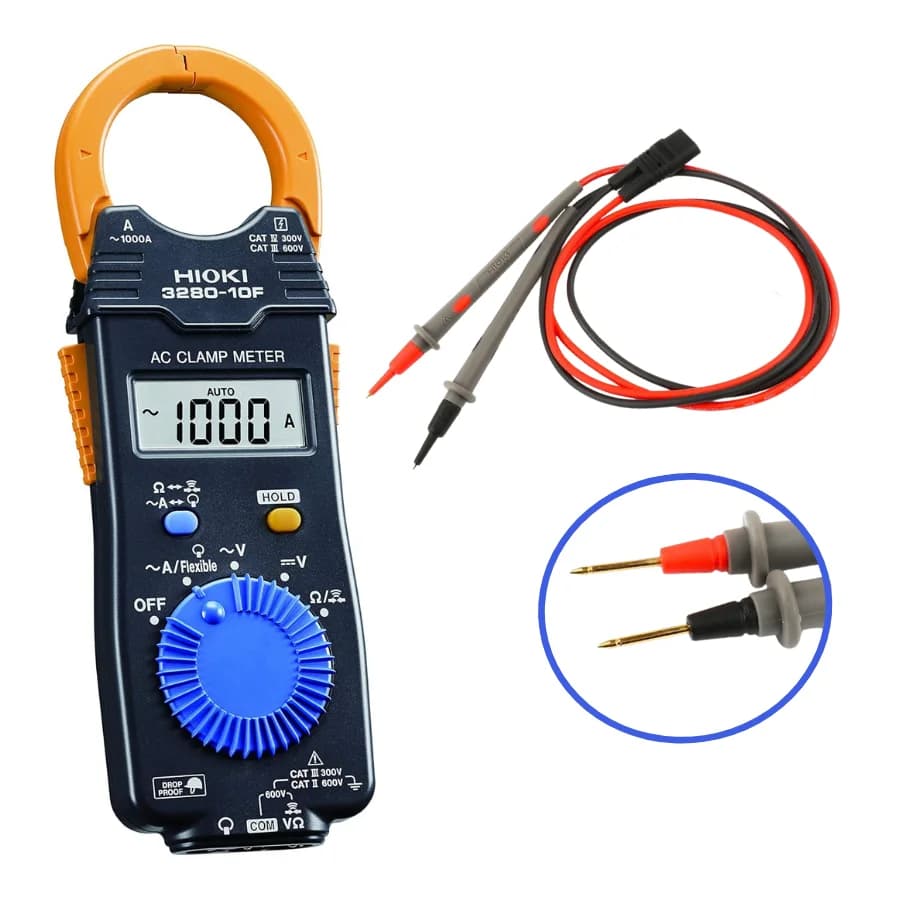

اقلام همراه

در بسته استاندارد HIOKI 3280-10F موارد زیر قرار دارد:

• دستگاه 3280-10F
• پراب تست L9208
• باتری سکه‌ای CR2032
• کیف حمل 9398
• دفترچه راهنما

سنسور انعطاف‌پذیر CT6280 به‌صورت استاندارد همراه مدل 3280-10F نیست و به‌عنوان لوازم جانبی قابل تهیه است؛ مدل 3280-70F نسخه ست‌شده با CT6280 است.

مزایای HIOKI 3280-10F

•  اندازه‌گیری جریان AC تا 1000A
•  فک کلمپی باریک 33mm
•  طراحی بسیار باریک 16mm
•  وزن تنها حدود 100 گرم
•  اندازه‌گیری AC/DC Voltage
•  اندازه‌گیری مقاومت تا 41.99MΩ
•  تست پیوستگی
•  Data Hold
•  Auto Power Save
•  مقاومت در برابر سقوط 1 متری
•  محدوده دمای کاری 25- تا 65+°C
•  امکان اتصال CT6280
•  اندازه‌گیری جریان‌های بسیار بالا با سنسور انعطاف‌پذیر
•  مناسب برق‌کاران و تکنسین‌های حرفه‌ای

جمع‌بندی

آمپرمتر کلمپی HIOKI 3280-10F یک ابزار حرفه‌ای، سبک و بسیار جمع‌وجور برای اندازه‌گیری جریان AC تا 1000 آمپر است که علاوه بر کلمپ جریان، امکانات اندازه‌گیری ولتاژ AC/DC، مقاومت و تست پیوستگی را نیز در اختیار کاربر قرار می‌دهد. طراحی باریک، فک 33 میلی‌متری، وزن حدود 100 گرم و مقاومت در برابر سقوط 1 متری، آن را به گزینه‌ای بسیار مناسب برای استفاده روزمره تکنسین‌های برق تبدیل کرده است.

از طرف دیگر، امکان اتصال CT6280 باعث می‌شود این دستگاه برای اندازه‌گیری جریان‌های بسیار بالا و کابل‌های ضخیم نیز انعطاف بیشتری داشته باشد؛ با این تفاوت که 3280-10F ذاتاً True RMS نیست و برای اندازه‌گیری دقیق شکل‌موج‌های AC اعوجاج‌یافته باید مدل True RMS این خانواده یا مدل مناسب دیگری انتخاب شود.
