کلمپ نشت جریان CM4001 برند HIOKI

کلمپ نشت جریان CM4001 برند HIOKI

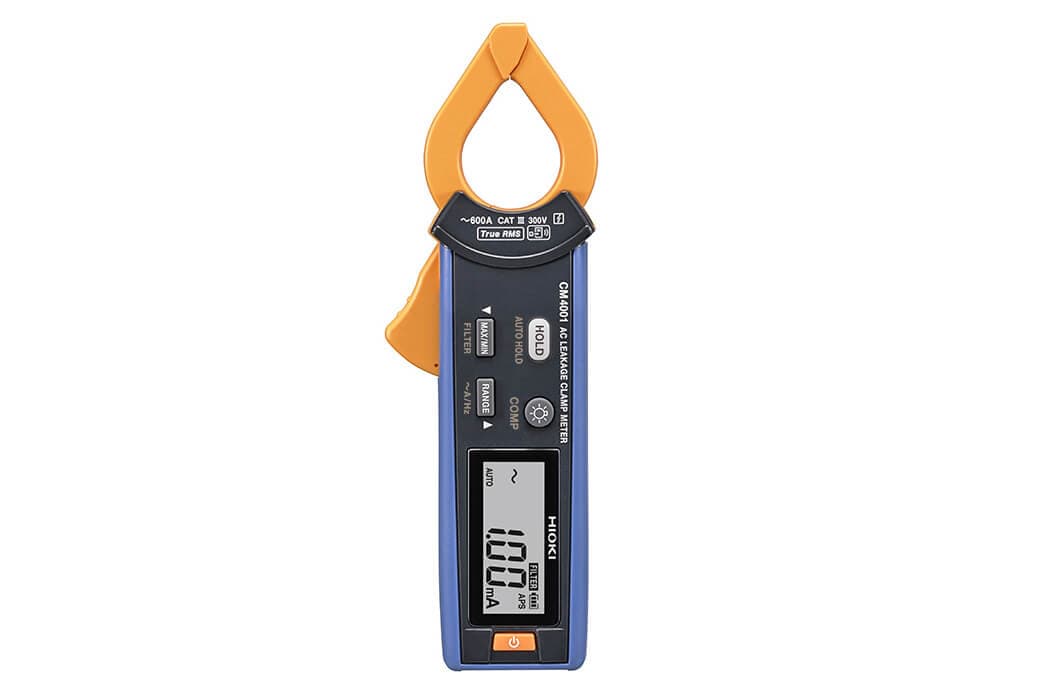

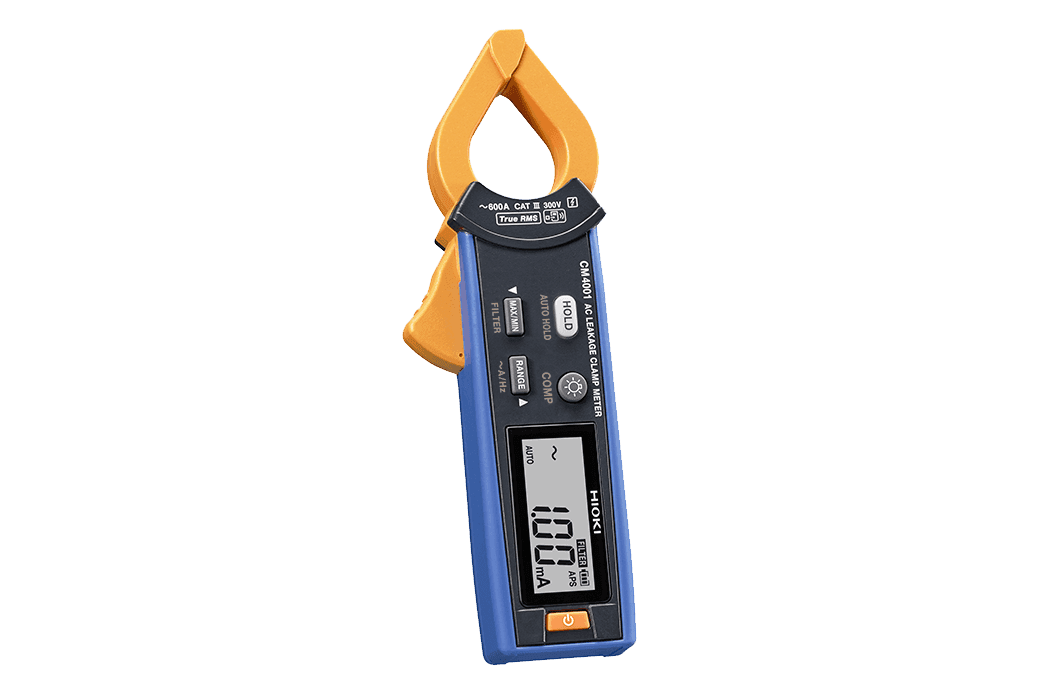

کلمپ نشت جریان HIOKI CM4001 یک کلمپ‌متر تخصصی برای اندازه‌گیری جریان نشتی AC است که توسط برند ژاپنی HIOKI طراحی شده و برای عیب‌یابی سیستم‌های الکتریکی، بررسی عایق‌بندی، تشخیص جریان‌های نشتی و پایش وضعیت تجهیزات برقی مورد استفاده قرار می‌گیرد.

مهم‌ترین ویژگی CM4001، توانایی اندازه‌گیری جریان‌های بسیار پایین در کنار قابلیت اندازه‌گیری جریان‌های بالاتر است. این دستگاه می‌تواند جریان AC را از محدوده 0.01 mA تا 60.00 A اندازه‌گیری کند و به همین دلیل برای پیدا کردن نشتی‌های کوچک در مدارهایی که با کلمپ‌مترهای معمولی قابل تشخیص نیستند، بسیار کاربردی است.

CM4001 از فناوری True RMS بهره می‌برد و به همین دلیل می‌تواند جریان‌های AC با شکل موج‌های غیرسینوسی را نیز با دقت مناسبی اندازه‌گیری کند.

ویژگی‌های کلیدی HIOKI CM4001

• کلمپ نشت جریان حرفه‌ای
• اندازه‌گیری AC Leakage Current
• محدوده اندازه‌گیری جریان از 0.01mA تا 60A
• فناوری True RMS
• حساسیت بالا برای تشخیص جریان‌های نشتی بسیار کم
• فک کلمپی با قطر داخلی حدود 24mm
• اندازه‌گیری بدون نیاز به قطع مدار
• مناسب برای بررسی جریان نشتی تجهیزات و تأسیسات
• اندازه‌گیری جریان AC
• اندازه‌گیری جریان AC با فرکانس 45Hz تا 1kHz
• قابلیت اندازه‌گیری جریان نشتی در مدارهای تک‌فاز و سه‌فاز
• قابلیت اندازه‌گیری جریان نشتی به روش Zero Phase Current Transformer
• نمایش دیجیتال
• قابلیت Data Hold
• قابلیت Auto Hold
• قابلیت Max/Min
• فیلتر برای کاهش اثر مؤلفه‌های فرکانسی ناخواسته
• Backlight
• Auto Power Save
• طراحی کوچک و سبک
• مناسب برای استفاده در تابلوهای برق
• مناسب برای تعمیر و نگهداری تجهیزات
• مناسب برای بررسی RCD و سیستم‌های حفاظتی
• رده ایمنی CAT IV 300V / CAT III 600V
• وزن بسیار پایین و مناسب استفاده طولانی‌مدت

اندازه‌گیری جریان نشتی از 0.01 میلی‌آمپر

مهم‌ترین دلیل استفاده از CM4001، حساسیت بالای آن در اندازه‌گیری جریان‌های بسیار پایین است.

این دستگاه می‌تواند جریان نشتی AC را از:

0.01mA

اندازه‌گیری کند.

یعنی رزولوشن دستگاه در پایین‌ترین محدوده به 10µA می‌رسد.

این سطح از حساسیت برای پیدا کردن نشتی‌هایی که با آمپرمترهای کلمپی معمولی قابل مشاهده نیستند بسیار مهم است.

برای مثال در یک تابلو برق ممکن است جریان کاری یک تجهیز چندین آمپر باشد، اما جریان نشتی آن تنها چند میلی‌آمپر یا حتی کمتر باشد.

در چنین شرایطی CM4001 به‌صورت تخصصی برای مشاهده همین جریان‌های کوچک طراحی شده است.

اندازه‌گیری جریان تا 60 آمپر

اگرچه CM4001 یک Leakage Clamp Meter است، اما فقط برای جریان‌های بسیار کوچک طراحی نشده است.

حداکثر محدوده اندازه‌گیری آن:

60A AC

است.

به همین دلیل می‌توان از دستگاه برای اندازه‌گیری جریان‌های کاری و بررسی جریان نشتی در یک مجموعه وسیع از کاربردها استفاده کرد.

این محدوده باعث می‌شود تکنسین در بسیاری از موارد بتواند بدون تعویض دستگاه، هم جریان‌های بسیار کوچک و هم جریان‌های نسبتاً بزرگ‌تر را بررسی کند.

True RMS

CM4001 از فناوری True RMS استفاده می‌کند.

این قابلیت برای اندازه‌گیری جریان‌هایی که شکل موج آنها کاملاً سینوسی نیست اهمیت زیادی دارد.

در تجهیزات مدرن الکتریکی، شکل موج جریان ممکن است تحت تأثیر منابع تغذیه سوئیچینگ، اینورترها، درایوها و تجهیزات الکترونیک قدرت قرار بگیرد.

True RMS باعث می‌شود مقدار مؤثر واقعی جریان AC با دقت مناسب‌تری اندازه‌گیری شود.

اندازه‌گیری جریان نشتی بدون قطع مدار

یکی از مهم‌ترین مزایای کلمپ نشت جریان CM4001 این است که برای اندازه‌گیری جریان، نیازی به قطع مدار نیست.

فک کلمپ دور هادی موردنظر قرار می‌گیرد و جریان اندازه‌گیری می‌شود.

این موضوع برای تعمیر و نگهداری تجهیزات بسیار مهم است؛ زیرا در بسیاری از سیستم‌های صنعتی خاموش کردن مدار برای انجام اندازه‌گیری امکان‌پذیر یا مطلوب نیست.

CM4001 به تکنسین اجازه می‌دهد در شرایط مناسب، جریان نشتی را در مدار فعال بررسی کند.

اندازه‌گیری جریان نشتی در سیستم‌های تک‌فاز

برای بررسی جریان نشتی یک مدار تک‌فاز، می‌توان هادی‌های رفت و برگشت را به‌صورت مناسب داخل فک دستگاه قرار داد.

در شرایط عادی، جریان رفت و برگشت یکدیگر را خنثی می‌کنند.

اما اگر بخشی از جریان از مسیر ناخواسته‌ای مانند زمین عبور کند، مقدار خالص جریان باقی‌مانده توسط کلمپ قابل مشاهده خواهد بود.

به همین دلیل CM4001 برای بررسی:

• سیم‌کشی ساختمان
• تابلوهای برق
• تجهیزات صنعتی
• موتورها
• ماشین‌آلات
• لوازم برقی
• مدارهای تک‌فاز

کاربرد دارد.

اندازه‌گیری جریان نشتی در سیستم‌های سه‌فاز

CM4001 برای بررسی جریان نشتی در سیستم‌های سه‌فاز نیز بسیار کاربردی است.

با قرار دادن هادی‌های فاز و در صورت نیاز نول در داخل فک، تکنسین می‌تواند جریان باقی‌مانده مدار را بررسی کند.

این روش برای تشخیص نشتی در:

• تابلوهای سه‌فاز
• موتورهای صنعتی
• خطوط تولید
• تجهیزات سه‌فاز
• سیستم‌های توزیع برق
• ماشین‌آلات صنعتی

مناسب است.

تشخیص نشتی و عیب‌یابی عایق

یکی از کاربردهای اصلی CM4001 پیدا کردن جریان‌هایی است که به دلیل مشکلات عایقی یا مسیرهای ناخواسته جریان ایجاد می‌شوند.

افزایش جریان نشتی می‌تواند نشانه‌ای از مشکلاتی مانند:

• کاهش کیفیت عایق
• رطوبت
• آسیب کابل
• فرسودگی تجهیزات
• خرابی موتور
• مشکل در فیلترهای EMI
• اتصال ناخواسته به زمین
• خرابی تجهیزات الکتریکی

باشد.

البته CM4001 جریان نشتی را اندازه‌گیری می‌کند و جایگزین تستر مقاومت عایقی یا میگر نیست؛ برای ارزیابی مستقیم مقاومت عایقی باید از دستگاه‌های مخصوص تست عایق استفاده شود.

بررسی علت عملکرد RCD و کلید محافظ جان

یکی از کاربردهای مهم کلمپ‌های نشتی جریان، بررسی علت عملکرد ناخواسته تجهیزات حفاظتی مانند RCD است.

اگر جریان نشتی مدار بیش از حد افزایش پیدا کند، تجهیزات حفاظتی ممکن است مدار را قطع کنند.

با استفاده از CM4001 می‌توان جریان نشتی را اندازه‌گیری کرد و بررسی کرد که آیا مقدار نشتی واقعی مدار می‌تواند علت عملکرد حفاظت باشد یا خیر.

این قابلیت در عملیات:

• عیب‌یابی تابلو برق
• تعمیر تأسیسات
• نگهداری ساختمان
• بررسی مدارهای صنعتی
• عیب‌یابی قطع‌های ناخواسته

بسیار کاربردی است.

محدوده فرکانسی گسترده

CM4001 قابلیت اندازه‌گیری جریان AC در محدوده فرکانسی:

45Hz تا 1kHz

را دارد.

پوشش این محدوده فرکانسی باعث می‌شود دستگاه فقط برای جریان‌های برق شهر 50/60Hz محدود نباشد و در برخی تجهیزات دارای مؤلفه‌های فرکانسی بالاتر نیز کاربرد داشته باشد.

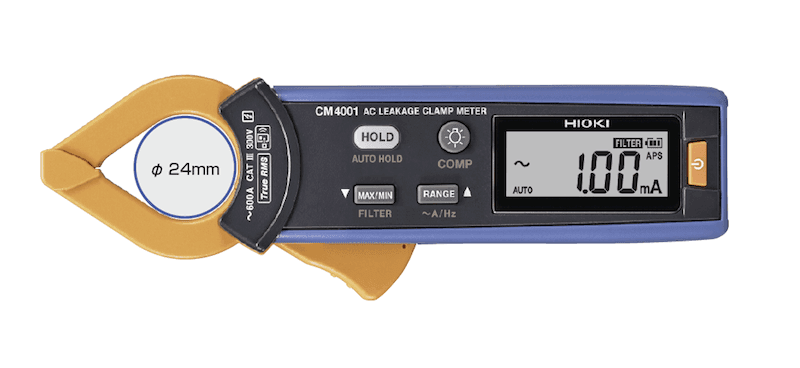

فک مناسب برای اندازه‌گیری در تابلو برق

CM4001 به دلیل ابعاد کوچک و فک کلمپی مناسب، برای کار در فضاهای محدود طراحی شده است.

قطر داخلی فک:

24mm

است.

این اندازه برای بسیاری از کابل‌ها و سیم‌های مورد استفاده در تابلوهای برق و تأسیسات مناسب است.

طراحی جمع‌وجور دستگاه نیز باعث می‌شود بتوان آن را در فضاهای نسبتاً محدود به‌راحتی قرار داد.

فیلتر و کاهش اثر نویز

در اندازه‌گیری جریان نشتی، وجود تجهیزات الکترونیکی و مؤلفه‌های فرکانسی مختلف می‌تواند روی نتیجه اندازه‌گیری تأثیر بگذارد.

CM4001 دارای قابلیت فیلتر برای کاهش اثر مؤلفه‌های فرکانسی ناخواسته است.

این قابلیت به تکنسین کمک می‌کند جریان موردنظر را در شرایط پیچیده‌تر بهتر بررسی کند.

Auto Hold و Data Hold

CM4001 دارای قابلیت‌های نگه‌داشتن مقدار اندازه‌گیری است.

Data Hold مقدار فعلی را روی نمایشگر نگه می‌دارد.

Auto Hold نیز می‌تواند مقدار اندازه‌گیری پایدار را به‌صورت خودکار نگه دارد.

این قابلیت‌ها در شرایطی که تکنسین دسترسی مستقیم و دائمی به نمایشگر ندارد بسیار کاربردی هستند.

MAX / MIN

CM4001 قابلیت ثبت و نمایش مقادیر:

• MAX
• MIN

را نیز در اختیار کاربر قرار می‌دهد.

این قابلیت برای بررسی تغییرات جریان نشتی در طول فرآیند عیب‌یابی مفید است.

برای مثال اگر جریان نشتی یک تجهیز در طول زمان تغییر کند، استفاده از MAX/MIN می‌تواند اطلاعات بیشتری درباره رفتار مدار در اختیار تکنسین قرار دهد.

طراحی کوچک و سبک

یکی از مزیت‌های CM4001 نسبت به بسیاری از دستگاه‌های تخصصی اندازه‌گیری جریان نشتی، طراحی جمع‌وجور آن است.

این ویژگی باعث می‌شود دستگاه برای:

• تکنسین‌های برق
• تعمیرکاران
• مهندسان تأسیسات
• کارشناسان نگهداری و تعمیرات
• برق‌کاران صنعتی

مناسب باشد.

وزن پایین دستگاه نیز حمل آن را در طول روز کاری آسان‌تر می‌کند.

ایمنی HIOKI CM4001

CM4001 برای استفاده در محیط‌های الکتریکی با رده ایمنی:

CAT IV 300V / CAT III 600V

طراحی شده است.

این رده ایمنی باعث می‌شود دستگاه برای بسیاری از کاربردهای تأسیسات، تابلوهای برق و تعمیر و نگهداری تجهیزات الکتریکی مناسب باشد.

همیشه باید ولتاژ و دسته‌بندی محیط اندازه‌گیری با رده ایمنی دستگاه مطابقت داشته باشد.

کاربردهای کلمپ نشت جریان HIOKI CM4001

⚡ تابلوهای برق

• بررسی جریان نشتی تابلو
• عیب‌یابی مدارها
• بررسی نشتی فاز به زمین
• بررسی جریان باقی‌مانده

🏭 صنایع

• موتورهای الکتریکی
• ماشین‌آلات صنعتی
• تجهیزات تولید
• تابلوهای کنترل
• سیستم‌های توزیع

🏢 تأسیسات

• ساختمان‌های تجاری
• مراکز اداری
• تأسیسات برق
• سیستم‌های روشنایی
• تجهیزات الکتریکی ساختمان

🔧 تعمیر و نگهداری

• بررسی افزایش جریان نشتی
• عیب‌یابی قطع RCD
• بررسی وضعیت تجهیزات
• تشخیص نشتی کابل
• بررسی نشتی تجهیزات الکتریکی

CM4001 برای چه کسانی مناسب است؟

HIOKI CM4001 انتخاب مناسبی برای افرادی است که به یک ابزار تخصصی برای اندازه‌گیری جریان نشتی AC نیاز دارند.

این دستگاه به‌خصوص برای:

• برق‌کاران صنعتی
• تکنسین‌های تعمیر و نگهداری
• مهندسان برق
• کارشناسان تأسیسات
• تکنسین‌های تابلو برق
• تعمیرکاران ماشین‌آلات
• پیمانکاران برق

کاربرد زیادی دارد.

تفاوت کلمپ نشت جریان با کلمپ‌متر معمولی

یکی از نکات مهم در معرفی CM4001 این است که نباید آن را صرفاً یک کلمپ‌متر معمولی معرفی کرد.

کلمپ‌مترهای عمومی معمولاً برای اندازه‌گیری جریان‌های کاری در محدوده آمپر طراحی شده‌اند؛ در حالی که کلمپ نشت جریان باید بتواند جریان‌های بسیار کوچک را نیز تشخیص دهد.

CM4001 با شروع محدوده اندازه‌گیری از:

0.01mA

برای همین هدف طراحی شده است.

بنابراین اگر هدف اصلی کاربر پیدا کردن جریان نشتی باشد، CM4001 گزینه تخصصی‌تری نسبت به یک کلمپ‌متر عمومی است.

جمع‌بندی

کلمپ نشت جریان HIOKI CM4001 یک ابزار تخصصی و حرفه‌ای برای اندازه‌گیری جریان نشتی AC است که با حساسیت بالا، امکان تشخیص جریان‌هایی در حد 10 میکروآمپر را فراهم می‌کند. محدوده اندازه‌گیری گسترده تا 60 آمپر AC، فناوری True RMS، طراحی جمع‌وجور و فک حدود 24 میلی‌متری باعث شده این دستگاه برای عیب‌یابی و نگهداری سیستم‌های الکتریکی بسیار کاربردی باشد.

CM4001 برای بررسی تابلوهای برق، تجهیزات صنعتی، موتورها، کابل‌ها، تأسیسات ساختمانی، مدارهای تک‌فاز و سه‌فاز و بررسی علت عملکرد RCD گزینه‌ای مناسب است.

نکته مهم این است که CM4001 یک کلمپ نشت جریان AC است و برای اندازه‌گیری جریان نشتی طراحی شده؛ بنابراین نباید آن را با کلمپ‌مترهای AC/DC مانند CM4371-50، CM4373-50 یا CM4375-50 یکسان در نظر گرفت.

در مجموع، اگر هدف شما تشخیص و اندازه‌گیری دقیق جریان‌های نشتی بدون نیاز به قطع مدار باشد، HIOKI CM4001 یکی از ابزارهای تخصصی مناسب این کار است.
