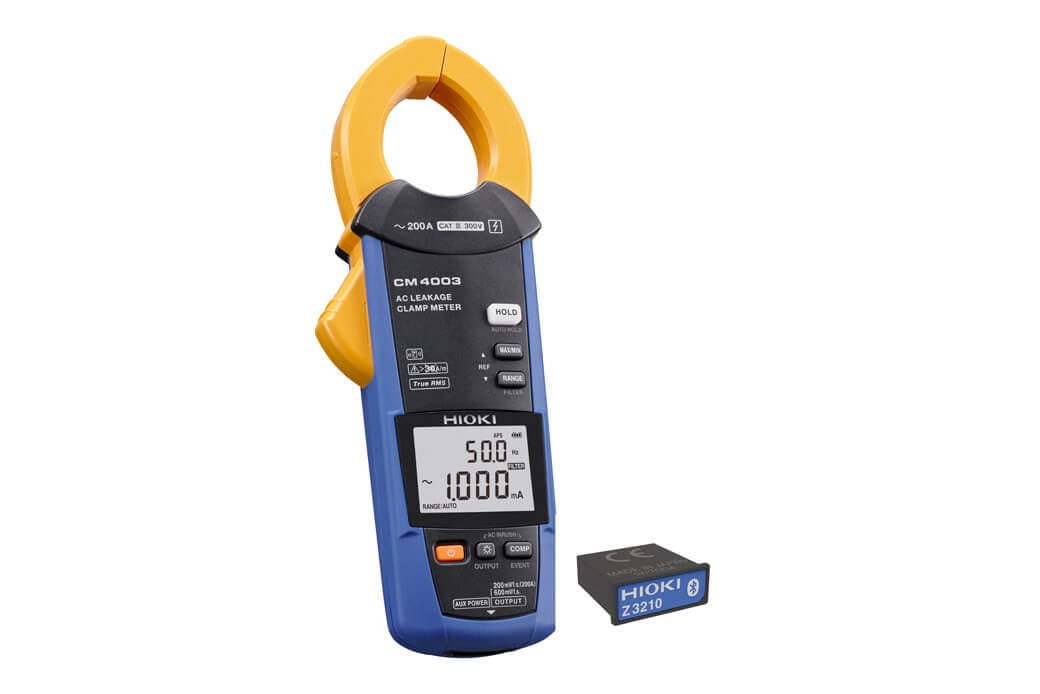

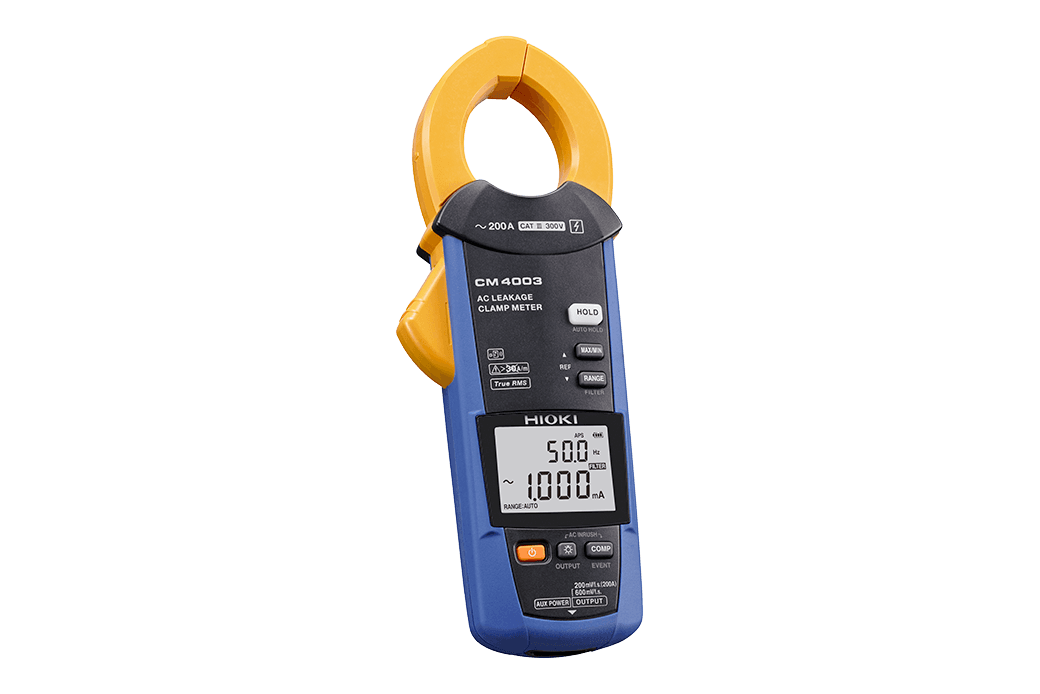

کلمپ نشت جریان HIOKI CM4003 یک کلمپ‌متر تخصصی برای اندازه‌گیری جریان نشتی AC و جریان بار AC است که با هدف عیب‌یابی سیستم‌های الکتریکی، شناسایی نشتی‌های بسیار کوچک و پایش وضعیت تجهیزات طراحی شده است.

CM4003 علاوه بر اندازه‌گیری جریان نشتی بسیار ضعیف، امکان اندازه‌گیری جریان بار تا 200.0A AC را نیز فراهم می‌کند. محدوده تضمین‌شده دستگاه از 0.060mA تا 200.0A بوده و رزولوشن آن در محدوده‌های پایین به 10µA می‌رسد.

مهم‌ترین تفاوت CM4003 با CM4002، وجود خروجی RMS و WAVE برای اتصال به رکوردر و همچنین ورودی تغذیه خارجی است؛ بنابراین CM4003 برای اندازه‌گیری‌های طولانی‌مدت و ثبت تغییرات جریان، گزینه حرفه‌ای‌تری محسوب می‌شود.

ویژگی‌های کلیدی HIOKI CM4003

• کلمپ نشت جریان AC
• اندازه‌گیری جریان نشتی و جریان بار
• فناوری True RMS
• محدوده تضمین‌شده 0.060mA تا 200.0A
• رزولوشن 10µA
• 6 رنج اندازه‌گیری جریان
• حداکثر جریان اندازه‌گیری 200.0A AC
• فک با قطر قابل اندازه‌گیری 40mm
• مناسب کابل‌های ضخیم و چند کابل هم‌زمان
• طراحی سنسور اختصاصی برای جریان‌های نشتی بسیار ضعیف
• مقاومت مناسب در برابر میدان مغناطیسی خارجی
• فیلتر برای کاهش اثر جریان‌های فرکانس بالا
• قابلیت Comparator
• قابلیت Event Count
• قابلیت Simple Event Recording
• اندازه‌گیری Rush/Inrush Current
• نمایش MAX / MIN / AVG
• نمایش PEAK MAX / PEAK MIN
• Data Hold
• Auto Hold
• Backlight
• Auto Power Save
• Buzzer
• قابلیت ارتباط بی‌سیم با Z3210
• پشتیبانی از GENNECT Cross
• تحلیل هارمونیک جریان تا مرتبه 30 با Z3210
• خروجی RMS
• خروجی WAVE
• قابلیت اتصال به رکوردر برای ثبت شکل موج و تغییرات
• قابلیت External Power Supply
• امکان اندازه‌گیری طولانی‌مدت با آداپتور AC اختیاری
• رده ایمنی CAT III 300V

اندازه‌گیری جریان نشتی از 0.060 میلی‌آمپر

CM4003 برای تشخیص جریان‌های نشتی بسیار کوچک طراحی شده است.

محدوده تضمین‌شده اندازه‌گیری دستگاه:

0.060mA تا 200.0A

است.

رزولوشن اندازه‌گیری در پایین‌ترین محدوده نیز:

10µA

است.

این حساسیت باعث می‌شود دستگاه برای پیدا کردن نشتی‌هایی که با کلمپ‌مترهای عمومی به‌راحتی قابل مشاهده نیستند، بسیار مناسب باشد.

اندازه‌گیری جریان بار تا 200 آمپر

CM4003 فقط برای جریان‌های نشتی کوچک کاربرد ندارد.

این دستگاه می‌تواند جریان بار AC را تا:

200.0A

اندازه‌گیری کند.

در نتیجه می‌توان از یک دستگاه برای بررسی دو وضعیت استفاده کرد:

Leakage Current + Load Current

این موضوع برای تکنسین‌های تعمیر و نگهداری که باید هم وضعیت عادی جریان و هم جریان نشتی را بررسی کنند، بسیار کاربردی است.

فناوری True RMS

CM4003 از True RMS برای اندازه‌گیری جریان AC استفاده می‌کند.

این قابلیت در محیط‌هایی که شکل موج جریان به دلیل وجود تجهیزات الکترونیکی و منابع تغذیه مختلف از حالت سینوسی ایده‌آل فاصله دارد، اهمیت زیادی دارد.

فک 40 میلی‌متری

CM4003 دارای فک با قطر قابل اندازه‌گیری:

φ40mm

است.

این فک بزرگ‌تر امکان اندازه‌گیری:

• کابل‌های ضخیم
• چند کابل به‌صورت هم‌زمان
• کابل‌های تغذیه
• هادی‌های تابلو برق

را فراهم می‌کند.

این ویژگی مخصوصاً در سیستم‌هایی که فضای کافی برای دسترسی به کابل وجود ندارد بسیار مفید است.

سنسور اختصاصی HIOKI برای جریان نشتی

HIOKI در CM4003 از سنسور جدیدی استفاده کرده که برای اندازه‌گیری جریان‌های نشتی بسیار ضعیف طراحی شده است.

طراحی این سنسور سه مزیت مهم دارد:

حساسیت یکنواخت داخل فک

موقعیت قرارگیری هادی داخل فک تأثیر کمتری روی نتیجه اندازه‌گیری دارد.

مقاومت در برابر میدان مغناطیسی خارجی

ساختار سنسور برای کاهش اثر میدان‌های مغناطیسی خارجی طراحی شده است.

کاهش اثر جریان‌های فرکانس بالا

فیلتر دستگاه به کاهش اثر جریان‌های فرکانس بالا کمک می‌کند تا اندازه‌گیری جریان نشتی قابل اعتمادتر باشد.

انطباق با IEC/EN 61557-13

CM4003 مطابق معیار عملکرد استاندارد:

IEC/EN 61557-13

برای تجهیزات اندازه‌گیری جریان نشتی طراحی شده است.

این موضوع برای استفاده حرفه‌ای در عیب‌یابی تأسیسات و سیستم‌های الکتریکی اهمیت ویژه‌ای دارد.

اندازه‌گیری جریان نشتی بدون قطع مدار

یکی از مزایای اصلی CM4003 این است که جریان نشتی را می‌توان به‌صورت کلمپی و بدون قطع مدار اندازه‌گیری کرد.

در یک مدار تک‌فاز، با قرار دادن هادی‌های رفت و برگشت در داخل فک، جریان‌های رفت و برگشت در شرایط عادی یکدیگر را خنثی می‌کنند.

اگر بخشی از جریان از مسیر دیگری مانند زمین عبور کند، مقدار باقی‌مانده به‌عنوان جریان نشتی قابل اندازه‌گیری خواهد بود.

این روش برای عیب‌یابی سریع سیستم‌های فعال بسیار کاربردی است.

مناسب برای مدارهای تک‌فاز و سه‌فاز

CM4003 می‌تواند برای بررسی جریان نشتی در سیستم‌های:

• تک‌فاز
• سه‌فاز
• مدارهای توزیع
• تابلوهای برق
• موتورهای الکتریکی
• تجهیزات صنعتی

مورد استفاده قرار گیرد.

بررسی RCD و GFCI

CM4003 برای عیب‌یابی مشکلات مربوط به تجهیزات حفاظتی مانند:

RCD و GFCI

نیز مناسب است.

اگر یک کلید محافظ به‌صورت ناخواسته یا متناوب عمل کند، اندازه‌گیری جریان نشتی می‌تواند به تکنسین در پیدا کردن علت مشکل کمک کند.

قابلیت‌های Comparator و Event Recording نیز در این فرآیند کاربرد زیادی دارند.

قابلیت Comparator

CM4003 دارای Comparator داخلی است.

با تعیین یک مقدار مرجع، می‌توان نتیجه اندازه‌گیری را با حد تعیین‌شده مقایسه کرد.

این قابلیت برای بازرسی‌های تکراری و تصمیم‌گیری سریع درباره وضعیت مدار بسیار مناسب است.

به‌خصوص در عملیات تعمیر و نگهداری می‌توان یک مقدار مجاز برای جریان نشتی تعیین کرد و وضعیت مدار را سریع بررسی نمود.

Event Count و ثبت رخداد

CM4003 دارای قابلیت:

Event Count

و

Simple Event Recording

است.

این ویژگی برای عیب‌یابی نشتی‌های متناوب بسیار کاربردی است.

گاهی اوقات یک RCD فقط در زمان خاصی از روز یا هنگام روشن شدن یک تجهیز خاص عمل می‌کند. در چنین شرایطی قابلیت ثبت رخداد می‌تواند به تکنسین کمک کند تا رفتار جریان را بهتر بررسی کند.

خروجی RMS و WAVE؛ تفاوت اصلی CM4003

یکی از مهم‌ترین تفاوت‌های CM4003 با CM4002، وجود قابلیت Output Function است.

CM4003 دارای دو نوع خروجی است:

RMS Output

برای خروجی مقدار مؤثر واقعی جریان.

WAVE Output

برای خروجی شکل موج جریان.

این خروجی‌ها امکان اتصال دستگاه به یک Recorder / Data Recorder را فراهم می‌کنند تا تغییرات جریان و شکل موج آن در طول زمان ثبت شود.

بنابراین اگر هدف کاربر صرفاً مشاهده مقدار جریان باشد، CM4002 نیز می‌تواند گزینه مناسبی باشد؛ اما اگر هدف ثبت و تحلیل تغییرات جریان یا شکل موج در طول زمان باشد، CM4003 انتخاب کامل‌تری است.

قابلیت اندازه‌گیری طولانی‌مدت با تغذیه خارجی

CM4003 علاوه بر باتری، قابلیت استفاده از:

AC Adapter Z1013

را نیز دارد.

آداپتور اختیاری Z1013 خروجی:

5V DC / 2.6A

دارد.

این قابلیت برای زمانی که دستگاه باید برای مدت طولانی روشن بماند اهمیت زیادی دارد.

به‌عنوان مثال می‌توان دستگاه را برای پایش جریان نشتی یک تجهیز یا مدار برای مدت طولانی به کار گرفت و خروجی آن را به رکوردر متصل کرد.

این ویژگی یکی از اصلی‌ترین تفاوت‌های CM4003 با CM4002 است.

فیلتر Low-Pass

CM4003 دارای فیلتر Low-Pass است.

فرکانس قطع فیلتر:

180Hz ±30Hz

در سطح -3dB است.

این قابلیت برای کاهش اثر جریان‌های فرکانس بالا و تمرکز بیشتر روی مؤلفه‌های مرتبط با جریان نشتی مفید است.

محدوده فرکانسی

محدوده فرکانس CM4003:

15Hz تا 2000Hz

است.

دقت پایه دستگاه در محدوده 45Hz تا 400Hz:

• رنج‌های 6.000mA تا 6.000A:

  ±1.0% rdg. ±5 dgt

• رنج‌های 60.00A و 200.0A:

  ±1.5% rdg. ±5 dgt

است.

در محدوده‌های 15 تا 45Hz و 400Hz تا 2kHz، دقت پایه ±2.0% rdg. ±5 dgt است.

اندازه‌گیری جریان هجومی

CM4003 دارای قابلیت Rush Current Measurement نیز هست.

این قابلیت برای بررسی جریان اولیه تجهیزات هنگام روشن شدن کاربرد دارد.

از جمله:

• موتورهای الکتریکی
• منابع تغذیه
• تجهیزات صنعتی
• ترانسفورماتورها
• ماشین‌آلات

نمایش MAX / MIN / AVG و PEAK

CM4003 قابلیت نمایش:

• MAX
• MIN
• AVG
• PEAK MAX
• PEAK MIN

را دارد.

این قابلیت‌ها برای بررسی نوسانات و تغییرات جریان در طول اندازه‌گیری بسیار کاربردی هستند.

ارتباط بی‌سیم با Z3210

با نصب آداپتور بی‌سیم:

HIOKI Z3210

امکان اتصال CM4003 به گوشی هوشمند یا تبلت فراهم می‌شود.

نرم‌افزار GENNECT Cross امکان مشاهده و مدیریت اطلاعات اندازه‌گیری را فراهم می‌کند. همچنین می‌توان اطلاعات را به فایل Excel منتقل کرد.

مدل استاندارد:

CM4003

بدون Z3210 عرضه می‌شود.

مدل:

CM4003-90

به همراه Z3210 ارائه می‌شود.

تحلیل هارمونیک تا مرتبه 30

در صورت استفاده از Z3210، CM4003 می‌تواند اطلاعات هارمونیکی جریان را تا:

مرتبه 30

در اختیار کاربر قرار دهد.

مواردی مانند:

• Harmonic Level
• Content Factor
• THD

با استفاده از GENNECT Cross قابل مشاهده هستند.

اقلام همراه HIOKI CM4003

طبق مشخصات رسمی، اقلام استاندارد شامل:

• دستگاه CM4003
• کابل اتصال L9097
• کابل USB
• کیف حمل C0203
• دفترچه راهنما
• Operating Precautions
• 2 عدد باتری آلکالاین AA / LR6

است.

Z3210 و Z1013 به‌صورت استاندارد همراه CM4003 نیستند.

مدل CM4003-90 شامل آداپتور بی‌سیم Z3210 است.

کاربردهای HIOKI CM4003

⚡ تابلوهای برق

• اندازه‌گیری جریان نشتی
• بررسی جریان باقی‌مانده
• عیب‌یابی RCD
• بررسی مدارهای تک‌فاز و سه‌فاز

🏭 صنایع

• موتورهای الکتریکی
• ماشین‌آلات
• خطوط تولید
• تابلوهای صنعتی
• تجهیزات توزیع برق

🔧 تعمیر و نگهداری

• تشخیص نشتی
• بررسی قطع‌های متناوب
• اندازه‌گیری جریان بار
• اندازه‌گیری جریان هجومی
• ثبت تغییرات جریان
• بررسی شکل موج جریان

📊 پایش طولانی‌مدت

به دلیل وجود RMS/WAVE Output و امکان استفاده از External Power Supply، CM4003 برای پروژه‌هایی که نیاز به ثبت طولانی‌مدت جریان دارند، مزیت قابل توجهی نسبت به CM4002 دارد.

تفاوت CM4003 و CM4002

این قسمت را برای صفحه محصول سایتت پیشنهاد می‌کنم حتماً نگه داری:

بنابراین CM4003 را نباید صرفاً نسخه دیگری از CM4002 معرفی کرد؛ مزیت اصلی آن در خروجی RMS/WAVE و قابلیت تغذیه خارجی برای پایش و ثبت طولانی‌مدت است.

CM4003 برای چه کسی مناسب‌تر است؟

اگر کاربر فقط به دنبال اندازه‌گیری جریان نشتی و جریان بار است، CM4002 می‌تواند نیاز او را برطرف کند.

اما اگر علاوه بر اندازه‌گیری، نیاز به:

• ثبت شکل موج
• ثبت تغییرات جریان
• اتصال به رکوردر
• اندازه‌گیری طولانی‌مدت
• استفاده از منبع تغذیه خارجی
• پایش حرفه‌ای جریان نشتی

داشته باشد، HIOKI CM4003 انتخاب مناسب‌تری است.

جمع‌بندی

کلمپ نشت جریان HIOKI CM4003 یک ابزار حرفه‌ای برای اندازه‌گیری جریان نشتی و جریان بار AC است که محدوده بسیار گسترده 0.060mA تا 200.0A را با رزولوشن 10µA پوشش می‌دهد.

فک 40 میلی‌متری، فناوری True RMS، سنسور اختصاصی برای جریان‌های نشتی ضعیف، فیلتر Low-Pass، قابلیت Comparator، Event Recording، اندازه‌گیری Inrush و ثبت مقادیر MAX/MIN/AVG، این دستگاه را به گزینه‌ای قدرتمند برای عیب‌یابی سیستم‌های الکتریکی تبدیل کرده‌اند.

اما نقطه تمایز اصلی CM4003، خروجی RMS و WAVE و همچنین قابلیت تغذیه خارجی است. این دو قابلیت امکان اتصال دستگاه به رکوردر و انجام اندازه‌گیری‌های طولانی‌مدت را فراهم می‌کنند؛ بنابراین CM4003 برای پایش، ثبت و تحلیل تغییرات جریان نشتی انتخاب حرفه‌ای‌تری نسبت به CM4002 محسوب می‌شود.

همچنین با نصب Z3210 می‌توان دستگاه را به گوشی یا تبلت متصل کرد، داده‌ها را با GENNECT Cross مدیریت کرد و در صورت نیاز اطلاعات را به Excel منتقل نمود و هارمونیک‌های جریان تا مرتبه 30 را بررسی کرد.

نکته مهم: CM4003 یک کلمپ نشت جریان AC است؛ ورودی اندازه‌گیری ولتاژ AC ندارد و نباید آن را با کلمپ‌مترهای AC/DC عمومی اشتباه گرفت.
