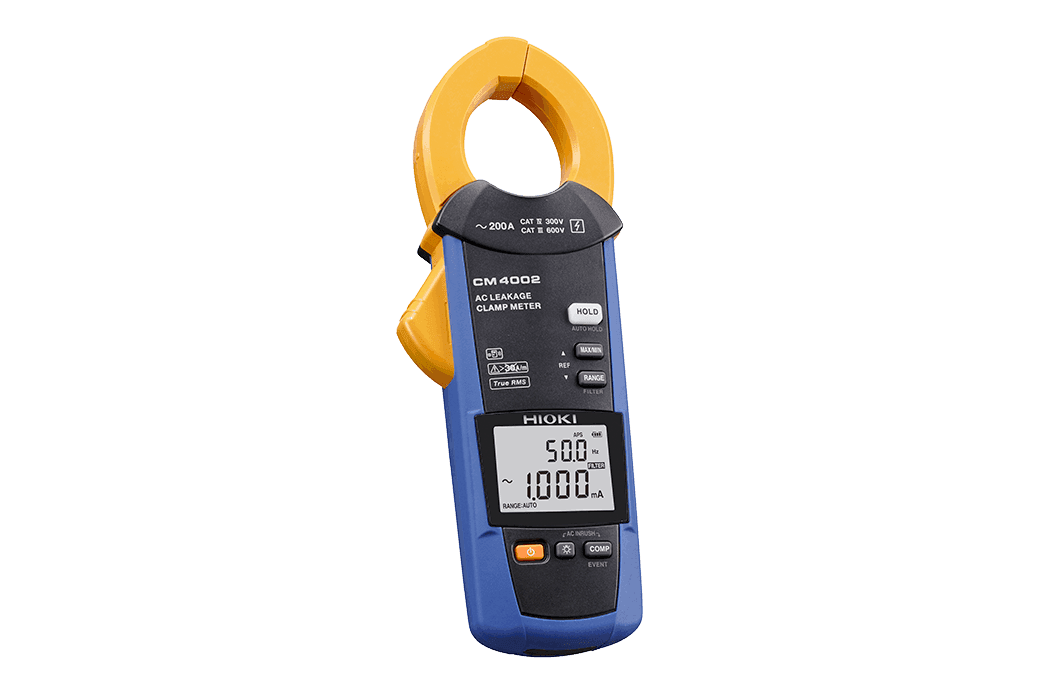

کلمپ نشت جریان CM4002 برند HIOKI

کلمپ نشت جریان CM4002 برند HIOKI

کلمپ نشت جریان HIOKI CM4002 یک ابزار تخصصی و حرفه‌ای برای اندازه‌گیری جریان نشتی AC و جریان بار است که توسط شرکت ژاپنی HIOKI طراحی شده است. این دستگاه برای تکنسین‌های برق، مهندسان تعمیر و نگهداری، متخصصان تأسیسات و کارشناسان عیب‌یابی سیستم‌های الکتریکی طراحی شده و امکان تشخیص جریان‌های نشتی بسیار کوچک را در کنار اندازه‌گیری جریان‌های بار تا 200 آمپر AC فراهم می‌کند.

یکی از مهم‌ترین نقاط قوت CM4002، محدوده اندازه‌گیری بسیار گسترده آن است؛ به‌طوری‌که محدوده‌ای از 6.000 میلی‌آمپر تا 200.0 آمپر را در شش رنج پوشش می‌دهد و محدوده‌ای که دقت آن تضمین شده از 0.060mA تا 200.0A است. رزولوشن اندازه‌گیری جریان نشتی نیز به 10 میکروآمپر می‌رسد.

این ویژگی باعث شده CM4002 نه‌تنها برای اندازه‌گیری جریان نشتی، بلکه برای بررسی جریان بار تجهیزات الکتریکی نیز کاربرد داشته باشد.

ویژگی‌های کلیدی HIOKI CM4002

• کلمپ نشت جریان AC
• اندازه‌گیری جریان نشتی بسیار ضعیف
• رزولوشن 10µA
• محدوده تضمین‌شده از 0.060mA تا 200.0A
• حداکثر محدوده اندازه‌گیری 200.0A AC
• فناوری True RMS
• دارای 6 رنج اندازه‌گیری جریان
• فک با قطر قابل اندازه‌گیری 40mm
• مناسب کابل‌های ضخیم و چند کابل هم‌زمان
• سنسور طراحی‌شده برای اندازه‌گیری دقیق جریان نشتی
• انطباق با IEC/EN 61557-13 Class 2
• مقاومت مناسب در برابر اثر میدان‌های مغناطیسی خارجی
• فیلتر Low-Pass برای کاهش اثر جریان‌های فرکانس بالا
• قابلیت Comparator
• قابلیت Event Count
• قابلیت Simple Event Recording
• اندازه‌گیری Inrush Current
• نمایش MAX / MIN / AVG
• نمایش Peak MAX / Peak MIN
• Data Hold
• Auto Hold
• Backlight
• Auto Power Save
• Buzzer
• قابلیت اتصال به گوشی و تبلت با Z3210
• انتقال اطلاعات با GENNECT Cross
• انتقال مستقیم اطلاعات به Excel با Z3210
• امکان مشاهده هارمونیک جریان تا مرتبه 30 با Z3210
• رده ایمنی CAT IV 300V / CAT III 600V
• وزن حدود 400 گرم
• طراحی مناسب برای کارهای تعمیر و نگهداری

اندازه‌گیری جریان نشتی از 0.060 میلی‌آمپر

مهم‌ترین ویژگی CM4002، توانایی اندازه‌گیری جریان‌های نشتی بسیار کوچک است.

محدوده‌ای که دقت دستگاه در آن تضمین شده از:

0.060mA

شروع می‌شود.

رزولوشن اندازه‌گیری جریان نیز:

10µA

است.

این سطح از حساسیت به تکنسین اجازه می‌دهد جریان‌های نشتی کوچک را در مدارهایی که با کلمپ‌مترهای معمولی به‌راحتی قابل تشخیص نیستند، شناسایی کند.

برای مثال می‌توان از CM4002 در بررسی:

• کابل‌ها
• موتورها
• تابلوهای برق
• تجهیزات صنعتی
• مدارهای توزیع
• سیستم‌های حفاظتی
• تجهیزات الکتریکی ساختمان

استفاده کرد.

اندازه‌گیری جریان بار تا 200 آمپر

CM4002 فقط یک دستگاه مخصوص جریان‌های بسیار ضعیف نیست.

این مدل می‌تواند جریان AC را تا:

200.0A

اندازه‌گیری کند.

در نتیجه یک دستگاه واحد می‌تواند برای دو نوع کار مورد استفاده قرار گیرد:

اندازه‌گیری جریان نشتی + اندازه‌گیری جریان بار

این موضوع باعث می‌شود CM4002 برای عملیات تعمیر و نگهداری روزمره بسیار کاربردی باشد.

فناوری True RMS

CM4002 از روش True RMS برای اندازه‌گیری جریان AC استفاده می‌کند.

این ویژگی به‌خصوص هنگام اندازه‌گیری جریان‌هایی که شکل موج آنها از سینوسی ایده‌آل فاصله دارد اهمیت دارد.

در سیستم‌های مدرن الکتریکی، تجهیزات الکترونیکی، منابع تغذیه و برخی تجهیزات صنعتی می‌توانند شکل موج جریان را تغییر دهند. استفاده از True RMS امکان اندازه‌گیری دقیق‌تر مقدار مؤثر جریان را فراهم می‌کند.

فک 40 میلی‌متری برای کابل‌های ضخیم

CM4002 برخلاف بسیاری از کلمپ‌های نشتی کوچک، دارای فکی با قطر قابل اندازه‌گیری:

40mm

است.

این موضوع اجازه می‌دهد دستگاه برای اندازه‌گیری:

• کابل‌های ضخیم
• چند کابل به‌صورت هم‌زمان
• سیم‌های تغذیه
• کابل‌های تابلو برق

نیز مورد استفاده قرار گیرد.

قطر 40 میلی‌متری فک یکی از تفاوت‌های مهم CM4002 با CM4001 است که فک آن 24mm است.

سنسور اختصاصی برای اندازه‌گیری جریان نشتی

HIOKI در CM4002 از سنسوری با طراحی جدید استفاده کرده است.

ساختار هسته و شیلد سنسور از مواد مغناطیسی با نفوذپذیری بالا ساخته شده و CT دارای سیم‌پیچ یکنواخت است.

این طراحی به سه موضوع مهم کمک می‌کند:

1. حساسیت یکنواخت داخل فک

موقعیت هادی داخل فک تأثیر کمتری روی حساسیت اندازه‌گیری دارد.

2. مقاومت در برابر میدان مغناطیسی خارجی

شیلد مغناطیسی اثر میدان‌های مغناطیسی محیط را کاهش می‌دهد.

3. کاهش اثر جریان‌های فرکانس بالا

فیلتر Low-Pass می‌تواند اثر جریان‌های نشتی خازنی با فرکانس بالا را کاهش دهد.

HIOKI این طراحی را مطابق الزامات عملکردی استاندارد IEC/EN 61557-13 معرفی کرده است.

انطباق با IEC/EN 61557-13

CM4002 مطابق معیار عملکرد:

IEC/EN 61557-13: Class 2, ≤30A/m

طراحی شده است.

این استاندارد به عملکرد تجهیزات اندازه‌گیری جریان نشتی مربوط می‌شود و انطباق با آن برای استفاده حرفه‌ای در اندازه‌گیری جریان نشتی اهمیت دارد.

اندازه‌گیری جریان نشتی در مدار تک‌فاز

برای اندازه‌گیری جریان نشتی، می‌توان مسیر رفت و برگشت مدار را به‌صورت هم‌زمان داخل فک قرار داد.

در صورتی که نشتی وجود نداشته باشد، میدان مغناطیسی ایجادشده توسط جریان رفت و برگشت یکدیگر را خنثی می‌کنند.

اما در صورت وجود جریان نشتی، بین این جریان‌ها اختلاف ایجاد شده و CM4002 جریان باقی‌مانده را اندازه‌گیری می‌کند.

این روش امکان اندازه‌گیری جریان نشتی را بدون نیاز به قطع مدار فراهم می‌کند.

اندازه‌گیری جریان نشتی در مدار سه‌فاز

همین روش را می‌توان برای مدارهای سه‌فاز نیز به کار برد.

در یک مدار سه‌فاز، قرار دادن هادی‌های مربوطه به‌صورت هم‌زمان داخل فک امکان اندازه‌گیری جریان باقی‌مانده را فراهم می‌کند.

این قابلیت CM4002 را برای:

• تابلوهای سه‌فاز
• موتورهای صنعتی
• خطوط تولید
• سیستم‌های توزیع برق
• ماشین‌آلات سه‌فاز

مناسب می‌کند.

تشخیص مشکلات RCD و GFCI

یکی از کاربردهای اصلی CM4002، عیب‌یابی عملکرد تجهیزات حفاظتی مانند:

RCD

و

GFCI

است.

HIOKI این دستگاه را به‌طور مشخص برای کمک به حل سریع مشکلات مربوط به این تجهیزات معرفی کرده است.

در صورتی که یک RCD یا GFCI بدون دلیل ظاهری عمل کند، اندازه‌گیری جریان نشتی مدار می‌تواند به تکنسین کمک کند تا محل یا شرایط ایجاد نشتی را سریع‌تر پیدا کند.

قابلیت Comparator

CM4002 به قابلیت Comparator مجهز شده است.

این قابلیت امکان تعیین یک مقدار مرجع برای جریان و مقایسه نتیجه اندازه‌گیری با آن را فراهم می‌کند.

در صورت عبور مقدار اندازه‌گیری‌شده از آستانه تعیین‌شده، دستگاه می‌تواند از طریق هشدار صوتی و نمایشگر کاربر را مطلع کند.

این قابلیت برای انجام بازرسی‌های تکراری و تصمیم‌گیری سریع Pass/Fail بسیار کاربردی است.

Event Count و Event Recording

یکی از قابلیت‌های حرفه‌ای CM4002 امکان ثبت رخدادها است.

دستگاه می‌تواند اطلاعات مربوط به رویدادها را در حافظه داخلی ثبت کند.

این قابلیت به‌خصوص برای بررسی قطع‌های متناوب RCD/GFCI اهمیت دارد؛ یعنی شرایطی که تجهیز حفاظتی گاهی قطع می‌کند اما در زمان حضور تکنسین، مشکل قابل مشاهده نیست.

با استفاده از قابلیت ثبت رخداد و در صورت استفاده از Z3210، می‌توان اطلاعات ثبت‌شده را به دستگاه هوشمند منتقل و زمان و مقدار جریان را بررسی کرد.

اندازه‌گیری جریان هجومی Inrush Current

CM4002 دارای قابلیت Rush Current / Inrush Current Measurement نیز هست.

این قابلیت برای بررسی جریان لحظه‌ای هنگام روشن شدن تجهیزات الکتریکی کاربرد دارد.

به‌خصوص در تجهیزاتی مانند:

• موتورها
• ترانسفورماتورها
• منابع تغذیه
• تجهیزات صنعتی

ممکن است جریان اولیه برای مدت کوتاهی بسیار بیشتر از جریان عادی باشد.

فیلتر Low-Pass

CM4002 دارای فیلتر Low-Pass با فرکانس قطع:

180Hz ±30Hz

در حالت فعال است.

فرکانس قطع در سطح -3dB تعریف شده است.

این فیلتر برای کاهش اثر جریان‌های فرکانس بالا، به‌خصوص جریان‌های نشتی خازنی ایجادشده توسط برخی تجهیزات مانند اینورترها، کاربرد دارد.

محدوده فرکانس

محدوده فرکانسی CM4002:

15.0Hz تا 2000Hz

است.

دقت پایه دستگاه در محدوده 45Hz تا 400Hz به شرح زیر است:

• رنج‌های 6.000mA تا 6.000A:
  ±1.0% rdg. ±5 dgt
• رنج‌های 60.00A و 200.0A:
  ±1.5% rdg. ±5 dgt

در محدوده‌های 15 تا 45Hz و 400Hz تا 2kHz، دقت پایه ±2.0% rdg. ±5 dgt است.

نمایش MAX / MIN / AVG و PEAK

CM4002 قابلیت نمایش:

• MAX
• MIN
• AVG
• PEAK MAX
• PEAK MIN

را دارد.

این قابلیت‌ها برای مشاهده تغییرات جریان و بررسی رفتار یک تجهیز در شرایط مختلف بسیار کاربردی هستند.

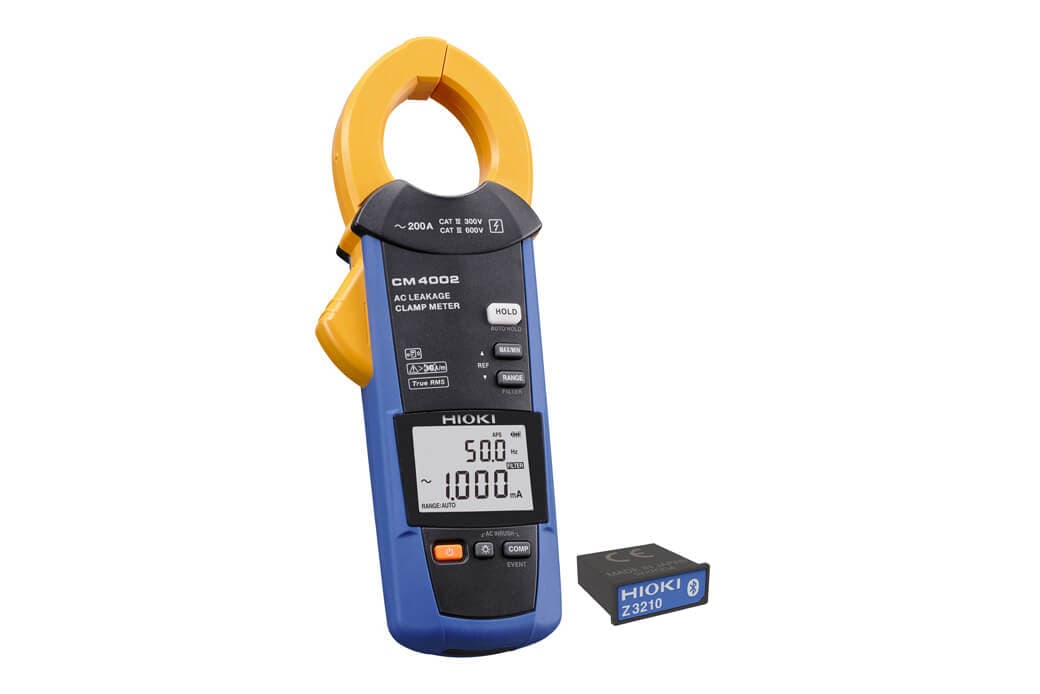

ارتباط بی‌سیم با Z3210

یکی از قابلیت‌های مهم CM4002 امکان نصب آداپتور بی‌سیم:

HIOKI Z3210

است.

با نصب این آداپتور، CM4002 می‌تواند اطلاعات اندازه‌گیری را به گوشی هوشمند یا تبلت منتقل کند.

نرم‌افزار اختصاصی:

GENNECT Cross

برای دریافت، مدیریت و تحلیل اطلاعات مورد استفاده قرار می‌گیرد.

نکته مهم

مدل معمولی:

CM4002

بدون Z3210 عرضه می‌شود.

مدل:

CM4002-90

نسخه‌ای است که Z3210 به‌صورت همراه دارد.

انتقال اطلاعات به Excel

در صورت استفاده از Z3210، قابلیت Excel Direct Input نیز در دسترس قرار می‌گیرد.

در این حالت مقادیر اندازه‌گیری‌شده می‌توانند مستقیماً به فایل Excel منتقل شوند که برای تهیه گزارش‌های بازرسی و ثبت دوره‌ای اندازه‌گیری‌ها بسیار مفید است.

تحلیل هارمونیک تا مرتبه 30

با نصب Z3210 و استفاده از GENNECT Cross، امکان مشاهده:

• Harmonic Level
• Content Factor
• Total Harmonic Distortion Ratio (THD)

برای هارمونیک‌های جریان تا:

مرتبه 30

فراهم می‌شود.

مناسب برای بازرسی‌های دوره‌ای

CM4002 تنها برای تعمیرات موردی طراحی نشده است.

ترکیب قابلیت‌های:

Comparator + Event Recording + Z3210 + GENNECT Cross

آن را برای بازرسی‌های دوره‌ای و نگهداری پیشگیرانه نیز مناسب می‌کند.

به کمک این قابلیت‌ها می‌توان تغییرات جریان نشتی را در طول زمان بررسی کرد و پیش از تبدیل شدن یک مشکل کوچک به خرابی جدی، نشانه‌های آن را شناسایی کرد.

HIOKI نیز CM4002 را با هدف جلوگیری از Unexpected Downtime و شناسایی زودهنگام مشکلات معرفی کرده است.

اقلام همراه HIOKI CM4002

طبق مشخصات رسمی HIOKI، اقلام استاندارد شامل:

• دستگاه CM4002
• کیف حمل C0203
• 2 عدد باتری آلکالاین AA / LR6
• دفترچه راهنما
• Operating Precautions

است.

Z3210 در مدل CM4002 استاندارد نیست و باید جداگانه تهیه شود؛ در مدل CM4002-90 این آداپتور به‌صورت همراه ارائه می‌شود.

کاربردهای HIOKI CM4002

⚡ تابلوهای برق

• اندازه‌گیری جریان نشتی
• بررسی جریان باقی‌مانده
• عیب‌یابی RCD
• بررسی مدارهای تک‌فاز و سه‌فاز

🏭 تجهیزات صنعتی

• موتورهای الکتریکی
• ماشین‌آلات
• تابلوهای صنعتی
• تجهیزات توزیع برق
• خطوط تولید

🏢 تأسیسات

• ساختمان‌های تجاری
• تأسیسات الکتریکی
• مراکز اداری
• سیستم‌های توزیع
• تجهیزات حفاظتی

🔧 تعمیر و نگهداری

• پیدا کردن جریان نشتی
• بررسی قطع‌های متناوب
• بررسی جریان بار
• اندازه‌گیری جریان هجومی
• ثبت رخدادها
• بررسی تغییرات جریان در طول زمان

تفاوت CM4002 و CM4001

این بخش برای صفحه محصول سایتت مهم است:

در نتیجه، CM4002 حساسیت بیشتری برای جریان نشتی بسیار کوچک دارد و در عوض حداکثر جریان اندازه‌گیری آن 200 آمپر است؛ در حالی که CM4001 تا 600 آمپر را پوشش می‌دهد.

CM4002 برای چه کسی انتخاب بهتری است؟

اگر اولویت کاربر:تشخیص جریان نشتی بسیار ضعیف + دسترسی به کابل‌های ضخیم + امکانات ثبت رخداد و Comparator

باشد، HIOKI CM4002 انتخاب بسیار مناسبی است.

به‌خصوص محدوده تضمین‌شده 0.060mA و فک 40mm دو ویژگی مهم آن هستند.

اما اگر کاربر به اندازه‌گیری جریان بار بالاتر از 200 آمپر نیاز داشته باشد، CM4001 گزینه مناسب‌تری است، زیرا محدوده جریان آن تا 600 آمپر می‌رسد.

جمع‌بندی

کلمپ نشت جریان HIOKI CM4002 یک ابزار حرفه‌ای برای اندازه‌گیری جریان نشتی و جریان بار AC است که محدوده‌ای از 0.060mA تا 200.0A را با رزولوشن 10µA پوشش می‌دهد.

استفاده از سنسور جدید با فک 40 میلی‌متری، شیلد مغناطیسی، سیم‌پیچ یکنواخت و فیلتر Low-Pass باعث شده CM4002 برای اندازه‌گیری جریان‌های نشتی بسیار کوچک در محیط‌های واقعی و صنعتی عملکرد قابل اعتمادی داشته باشد. این دستگاه همچنین مطابق معیار عملکرد IEC/EN 61557-13 Class 2 طراحی شده است.

وجود قابلیت‌هایی مانند Comparator، Event Count، Event Recording، Inrush Current، MAX/MIN/AVG، Peak، Auto Hold و Data Hold نیز CM4002 را به گزینه‌ای مناسب برای عیب‌یابی و تعمیر و نگهداری تبدیل کرده است.

با نصب Z3210، امکان ارتباط بی‌سیم با گوشی و تبلت، استفاده از GENNECT Cross، انتقال داده به Excel و تحلیل هارمونیک جریان تا مرتبه 30 نیز فراهم می‌شود.
