اسیلوسکوپ دستی یک کانال UTD1050CL برند UNI-T

اسیلوسکوپ دستی یک کانال UTD1050CL برند UNI-T

اسیلوسکوپ دستی UNI-T UTD1050CL یکی از مدل‌های سری UTD1000L برند UNI-T است که با طراحی کامپکت و قابل حمل، برای اندازه‌گیری و تحلیل سیگنال‌های الکتریکی در محیط‌های آزمایشگاهی، تعمیرگاهی و صنعتی طراحی شده است. این دستگاه یک اسیلوسکوپ دیجیتال ذخیره‌ساز تک‌کاناله با پهنای باند 50MHz، نرخ نمونه‌برداری Real-Time برابر با 200MSa/s و عمق حافظه 12kpts است.

طراحی دستی UTD1050CL باعث می‌شود برخلاف بسیاری از اسیلوسکوپ‌های رومیزی، بتوان از آن در محل پروژه، تابلوهای برق، ماشین‌آلات، تجهیزات الکترونیکی و محیط‌های خارج از آزمایشگاه نیز استفاده کرد. همچنین ترکیب قابلیت‌های اسیلوسکوپ و مولتی‌متر در یک دستگاه، آن را به ابزاری کاربردی برای تکنسین‌ها و مهندسان تعمیرات تبدیل کرده است.

اسیلوسکوپ UNI-T UTD1050CL چه کاربردی دارد؟

اسیلوسکوپ برای مشاهده شکل موج و بررسی رفتار سیگنال‌های الکتریکی استفاده می‌شود. با استفاده از UTD1050CL می‌توان پارامترهایی مانند دامنه، فرکانس، پریود، RMS، زمان صعود و نزول، عرض پالس و Duty Cycle را بررسی کرد.

پهنای باند 50MHz این مدل، آن را برای بسیاری از کاربردهای تعمیراتی، آموزشی و صنعتی مناسب می‌کند؛ از بررسی مدارهای الکترونیکی و منابع تغذیه گرفته تا بررسی سیگنال سنسورها و مدارهای کنترل.

این دستگاه علاوه بر عملکرد اسیلوسکوپ، قابلیت‌های یک مولتی‌متر دیجیتال را نیز در اختیار کاربر قرار می‌دهد و می‌تواند اندازه‌گیری‌های ولتاژ، جریان، مقاومت و ظرفیت خازنی را انجام دهد.

ویژگی‌های کلیدی UNI-T UTD1050CL

• اسیلوسکوپ دیجیتال دستی و قابل حمل
• تک کانال آنالوگ
• پهنای باند 50MHz
• نرخ نمونه‌برداری Real-Time برابر با 200MSa/s
• عمق حافظه 12kpts
• نمایشگر رنگی 3.5 اینچی TFT LCD
• رزولوشن نمایشگر 320×240 پیکسل
• قابلیت AUTO SCALE
• اندازه‌گیری خودکار پارامترهای شکل موج
• قابلیت نمایش Trend Chart
• قابلیت ثبت و ذخیره شکل موج
• قابلیت ذخیره تنظیمات و تصویر صفحه
• مجهز به مولتی‌متر داخلی
• باتری لیتیومی قابل شارژ
• طراحی سبک و مناسب استفاده در محل
• رابط Mini USB
• امکان استفاده از آداپتور و باتری داخلی

مشخصات فنی اسیلوسکوپ UNI-T UTD1050CL

مشخصه	مقدار
نوع دستگاه	اسیلوسکوپ دیجیتال دستی
سری	UTD1000L
تعداد کانال آنالوگ	1 کانال
پهنای باند	50MHz
نرخ نمونه‌برداری	200MSa/s
عمق حافظه	12kpts
زمان صعود	≤7ns
مقیاس عمودی	5mV/div تا 20V/div
مقیاس زمانی	5ns/div تا 50s/div
نوع تریگر	Edge، Pulse Width، Video، Slope
نمایشگر	3.5 اینچ TFT LCD
رزولوشن نمایشگر	320×240
رابط ارتباطی	Mini USB
باتری	Li-ion 7.4V / 3600mAh
آداپتور	ورودی 100 تا 240V AC، خروجی 9V/4A
وزن	حدود 0.9 کیلوگرم
ابعاد	199 × 118 × 49 میلی‌متر

تمام مشخصات فوق بر اساس اطلاعات رسمی UNI-T برای سری UTD1000L تهیه شده‌اند.

پهنای باند 50MHz

یکی از مهم‌ترین مشخصات UTD1050CL، پهنای باند 50MHz است. این ویژگی محدوده مناسبی برای بررسی طیف گسترده‌ای از سیگنال‌های الکتریکی فراهم می‌کند و دستگاه را برای تعمیرات الکترونیکی، بررسی منابع تغذیه، مدارهای کنترل، تجهیزات صنعتی و کاربردهای آموزشی مناسب می‌سازد.

زمان صعود اعلام‌شده برای این مدل حداکثر 7ns است که با رده 50MHz این اسیلوسکوپ مطابقت دارد.

نرخ نمونه‌برداری 200MSa/s

UTD1050CL دارای نرخ نمونه‌برداری Real-Time برابر با 200MSa/s است. نرخ نمونه‌برداری مناسب باعث می‌شود دستگاه بتواند نقاط بیشتری از سیگنال ورودی را در هر ثانیه ثبت کرده و شکل موج را با جزئیات مناسبی روی نمایشگر بازسازی کند.

عمق حافظه 12kpts نیز امکان ثبت تعداد مناسبی از نمونه‌های سیگنال را برای بررسی و تحلیل فراهم می‌کند.

اندازه‌گیری خودکار شکل موج

یکی از امکانات مهم UTD1050CL، مجموعه اندازه‌گیری‌های خودکار آن است. دستگاه می‌تواند پارامترهای مختلف شکل موج را به‌صورت خودکار محاسبه کند و نیاز به انجام محاسبات دستی را کاهش دهد.

پارامترهای قابل اندازه‌گیری شامل موارد زیر هستند:

• Peak to Peak
• Amplitude
• Maximum
• Minimum
• Top
• Bottom
• Mid
• Average
• RMS
• Overshoot
• Preshoot
• Frequency
• Period
• Rise Time
• Fall Time
• Positive Pulse Width
• Negative Pulse Width
• Positive Duty Cycle
• Negative Duty Cycle
• Rising Delay
• Falling Delay
• Phase

در مجموع، سری UTD1000L از 22 نوع اندازه‌گیری پشتیبانی می‌کند.

قابلیت AUTO SCALE

قابلیت AUTO SCALE یکی از امکانات کاربردی این اسیلوسکوپ دستی است. با فعال کردن این قابلیت، دستگاه می‌تواند مقیاس عمودی و Time Base را متناسب با سیگنال ورودی تنظیم کند.

این ویژگی خصوصاً هنگام کار در محیط‌های تعمیراتی و زمانی که کاربر نیاز دارد سریعاً شکل موج ورودی را مشاهده کند، بسیار کاربردی است.

ترکیب اسیلوسکوپ و مولتی‌متر

یکی از مزیت‌های مهم سری UTD1000L، طراحی 2 در 1 آن است. UNI-T این سری را به‌عنوان ترکیبی از Oscilloscope و Multimeter معرفی کرده است.

به این ترتیب کاربر برای بسیاری از عملیات عیب‌یابی نیازی به حمل هم‌زمان اسیلوسکوپ و مولتی‌متر ندارد و می‌تواند اندازه‌گیری‌های متداول را با یک دستگاه انجام دهد.

پارامترهای مولتی‌متر داخلی

مولتی‌متر این سری قابلیت اندازه‌گیری موارد زیر را دارد:

• ولتاژ DC
• ولتاژ AC
• جریان DC
• جریان AC
• مقاومت
• ظرفیت خازنی

بر اساس دیتاشیت سری، رنج ولتاژ AC/DC تا 400V و رنج جریان تا 4A در بخش مولتی‌متر تعریف شده است.

طراحی مناسب برای استفاده در محیط‌های مختلف

UTD1050CL با ابعاد 199×118×49 میلی‌متر و وزن حدود 0.9 کیلوگرم طراحی نسبتاً جمع‌وجوری دارد. این ویژگی باعث می‌شود حمل دستگاه در کیف ابزار یا استفاده از آن در محل پروژه آسان باشد.

باتری لیتیومی 7.4V با ظرفیت 3600mAh نیز امکان استفاده از دستگاه بدون وابستگی دائمی به برق شهری را فراهم می‌کند.

نمایشگر 3.5 اینچی

UTD1050CL به یک نمایشگر 3.5 اینچی TFT LCD با رزولوشن 320×240 پیکسل مجهز شده است.

UNI-T همچنین امکان استفاده از نمایش تک‌رنگ (Monochrome Display) را در این سری در نظر گرفته است که می‌تواند هنگام استفاده در محیط‌های بیرونی و شرایط نوری شدید، مشاهده شکل موج را راحت‌تر کند.

کاربردهای UNI-T UTD1050CL

UTD1050CL می‌تواند در طیف گسترده‌ای از فعالیت‌های فنی مورد استفاده قرار گیرد:

تعمیرات الکترونیکی

• عیب‌یابی بردهای الکترونیکی
• بررسی منابع تغذیه
• بررسی سیگنال‌های مدار
• تست مدارهای آنالوگ و دیجیتال

برق صنعتی

• بررسی سیگنال‌های کنترلی
• عیب‌یابی تجهیزات صنعتی
• بررسی خروجی سنسورها
• تست مدارهای فرمان

اتوماسیون صنعتی

• بررسی سیگنال تجهیزات کنترلی
• تست سنسورها
• عیب‌یابی مدارهای الکترونیکی تجهیزات صنعتی

خودرو

• بررسی سیگنال سنسورها
• عیب‌یابی مدارهای الکترونیکی
• بررسی سیگنال‌های کنترلی

آموزش و آزمایشگاه

• آموزش اصول کار با اسیلوسکوپ
• آزمایش مدارهای الکترونیکی
• پروژه‌های دانشگاهی و فنی

تفاوت UTD1050CL و UTD1050DL

اگر بین دو مدل UTD1050CL و UTD1050DL مردد هستید، مهم‌ترین تفاوت آن‌ها تعداد کانال و نرخ نمونه‌برداری است:

ویژگی	UTD1050CL	UTD1050DL
پهنای باند	50MHz	50MHz
کانال آنالوگ	1	2
نرخ نمونه‌برداری	200MSa/s	250MSa/s
حافظه	12kpts	12kpts
زمان صعود	≤7ns	≤7ns
کاربرد	اندازه‌گیری تک‌سیگنال	مقایسه هم‌زمان دو سیگنال

بنابراین اگر دو کانال هم‌زمان برایتان اهمیت دارد، انتخاب صحیح در این خانواده UTD1050DL است؛ اما اگر یک کانال برای نیاز شما کافی است، UTD1050CL می‌تواند گزینه‌ای اقتصادی‌تر و کاربردی باشد.

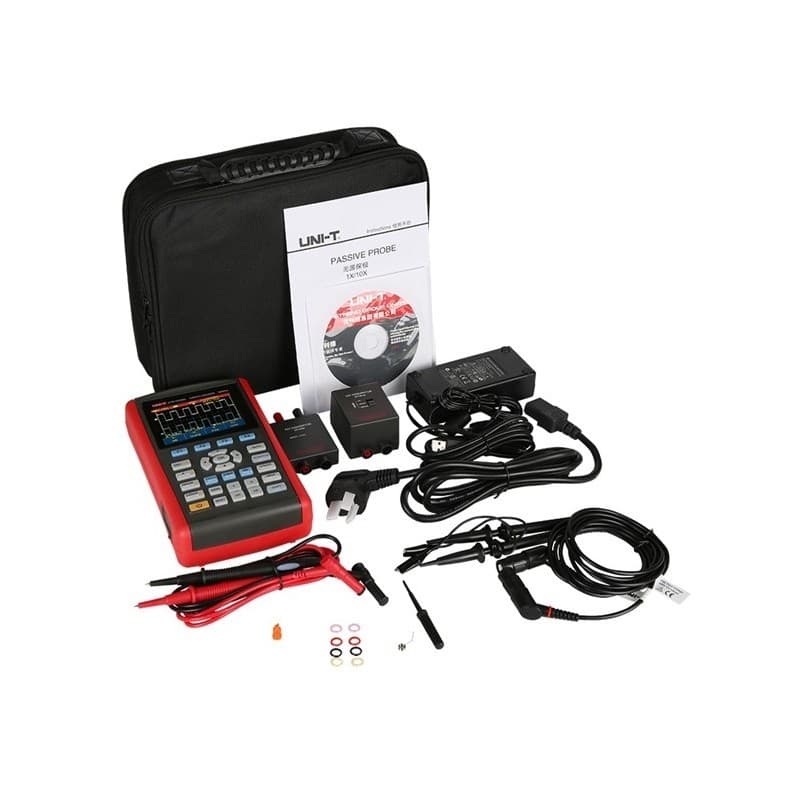

اقلام همراه UNI-T UTD1050CL

بر اساس اطلاعات رسمی UNI-T، اقلام استاندارد این مدل شامل موارد زیر است:

• اسیلوسکوپ دستی UNI-T UTD1050CL
• پراب پسیو UT-H03 × 1
• کابل USB
• آداپتور برق
• یک جفت پراب مولتی‌متر
• کیف حمل

پراب UT-H03 ارائه‌شده برای مدل‌های سری UTD1000L دارای نسبت 1:1 / 10:1، پهنای باند 60MHz و تحمل ولتاژ 600Vpp است.

جمع‌بندی

UNI-T UTD1050CL یک اسیلوسکوپ دستی و قابل حمل با پهنای باند 50MHz، نرخ نمونه‌برداری 200MSa/s و حافظه 12kpts است که در کنار قابلیت‌های اسیلوسکوپ، امکانات یک مولتی‌متر دیجیتال را نیز ارائه می‌دهد.

ابعاد جمع‌وجور، وزن حدود 900 گرم، باتری داخلی، قابلیت AUTO SCALE، اندازه‌گیری‌های خودکار و نمایش Trend Chart باعث شده این مدل برای تعمیرکاران، تکنسین‌های برق و الکترونیک، مهندسان نگهداری و تعمیرات، دانشجویان و کاربران صنعتی گزینه‌ای کاربردی باشد.

نکته مهم: UTD1050CL یک اسیلوسکوپ تک‌کاناله است. اگر به دنبال نسخه دوکاناله با پهنای باند 50MHz هستید، مدل UTD1050DL انتخاب متناظر آن در همین سری است.
