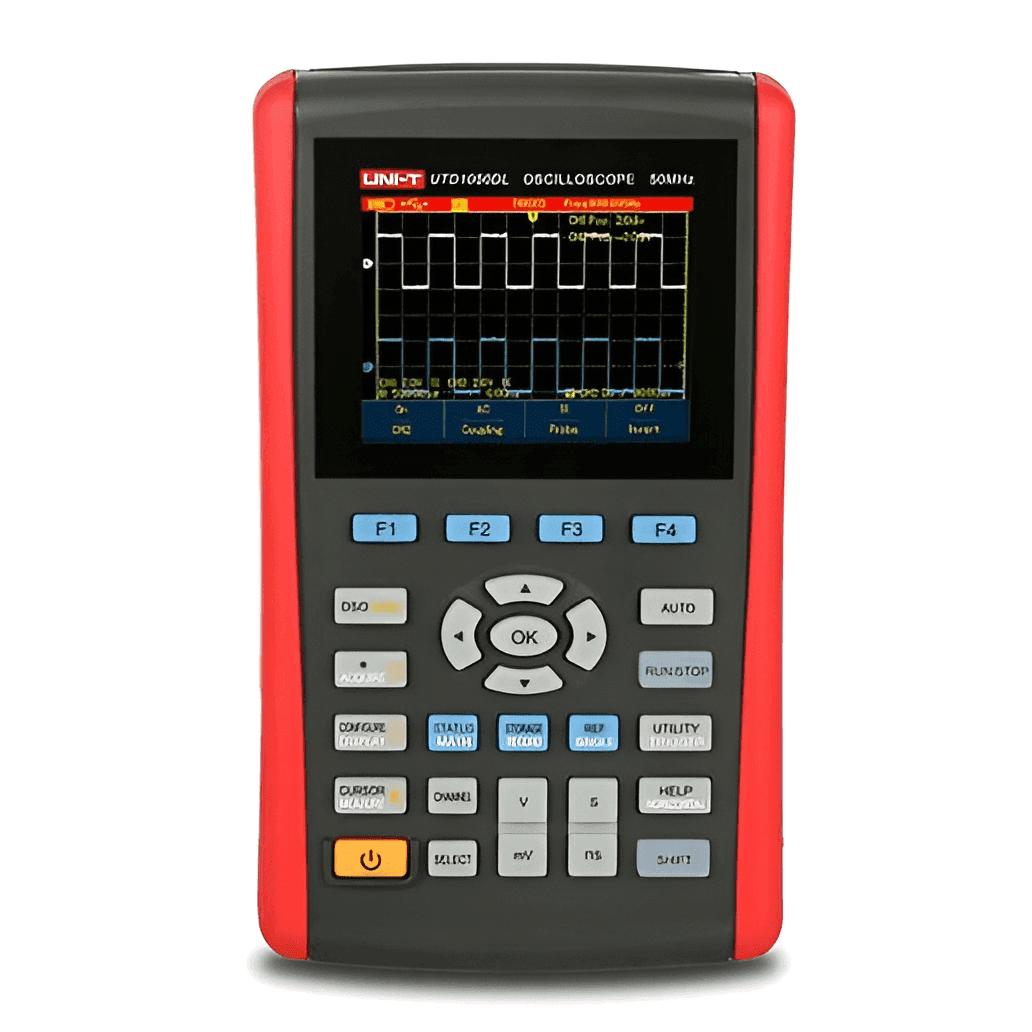

اسیلوسکوپ دستی دو کاناله UTD1050DL برند UNI-T

اسیلوسکوپ دستی دو کاناله UTD1050DL برند UNI-T

UNI-T UTD1050DL یک اسیلوسکوپ دیجیتال دستی (Handheld Digital Storage Oscilloscope) حرفه‌ای از سری UTD1000L برند UNI-T است که برای تکنسین‌ها، مهندسان تعمیرات، آزمایشگاه‌های الکترونیک و کاربردهای میدانی طراحی شده است. این دستگاه با بهره‌گیری از پهنای باند 50MHz، دو کانال ورودی، نرخ نمونه‌برداری 250MSa/s و حافظه ذخیره‌سازی 12kpts امکان مشاهده و تحلیل دقیق سیگنال‌های الکتریکی را در محیط‌های مختلف فراهم می‌کند.

یکی از مهم‌ترین مزیت‌های UTD1050DL طراحی دوکاره آن است؛ این دستگاه علاوه بر عملکرد یک اسیلوسکوپ دیجیتال، دارای مولتی‌متر داخلی نیز بوده و امکان اندازه‌گیری پارامترهایی مانند ولتاژ AC/DC، جریان AC/DC، مقاومت و ظرفیت خازنی را فراهم می‌کند. این ویژگی باعث شده این مدل یک ابزار کامل برای تعمیرکاران و مهندسانی باشد که به یک دستگاه سبک و قابل حمل برای عیب‌یابی نیاز دارند.

چرا اسیلوسکوپ UNI-T UTD1050DL را انتخاب کنیم؟

در بسیاری از پروژه‌های تعمیراتی و صنعتی، دسترسی به تجهیزات آزمایشگاهی بزرگ مانند اسیلوسکوپ‌های رومیزی امکان‌پذیر نیست. UTD1050DL با طراحی دستی و وزن حدود 900 گرم به کاربر اجازه می‌دهد در محل پروژه، تابلو برق، ماشین‌آلات صنعتی یا میز تعمیرات، سیگنال‌ها را بررسی کند.

این دستگاه با داشتن دو کانال آنالوگ مستقل، امکان مقایسه هم‌زمان دو سیگنال را فراهم کرده و برای بررسی مدارهای کنترل، سنسورها، منابع تغذیه، بردهای الکترونیکی و سیستم‌های صنعتی بسیار کاربردی است.

ویژگی‌های کلیدی UNI-T UTD1050DL

• اسیلوسکوپ دیجیتال ذخیره‌ساز دستی (Handheld DSO)
• ترکیب اسیلوسکوپ + مولتی‌متر دیجیتال
• دارای 2 کانال آنالوگ
• پهنای باند 50MHz
• نرخ نمونه‌برداری Real-Time برابر با 250MSa/s
• حافظه ذخیره‌سازی 12kpts
• نمایشگر رنگی 3.5 اینچی TFT LCD
• رزولوشن نمایشگر 320×240 پیکسل
• عملکرد تنظیم خودکار سیگنال (AUTO SCALE)
• اندازه‌گیری خودکار پارامترهای موج
• نمایش نمودار روند تغییرات (Trend Chart)
• ذخیره و ثبت شکل موج
• قابلیت کار با باتری داخلی
• طراحی سبک و قابل حمل
• مناسب استفاده در محیط‌های بیرون از آزمایشگاه

قابلیت مولتی‌متر داخلی UNI-T UTD1050DL

یکی از ویژگی‌های مهم این مدل، وجود مولتی‌متر داخلی است که نیاز به حمل چند دستگاه جداگانه را کاهش می‌دهد.

پارامترهای قابل اندازه‌گیری شامل:

• ولتاژ DC
• ولتاژ AC
• جریان DC
• جریان AC
• مقاومت
• ظرفیت خازنی

این قابلیت برای تعمیرکارانی که در محل نیاز به بررسی سریع مدار دارند، بسیار کاربردی است.

قابلیت اندازه‌گیری خودکار شکل موج

UTD1050DL دارای سیستم اندازه‌گیری خودکار بوده و می‌تواند پارامترهای مهم سیگنال را بدون محاسبه دستی نمایش دهد.

پارامترهای قابل اندازه‌گیری شامل:

• Peak to Peak
• Amplitude
• Maximum
• Minimum
• Average
• RMS
• Frequency
• Period
• Rise Time
• Fall Time
• Positive Pulse Width
• Negative Pulse Width
• Duty Cycle
• Phase

این قابلیت باعث افزایش سرعت عیب‌یابی مدارها می‌شود.

عملکرد AUTO SCALE

یکی از امکانات کاربردی UTD1050DL قابلیت تنظیم خودکار نمایش سیگنال است.

با فعال کردن حالت Auto Setup، دستگاه به‌صورت خودکار:

• مقیاس عمودی ولتاژ
• مقیاس زمانی
• موقعیت نمایش موج

را تنظیم کرده و سیگنال ورودی را سریع روی صفحه نمایش می‌دهد. این ویژگی برای کاربران تازه‌کار و همچنین تعمیرات سریع بسیار مفید است.

کاربردهای اسیلوسکوپ UNI-T UTD1050DL

این اسیلوسکوپ دستی برای کاربردهای مختلفی مناسب است:

تعمیرات الکترونیک

• تعمیر بردهای الکترونیکی
• بررسی آی‌سی‌ها و مدارهای دیجیتال
• تست منابع تغذیه

برق صنعتی

• بررسی سیگنال سنسورها
• عیب‌یابی تجهیزات کنترل
• بررسی مدارهای فرمان

اتوماسیون صنعتی

• تست خروجی PLC
• بررسی سیگنال‌های کنترلی
• تحلیل عملکرد سنسورها

خودرو

• بررسی سیگنال انژکتور
• تست سنسورها
• بررسی سیستم‌های الکترونیکی خودرو

آموزش و آزمایشگاه

• آموزش الکترونیک
• پروژه‌های دانشگاهی
• آزمایش‌های عملی مدار

مزایای خرید UNI-T UTD1050DL

•  طراحی دستی و قابل حمل
•  ترکیب اسیلوسکوپ و مولتی‌متر در یک دستگاه
•  پهنای باند مناسب 50MHz
•  دو کانال ورودی برای مقایسه سیگنال‌ها
•  نرخ نمونه‌برداری 250MSa/s
•  باتری داخلی قدرتمند
•  مناسب کار در محل و محیط صنعتی
•  وزن کم و حمل آسان
•  تنظیم خودکار شکل موج
•  مناسب تعمیرکاران و مهندسان برق و الکترونیک

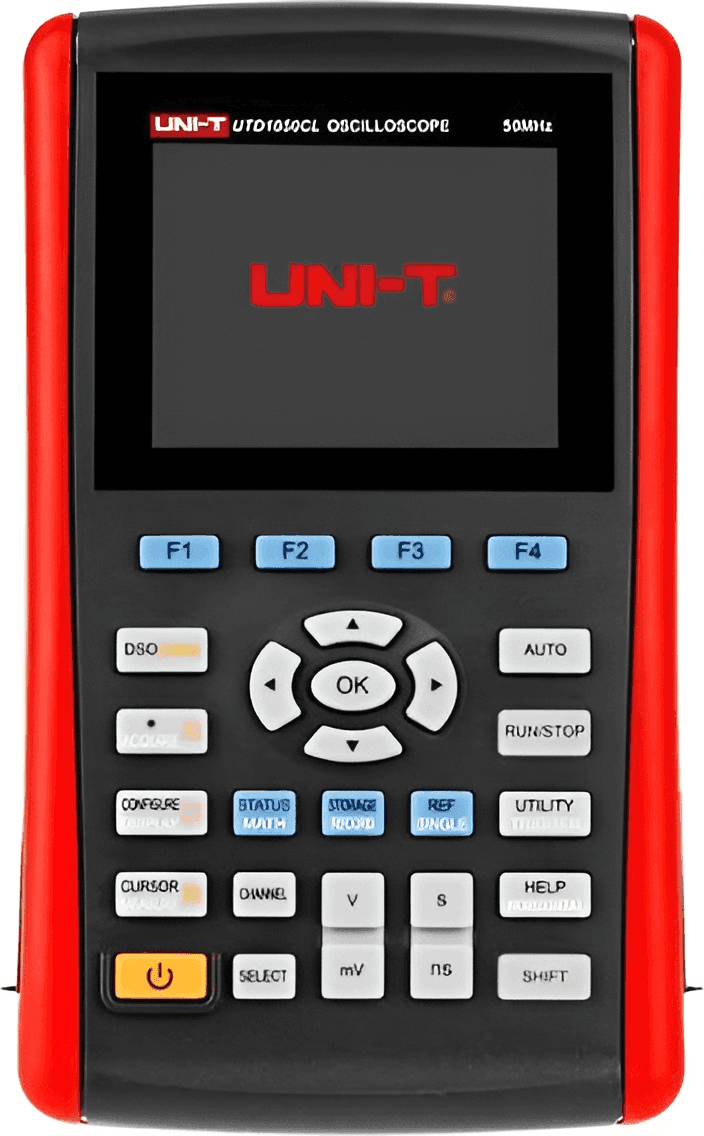

تفاوت UTD1050DL با UTD1050CL

مدل UTD1050DL به دلیل داشتن دو کانال، گزینه مناسب‌تری برای تعمیرات حرفه‌ای و مقایسه سیگنال‌ها است.

اقلام همراه UNI-T UTD1050DL

• اسیلوسکوپ دستی UTD1050DL
• آداپتور برق
• کابل USB
• لیدهای تست مولتی‌متر
• پراب‌های اندازه‌گیری
• دفترچه راهنما
• CD نرم‌افزار
