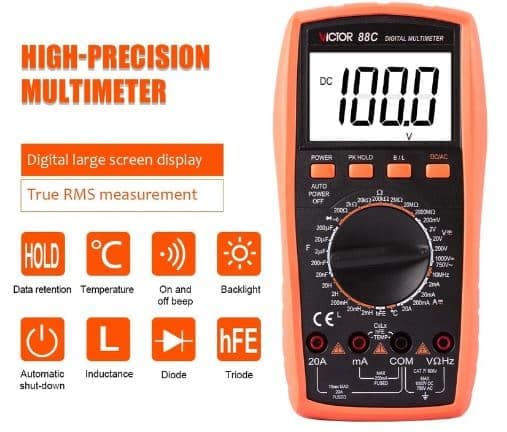

مولتی متر دیجیتال VC88C برند VICTOR

مولتی متر دیجیتال VC88C برند VICTOR

مولتی متر دیجیتال VICTOR VC88C یک مولتی‌متر چندمنظوره و کاربردی برای اندازه‌گیری طیف وسیعی از پارامترهای الکتریکی و الکترونیکی است. این دستگاه با قابلیت اندازه‌گیری ولتاژ DC تا 1000V، ولتاژ AC تا 750V، جریان AC/DC تا 20A، مقاومت تا 2000MΩ، ظرفیت خازنی، اندوکتانس، فرکانس و دما، یکی از مدل‌های کامل سری 88 شرکت VICTOR محسوب می‌شود.

VC88C همچنین به امکاناتی مانند تست دیود، تست پیوستگی با بیزر، تست ترانزیستور hFE، Data Hold، Peak Value Hold، Backlight، حفاظت در برابر اضافه‌بار و حفاظت فیوزی مجهز شده است. طراحی دستی و وزن حدود 400 گرم نیز آن را برای استفاده در تعمیرگاه، کارگاه، آزمایشگاه و محیط‌های صنعتی مناسب می‌کند.

ویژگی‌های کلیدی VICTOR VC88C

• مولتی‌متر دیجیتال حرفه‌ای و چندمنظوره
• نمایشگر 3½ رقمی
• حداکثر نمایش 1999 Counts
• اندازه‌گیری ولتاژ DC تا 1000V
• اندازه‌گیری ولتاژ AC تا 750V
• اندازه‌گیری جریان DC تا 20A
• اندازه‌گیری جریان AC تا 20A
• اندازه‌گیری مقاومت تا 2000MΩ
• اندازه‌گیری ظرفیت خازن تا 200µF
• اندازه‌گیری اندوکتانس تا 20H
• اندازه‌گیری فرکانس تا 10MHz
• اندازه‌گیری دما از 20- تا 1000+ درجه سانتی‌گراد
• تست دیود
• تست پیوستگی صوتی
• تست ترانزیستور hFE
• قابلیت Peak Value Hold
• Data Hold
• Backlight
• Auto Power Off
• حفاظت در برابر اضافه‌بار
• حفاظت فیوزی
• حفاظت در برابر شوک و ضربه
• امپدانس ورودی 10MΩ
• نرخ نمونه‌برداری 3 بار در ثانیه
• رنج دستی Manual Range
• تغذیه با باتری 9V
• طراحی پرتابل و دستی

اندازه‌گیری ولتاژ DC تا 1000 ولت

VC88C برای اندازه‌گیری ولتاژ مستقیم، رنج‌های زیر را ارائه می‌دهد:

200mV / 2V / 20V / 200V / 1000V DC

دقت پایه در محدوده‌های پایین‌تر ±(0.5%+3) و در رنج 1000V برابر ±(1.0%+5) اعلام شده است. امپدانس ورودی در تمام رنج‌های ولتاژ 10MΩ است.

بنابراین VC88C برای اندازه‌گیری ولتاژ مدارهای الکترونیکی، تابلوهای برق، منابع تغذیه، باتری‌ها و مدارهای DC کاربرد دارد.

اندازه‌گیری ولتاژ AC تا 750 ولت

در حالت AC، دستگاه از رنج‌های:

200mV / 2V / 20V / 200V / 750V AC

پشتیبانی می‌کند.

دقت پایه در محدوده‌های اصلی ±(0.8%+5) اعلام شده است. پاسخ فرکانسی نیز بسته به محدوده اندازه‌گیری در محدوده 40 تا 400Hz قرار دارد.

حداکثر ولتاژ مجاز ورودی نیز نباید از 750V AC بیشتر شود.

اندازه‌گیری جریان تا 20 آمپر

یکی از نقاط قوت VC88C، قابلیت اندازه‌گیری جریان نسبتاً بالا در یک مولتی‌متر دستی است.

رنج‌های جریان DC:

2mA / 20mA / 200mA / 20A

و رنج‌های جریان AC نیز:

2mA / 20mA / 200mA / 20A

هستند.

دقت پایه:

است.

نکته مهم ایمنی: در حالت اندازه‌گیری جریان نباید جریان ورودی بیش از 20A باشد.

اندازه‌گیری مقاومت تا 2000 مگااهم

VC88C از نظر اندازه‌گیری مقاومت نیز عملکرد قابل توجهی دارد و حداکثر رنج مقاومت آن:

2000MΩ = 2GΩ

است.

رنج‌های مقاومت عبارت‌اند از:

200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ / 200MΩ / 2000MΩ

دقت پایه اندازه‌گیری مقاومت:

±(0.8%+3)

اعلام شده است.

این محدوده گسترده باعث می‌شود دستگاه علاوه بر کاربردهای عمومی، برای بررسی مقاومت‌های بسیار بالا نیز قابل استفاده باشد.

اندازه‌گیری ظرفیت خازن

VC88C دارای قابلیت Capacitance Measurement است و می‌تواند ظرفیت خازن را در رنج‌های مختلف اندازه‌گیری کند.

رنج‌ها:

20nF / 200nF / 2µF / 20µF / 200µF

و دقت پایه:

±(2.5%+20)

است.

این قابلیت برای بررسی خازن‌های الکترونیکی، قطعات برد، مدارهای تغذیه و تعمیرات تجهیزات الکترونیکی کاربردی است.

اندازه‌گیری اندوکتانس تا 20 هانری

یکی از امکاناتی که VC88C را از بسیاری از مولتی‌مترهای معمولی متمایز می‌کند، قابلیت اندازه‌گیری اندوکتانس است.

رنج‌های L:

2mH / 20mH / 200mH / 2H / 20H

و دقت پایه:

±(2.5%+20)

است.

بنابراین VC88C می‌تواند در بررسی سلف‌ها، کویل‌ها، ترانسفورماتورهای کوچک و قطعات القایی مورد استفاده قرار گیرد.

فرکانس‌متر تا 10MHz

VC88C قابلیت اندازه‌گیری فرکانس را تا:

10MHz

دارد.

رنج‌های فرکانس شامل:

2kHz / 20kHz / 200kHz / 2000kHz / 10MHz

هستند و دقت پایه اندازه‌گیری فرکانس:

±(0.5%+4)

اعلام شده است.

این قابلیت برای بررسی سیگنال‌های فرکانسی، مدارهای الکترونیکی و تجهیزات کنترلی کاربرد دارد.

اندازه‌گیری دما تا 1000 درجه سانتی‌گراد

VC88C با استفاده از پراب دمایی همراه، امکان اندازه‌گیری دما را فراهم می‌کند.

محدوده اندازه‌گیری:

20- تا 1000+ °C

و دقت پایه:

±(1.0%+4)

است.

در پکیج استاندارد دستگاه نیز پراب دمایی TPO1 یا پراب ترموکوپل از نوع مناسب معرفی شده است.

تست دیود و پیوستگی

VC88C به قابلیت Diode Test و Continuity Buzzer مجهز است.

تست پیوستگی به کاربر اجازه می‌دهد مسیرهای سیم‌کشی، فیوزها، اتصالات و مسیرهای PCB را به‌سرعت بررسی کند و در صورت وجود اتصال، بیزر دستگاه هشدار صوتی می‌دهد.

تست ترانزیستور hFE

برای تعمیرات الکترونیکی، VC88C قابلیت تست ترانزیستور و اندازه‌گیری hFE را نیز ارائه می‌دهد.

این قابلیت امکان بررسی اولیه عملکرد ترانزیستورهای مختلف را بدون نیاز به تجهیزات جداگانه فراهم می‌کند.

قابلیت Peak Value Hold

یکی از امکانات اختصاصی VC88C در سری 88، قابلیت:

Peak Value Hold

است.

این عملکرد برای نگه‌داشتن مقدار اوج اندازه‌گیری‌شده مفید است و در بررسی تغییرات لحظه‌ای سیگنال‌ها و مقادیر اندازه‌گیری می‌تواند کاربرد داشته باشد.

Data Hold

با استفاده از Data Hold می‌توان مقدار نمایش داده‌شده روی LCD را ثابت کرد.

این قابلیت زمانی مفید است که کاربر در موقعیتی قرار دارد که دسترسی همزمان به پراب‌ها و نمایشگر دشوار است.

نمایشگر LCD با Backlight

VC88C به نمایشگر LCD با ابعاد:

65 × 45mm

و حداکثر نمایش:

1999

مجهز است.

وجود Backlight نیز باعث می‌شود خواندن مقادیر در محیط‌های کم‌نور آسان‌تر شود.

حفاظت در برابر اضافه‌بار و خطای کاربری

یکی از ویژگی‌های مهم VC88C، سیستم Full Function Protection و مدارهای حفاظتی در برابر ولتاژ بالا است. سازنده همچنین به وجود Restorable Fuse Protection و حفاظت در برابر شوک و ضربه اشاره کرده است.

این موضوع برای مولتی‌متری که قابلیت اندازه‌گیری 20A جریان و 1000V DC دارد اهمیت ویژه‌ای دارد.

بدنه و طراحی VICTOR VC88C

VC88C دارای طراحی دستی و بدنه‌ای با ابعاد:

189 × 97 × 35mm

است.

وزن دستگاه با باتری حدود:

400 گرم

اعلام شده است.

طراحی بدنه به همراه قاب محافظ، آن را برای استفاده در تعمیرگاه‌ها، کارگاه‌ها و محیط‌های صنعتی مناسب کرده است.

کاربردهای مولتی متر VICTOR VC88C

VC88C برای طیف وسیعی از کاربردها مناسب است:

⚡ برق و تأسیسات

• اندازه‌گیری ولتاژ AC/DC
• تست جریان
• تست مقاومت
• تست پیوستگی سیم‌کشی
• بررسی تابلوهای برق

🔧 تعمیرات الکترونیکی

• تست مقاومت‌ها
• تست خازن‌ها
• تست سلف‌ها
• تست دیود
• تست ترانزیستور
• اندازه‌گیری فرکانس

🏭 تجهیزات صنعتی

• عیب‌یابی مدارهای کنترلی
• بررسی منابع تغذیه
• تست سنسورها
• بررسی مدارهای الکتریکی ماشین‌آلات

🌡️ اندازه‌گیری دما

• تعمیرات تجهیزات
• بررسی قطعات و مدارها
• کنترل دمای نقاط مختلف تجهیزات با پراب دمایی

مزایای VICTOR VC88C

•  اندازه‌گیری 1000V DC
•  اندازه‌گیری 750V AC
•  اندازه‌گیری جریان تا 20A AC/DC
•  اندازه‌گیری مقاومت تا 2000MΩ
•  اندازه‌گیری خازن تا 200µF
•  اندازه‌گیری سلف تا 20H
•  فرکانس‌متر تا 10MHz
•  دماسنج تا 1000°C
•  تست دیود
•  تست پیوستگی
•  تست ترانزیستور hFE
• Peak Value Hold
•  Data Hold
•  Backlight
•  Auto Power Off
•  حفاظت فیوزی
•  حفاظت در برابر اضافه‌بار
•  امپدانس ورودی 10MΩ
•  طراحی دستی و قابل حمل

جمع‌بندی

VICTOR VC88C یک مولتی‌متر دیجیتال چندمنظوره و قدرتمند است که فراتر از اندازه‌گیری‌های معمول ولتاژ، جریان و مقاومت عمل می‌کند. پشتیبانی از 1000V DC، 750V AC، جریان تا 20A، مقاومت تا 2GΩ، ظرفیت خازنی تا 200µF، اندوکتانس تا 20H، فرکانس تا 10MHz و دما تا 1000°C باعث شده این مدل برای طیف وسیعی از فعالیت‌های برق و الکترونیک کاربرد داشته باشد.

وجود تست دیود، پیوستگی، ترانزیستور hFE، Peak Hold، Data Hold، Backlight و سیستم‌های حفاظتی نیز امکانات کاربردی آن را کامل‌تر می‌کند. بنابراین VC88C می‌تواند انتخاب مناسبی برای تکنسین‌های برق، تعمیرکاران الکترونیک، واحدهای تعمیر و نگهداری، کارگاه‌ها و آزمایشگاه‌های فنی باشد.
