مولتی متر دیجیتال طرح قدیم VC97 برند VICTOR

مولتی متر دیجیتال طرح قدیم VC97 برند VICTOR

مولتی متر دیجیتال VICTOR VC97 طرح قدیم یک مولتی متر دیجیتال اتورنج چندمنظوره و اقتصادی است که برای اندازه‌گیری طیف گسترده‌ای از پارامترهای الکتریکی و الکترونیکی طراحی شده است. این مدل قدیمی با ساختار 3¾ Digit و حداکثر نمایش 3999 Counts، قابلیت اندازه‌گیری ولتاژ DC و AC، جریان DC و AC، مقاومت، ظرفیت خازنی، فرکانس و دما را در اختیار کاربر قرار می‌دهد و همچنین به تست‌های دیود، ترانزیستور و پیوستگی صوتی مجهز است.

این نسخه از VC97 دارای محدوده انتخاب خودکار (Auto Range)، قابلیت Data Hold، نمایشگر LCD بزرگ، نمودار میله‌ای آنالوگ، نشانگر باتری ضعیف، خاموشی خودکار و مدارهای حفاظتی در برابر اضافه‌بار و اتصال اشتباه است.

توجه: این متن مخصوص VICTOR VC97 طرح قدیم است و مشخصات مدل‌های جدید VC97 با آن ترکیب نشده است.

ویژگی‌های کلیدی VICTOR VC97 طرح قدیم

• مولتی متر دیجیتال چندمنظوره
• طراحی طرح قدیم
• نمایشگر 3¾ Digit
• حداکثر نمایش 3999 Counts
• قابلیت Auto Range
• امکان انتخاب رنج به‌صورت دستی
• اندازه‌گیری ولتاژ DC تا 1000V
• اندازه‌گیری ولتاژ AC تا 750V
• اندازه‌گیری جریان DC و AC تا 10A
• اندازه‌گیری مقاومت تا 40MΩ
• اندازه‌گیری ظرفیت خازنی تا 100mF
• اندازه‌گیری فرکانس تا 30MHz
• اندازه‌گیری دما تا 1000°C
• تست دیود
• تست ترانزیستور
• تست پیوستگی با بیزر
• Data Hold
• Auto Power Off
• Low Battery Indication
• Analog Bar Graph
• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال یا انتخاب اشتباه رنج
• ورودی با امپدانس 10MΩ
• بدنه دارای محافظ ضدضربه
• نمایشگر LCD بزرگ و خوانا
• تغذیه با 2 عدد باتری AAA 1.5V

اندازه‌گیری ولتاژ DC تا 1000 ولت

VC97 قدیمی قابلیت اندازه‌گیری ولتاژ مستقیم را در رنج‌های مختلف دارد:

400mV / 4V / 40V / 400V / 1000V

دقت اندازه‌گیری ولتاژ DC در این مدل:

±(0.5% + 4 Digit)

است.

بنابراین می‌توان از آن برای اندازه‌گیری ولتاژ مدارهای الکترونیکی کم‌ولتاژ تا سیستم‌های الکتریکی با ولتاژ DC بالاتر استفاده کرد.

اندازه‌گیری ولتاژ AC تا 750 ولت

برای ولتاژ متناوب، VC97 طرح قدیم دارای رنج‌های:

400mV / 4V / 40V / 400V / 750V

است.

دقت اعلام‌شده برای AC Voltage برابر:

±(0.8% + 10 Digit)

است.

بنابراین این مدل برای اندازه‌گیری ولتاژ AC شبکه و بسیاری از تجهیزات الکتریکی مناسب است.

اندازه‌گیری جریان AC و DC تا 10 آمپر

VC97 قدیمی قابلیت اندازه‌گیری جریان مستقیم و متناوب را دارد.

جریان DC

رنج‌ها:

400µA / 4000µA / 40mA / 400mA / 10A

دقت:

±(1% + 10 Digit)

جریان AC

رنج‌ها:

400µA / 4000µA / 40mA / 400mA / 10A

دقت:

±(1.5% + 10 Digit)

است.

در هنگام اندازه‌گیری جریان، رعایت محدوده مجاز ورودی و انتخاب ترمینال صحیح اهمیت زیادی دارد؛ دفترچه مدل قدیمی نسبت به عبور جریان بیش از محدوده مجاز هشدار داده است.

اندازه‌گیری مقاومت تا 40 مگااهم

مولتی متر VICTOR VC97 طرح قدیم امکان اندازه‌گیری مقاومت در رنج‌های:

400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ

را دارد.

دقت اندازه‌گیری مقاومت:

±(0.8% + 4 Digit)

است.

این گستره باعث می‌شود دستگاه برای تست مقاومت‌های معمولی، قطعات الکترونیکی و بررسی مدارهای مختلف کاربرد داشته باشد.

اندازه‌گیری ظرفیت خازنی

VC97 قدیمی علاوه بر پارامترهای پایه، قابلیت Capacitance Measurement نیز دارد.

رنج‌های ظرفیت خازنی این مدل تا:

100mF

گسترش پیدا می‌کند و رنج‌های مختلف از نانوفاراد تا میلی‌فاراد را پوشش می‌دهد.

این قابلیت برای بررسی و تست انواع خازن‌های الکترونیکی و مدارهای تغذیه کاربردی است.

اندازه‌گیری فرکانس تا 30MHz

یکی از نقاط قوت VC97 قدیمی، قابلیت اندازه‌گیری فرکانس در محدوده نسبتاً گسترده است.

رنج‌های اعلام‌شده شامل:

100Hz / 1kHz / 10kHz / 100kHz / 1MHz / 30MHz

است.

دقت اندازه‌گیری فرکانس:

±(0.5% + 10 Digit)

اعلام شده است.

اندازه‌گیری دما تا 1000 درجه سانتی‌گراد

VC97 طرح قدیم قابلیت اندازه‌گیری دما را نیز دارد.

محدوده اندازه‌گیری:

-20°C تا +1000°C

و دقت اعلام‌شده:

±(1.0% + 5 Digit)

است.

این قابلیت با استفاده از پراب دمایی TP01 انجام می‌شود که در لوازم استاندارد دستگاه نیز ذکر شده است.

تست دیود و ترانزیستور

VC97 قدیمی تنها یک مولتی متر اندازه‌گیری نیست و برای تست قطعات الکترونیکی نیز امکاناتی دارد.

Diode Test

برای بررسی عملکرد دیود و تشخیص وضعیت هدایت آن.

Transistor Test

برای بررسی ترانزیستورها با استفاده از سوکت/اتصال مربوطه.

این دو قابلیت برای تعمیرکاران الکترونیک و تکنسین‌های تعمیرات بسیار کاربردی هستند.

تست پیوستگی با بیزر

VC97 دارای Continuity Test است.

در صورت وجود پیوستگی الکتریکی، دستگاه با استفاده از بیزر صوتی کاربر را مطلع می‌کند.

این قابلیت برای تست سریع:

• سیم‌ها
• فیوزها
• مسیرهای PCB
• اتصالات
• کلیدها
• کابل‌ها

بسیار کاربردی است.

Auto Range و Manual Range

یکی از امکانات مهم VC97 قدیمی، قابلیت Auto Range است.

در حالت اتورنج، دستگاه محدوده مناسب اندازه‌گیری را به‌صورت خودکار انتخاب می‌کند.

در کنار آن، امکان انتخاب رنج به‌صورت دستی نیز وجود دارد که برای اندازه‌گیری‌های تخصصی‌تر و کنترل بهتر رزولوشن مفید است.

نمایشگر 3999 Counts

این مدل از نمایشگر 3¾ Digit LCD با حداکثر نمایش:

3999

استفاده می‌کند.

نرخ نمونه‌برداری نیز حدود:

3 بار در ثانیه

است.

بنابراین باید توجه داشت که VC97 قدیمی 3999 Counts است و نباید مشخصات 6000 Counts مدل جدید را برای آن درج کرد. مدل‌های جدید VICTOR 97 در سایت رسمی فعلی با مشخصات متفاوتی از جمله True RMS و 3999 Counts معرفی شده‌اند.

Analog Bar Graph

یکی از ویژگی‌های جالب نسخه قدیمی VC97، وجود Analog Bar Graph در کنار نمایش عددی است.

نمودار میله‌ای باعث می‌شود تغییرات سریع مقدار اندازه‌گیری‌شده به شکل بصری قابل مشاهده باشد و برای مشاهده روند تغییرات سیگنال کاربرد دارد.

Data Hold

قابلیت Data Hold به کاربر اجازه می‌دهد مقدار اندازه‌گیری‌شده را روی نمایشگر ثابت نگه دارد.

این ویژگی در شرایطی که دسترسی به نمایشگر دشوار است یا کاربر نیاز دارد مقدار اندازه‌گیری‌شده را ثبت یا یادداشت کند، کاربرد زیادی دارد.

Auto Power Off

برای جلوگیری از تخلیه بی‌دلیل باتری، VC97 قدیمی به قابلیت خاموشی خودکار مجهز شده است.

حفاظت در برابر اضافه‌بار

VC97 طرح قدیم دارای مدارهای حفاظتی برای جلوگیری از آسیب دستگاه در شرایط اضافه‌بار و انتخاب اشتباه عملکرد اندازه‌گیری است.

در منابع مربوط به این مدل، Full Function Protection و طراحی مدار حفاظتی در برابر ولتاژ بالا ذکر شده است.

همچنین ورودی دستگاه دارای امپدانس:

10MΩ

است.

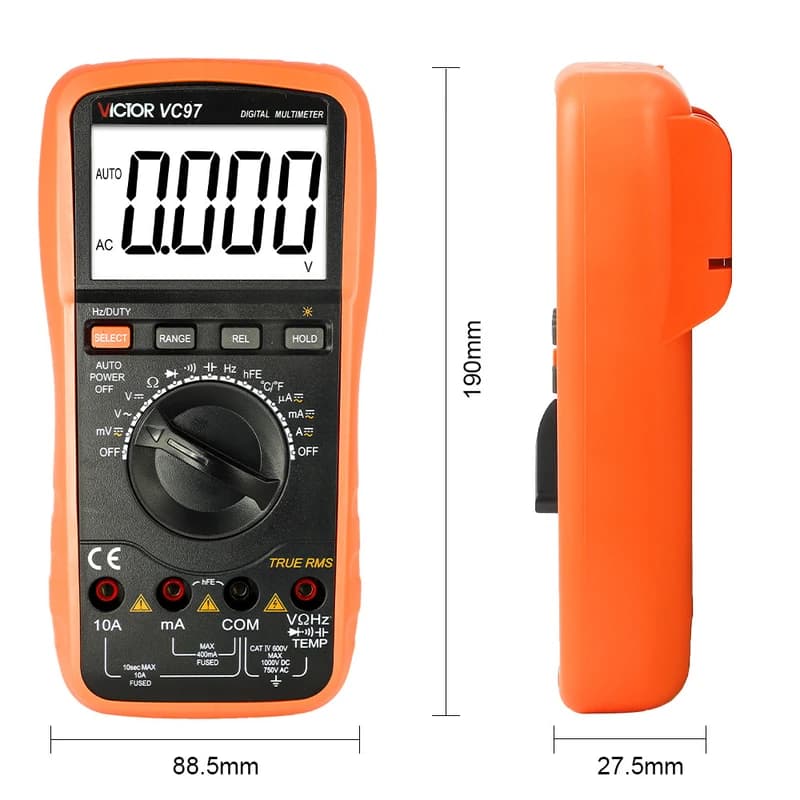

طراحی بدنه و نمایشگر

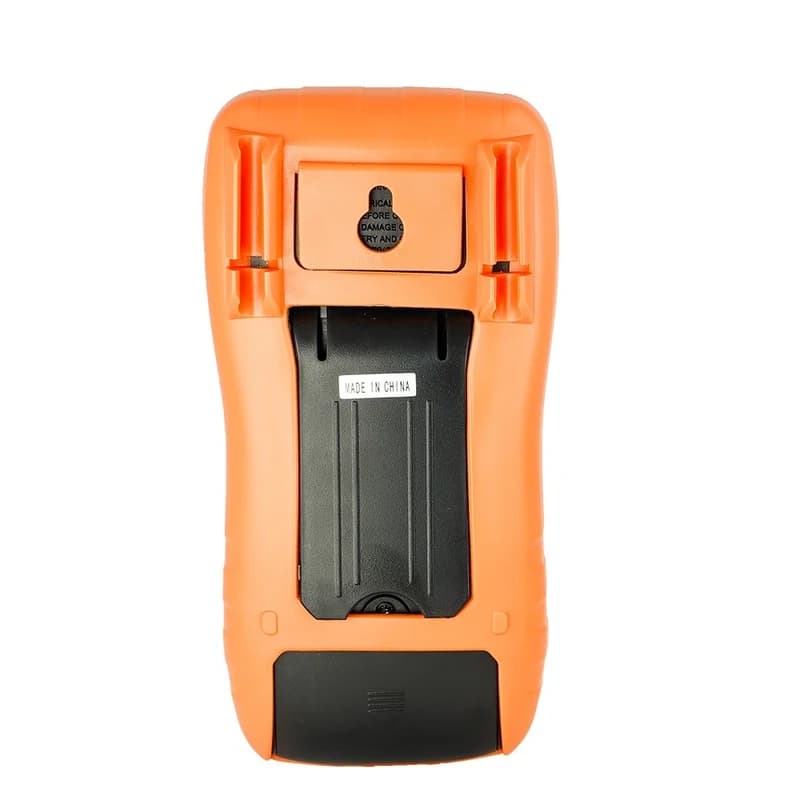

نسخه قدیمی VC97 دارای طراحی بدنه با محافظ لاستیکی ضدضربه است.

ابعاد گزارش‌شده برای این نسل حدود:

185 × 93 × 35 میلی‌متر

و وزن حدود:

290 گرم با باتری

است.

نمایشگر LCD بزرگ و خوانا نیز برای استفاده روزمره در محیط‌های تعمیراتی و فنی طراحی شده است.

کاربردهای VICTOR VC97 طرح قدیم

VICTOR VC97 قدیمی برای طیف متنوعی از کارهای فنی قابل استفاده است:

🔧 تعمیرات برق و الکترونیک

• تست ولتاژ
• تست جریان
• تست مقاومت
• تست دیود
• تست ترانزیستور
• تست پیوستگی مدار

⚡ تأسیسات و برق صنعتی

• اندازه‌گیری ولتاژ AC و DC
• بررسی جریان مصرفی
• تست کابل و سیم
• بررسی مدارهای کنترلی

🔬 الکترونیک

• اندازه‌گیری فرکانس
• تست خازن
• تست مقاومت
• بررسی قطعات الکترونیکی

🌡️ اندازه‌گیری دما

• تجهیزات صنعتی
• قطعات الکتریکی
• سیستم‌های گرمایشی
• تعمیرات تجهیزات

جمع‌بندی

مولتی متر دیجیتال VICTOR VC97 طرح قدیم یک مولتی متر چندمنظوره با طراحی کلاسیک است که برای اندازه‌گیری ولتاژ، جریان، مقاومت، ظرفیت خازنی، فرکانس و دما و همچنین تست دیود، ترانزیستور و پیوستگی طراحی شده است.

این مدل با 3999 Counts، اتورنج، Data Hold، نمودار میله‌ای آنالوگ، خاموشی خودکار و حفاظت اضافه‌بار، گزینه‌ای کاربردی برای تعمیرکاران، تکنسین‌های برق و الکترونیک و استفاده‌های عمومی فنی محسوب می‌شود.
