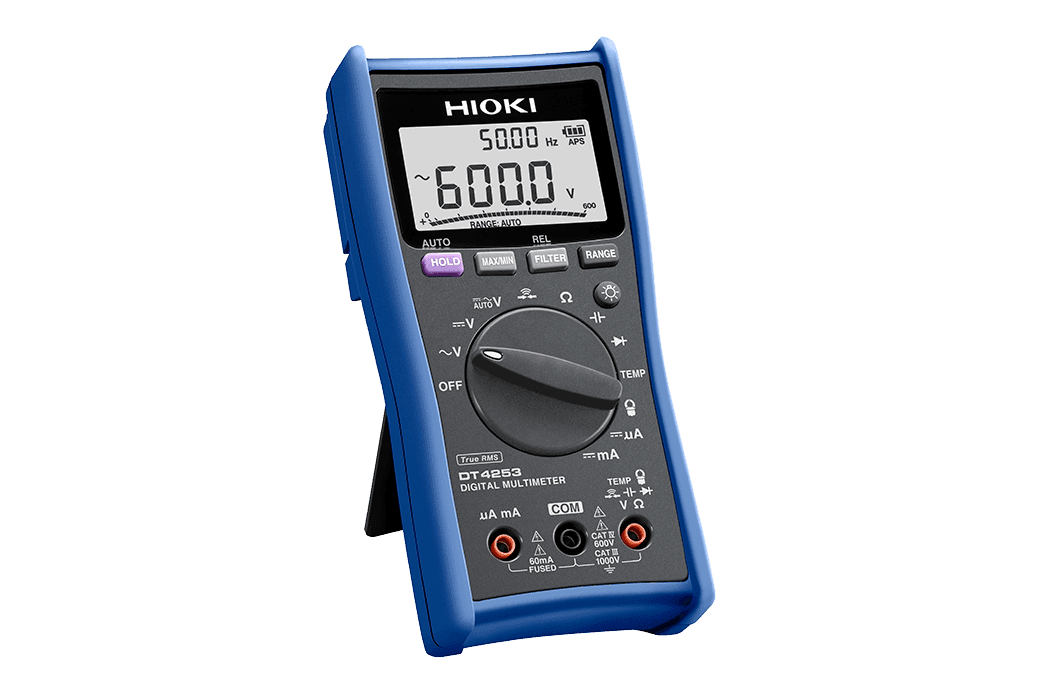

مولتی متر دیجیتال DT4253 برند HIOKI

مولتی متر دیجیتال DT4253 برند HIOKI

مولتی متر دیجیتال HIOKI DT4253 یکی از مدل‌های تخصصی سری DT4200 شرکت HIOKI است که با تمرکز بر اندازه‌گیری سیگنال‌های ابزار دقیق، تجهیزات تهویه مطبوع و گرمایش (HVAC)، تجهیزات گازسوز و سیستم‌های نگهداری و تعمیرات صنعتی طراحی شده است.

این مولتی متر علاوه بر اندازه‌گیری دقیق ولتاژ AC و DC، مقاومت، ظرفیت خازنی، فرکانس و تست دیود و پیوستگی، دارای رنج‌های حساس جریان DC از 60 میکروآمپر تا 60 میلی‌آمپر است که آن را برای بررسی سیگنال‌های کنترلی و جریان‌های بسیار ضعیف مناسب می‌کند.

همچنین DT4253 قابلیت نمایش مستقیم درصد سیگنال 4–20mA را دارد و می‌تواند با استفاده از کلمپ‌پروب‌های سازگار HIOKI، جریان AC را نیز اندازه‌گیری کند.

مهم‌ترین ویژگی‌های HIOKI DT4253

• مولتی متر دیجیتال حرفه‌ای و صنعتی
• طراحی شده برای ابزار دقیق و سیستم‌های HVAC
• مناسب بررسی سیگنال‌های 4–20mA
• اندازه‌گیری جریان DC از 60µA تا 60mA
• اندازه‌گیری ولتاژ DC تا 1000V
• اندازه‌گیری ولتاژ AC تا 1000V
• اندازه‌گیری AC با فناوری True RMS
• اندازه‌گیری جریان AC با کلمپ‌پروب
• امکان اندازه‌گیری جریان AC تا 1000A با کلمپ‌پروب مناسب
• اندازه‌گیری مقاومت تا 60MΩ
• اندازه‌گیری ظرفیت خازنی تا 10mF
• اندازه‌گیری فرکانس تا 99.99kHz
• اندازه‌گیری دما از 40- تا 400+ درجه سانتی‌گراد
• پشتیبانی از ترموکوپل نوع K
• نمایش هم‌زمان ولتاژ و فرکانس
• قابلیت AUTO AC/DC V
• فیلتر Low Pass برای کاربردهای اینورتری
• نمایش MAX/MIN/AVG
• Relative Measurement
• Data Hold
• Auto Hold
• Auto Power Save
• تست پیوستگی سریع
• تست دیود
• نمایشگر 6000 Count
• Bar Graph
• ارتباط USB به‌صورت آپشنال
• رده ایمنی CAT IV 600V / CAT III 1000V

مناسب برای اندازه‌گیری سیگنال‌های 4–20mA

یکی از مهم‌ترین نقاط قوت DT4253 نسبت به یک مولتی‌متر عمومی، رنج‌های بسیار حساس جریان DC آن است.

رنج‌های جریان DC دستگاه عبارت‌اند از:

• 60.00µA
• 600.0µA
• 6.000mA
• 60.00mA

دقت پایه این بخش:

±0.8% rdg. ±5 dgt.

است.

این رنج‌ها برای بررسی بسیاری از سیگنال‌های مورد استفاده در سیستم‌های کنترل و ابزار دقیق کاربرد دارند.

نمایش درصد 4–20mA

DT4253 قابلیت تبدیل سیگنال 4–20mA به درصد را نیز دارد.

این قابلیت برای تکنسین‌های ابزار دقیق بسیار کاربردی است؛ زیرا به جای محاسبه دستی، وضعیت سیگنال را مستقیماً به صورت درصد مشاهده می‌کنند.

به همین دلیل DT4253 گزینه مناسبی برای بررسی:

• ترانسمیترها
• سنسورها
• کنترلرها
• لوپ‌های جریان
• تجهیزات ابزار دقیق
• سیستم‌های کنترل صنعتی

است.

اندازه‌گیری ولتاژ DC تا 1000 ولت

DT4253 ولتاژ DC را در محدوده:

600.0mV تا 1000V

اندازه‌گیری می‌کند.

دقت پایه ولتاژ DC:

±0.3% rdg. ±5 dgt.

است.

این محدوده باعث می‌شود DT4253 علاوه بر کاربردهای ابزار دقیق، برای بسیاری از اندازه‌گیری‌های عمومی برق و الکترونیک نیز قابل استفاده باشد.

اندازه‌گیری ولتاژ AC تا 1000 ولت

محدوده اندازه‌گیری ولتاژ AC:

6.000V تا 1000V

است.

دقت پایه در فرکانس 40 تا 500Hz:

±0.9% rdg. ±3 dgt.

و پهنای باند اندازه‌گیری از:

40Hz تا 1kHz

است.

اندازه‌گیری AC با فناوری True RMS انجام می‌شود؛ بنابراین دستگاه برای اندازه‌گیری سیگنال‌های AC با شکل موج‌های غیرایده‌آل نیز نسبت به مولتی‌مترهای Average Responding انتخاب مناسب‌تری است.

True RMS

DT4253 مجهز به True RMS است.

در اندازه‌گیری سیگنال‌های AC، مخصوصاً در محیط‌های صنعتی که شکل موج ممکن است تحت تأثیر بارهای الکترونیکی، درایوها و تجهیزات سوئیچینگ دچار اعوجاج شود، True RMS اطلاعات دقیق‌تری از مقدار مؤثر سیگنال ارائه می‌کند.

HIOKI نیز استفاده از True RMS را برای اندازه‌گیری دقیق‌تر جریان‌ها و ولتاژهای AC با شکل موج‌های اعوجاج‌یافته توضیح داده است.

اندازه‌گیری جریان AC با کلمپ‌پروب

یکی از نکات مهم درباره DT4253 این است که ورودی مستقیم 10A برای جریان AC ندارد.

برای اندازه‌گیری جریان AC باید از کلمپ‌پروب سازگار HIOKI استفاده شود.

طبق مشخصات رسمی، با کلمپ‌پروب مناسب می‌توان جریان AC را در محدوده‌هایی تا:

1000A AC

اندازه‌گیری کرد.

دقت پایه این بخش، بدون درنظرگرفتن خطای خود کلمپ‌پروب، در فرکانس 40Hz تا 1kHz:

±0.9% rdg. ±3 dgt.

اعلام شده است.

بنابراین DT4253 در کنار یک کلمپ‌پروب مناسب می‌تواند برای اندازه‌گیری جریان تجهیزات HVAC، موتورهای فن، کمپرسورها و تجهیزات صنعتی نیز مورد استفاده قرار گیرد.

اندازه‌گیری دما با ترموکوپل نوع K

DT4253 دارای ورودی اندازه‌گیری دما است و می‌تواند با ترموکوپل Type K دما را در محدوده:

40- تا 400+ درجه سانتی‌گراد

اندازه‌گیری کند.

دقت پایه دستگاه در این بخش:

±0.5% rdg. ±2°C

است و خطای خود پراب دما نیز باید در نظر گرفته شود.

این ویژگی یکی از دلایلی است که DT4253 برای تعمیر و نگهداری تجهیزات HVAC و تجهیزات گرمایشی بسیار کاربردی است.

کاربرد ویژه در سیستم‌های HVAC

DT4253 به‌طور مشخص برای کاربردهای Heating, Ventilation and Air Conditioning طراحی شده است.

در تعمیر و نگهداری تجهیزات HVAC می‌توان از دستگاه برای بررسی:

• ولتاژ تجهیزات
• جریان سیگنال‌ها
• دمای قطعات
• مقاومت
• فرکانس
• خازن
• پیوستگی
• دیود
• جریان AC با کلمپ‌پروب

استفاده کرد.

HIOKI نیز DT4253 را به‌طور مشخص برای HVAC، ابزار دقیق و تجهیزات گازسوز معرفی کرده است.

فیلتر Low Pass برای تجهیزات اینورتری

DT4253 دارای قابلیت Low Pass Filter است.

این فیلتر برای حذف بخش قابل توجهی از مؤلفه‌های فرکانس بالا کاربرد دارد و به‌خصوص در زمان بررسی فرکانس پایه خروجی اینورترها می‌تواند مفید باشد.

در واقع در محیط‌هایی که شکل موج توسط تجهیزات الکترونیک قدرت دچار اعوجاج و مؤلفه‌های فرکانس بالا شده است، استفاده از فیلتر می‌تواند به تمرکز روی مؤلفه اصلی کمک کند.

نمایش هم‌زمان ولتاژ و فرکانس

یکی از قابلیت‌های کاربردی DT4253، Dual Display است.

با این قابلیت می‌توان ولتاژ و فرکانس را به‌صورت هم‌زمان روی نمایشگر مشاهده کرد.

برای مثال هنگام بررسی یک منبع AC، کاربر می‌تواند بدون جابه‌جایی بین حالت‌های مختلف، مقدار ولتاژ و فرکانس را هم‌زمان مشاهده کند.

قابلیت AUTO AC/DC V

DT4253 دارای قابلیت AUTO AC/DC V است.

این عملکرد می‌تواند نوع ولتاژ ورودی را تشخیص دهد و به کاربر کمک کند بدون نیاز به انتخاب دستی حالت AC یا DC، اندازه‌گیری را سریع‌تر انجام دهد.

این ویژگی برای عیب‌یابی‌های روزمره بسیار کاربردی است.

اندازه‌گیری مقاومت تا 60 مگااهم

محدوده مقاومت DT4253:

600.0Ω تا 60.00MΩ

در 6 رنج است.

دقت پایه اندازه‌گیری مقاومت:

±0.7% rdg. ±5 dgt.

اعلام شده است.

این محدوده برای بررسی سیم‌کشی، سنسورها، مقاومت‌ها، مدارهای کنترلی و عیب‌یابی عمومی مناسب است.

اندازه‌گیری ظرفیت خازنی تا 10 میلی‌فاراد

DT4253 امکان اندازه‌گیری ظرفیت خازنی را نیز دارد.

محدوده:

1.000µF تا 10.00mF

در 5 رنج است و دقت پایه:

±1.9% rdg. ±5 dgt.

اعلام شده است.

این قابلیت در تعمیر و بررسی خازن‌های تجهیزات HVAC و مدارهای الکتریکی کاربرد ویژه‌ای دارد.

اندازه‌گیری فرکانس تا 99.99 کیلوهرتز

DT4253 فرکانس را در محدوده:

99.99Hz تا 99.99kHz

در 4 رنج اندازه‌گیری می‌کند.

دقت پایه فرکانس:

±0.1% rdg. ±1 dgt.

است.

تست پیوستگی سریع

دستگاه دارای تست Continuity با پاسخ سریع است.

آستانه عملکرد:

• روشن شدن: 25Ω یا کمتر
• خاموش شدن: 245Ω یا بیشتر

و زمان پاسخ:

0.5ms یا بیشتر

است.

این ویژگی برای بررسی سریع سیم‌ها، فیوزها، اتصالات و مسیرهای مدار بسیار مفید است.

تست دیود

DT4253 دارای حالت Diode Test نیز هست.

مشخصات رسمی:

• ولتاژ مدار باز: حداکثر 5.0V
• جریان تست: حداکثر 0.5mA
• محدوده نمایش Forward Voltage: حدود 0.15 تا 1.5V

MAX / MIN / AVG

برای بررسی تغییرات سیگنال، DT4253 امکان نمایش:

MAX / MIN / Average

را فراهم می‌کند.

این ویژگی برای مشاهده نوسانات و تغییرات پارامترهای الکتریکی در زمان عیب‌یابی مفید است.

Data Hold و Auto Hold

دستگاه دارای:

Display Hold

و

Auto Hold

است.

Auto Hold می‌تواند پس از تثبیت مقدار اندازه‌گیری‌شده، آن را روی نمایشگر نگه دارد و در نتیجه هنگام کار در تابلوها یا محیط‌هایی که مشاهده نمایشگر دشوار است، استفاده از دستگاه راحت‌تر می‌شود.

نمایشگر 6000 Count

DT4253 از نمایشگر LCD با حداکثر:

6000 Count

و Bar Graph استفاده می‌کند.

نرخ به‌روزرسانی نمایشگر در حالت عادی تا حدود:

5 بار در ثانیه

است؛ البته در حالت‌هایی مانند ظرفیت و فرکانس نرخ به‌روزرسانی متفاوت است.

ارتباط USB

در صورت استفاده از تجهیزات اختیاری، امکان انتقال داده‌های اندازه‌گیری به کامپیوتر نیز وجود دارد.

برای این منظور می‌توان از:

Communication Package DT4900-01

و کابل L1003 USB استفاده کرد.

HIOKI اعلام کرده که ارتباط کامپیوتر و مولتی‌متر به‌صورت Optical Communication انجام می‌شود و از نظر الکتریکی ایزوله است.

این قابلیت برای ثبت داده‌ها، مشاهده نتایج به‌صورت Real-Time و تهیه گزارش بسیار کاربردی است.

ایمنی بالا؛ CAT IV 600V / CAT III 1000V

یکی از نقاط قوت DT4253، سطح ایمنی بالای آن است.

رده ایمنی دستگاه:

CAT IV 600V / CAT III 1000V

است.

حداکثر ولتاژ مجاز بین ترمینال‌های V و COM نیز:

1000V AC/DC

است.

این سطح ایمنی باعث می‌شود DT4253 برای استفاده حرفه‌ای در محیط‌های الکتریکی و تأسیسات مناسب باشد؛ البته کاربر باید همیشه رده اندازه‌گیری محل و محدودیت‌های دستگاه را رعایت کند.

طراحی صنعتی و مقاوم

DT4253 برای استفاده حرفه‌ای طراحی شده و مطابق اطلاعات سری DT4200 دارای:

• مقاومت در برابر سقوط
• محدوده دمای کاری 25- تا 65+ درجه سانتی‌گراد
• استاندارد ایمنی EN61010
• استاندارد EMC EN61326
• درجه حفاظت IP54 در شرایط مشخص‌شده توسط سازنده

است.

این ویژگی‌ها آن را برای استفاده در محیط‌های کاری و تعمیراتی صنعتی مناسب می‌کنند.

اقلام همراه

اقلام استاندارد همراه DT4253 شامل:

• مولتی‌متر HIOKI DT4253
• پراب تست L9300
• هولستر
• دفترچه راهنما
• 4 عدد باتری LR03 آلکالاین

کاربردهای HIOKI DT4253

🔧 ابزار دقیق

• بررسی لوپ‌های 4–20mA
• اندازه‌گیری جریان‌های کنترلی
• تست ترانسمیترها
• عیب‌یابی تجهیزات instrumentation

❄️ سیستم‌های HVAC

• بررسی کمپرسور
• بررسی تجهیزات تهویه
• اندازه‌گیری ولتاژ
• اندازه‌گیری جریان با کلمپ
• اندازه‌گیری دما
• تست خازن
• بررسی فرکانس

🔥 تجهیزات گازسوز

• بررسی سیگنال‌های کنترلی
• اندازه‌گیری جریان‌های بسیار کم
• بررسی دما
• عیب‌یابی مدارهای الکتریکی

⚡ تعمیر و نگهداری صنعتی

• ولتاژ AC/DC
• مقاومت
• ظرفیت خازنی
• فرکانس
• تست دیود
• تست پیوستگی
• بررسی جریان AC با کلمپ‌پروب

چرا DT4253 انتخاب مناسبی برای ابزار دقیق است؟

مزیت اصلی DT4253 نسبت به یک مولتی‌متر عمومی، تمرکز آن روی جریان‌های بسیار پایین و سیگنال‌های صنعتی است.

وجود رنج 60µA تا 60mA DC، قابلیت تبدیل مستقیم 4–20mA به درصد، اندازه‌گیری دما با ترموکوپل K و امکان اتصال کلمپ‌پروب AC باعث شده این مدل برای تکنسین‌های ابزار دقیق و تعمیرکاران HVAC بسیار کاربردی باشد.

به همین دلیل اگر کاربرد اصلی کاربر تابلوهای کنترل، ابزار دقیق، HVAC و تجهیزات گازسوز باشد، DT4253 انتخاب تخصصی‌تری نسبت به یک مولتی‌متر عمومی با ورودی 10A است.

جمع‌بندی

HIOKI DT4253 یک مولتی‌متر دیجیتال حرفه‌ای و تخصصی برای ابزار دقیق، HVAC، تجهیزات گازسوز و تعمیر و نگهداری صنعتی است. این دستگاه با اندازه‌گیری ولتاژ DC تا 1000V، ولتاژ AC تا 1000V، جریان DC حساس از 60µA تا 60mA، مقاومت تا 60MΩ، ظرفیت خازنی تا 10mF، فرکانس تا 99.99kHz و دمای 40- تا 400+ درجه سانتی‌گراد مجموعه کاملی از ابزارهای مورد نیاز تکنسین را در اختیار قرار می‌دهد.

وجود True RMS، فیلتر Low Pass، AUTO AC/DC V، نمایش هم‌زمان ولتاژ و فرکانس، تبدیل درصد 4–20mA، MAX/MIN/AVG، Auto Hold و امکان اتصال کلمپ‌پروب از مهم‌ترین ویژگی‌های این مدل هستند.

از طرف دیگر، رده ایمنی CAT IV 600V / CAT III 1000V، طراحی مقاوم سری DT4200 و امکان ثبت و انتقال داده از طریق ارتباط USB اختیاری، DT4253 را به ابزاری مناسب برای استفاده حرفه‌ای در محیط‌های صنعتی و تعمیراتی تبدیل کرده است.
