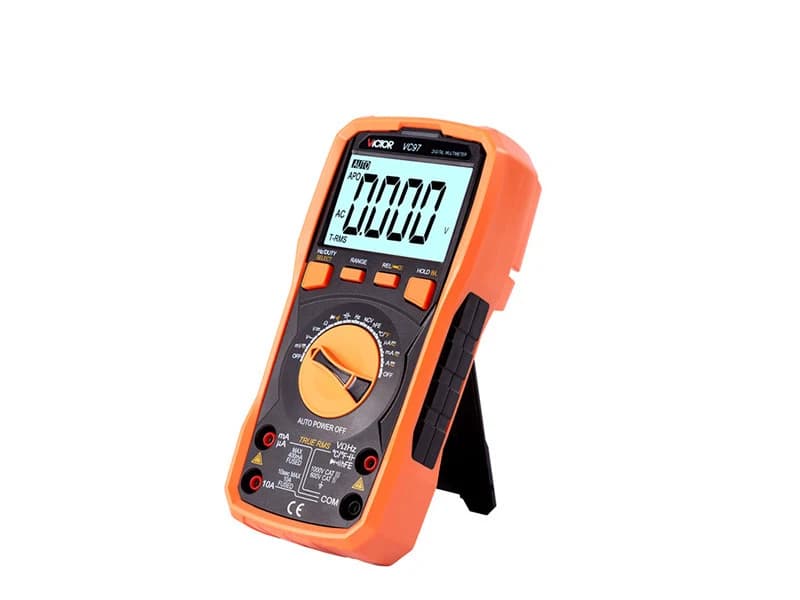

مولتی متر دیجیتال VC97 2021 برند VICTOR

مولتی متر دیجیتال VC97 2021 برند VICTOR

مولتی متر دیجیتال VICTOR VC97 2021 یک مولتی متر حرفه‌ای، چندمنظوره و Auto Range است که برای تکنسین‌های برق، الکترونیک، تعمیرکاران و کاربردهای صنعتی طراحی شده است. این نسخه نسبت به VC97 طرح قدیم از طراحی جدیدتر و امکانات کاربردی‌تری برخوردار است و مهم‌ترین تفاوت آن، پشتیبانی از True RMS برای اندازه‌گیری دقیق‌تر سیگنال‌های AC است.

این مولتی متر امکان اندازه‌گیری ولتاژ AC/DC، جریان AC/DC، مقاومت، ظرفیت خازنی، فرکانس، Duty Cycle و دما را فراهم می‌کند و علاوه بر آن به قابلیت‌های تست دیود، ترانزیستور، پیوستگی و hFE مجهز شده است. نمایشگر 3999 Counts با نور پس‌زمینه، انتخاب رنج خودکار و دستی، Data Hold، خاموشی خودکار و سیستم‌های حفاظتی از دیگر امکانات این مدل هستند.

ویژگی‌های کلیدی VICTOR VC97 2021

• مولتی متر دیجیتال حرفه‌ای
• نسخه VC97 2021 / New
• تکنولوژی True RMS
• نمایشگر 3999 Counts / 3¾ Digit
• انتخاب رنج Auto Range
• امکان انتخاب رنج دستی
• اندازه‌گیری ولتاژ DC تا 1000V
• اندازه‌گیری ولتاژ AC تا 750V
• اندازه‌گیری جریان AC/DC تا 10A
• اندازه‌گیری مقاومت تا 40MΩ
• اندازه‌گیری ظرفیت خازنی تا 100mF
• اندازه‌گیری فرکانس تا 30MHz
• اندازه‌گیری دما از 20- تا 1000+ درجه سانتی‌گراد
• اندازه‌گیری Duty Cycle
• تست دیود
• تست ترانزیستور
• تست پیوستگی با بیزر
• تست hFE ترانزیستور
• Data Hold
• Auto Power Off
• Low Battery Indication
• Analog Bar Graph
• نمایشگر LCD با Backlight
• حفاظت در برابر اضافه‌بار
• مدار ضد سوختن ورودی جریان
• شیلد فلزی ضد نویز و تداخل
• طراحی مدار مقاوم در برابر ولتاژ بالا
• رده ایمنی CAT IV
• امپدانس ورودی 10MΩ

True RMS؛ تفاوت مهم VC97 2021

یکی از مهم‌ترین ویژگی‌های VC97 2021، برخورداری از True RMS است.

در بسیاری از مدارهای الکتریکی و صنعتی، شکل موج AC کاملاً سینوسی نیست. وجود تجهیزاتی مانند منابع تغذیه سوئیچینگ، درایوها، UPSها، تجهیزات الکترونیک قدرت و بارهای غیرخطی می‌تواند شکل موج را دچار اعوجاج کند.

در چنین شرایطی اندازه‌گیری True RMS می‌تواند تصویر دقیق‌تری از مقدار مؤثر سیگنال AC ارائه دهد.

بنابراین VC97 2021 برای اندازه‌گیری‌های AC در محیط‌های الکتریکی و صنعتی، نسبت به مولتی‌مترهای معمولی انتخاب مناسب‌تری است.

اندازه‌گیری ولتاژ DC تا 1000 ولت

VC97 2021 امکان اندازه‌گیری ولتاژ DC را در رنج‌های:

400mV / 4V / 40V / 400V / 1000V

فراهم می‌کند.

دقت اعلام‌شده برای DC Voltage برابر:

±(0.5% + 4 Digit)

است.

این محدوده دستگاه را برای اندازه‌گیری مدارهای الکترونیکی، منابع تغذیه، تابلوهای برق و بسیاری از تجهیزات الکتریکی مناسب می‌کند.

اندازه‌گیری ولتاژ AC تا 750 ولت

برای اندازه‌گیری ولتاژ AC، رنج‌های:

400mV / 4V / 40V / 400V / 750V

در نظر گرفته شده است.

دقت اعلام‌شده برای AC Voltage برابر:

±(0.8% + 10 Digit)

است.

وجود True RMS در این مدل باعث می‌شود VC97 2021 برای اندازه‌گیری سیگنال‌های AC غیرسینوسی نیز کاربردی‌تر باشد.

اندازه‌گیری جریان AC و DC تا 10 آمپر

VC97 2021 قابلیت اندازه‌گیری هر دو نوع جریان AC و DC را دارد.

رنج‌های جریان:

400µA / 4000µA / 40mA / 400mA / 10A

هستند.

دقت جریان DC

±(1% + 10 Digit)

دقت جریان AC

±(1.5% + 10 Digit)

وجود سیستم حفاظتی ورودی جریان و طراحی ضد سوختن، امنیت دستگاه را هنگام کار در شرایط مختلف افزایش می‌دهد.

اندازه‌گیری مقاومت تا 40 مگااهم

این مولتی متر امکان اندازه‌گیری مقاومت را در رنج‌های:

400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ

فراهم می‌کند.

دقت اندازه‌گیری مقاومت:

±(0.8% + 4 Digit)

است.

بنابراین دستگاه برای تست مقاومت‌های معمولی، قطعات الکترونیکی، سیم‌کشی و مدارهای مختلف کاربرد دارد.

اندازه‌گیری ظرفیت خازنی تا 100mF

VC97 2021 قابلیت اندازه‌گیری ظرفیت خازنی را نیز در اختیار کاربر قرار می‌دهد.

رنج ظرفیت از 10nF تا 100mF را پوشش می‌دهد و بسته به رنج انتخاب‌شده، دقت متفاوت است.

این قابلیت برای بررسی خازن‌های الکترونیکی، مدارهای تغذیه و تجهیزات تعمیراتی کاربرد زیادی دارد.

اندازه‌گیری فرکانس تا 30MHz

VC97 2021 امکان اندازه‌گیری فرکانس را تا:

30MHz

دارد.

رنج‌های اصلی شامل:

100Hz / 1kHz / 10kHz / 100kHz / 1MHz / 30MHz

است.

دقت اعلام‌شده:

±(0.5% + 10 Digit)

این قابلیت برای بررسی سیگنال‌های الکترونیکی و مدارهای فرکانسی بسیار کاربردی است.

اندازه‌گیری Duty Cycle

مولتی متر VICTOR VC97 2021 علاوه بر فرکانس، امکان اندازه‌گیری Duty Cycle را نیز دارد.

این قابلیت هنگام بررسی سیگنال‌های پالسی و مدارهای دیجیتال می‌تواند مفید باشد.

اندازه‌گیری دما تا 1000°C

VC97 2021 قابلیت اندازه‌گیری دما در محدوده:

20- تا 1000+ درجه سانتی‌گراد

را دارد.

معادل فارنهایت این محدوده:

4- تا 1832°F

است.

دقت اعلام‌شده:

±(1.0% + 5 Digit)

است. پراب دمایی TP01 نیز در لوازم همراه این نسخه ذکر شده است.

تست دیود، ترانزیستور و پیوستگی

VC97 2021 برای تعمیرات الکترونیکی نیز امکانات مناسبی دارد.

Diode Test

برای بررسی وضعیت دیودها و افت ولتاژ آنها.

Transistor Test

برای بررسی ترانزیستورها.

Continuity Test

برای تشخیص سریع اتصال الکتریکی بین دو نقطه با استفاده از بیزر.

hFE Test

برای تست بهره جریان ترانزیستورهای سازگار.

این مجموعه امکانات باعث می‌شود VC97 2021 علاوه بر کاربردهای برق، برای تعمیرات الکترونیکی نیز گزینه مناسبی باشد.

نمایشگر 3999 Counts با Backlight

VC97 2021 از نمایشگر:

3¾ Digit / 3999 Counts

استفاده می‌کند.

ابعاد LCD در اطلاعات سازنده حدود:

65 × 35 میلی‌متر

اعلام شده و نمایشگر به Backlight مجهز است.

نور پس‌زمینه باعث می‌شود خواندن مقادیر در محیط‌های کم‌نور و تابلوهای برق راحت‌تر باشد.

Auto Range و Manual Range

یکی از مزیت‌های مهم این مدل، امکان انتخاب رنج به‌صورت خودکار است.

در حالت Auto Range، دستگاه با توجه به مقدار سیگنال، رنج مناسب را انتخاب می‌کند و کاربر نیاز ندارد قبل از اندازه‌گیری مقدار تقریبی را بداند.

در کنار آن، امکان انتخاب رنج به‌صورت دستی نیز وجود دارد.

سیستم حفاظتی و ضد سوختن

VC97 2021 برای استفاده حرفه‌ای، دارای سیستم‌های حفاظتی مختلفی است.

در مشخصات سازنده به مواردی مانند:

• Full Function Protection
• مدار ضد ولتاژ بالا
• شیلد فلزی ضد تداخل
• مدار حفاظت ورودی
• حفاظت در برابر اضافه‌بار
• Anti-Burnout Ammeter

اشاره شده است. همچنین این نسخه با رده ایمنی CAT IV معرفی شده است.

این موضوع برای تکنسین‌هایی که در محیط‌های الکتریکی و تابلوهای برق کار می‌کنند اهمیت ویژه‌ای دارد.

Data Hold

قابلیت Data Hold امکان ثابت نگه داشتن مقدار اندازه‌گیری‌شده روی نمایشگر را فراهم می‌کند.

این ویژگی زمانی مفید است که کاربر به نمایشگر دسترسی مستقیم ندارد یا لازم است مقدار اندازه‌گیری‌شده را به‌صورت ثابت مشاهده کند.

Analog Bar Graph

در کنار نمایش عددی، VC97 2021 دارای Analog Bar Graph نیز هست.

نمودار میله‌ای به کاربر کمک می‌کند تغییرات سریع مقدار اندازه‌گیری‌شده را به شکل بصری مشاهده کند.

خاموشی خودکار

برای کاهش مصرف باتری، دستگاه از Auto Power Off برخوردار است.

همچنین در صورت کاهش سطح باتری، نشانگر Low Battery روی نمایشگر ظاهر می‌شود.

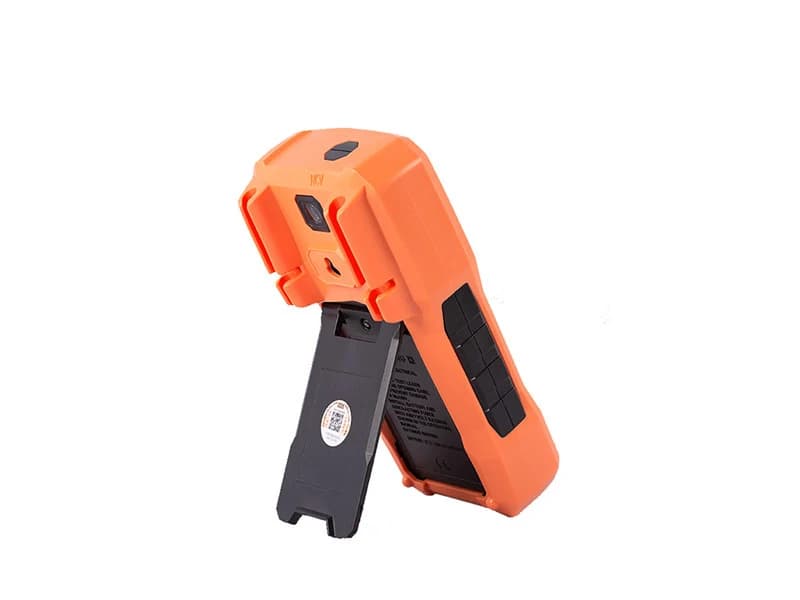

طراحی جدید VC97 2021

یکی از تفاوت‌های ظاهری مهم این نسخه با VC97 قدیمی، استفاده از بدنه و هولستر جدید با طراحی Streamline است.

رنگ‌بندی معرفی‌شده برای این مدل شامل بدنه مشکی و محافظ نارنجی است و ابعاد گزارش‌شده در مشخصات سازنده حدود:

190 × 93.5 × 37 میلی‌متر

است.

کاربردهای VICTOR VC97 2021

⚡ برق صنعتی

• اندازه‌گیری ولتاژ تابلوهای برق
• بررسی جریان مصرفی
• تست مدارهای کنترلی
• بررسی سیم‌کشی
• عیب‌یابی تجهیزات

🔧 تعمیرات

• تعمیر تجهیزات الکتریکی
• تعمیر منابع تغذیه
• تست فیوز و سیم
• تست مقاومت و خازن
• تست دیود و ترانزیستور

🔬 الکترونیک

• اندازه‌گیری فرکانس
• Duty Cycle
• تست قطعات
• اندازه‌گیری ظرفیت خازنی
• اندازه‌گیری مقاومت

🌡️ تست دما

• تجهیزات صنعتی
• قطعات الکتریکی
• سیستم‌های گرمایشی
• تجهیزات الکترونیکی

VICTOR VC97 2021 یا VC97 طرح قدیم؟

برای فروشگاهت این تفاوت خیلی مهمه:

در منابع مربوط به نسخه 2021، True RMS و CAT IV صراحتاً ذکر شده‌اند؛ همچنین بعضی فروشندگان نسخه 2021 امکاناتی مانند NCV و LIVE را نیز ذکر می‌کنند. چون این موارد در همه منابع فنی نسخه 2021 یکسان گزارش نشده‌اند، برای صفحه محصول بهتر است فقط در صورتی NCV/LIVE را درج کنی که روی دستگاه یا بسته‌بندی موجودی خودت واقعاً این قابلیت‌ها وجود داشته باشد.

جمع‌بندی

مولتی متر دیجیتال VICTOR VC97 2021 نسخه جدیدتر و حرفه‌ای‌تر خانواده VC97 است که با ترکیب True RMS، Auto Range، نمایشگر 3999 Counts، اندازه‌گیری ولتاژ تا 1000V DC، جریان تا 10A، مقاومت تا 40MΩ، ظرفیت خازنی تا 100mF، فرکانس تا 30MHz و دما تا 1000°C مجموعه کاملی از امکانات اندازه‌گیری را در اختیار تکنسین قرار می‌دهد.

وجود حفاظت ضد اضافه‌بار، مدار ضد سوختن، شیلد ضد تداخل، CAT IV، Backlight، Data Hold و Analog Bar Graph نیز باعث شده این مدل برای استفاده در برق صنعتی، تعمیرات، الکترونیک، تابلوهای برق و عیب‌یابی تجهیزات گزینه‌ای کاربردی باشد.
