آمپرمتر کلمپی CM3281 برند HIOKI

آمپرمتر کلمپی CM3281 برند HIOKI

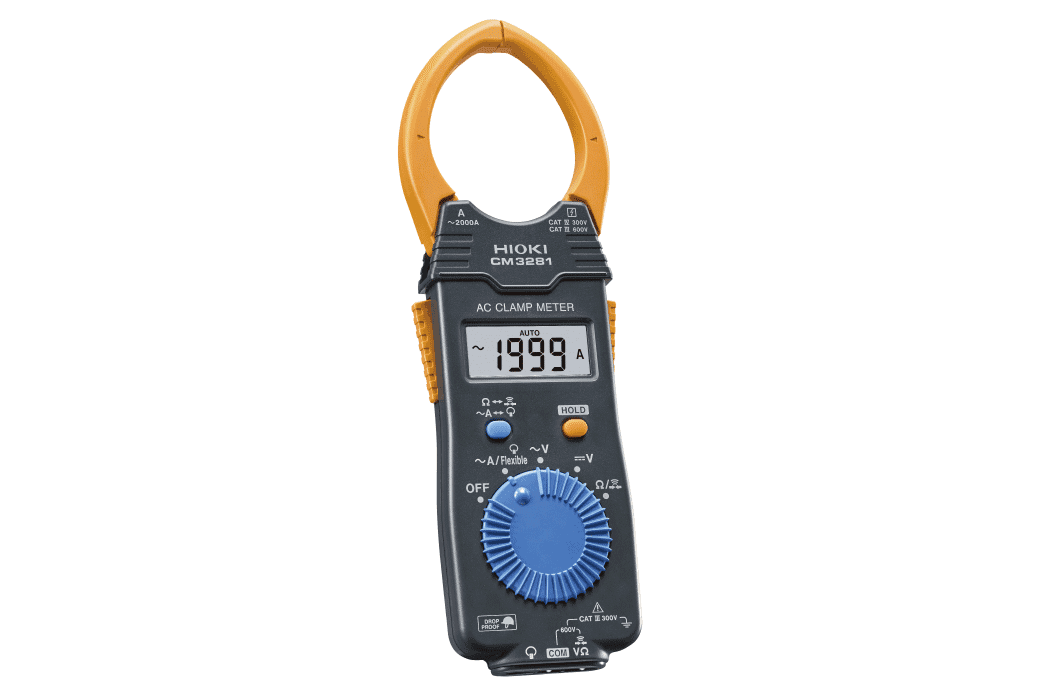

آمپرمتر کلمپی HIOKI CM3281 یکی از کلمپ‌مترهای حرفه‌ای و کم‌حجم هیوکی است که برای اندازه‌گیری جریان AC تا 2000 آمپر طراحی شده است. این مدل با برخورداری از فک کلمپی بزرگ‌تر با قطر 46 میلی‌متر، امکان اندازه‌گیری جریان کابل‌ها و هادی‌های ضخیم را فراهم می‌کند و در عین حال با طراحی باریک 16 میلی‌متری، برای کار در تابلوهای برق و فضاهای محدود نیز بسیار مناسب است.

CM3281 علاوه بر جریان AC، امکان اندازه‌گیری ولتاژ AC/DC، مقاومت و تست پیوستگی را نیز در اختیار کاربر قرار می‌دهد؛ بنابراین در عمل یک ابزار چندمنظوره برای تکنسین‌های برق، تعمیرکاران، مهندسان تأسیسات و واحدهای تعمیر و نگهداری صنعتی محسوب می‌شود.

یکی از نکات مهم در مورد این مدل، روش اندازه‌گیری آن است: CM3281 از روش Average Rectified یا MEAN Value استفاده می‌کند و True RMS نیست. اگر برای اندازه‌گیری بارهای غیرخطی و شکل موج‌های اعوجاج‌یافته به True RMS نیاز دارید، مدل CM3291 نسخه True RMS این خانواده است.

ویژگی‌های کلیدی HIOKI CM3281

• اندازه‌گیری جریان AC تا 2000A
• روش اندازه‌گیری Average Rectified / MEAN Value
• سه رنج اندازه‌گیری جریان AC
• محدوده فرکانس جریان 50 تا 60Hz
• دهانه فک 46mm
• طراحی باریک با ضخامت تنها 16mm
• اندازه‌گیری ولتاژ AC تا 600V
• اندازه‌گیری ولتاژ DC تا 600V
• اندازه‌گیری مقاومت تا 42MΩ
• تست پیوستگی با بیزر
• Data Hold
• Auto Power Save
• مقاومت در برابر سقوط از ارتفاع 1 متر
• محدوده دمای کاری 25- تا 65+ درجه سانتی‌گراد
• قابلیت اتصال سنسور انعطاف‌پذیر CT6280
• امکان اندازه‌گیری جریان تا 4199A AC با CT6280
• نمایشگر LCD با حداکثر 4199 Count
• وزن حدود 103 گرم
• باتری CR2032
• رده ایمنی CAT IV 300V / CAT III 600V

اندازه‌گیری جریان AC تا 2000 آمپر

مهم‌ترین قابلیت HIOKI CM3281 اندازه‌گیری جریان AC بدون نیاز به قطع مدار است.

این دستگاه جریان AC را در محدوده:

42.00A تا 2000A AC

و در سه رنج اندازه‌گیری می‌کند.

دقت پایه اندازه‌گیری جریان:

±(1.5% rdg. + 5 dgt.)

و محدوده فرکانسی:

50 تا 60Hz

است.

این ظرفیت جریان 2000 آمپری باعث می‌شود CM3281 برای کاربردهایی که جریان بالاتری نسبت به کلمپ‌مترهای معمولی دارند، گزینه بسیار مناسبی باشد؛ از جمله:

• کابل‌های قدرت
• تابلوهای برق صنعتی
• موتورهای الکتریکی
• تجهیزات کارخانه‌ای
• خطوط توزیع
• سیستم‌های تأسیسات
• بررسی جریان مصرفی تجهیزات

فک بزرگ 46 میلی‌متری برای کابل‌های ضخیم

یکی از اصلی‌ترین تفاوت‌های CM3281 با مدل‌هایی مانند CM3289، استفاده از فک بزرگ‌تر است.

قطر هادی قابل اندازه‌گیری:

46 میلی‌متر

است.

هیوکی CM3281 را با هدف اندازه‌گیری کابل‌های ضخیم‌تر و هادی‌هایی که ممکن است برای کلمپ‌مترهای باریک‌تر مشکل ایجاد کنند طراحی کرده است.

در عین حال، طراحی فک بسیار باریک باقی مانده و ضخامت بخش فک حدود 13 میلی‌متر است؛ بنابراین قرار دادن آن بین کابل‌های نزدیک به یکدیگر نیز راحت‌تر می‌شود.

این ترکیب فک بزرگ + بدنه باریک یکی از مهم‌ترین نقاط قوت CM3281 است.

طراحی باریک و سبک

با وجود فک 46 میلی‌متری، CM3281 همچنان طراحی بسیار جمع‌وجوری دارد.

ابعاد دستگاه:

57 × 198 × 16mm

و وزن آن:

حدود 103 گرم

است.

بنابراین کاربر می‌تواند یک کلمپ‌متر با قابلیت اندازه‌گیری تا 2000 آمپر را در یک بدنه بسیار سبک و باریک همراه خود داشته باشد.

روش اندازه‌گیری Average Rectified

یک نکته مهم برای درج مشخصات محصول:

CM3281 True RMS نیست.

روش اندازه‌گیری جریان و ولتاژ AC در این مدل Average Rectified / MEAN Value است.

این روش برای اندازه‌گیری سیگنال‌های AC استاندارد و سینوسی 50/60Hz مناسب است، اما در شکل موج‌های شدیداً اعوجاج‌یافته ممکن است مقدار نمایش داده‌شده با مقدار واقعی RMS تفاوت داشته باشد.

بنابراین:

CM3281 → Average Rectified

CM3291 → True RMS

و این تفاوت هنگام انتخاب محصول برای مشتری بسیار مهم است.

اندازه‌گیری ولتاژ AC تا 600 ولت

CM3281 علاوه بر اندازه‌گیری جریان، امکان اندازه‌گیری ولتاژ AC را نیز دارد.

محدوده اندازه‌گیری:

4.200V تا 600V AC

در چهار رنج است.

فرکانس قابل اندازه‌گیری:

45 تا 500Hz

و دقت پایه در محدوده 45 تا 66Hz:

±(1.8% rdg. + 7 dgt.)

است.

اندازه‌گیری ولتاژ DC تا 600 ولت

برای مدارهای DC نیز CM3281 قابلیت اندازه‌گیری ولتاژ را در محدوده:

420.0mV تا 600V DC

در پنج رنج دارد.

دقت پایه:

±(1.0% rdg. + 3 dgt.)

اعلام شده است.

این ویژگی امکان استفاده از CM3281 برای بررسی:

• منابع تغذیه
• باتری‌ها
• مدارهای کنترل
• تجهیزات DC
• سیستم‌های الکتریکی

را فراهم می‌کند.

اندازه‌گیری مقاومت تا 42 مگااهم

CM3281 قابلیت اندازه‌گیری مقاومت را نیز در اختیار کاربر قرار می‌دهد.

محدوده مقاومت:

420.0Ω تا 42.00MΩ

در شش رنج است.

دقت پایه:

±(2.0% rdg. + 4 dgt.)

اعلام شده است.

تست پیوستگی

دستگاه دارای Continuity Check با بیزر است.

در صورتی که مقاومت مسیر حدود:

50Ω ±40Ω یا کمتر

باشد، بیزر فعال می‌شود.

این قابلیت برای تست سریع سیم‌ها، کابل‌ها، فیوزها، ترمینال‌ها و مسیرهای الکتریکی بسیار کاربردی است.

قابلیت اتصال سنسور انعطاف‌پذیر CT6280

یکی از ویژگی‌های مهم CM3281 امکان اتصال HIOKI CT6280 AC Flexible Current Sensor است.

CT6280 یک سنسور جریان انعطاف‌پذیر با قطر حلقه:

130mm

است و امکان اندازه‌گیری جریان AC در دو رنج:

419.9A / 4199A

را فراهم می‌کند.

دقت پایه CT6280:

±(3.0% rdg. + 5 dgt.)

است.

این سنسور زمانی کاربرد دارد که استفاده از فک معمولی به دلیل ضخامت کابل، مسیر پیچیده یا فضای محدود امکان‌پذیر نباشد.

بنابراین ترکیب CM3281 + CT6280 امکان اندازه‌گیری جریان در کابل‌های ضخیم، سیم‌های نزدیک به هم و مسیرهای پیچیده را افزایش می‌دهد.

CT6280 به‌صورت آپشن قابل تهیه است و جزو تجهیزات استاندارد CM3281 نیست.

مناسب برای کابل‌های ضخیم و تابلوهای صنعتی

CM3281 در مقایسه با کلمپ‌مترهای فوق‌باریک سری 3280 و CM3289، بیشتر برای کاربرانی طراحی شده که علاوه بر دسترسی در فضای محدود، به دهانه فک بزرگ‌تر و ظرفیت جریان 2000 آمپر نیاز دارند.

فک 46 میلی‌متری امکان قرارگیری روی هادی‌های ضخیم‌تر را فراهم می‌کند و طراحی باریک فک نیز دسترسی به سیم‌ها را در تابلوهای شلوغ ساده‌تر می‌کند.

Data Hold

با استفاده از قابلیت Data Hold می‌توان مقدار اندازه‌گیری‌شده را روی نمایشگر ثابت کرد.

این ویژگی هنگام اندازه‌گیری در داخل تابلو، روی نردبان یا در نقاطی که مشاهده مستقیم نمایشگر دشوار است، بسیار کاربردی است.

Auto Power Save

CM3281 به قابلیت Auto Power Save مجهز است که برای کاهش مصرف باتری در زمان عدم استفاده طراحی شده است.

منبع تغذیه دستگاه یک عدد باتری سکه‌ای:

CR2032

است.

زمان استفاده مداوم دستگاه حدود:

120 ساعت

اعلام شده است.

مقاومت در برابر سقوط

CM3281 با وجود طراحی باریک و سبک، برای محیط‌های کاری حرفه‌ای ساخته شده است.

دستگاه می‌تواند سقوط از ارتفاع:

1 متر روی سطح بتن

را تحمل کند.

محدوده دمای کاری گسترده

یکی از ویژگی‌های کاربردی این مدل، محدوده دمای کاری گسترده:

25- تا 65+ درجه سانتی‌گراد

است.

این قابلیت CM3281 را برای محیط‌های صنعتی، کارگاهی و تأسیسات با شرایط دمایی مختلف مناسب می‌کند.

ایمنی HIOKI CM3281

CM3281 دارای رده ایمنی:

CAT IV 300V / CAT III 600V

است.

این سطح ایمنی باعث شده دستگاه برای بسیاری از کاربردهای اندازه‌گیری در تأسیسات و سیستم‌های برق صنعتی مناسب باشد.

همچنین دستگاه مطابق استانداردهای:

EN 61010

و

EN 61326

طراحی شده است.

کاربردهای HIOKI CM3281

⚡ برق صنعتی

• اندازه‌گیری جریان موتورهای الکتریکی
• بررسی جریان کابل‌های قدرت
• تست تابلوهای برق
• اندازه‌گیری جریان تجهیزات صنعتی
• بررسی خطوط توزیع

🏭 تعمیر و نگهداری

• عیب‌یابی تجهیزات
• بررسی جریان مصرفی
• اندازه‌گیری ولتاژ
• تست مقاومت
• تست پیوستگی

🔧 تأسیسات الکتریکی

• بررسی کابل‌های ضخیم
• تست تابلوهای توزیع
• اندازه‌گیری جریان تجهیزات
• بررسی مدارهای AC/DC

⚙️ ماشین‌آلات و تجهیزات صنعتی

• موتورهای الکتریکی
• پمپ‌ها
• فن‌ها
• کمپرسورها
• تجهیزات تولید
• سیستم‌های تهویه

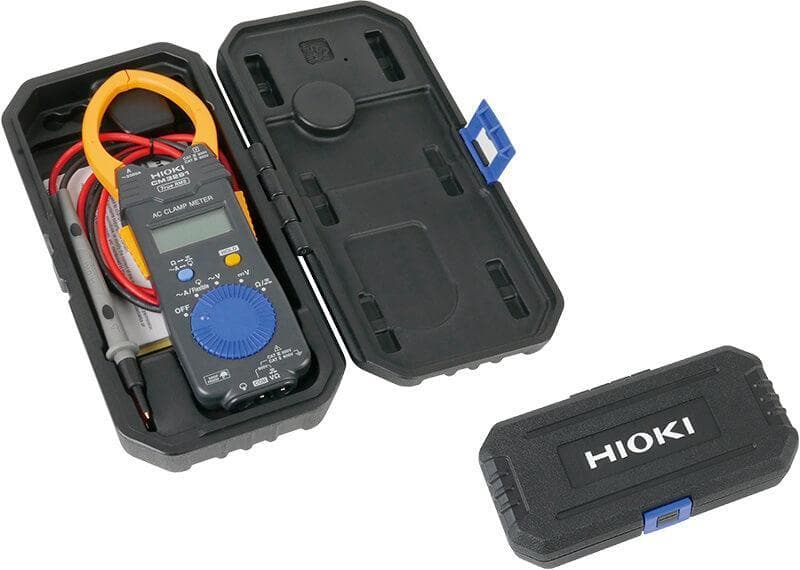

اقلام همراه

در بسته استاندارد HIOKI CM3281 موارد زیر قرار دارد:

• دستگاه CM3281
• پراب تست L9208
• کیف حمل
• باتری CR2032
• دفترچه راهنما
• راهنمای دانلود
• نکات ایمنی و بهره‌برداری

سنسور انعطاف‌پذیر CT6280 به‌صورت جداگانه قابل تهیه است.

تفاوت HIOKI CM3281 با CM3289

این قسمت برای صفحه محصول سایت هیوتست خیلی مهم است:

بنابراین انتخاب بین این دو مدل بیشتر به نیاز مشتری بستگی دارد:

اگر جریان بالاتر و فک 46 میلی‌متری مهم است → CM3281

اگر True RMS و اندازه‌گیری شکل موج‌های اعوجاج‌یافته مهم است → CM3289

و اگر هر دو ویژگی 2000A + True RMS مورد نیاز باشد، مدل مناسب‌تر در این خانواده HIOKI CM3291 است.

جمع‌بندی

آمپرمتر کلمپی HIOKI CM3281 یک ابزار حرفه‌ای و سبک برای اندازه‌گیری جریان AC تا 2000 آمپر است که با فک بزرگ 46 میلی‌متری برای اندازه‌گیری کابل‌ها و هادی‌های ضخیم طراحی شده است. بدنه باریک 16 میلی‌متری، وزن حدود 103 گرم، مقاومت در برابر سقوط یک متری و محدوده دمای کاری 25- تا 65+ درجه سانتی‌گراد، آن را به گزینه‌ای مناسب برای استفاده روزمره در محیط‌های صنعتی و تأسیساتی تبدیل کرده است.

این دستگاه علاوه بر جریان AC، قابلیت اندازه‌گیری ولتاژ AC/DC، مقاومت و تست پیوستگی را نیز دارد و با اتصال سنسور انعطاف‌پذیر CT6280 می‌تواند برای اندازه‌گیری جریان‌های AC تا 4199 آمپر نیز مورد استفاده قرار گیرد.

نکته مهم: CM3281 True RMS نیست و از روش Average Rectified استفاده می‌کند؛ بنابراین اگر True RMS برای مشتری ضروری است، CM3291 انتخاب مناسب‌تری است.
