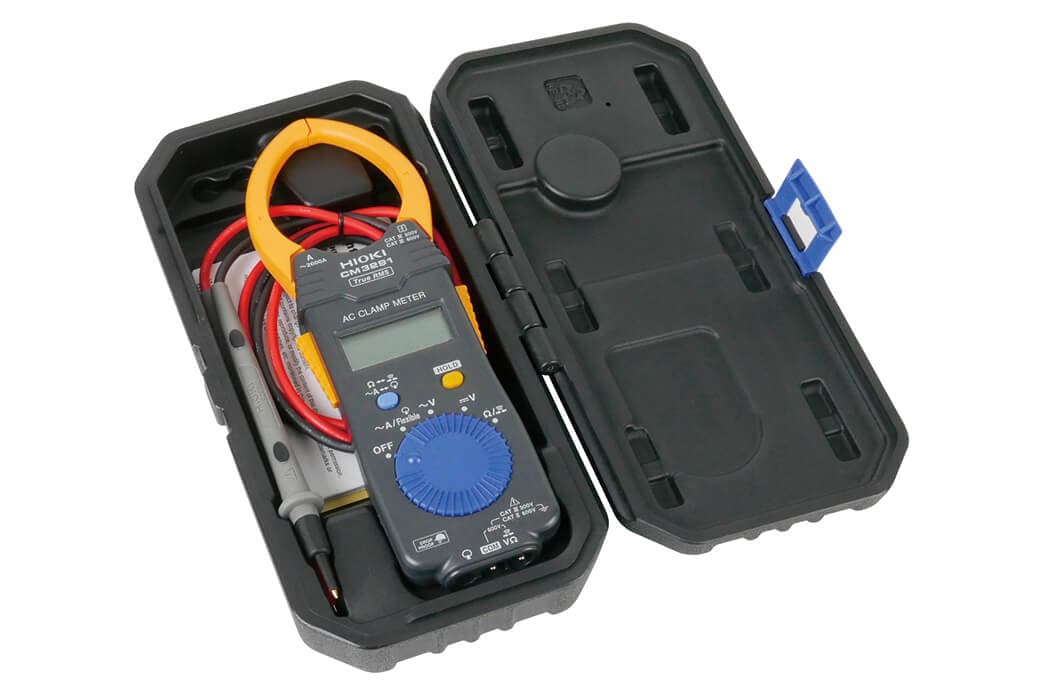

آمپرمتر کلمپی CM3291 برند HIOKI

آمپرمتر کلمپی CM3291 برند HIOKI

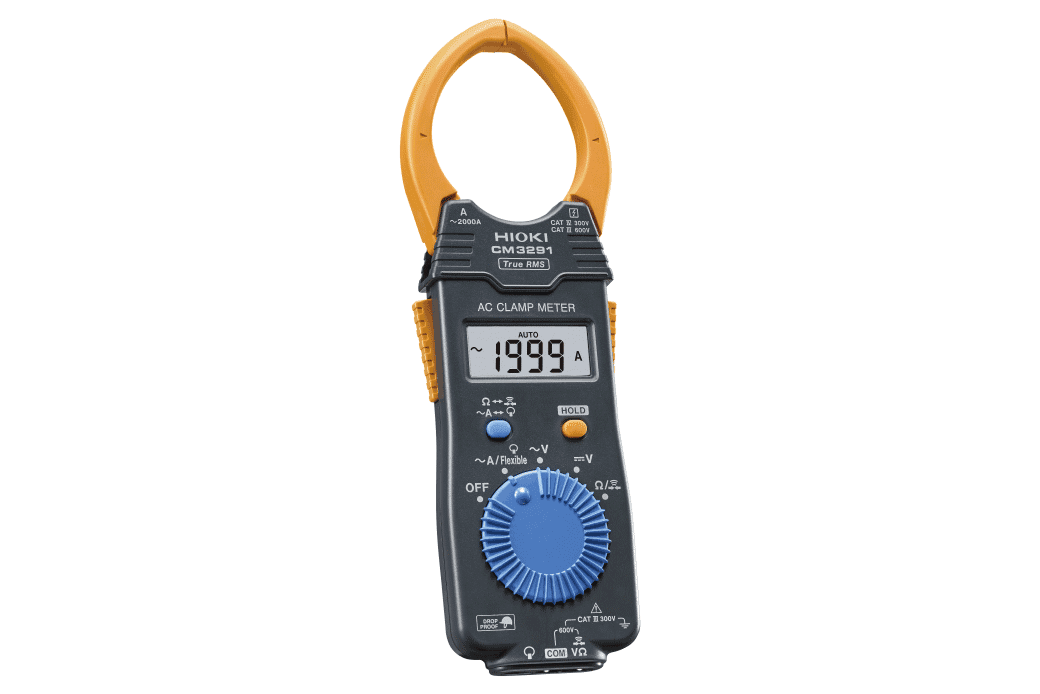

آمپرمتر کلمپی HIOKI CM3291 یک کلمپ‌متر حرفه‌ای True RMS از برند معتبر ژاپنی HIOKI است که برای اندازه‌گیری جریان AC تا 2000 آمپر طراحی شده است. این دستگاه با ترکیب یک فک بزرگ 46 میلی‌متری، بدنه فوق‌العاده باریک 16 میلی‌متری و وزن تنها حدود 103 گرم، امکان اندازه‌گیری کابل‌های ضخیم را در محیط‌هایی که فضای کاری محدود است فراهم می‌کند.

CM3291 علاوه بر اندازه‌گیری جریان AC، قابلیت اندازه‌گیری ولتاژ AC/DC، مقاومت و تست پیوستگی را نیز در اختیار کاربر قرار می‌دهد؛ به همین دلیل می‌توان از آن به‌عنوان یک ابزار چندمنظوره برای برق‌کاران، تکنسین‌های تعمیر و نگهداری، مهندسان برق و واحدهای خدمات فنی استفاده کرد.

مهم‌ترین مزیت این مدل نسبت به CM3281 استفاده از تکنولوژی True RMS است. این قابلیت باعث می‌شود در مواجهه با شکل موج‌های غیرسینوسی و اعوجاج‌یافته، مقدار اندازه‌گیری‌شده دقت و اعتبار بیشتری داشته باشد.

ویژگی‌های کلیدی HIOKI CM3291

• کلمپ‌متر True RMS
• اندازه‌گیری جریان AC تا 2000A
• محدوده فرکانسی جریان 40Hz تا 1kHz
• دقت پایه جریان AC: ±(1.5% rdg. + 5 dgt.)
• فک کلمپی با قطر 46mm
• ضخامت فک حدود 8.3mm
• طراحی بدنه بسیار باریک 16mm
• اندازه‌گیری ولتاژ AC تا 600V
• اندازه‌گیری ولتاژ DC تا 600V
• اندازه‌گیری مقاومت تا 42MΩ
• تست پیوستگی
• Data Hold
• Auto Power Save
• نمایشگر 4199 Count
• قابلیت اتصال سنسور انعطاف‌پذیر CT6280
• امکان اندازه‌گیری تا 4199A AC با CT6280
• محدوده دمای کاری 25- تا 65+ درجه سانتی‌گراد
• مقاومت در برابر سقوط از ارتفاع 1 متر روی بتن
• باتری CR2032
• حدود 70 ساعت کارکرد مداوم
• رده ایمنی CAT IV 300V / CAT III 600V

اندازه‌گیری جریان AC تا 2000 آمپر

قابلیت اصلی CM3291، اندازه‌گیری جریان AC بدون نیاز به قطع مدار است.

محدوده اندازه‌گیری جریان AC:

42.00A تا 2000A

در سه رنج اندازه‌گیری است.

محدوده فرکانسی جریان نیز:

40Hz تا 1kHz

است.

دقت پایه در فرکانس 45 تا 66 هرتز:

±(1.5% rdg. + 5 dgt.)

اعلام شده است.

این مشخصات باعث می‌شود CM3291 برای بررسی جریان تجهیزات صنعتی، کابل‌های قدرت، موتورهای الکتریکی، تابلوهای برق و بسیاری از تجهیزات AC مناسب باشد.

تکنولوژی True RMS؛ مهم‌ترین مزیت CM3291

یکی از مهم‌ترین ویژگی‌های HIOKI CM3291، استفاده از روش True RMS است.

در بسیاری از تجهیزات مدرن مانند:

• اینورترها
• درایوهای موتور
• منابع تغذیه سوئیچینگ
• UPS
• تجهیزات الکترونیک قدرت
• بارهای غیرخطی

شکل موج جریان یا ولتاژ می‌تواند از حالت سینوسی ایده‌آل خارج شود.

در چنین شرایطی استفاده از کلمپ‌مترهای Average Responding می‌تواند باعث اختلاف بین مقدار نمایش داده‌شده و مقدار واقعی RMS شود.

CM3291 با محاسبه RMS واقعی سیگنال، برای اندازه‌گیری شکل‌موج‌های اعوجاج‌یافته مناسب‌تر است. خود HIOKI نیز به‌طور مشخص به کاربرد CM3291 در اندازه‌گیری تجهیزات دارای اینورتر و منابع تغذیه سوئیچینگ اشاره کرده است.

نتیجه:

CM3281 → Average Rectified

CM3291 → True RMS

به همین دلیل اگر مشتری روی True RMS تأکید داشته باشد، CM3291 انتخاب مناسب‌تر بین این دو مدل است.

فک بزرگ 46 میلی‌متری

CM3291 دارای فک کلمپی با قطر:

46mm

است.

این اندازه فک امکان اندازه‌گیری کابل‌ها و هادی‌های ضخیم‌تر را نسبت به کلمپ‌مترهای فک 33 میلی‌متری فراهم می‌کند.

نکته جالب طراحی CM3291 این است که با وجود قطر 46 میلی‌متری فک، ضخامت قسمت فک تنها حدود:

8.3mm

است.

بنابراین دستگاه می‌تواند بین کابل‌هایی که فاصله کمی از یکدیگر دارند نیز قرار بگیرد.

این ویژگی مخصوصاً برای:

• تابلوهای برق
• ترمینال‌های قدرت
• کابل‌های موازی
• تابلوهای توزیع
• تجهیزات صنعتی

بسیار کاربردی است.

طراحی باریک و سبک

CM3291 با ابعاد:

57 × 198 × 16mm

طراحی شده و وزن آن حدود:

103g

است.

بنابراین با وجود قابلیت اندازه‌گیری جریان تا 2000 آمپر و فک 46 میلی‌متری، دستگاه همچنان در دسته کلمپ‌مترهای بسیار سبک و قابل حمل قرار می‌گیرد.

هیوکی این طراحی را به‌عنوان ترکیبی از قابلیت‌های یک کلمپ‌متر و تستر کارتی معرفی کرده است.

اندازه‌گیری ولتاژ AC تا 600 ولت

CM3291 قابلیت اندازه‌گیری ولتاژ AC را نیز دارد.

محدوده:

4.200V تا 600V AC

در چهار رنج است.

محدوده فرکانسی:

45Hz تا 500Hz

و روش اندازه‌گیری نیز True RMS است.

دقت پایه در 45 تا 66Hz:

±(1.8% rdg. + 7 dgt.)

است.

اندازه‌گیری ولتاژ DC تا 600 ولت

برای مدارهای DC نیز CM3291 امکان اندازه‌گیری ولتاژ از:

420.0mV تا 600V DC

را دارد.

دقت پایه:

±(1.0% rdg. + 3 dgt.)

است.

بنابراین دستگاه علاوه بر سیستم‌های AC، برای بررسی منابع تغذیه، باتری‌ها و مدارهای DC نیز قابل استفاده است.

اندازه‌گیری مقاومت تا 42 مگااهم

CM3291 دارای قابلیت اندازه‌گیری مقاومت در محدوده:

420.0Ω تا 42.00MΩ

در شش رنج است.

دقت پایه:

±(2.0% rdg. + 4 dgt.)

است.

این قابلیت، دستگاه را برای تست‌های عمومی الکتریکی و عیب‌یابی مدارها کاربردی‌تر می‌کند.

تست پیوستگی با بیزر

CM3291 دارای قابلیت Continuity Check است.

در صورت تشخیص مقاومت حدود:

50Ω ±40Ω یا کمتر

بیزر دستگاه فعال می‌شود.

این ویژگی برای بررسی سریع:

• سیم‌ها
• کابل‌ها
• فیوزها
• ترمینال‌ها
• اتصالات
• مسیرهای الکتریکی

مناسب است.

قابلیت استفاده از سنسور انعطاف‌پذیر CT6280

یکی از قابلیت‌های کاربردی CM3291 امکان اتصال HIOKI CT6280 AC Flexible Current Sensor است.

این سنسور دارای حلقه انعطاف‌پذیر با قطر:

130mm

است و امکان اندازه‌گیری جریان AC تا حدود:

4200A

را فراهم می‌کند.

این ویژگی زمانی بسیار مفید است که:

• کابل بیش از حد ضخیم باشد
• چند کابل در کنار یکدیگر قرار گرفته باشند
• مسیر کابل پیچیده باشد
• فک معمولی به‌راحتی روی هادی قرار نگیرد

در این شرایط می‌توان CT6280 را دور هادی قرار داد و اندازه‌گیری را انجام داد.

CT6280 لوازم جانبی اختیاری است و جزو اقلام استاندارد CM3291 محسوب نمی‌شود.

Crest Factor

CM3291 برای اندازه‌گیری True RMS، مشخصه Crest Factor مشخصی دارد.

برای نمایش 2500 Count یا کمتر:

Crest Factor = 2.5

و با افزایش نمایشگر تا 4200 Count، این مقدار به‌صورت خطی تا:

1.5 یا کمتر

کاهش پیدا می‌کند.

در رنج 2000A AC نیز Crest Factor برابر 1.5 یا کمتر اعلام شده است.

Data Hold

قابلیت Data Hold به کاربر اجازه می‌دهد مقدار اندازه‌گیری‌شده را روی نمایشگر ثابت نگه دارد.

این ویژگی در محیط‌هایی مانند تابلو برق که مشاهده مداوم نمایشگر دشوار است، بسیار کاربردی است.

Auto Power Save

CM3291 مجهز به Auto Power Save است که برای جلوگیری از تخلیه سریع باتری در زمان عدم استفاده طراحی شده است.

دستگاه با یک باتری سکه‌ای:

CR2032

تغذیه می‌شود و زمان کارکرد مداوم آن حدود:

70 ساعت

است.

مقاومت در برابر سقوط

CM3291 برای استفاده در محیط‌های کاری واقعی طراحی شده است.

دستگاه می‌تواند سقوط از ارتفاع:

1 متر روی سطح بتن

را تحمل کند.

این ویژگی برای تکنسین‌هایی که دستگاه را در کارگاه، کارخانه، تابلو برق و محیط‌های صنعتی استفاده می‌کنند اهمیت زیادی دارد.

محدوده دمای کاری گسترده

CM3291 در محدوده دمای:

25- تا 65+ درجه سانتی‌گراد

قابل استفاده است.

این بازه دمایی گسترده، دستگاه را برای شرایط مختلف محیطی مناسب می‌کند.

ایمنی HIOKI CM3291

CM3291 دارای رده ایمنی:

CAT IV 300V / CAT III 600V

است.

این سطح ایمنی، استفاده از دستگاه را برای بسیاری از کاربردهای برق صنعتی و تأسیسات الکتریکی مناسب می‌کند.

نکته مهم این است که رده ایمنی فک و ترمینال‌های اندازه‌گیری ولتاژ باید طبق مشخصات رسمی دستگاه در نظر گرفته شود؛ بنابراین نباید صرفاً بر اساس عدد 2000 آمپر، دستگاه را برای هر مدار ولتاژی استفاده کرد.

کاربردهای آمپرمتر کلمپی HIOKI CM3291

برق صنعتی

• اندازه‌گیری جریان موتورهای AC
• بررسی کابل‌های قدرت
• تست تابلوهای برق
• اندازه‌گیری جریان تجهیزات صنعتی
• بررسی سیستم‌های توزیع برق

تعمیر و نگهداری

• عیب‌یابی تجهیزات
• بررسی جریان مصرفی
• اندازه‌گیری ولتاژ
• تست مقاومت
• تست پیوستگی

اینورتر و تجهیزات الکترونیک قدرت

به دلیل True RMS بودن، CM3291 برای اندازه‌گیری سیگنال‌هایی که دارای اعوجاج و هارمونیک هستند، گزینه مناسب‌تری است؛ از جمله تجهیزات اینورتری و منابع تغذیه سوئیچینگ.

تابلوهای برق

فک 46 میلی‌متری در کنار طراحی باریک فک، امکان کار روی کابل‌های ضخیم را در تابلوهای متراکم ساده‌تر می‌کند.

مقایسه CM3291 با CM3281 و CM3289

این جدول برای صفحه سایت هیوتست هم خیلی کاربردی است:

هیوکی نیز CM3281 و CM3291 را اساساً به‌عنوان یک جفت مدل با ظرفیت 2000A و فک 46mm معرفی می‌کند که تفاوت اصلی آنها روش اندازه‌گیری است: CM3281 از Mean Value و CM3291 از True RMS استفاده می‌کند.

چرا CM3291 انتخاب حرفه‌ای‌تری است؟

اگر بخواهیم خیلی ساده بگوییم:

CM3281 = 2000A + فک 46mm + قیمت اقتصادی‌تر

CM3291 = 2000A + فک 46mm + True RMS

بنابراین اگر مشتری با تجهیزات مدرن صنعتی، اینورتر، درایو، منابع تغذیه سوئیچینگ یا بارهای غیرخطی کار می‌کند، CM3291 انتخاب کامل‌تر و حرفه‌ای‌تری است.

جمع‌بندی

آمپرمتر کلمپی HIOKI CM3291 یک کلمپ‌متر حرفه‌ای True RMS با ظرفیت 2000 آمپر AC است که برای اندازه‌گیری دقیق جریان در سیستم‌های الکتریکی و صنعتی طراحی شده است. فک بزرگ 46 میلی‌متری امکان اندازه‌گیری کابل‌های ضخیم را فراهم می‌کند، در حالی که ضخامت کم فک و بدنه باریک 16 میلی‌متری باعث می‌شود دستگاه بتواند در فضاهای محدود و تابلوهای متراکم نیز مورد استفاده قرار گیرد.

مزیت اصلی CM3291 نسبت به CM3281، True RMS بودن آن است؛ بنابراین در اندازه‌گیری شکل موج‌های اعوجاج‌یافته، مانند جریان تجهیزات اینورتری و منابع تغذیه سوئیچینگ، عملکرد مناسب‌تری دارد. همچنین با استفاده از سنسور انعطاف‌پذیر اختیاری CT6280 می‌توان جریان‌های AC تا حدود 4200 آمپر را اندازه‌گیری کرد.

در کنار اندازه‌گیری جریان، قابلیت‌های ولتاژ AC/DC، مقاومت، تست پیوستگی، Data Hold و Auto Power Save باعث شده CM3291 یک ابزار کامل و کاربردی برای تکنسین‌های برق، تعمیر و نگهداری، تابلو برق و تجهیزات صنعتی باشد.
