آمپرمتر کلمپی CM3289 برند HIOKI

آمپرمتر کلمپی CM3289 برند HIOKI

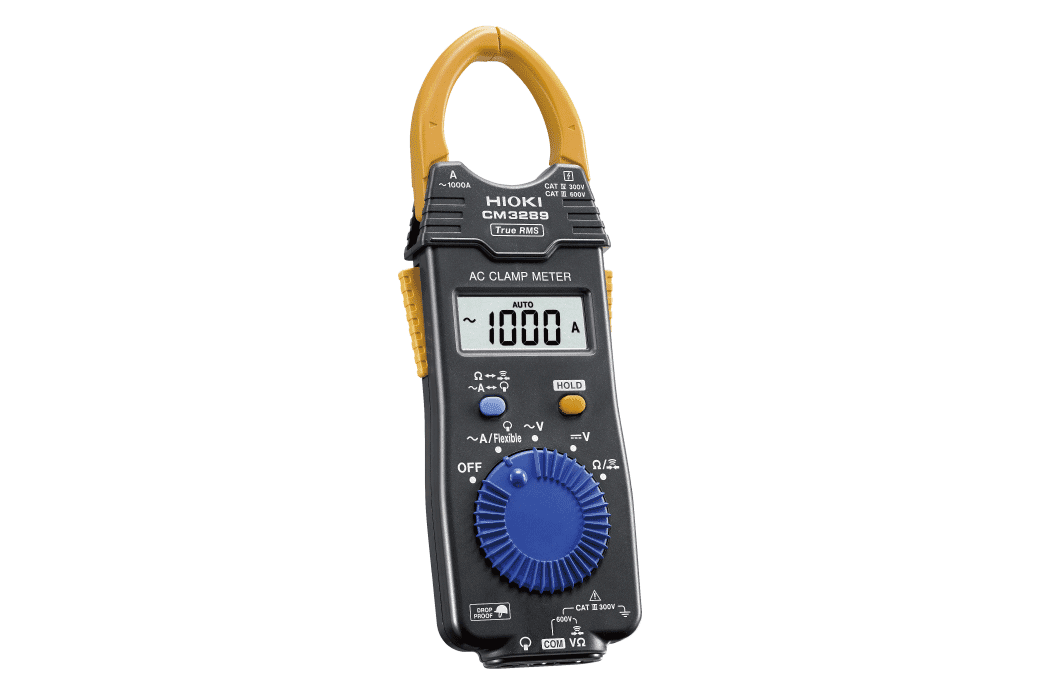

آمپرمتر کلمپی HIOKI CM3289 یک کلمپ‌متر حرفه‌ای و بسیار باریک از برند معتبر HIOKI ژاپن است که برای اندازه‌گیری جریان AC، ولتاژ AC/DC، مقاومت و تست پیوستگی طراحی شده است.

مهم‌ترین ویژگی CM3289 نسبت به مدل‌هایی مانند 3280-10F، برخورداری از True RMS است. به همین دلیل دستگاه می‌تواند جریان‌های AC با شکل موج اعوجاج‌یافته و دارای هارمونیک را نیز با دقت بالاتری اندازه‌گیری کند؛ موضوعی که هنگام کار با اینورترها، منابع تغذیه سوئیچینگ و بارهای غیرخطی اهمیت زیادی دارد.

CM3289 با طراحی بسیار باریک 16 میلی‌متری و دهانه فک 33 میلی‌متری ساخته شده و برای استفاده در تابلوهای برق، فضاهای محدود و سیم‌کشی‌های متراکم بسیار مناسب است. همچنین امکان اتصال سنسور انعطاف‌پذیر CT6280 وجود دارد که اندازه‌گیری جریان‌های AC تا 4199 آمپر را امکان‌پذیر می‌کند.

ویژگی‌های کلیدی HIOKI CM3289

• آمپرمتر کلمپی AC حرفه‌ای
• تکنولوژی True RMS
• اندازه‌گیری جریان AC تا 1000A
• محدوده فرکانسی جریان 40Hz تا 1kHz
• اندازه‌گیری ولتاژ AC تا 600V
• اندازه‌گیری ولتاژ DC تا 600V
• اندازه‌گیری مقاومت تا 42MΩ
• تست پیوستگی
• Data Hold
• Auto Power Save
• نمایشگر 4199 Counts
• دهانه فک 33mm
• ضخامت بسیار کم 16mm
• قابلیت اتصال سنسور انعطاف‌پذیر CT6280
• اندازه‌گیری جریان تا 4199A AC با CT6280
• محدوده دمای کاری 25- تا 65+ درجه سانتی‌گراد
• مقاومت در برابر سقوط از ارتفاع 1 متر روی بتن
• رده ایمنی CAT IV 300V / CAT III 600V
• وزن حدود 100 گرم
• تغذیه با یک باتری CR2032

اندازه‌گیری جریان AC تا 1000 آمپر

قابلیت اصلی CM3289 اندازه‌گیری جریان AC بدون نیاز به قطع مدار است.

این دستگاه جریان AC را در محدوده:

42.00A تا 1000A AC

و در سه رنج اندازه‌گیری می‌کند.

فرکانس قابل اندازه‌گیری جریان نیز:

40Hz تا 1kHz

است.

دقت پایه اندازه‌گیری جریان:

±(1.5% rdg. + 5 dgt.)

اعلام شده است.

این محدوده CM3289 را برای اندازه‌گیری جریان تجهیزات صنعتی، موتورها، کابل‌ها، تابلوهای برق و سیستم‌های الکتریکی AC بسیار کاربردی می‌کند.

True RMS؛ یکی از مهم‌ترین مزایای CM3289

CM3289 یک کلمپ‌متر True RMS است.

در سیستم‌های مدرن الکتریکی، شکل موج جریان همیشه سینوسی خالص نیست. تجهیزاتی مانند:

• اینورترها
• درایوهای موتور
• UPS
• منابع تغذیه سوئیچینگ
• تجهیزات الکترونیک قدرت
• بارهای غیرخطی

می‌توانند باعث ایجاد اعوجاج و هارمونیک در شکل موج شوند.

CM3289 با استفاده از روش True RMS مقدار مؤثر واقعی سیگنال را محاسبه می‌کند و بنابراین برای اندازه‌گیری چنین جریان‌هایی مناسب‌تر از کلمپ‌مترهای Average Responding است.

این ویژگی یکی از اصلی‌ترین دلایلی است که CM3289 را به گزینه‌ای حرفه‌ای‌تر نسبت به HIOKI 3280-10F تبدیل می‌کند.

فک کلمپی باریک 33 میلی‌متری

CM3289 برای کار در فضاهای محدود طراحی شده است.

حداکثر قطر هادی قابل اندازه‌گیری با فک دستگاه:

33mm

است.

طراحی جدید سنسور باعث شده نوک فک باریک‌تر شده و قرار دادن آن بین سیم‌ها و کابل‌های نزدیک به یکدیگر آسان‌تر شود.

هیوکی این طراحی را به‌عنوان یکی از مهم‌ترین بهبودهای CM3289 نسبت به 3280-20F معرفی کرده است.

طراحی فوق‌باریک و جیبی

CM3289 با ابعاد:

57 × 181 × 16mm

طراحی شده و تنها حدود:

100 گرم

وزن دارد.

ضخامت 16 میلی‌متری باعث می‌شود دستگاه فضای بسیار کمی اشغال کند و بتوان آن را به‌راحتی داخل کیف ابزار یا جیب قرار داد.

در واقع CM3289 ترکیبی از یک کلمپ‌متر و تستر کارتی در یک بدنه بسیار باریک است.

اندازه‌گیری ولتاژ AC تا 600 ولت

CM3289 علاوه بر اندازه‌گیری جریان، قابلیت اندازه‌گیری ولتاژ AC را نیز دارد.

محدوده:

4.200V تا 600V AC

است.

این اندازه‌گیری نیز با روش True RMS انجام می‌شود و محدوده فرکانسی آن:

45Hz تا 500Hz

است.

دقت پایه AC Voltage:

±(1.8% rdg. + 7 dgt.)

اعلام شده است.

اندازه‌گیری ولتاژ DC تا 600 ولت

برای مدارهای DC نیز CM3289 امکان اندازه‌گیری ولتاژ در محدوده:

420.0mV تا 600V DC

را دارد.

دقت پایه:

±(1.0% rdg. + 3 dgt.)

است.

این قابلیت برای بررسی منابع تغذیه، باتری‌ها، مدارهای کنترلی و تجهیزات DC کاربردی است.

اندازه‌گیری مقاومت تا 42 مگااهم

CM3289 قابلیت اندازه‌گیری مقاومت را نیز در محدوده:

420.0Ω تا 42.00MΩ

در اختیار کاربر قرار می‌دهد.

دقت پایه اندازه‌گیری مقاومت:

±(2% rdg. + 4 dgt.)

است.

بنابراین دستگاه علاوه بر اندازه‌گیری جریان، برای بسیاری از تست‌های عمومی الکتریکی نیز قابل استفاده است.

تست پیوستگی با بیزر

CM3289 دارای Continuity Check است.

در صورت پایین بودن مقاومت مسیر تا حدود:

50Ω ±40Ω یا کمتر

بیزر دستگاه فعال می‌شود.

این قابلیت برای بررسی سریع:

• سیم‌ها
• کابل‌ها
• فیوزها
• اتصالات
• ترمینال‌ها
• مسیرهای PCB

کاربرد دارد.

اتصال سنسور انعطاف‌پذیر CT6280

یکی از قابلیت‌های بسیار کاربردی CM3289 امکان استفاده از HIOKI CT6280 AC Flexible Current Sensor است.

CT6280 دارای حلقه انعطاف‌پذیر با قطر:

130mm

است و می‌تواند جریان AC را تا:

4199A

اندازه‌گیری کند.

این ترکیب زمانی بسیار مفید است که:

• کابل بسیار ضخیم باشد
• چند سیم کنار هم قرار گرفته باشند
• مسیر کابل پیچیده باشد
• امکان قرار دادن فک معمولی وجود نداشته باشد
• فضای اطراف کابل محدود باشد

در چنین شرایطی حلقه انعطاف‌پذیر CT6280 به‌راحتی دور هادی قرار می‌گیرد.

نکته: CT6280 لوازم استاندارد CM3289 نیست و به‌صورت آپشن تهیه می‌شود.

تحمل جریان ورودی بالا

طبق دفترچه رسمی، حداکثر جریان قابل تحمل ورودی فک CM3289:

2000A AC به‌صورت پیوسته در 45 تا 66Hz

است.

در صورت استفاده از CT6280 نیز حداکثر جریان:

4200A AC به‌صورت پیوسته در 50 تا 60Hz

اعلام شده است.

این اعداد با محدوده اندازه‌گیری متفاوت هستند؛ بنابراین نباید حداکثر جریان تحملی را با دقت یا رنج اندازه‌گیری دستگاه یکی دانست.

Data Hold

قابلیت Data Hold امکان ثابت نگه داشتن مقدار اندازه‌گیری‌شده روی نمایشگر را فراهم می‌کند.

این ویژگی هنگام کار داخل تابلو یا مکان‌هایی که مشاهده مستقیم نمایشگر دشوار است، بسیار کاربردی است.

Auto Power Save

CM3289 دارای قابلیت Auto Power Save است تا در زمان عدم استفاده، مصرف باتری کاهش پیدا کند.

منبع تغذیه دستگاه یک عدد باتری:

CR2032

است و زمان استفاده مداوم حدود:

70 ساعت

اعلام شده است.

مقاومت در برابر سقوط

با وجود طراحی بسیار باریک، CM3289 برای محیط‌های کاری حرفه‌ای ساخته شده است.

دستگاه در برابر سقوط از ارتفاع:

1 متر روی سطح بتن

مقاوم است.

این ویژگی برای تکنسین‌هایی که دستگاه را به‌صورت روزانه در محیط‌های صنعتی، کارگاهی و تأسیسات استفاده می‌کنند اهمیت زیادی دارد.

محدوده دمای کاری گسترده

یکی از ویژگی‌های مهم CM3289 محدوده دمای کاری:

25- تا 65+ درجه سانتی‌گراد

است.

بنابراین دستگاه برای استفاده در شرایط محیطی مختلف، از محیط‌های سرد تا محیط‌های صنعتی گرم، طراحی شده است.

نمایشگر 4199 Counts

CM3289 دارای نمایشگر LCD با حداکثر:

4199 Counts

است.

نرخ به‌روزرسانی نمایشگر:

400ms

اعلام شده است.

Crest Factor

در اندازه‌گیری True RMS، Crest Factor اهمیت زیادی دارد.

برای CM3289 مقدار Crest Factor در:

2500 Counts یا کمتر: 2.5

است و با افزایش مقدار نمایش تا 4200 Count، این مقدار به‌صورت خطی تا:

1.5 یا کمتر

کاهش پیدا می‌کند.

این مشخصه برای ارزیابی عملکرد دستگاه در مواجهه با شکل موج‌های غیرسینوسی اهمیت دارد.

ایمنی HIOKI CM3289

CM3289 دارای رده‌های ایمنی زیر است:

CAT IV 300V / CAT III 600V برای جریان

و

CAT III 300V برای ولتاژ.

همچنین مطابق استانداردهای:

EN 61010

و

EN 61326

طراحی شده است.

کاربردهای HIOKI CM3289

⚡ برق صنعتی

• اندازه‌گیری جریان موتورها
• بررسی جریان تابلوهای برق
• اندازه‌گیری جریان کابل‌ها
• بررسی تجهیزات صنعتی
• عیب‌یابی مدارهای AC

🏭 تعمیر و نگهداری

• بررسی جریان تجهیزات
• اندازه‌گیری ولتاژ
• تست مقاومت
• تست پیوستگی
• بررسی تجهیزات دارای اینورتر

🔧 برق‌کاری و تأسیسات

• اندازه‌گیری جریان مصرفی
• بررسی کابل‌ها
• تست تابلو برق
• اندازه‌گیری ولتاژ AC/DC
• بررسی اتصالات

🔌 الکترونیک قدرت

به دلیل True RMS بودن، CM3289 برای اندازه‌گیری جریان و ولتاژ در تجهیزاتی که شکل موج آنها ممکن است اعوجاج داشته باشد، مانند منابع تغذیه سوئیچینگ و تجهیزات اینورتری مناسب‌تر است.

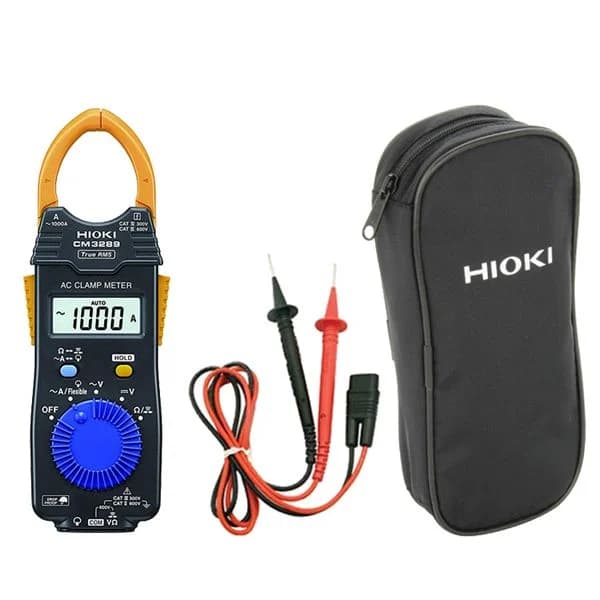

اقلام همراه

در بسته استاندارد CM3289 موارد زیر قرار دارد:

• آمپرمتر کلمپی HIOKI CM3289
• پراب تست L9208
• باتری CR2032
• کیف حمل 9398
• دفترچه راهنما

CT6280 به‌صورت جداگانه به‌عنوان لوازم جانبی قابل تهیه است.

تفاوت HIOKI CM3289 با 3280-10F

این قسمت برای سایت هیوتست خیلی مهم است:

در نتیجه اگر مشتری فقط برای جریان‌های AC معمولی 50/60Hz به یک کلمپ‌متر اقتصادی‌تر نیاز داشته باشد، 3280-10F گزینه مناسبی است؛ اما برای کار حرفه‌ای‌تر و مخصوصاً بارهای غیرخطی، اینورترها و منابع تغذیه سوئیچینگ، CM3289 انتخاب قوی‌تری است.

جمع‌بندی

آمپرمتر کلمپی HIOKI CM3289 یک کلمپ‌متر حرفه‌ای True RMS است که اندازه‌گیری جریان AC تا 1000 آمپر را در قالبی فوق‌العاده باریک و سبک ارائه می‌کند. فک 33 میلی‌متری، ضخامت تنها 16 میلی‌متر و وزن حدود 100 گرم باعث شده این مدل برای کار در تابلوهای برق، سیم‌کشی‌های متراکم و فضاهای محدود بسیار مناسب باشد.

قابلیت True RMS نیز نقطه قوت اصلی آن در مقایسه با 3280-10F است و امکان اندازه‌گیری دقیق‌تر شکل موج‌های اعوجاج‌یافته و دارای هارمونیک را فراهم می‌کند. از طرف دیگر، با اتصال CT6280 می‌توان جریان AC را تا 4199A در کابل‌های ضخیم یا مسیرهای پیچیده اندازه‌گیری کرد.
