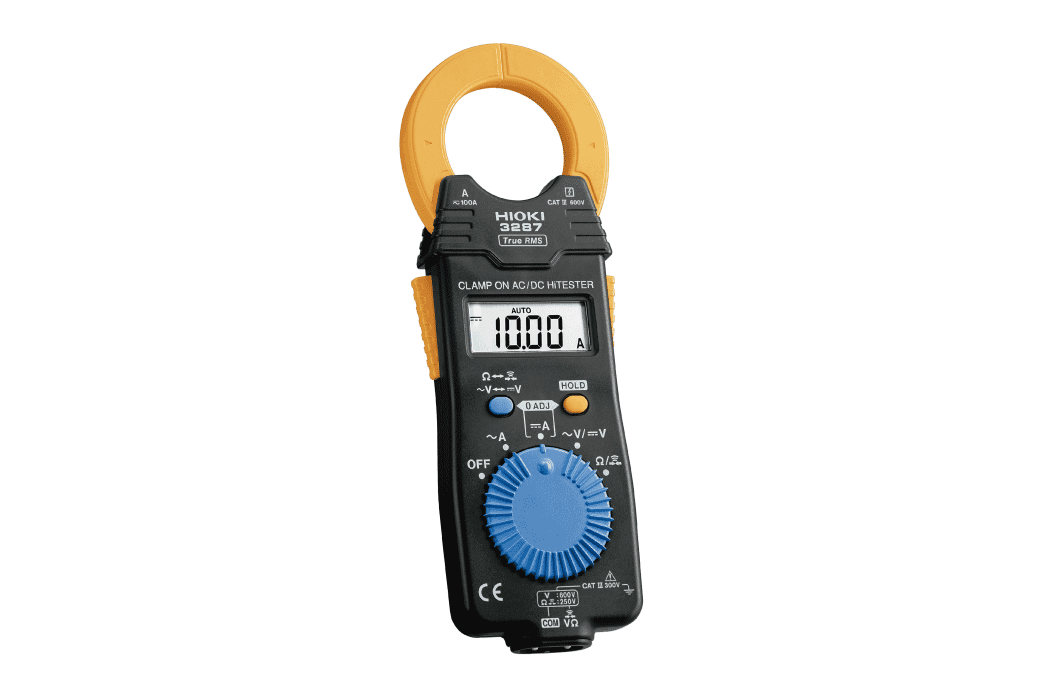

آمپرمتر کلمپی 3287 برند HIOKI

آمپرمتر کلمپی 3287 برند HIOKI

آمپرمتر کلمپی HIOKI 3287 یک کلمپ‌متر حرفه‌ای، جمع‌وجور و بسیار باریک از برند معتبر ژاپنی HIOKI است که برای اندازه‌گیری جریان AC و DC، ولتاژ AC و DC، مقاومت و پیوستگی طراحی شده است.

یکی از مهم‌ترین ویژگی‌های این مدل، پشتیبانی از True RMS در اندازه‌گیری AC است. CM3287 می‌تواند جریان‌های AC را در بازه فرکانسی 10Hz تا 1kHz اندازه‌گیری کند و برای سیگنال‌هایی که دارای اعوجاج و هارمونیک هستند نیز عملکرد مناسبی دارد.

از طرف دیگر، وجود رنج 10.00A باعث می‌شود CM3287 برای اندازه‌گیری جریان‌های نسبتاً کم نیز دقت و رزولوشن مناسبی داشته باشد؛ موضوعی که برای عیب‌یابی تجهیزات الکتریکی و الکترونیکی اهمیت زیادی دارد.

ویژگی‌های کلیدی HIOKI 3287

• کلمپ‌متر AC/DC
• تکنولوژی True RMS
• اندازه‌گیری جریان AC تا 100A
• اندازه‌گیری جریان DC تا 100A
• دارای رنج اختصاصی 10A
• اندازه‌گیری جریان AC از 10Hz تا 1kHz
• اندازه‌گیری ولتاژ AC تا 600V
• اندازه‌گیری ولتاژ DC تا 600V
• اندازه‌گیری مقاومت تا 41.99MΩ
• تست پیوستگی با بیزر
• قابلیت Data Hold
• قابلیت Auto Power Save
• قابلیت Auto Zero برای جریان DC
• فک با قطر 35mm
• بدنه بسیار باریک با ضخامت 16mm
• نمایشگر 4199 Counts
• طراحی دو فک/اهرم بازکننده برای دسترسی آسان‌تر به سیم‌ها
• رده ایمنی جریان CAT III 600V
• رده ایمنی ولتاژ CAT III 300V
• تغذیه با باتری CR2032
• وزن حدود 170 گرم

اندازه‌گیری جریان AC و DC تا 100 آمپر

مهم‌ترین قابلیت HIOKI 3287، اندازه‌گیری همزمان جریان متناوب AC و جریان مستقیم DC است.

رنج‌های جریان دستگاه:

10.00A / 100.0A AC

و:

10.00A / 100.0A DC

هستند.

دقت پایه جریان:

±(1.5% rdg. + 5 dgt.)

اعلام شده است.

این قابلیت باعث می‌شود CM3287 برای اندازه‌گیری جریان در طیف متنوعی از تجهیزات از مدارهای کنترلی و الکتریکی گرفته تا تجهیزات صنعتی و سیستم‌های DC کاربرد داشته باشد.

رنج 10 آمپر؛ مناسب برای اندازه‌گیری جریان‌های پایین

یکی از مزیت‌های مهم HIOKI 3287 وجود رنج:

10.00A

است.

این رنج برای زمانی کاربرد دارد که جریان مورد اندازه‌گیری پایین‌تر از محدوده‌های رایج کلمپ‌مترهای صنعتی باشد و کاربر به رزولوشن مناسب‌تری نیاز داشته باشد.

هیوکی نیز به‌صورت مشخص قابلیت اندازه‌گیری دقیق جریان‌های کوچک در رنج 10A را به‌عنوان یکی از ویژگی‌های اصلی 3287 معرفی کرده است.

True RMS برای اندازه‌گیری جریان AC

HIOKI 3287 یک کلمپ‌متر True RMS است.

در حالت AC، دستگاه جریان را در محدوده فرکانسی:

10Hz تا 1kHz

اندازه‌گیری می‌کند.

این موضوع باعث می‌شود CM3287 برای اندازه‌گیری جریان‌هایی که شکل موج آنها کاملاً سینوسی نیست، مناسب‌تر باشد.

به‌خصوص در تجهیزاتی مانند:

• منابع تغذیه سوئیچینگ
• تجهیزات کم‌مصرف و انرژی‌بر
• تجهیزات الکترونیک قدرت
• مدارهای دارای هارمونیک
• تجهیزات دارای بار غیرخطی

استفاده از True RMS می‌تواند نسبت به روش Average Responding نتیجه قابل اعتماد‌تری ارائه دهد.

هیوکی نیز مشخصاً اعلام کرده که 3287 در حالت AC می‌تواند جریان‌های دارای اعوجاج و هارمونیک‌های بالاتر را اندازه‌گیری کند.

اندازه‌گیری جریان DC

برخلاف بسیاری از کلمپ‌مترهای AC معمولی، HIOKI 3287 قابلیت اندازه‌گیری جریان DC نیز دارد.

رنج‌های DC:

10.00A / 100.0A

با دقت پایه:

±(1.5% rdg. + 5 dgt.)

هستند.

این قابلیت دستگاه را برای بررسی سیستم‌هایی مانند:

• منابع تغذیه DC
• باتری‌ها
• مدارهای کنترل
• تجهیزات الکترونیکی
• سیستم‌های DC
• تجهیزات خودرو و ماشین‌آلات

کاربردی می‌کند.

Auto Zero برای جریان DC

اندازه‌گیری جریان DC با کلمپ نیازمند دقت مناسب در حذف آفست است.

HIOKI 3287 به قابلیت:

Auto Zero

برای اندازه‌گیری جریان DC مجهز شده است. این قابلیت به کاربر کمک می‌کند قبل از اندازه‌گیری، نقطه صفر جریان DC را تنظیم کند.

فک کلمپی 35 میلی‌متری

CM3287 دارای دهانه فک با قطر:

35mm

است.

این اندازه فک برای بسیاری از کابل‌ها و هادی‌های مورد استفاده در:

• تابلوهای برق
• تجهیزات صنعتی
• ماشین‌آلات
• سیستم‌های تأسیساتی
• تجهیزات الکتریکی

مناسب است.

طراحی بسیار باریک 16 میلی‌متری

یکی از ویژگی‌های ظاهری شاخص 3287، طراحی باریک آن است.

ضخامت دستگاه تنها:

16mm

است و ابعاد کلی:

57 × 180 × 16mm

می‌باشد.

این طراحی باعث می‌شود قرار دادن دستگاه در فضاهای محدود و بین سیم‌های نزدیک به یکدیگر راحت‌تر باشد.

هیوکی برای این سری از یک طراحی Double Jaw Lever استفاده کرده است که باز کردن فک و قرار دادن آن روی هادی را آسان‌تر می‌کند.

اندازه‌گیری ولتاژ AC تا 600 ولت

HIOKI 3287 تنها یک آمپرمتر کلمپی نیست و از قابلیت‌های یک مولتی‌متر دیجیتال نیز برخوردار است.

محدوده ولتاژ AC:

4.199V تا 600V AC

در چهار رنج است.

اندازه‌گیری AC Voltage با روش True RMS انجام می‌شود و محدوده فرکانسی آن:

30 تا 500Hz

است.

دقت پایه:

±(2.3% rdg. + 8 dgt.)

اندازه‌گیری ولتاژ DC تا 600 ولت

برای ولتاژ DC نیز دستگاه دارای پنج رنج از:

419.9mV تا 600V DC

است.

دقت پایه:

±(1.3% rdg. + 4 dgt.)

اعلام شده است.

این قابلیت امکان بررسی انواع منابع تغذیه و مدارهای DC را فراهم می‌کند.

اندازه‌گیری مقاومت تا 41.99 مگااهم

CM3287 قابلیت اندازه‌گیری مقاومت را در محدوده:

419.9Ω تا 41.99MΩ

در اختیار کاربر قرار می‌دهد.

دقت پایه:

±(2% rdg. + 4 dgt.)

است.

بنابراین دستگاه علاوه بر اندازه‌گیری جریان، برای تست‌های عمومی الکتریکی نیز قابل استفاده است.

تست پیوستگی

HIOKI 3287 دارای قابلیت Continuity Check است.

در صورتی که مقاومت مسیر حدود:

50Ω ±40Ω یا کمتر

باشد، بیزر دستگاه فعال می‌شود.

این قابلیت برای بررسی سریع:

• سیم
• کابل
• فیوز
• ترمینال
• اتصالات
• مسیرهای الکتریکی

کاربرد دارد.

نمایشگر 4199 Counts

CM3287 دارای نمایشگر LCD با حداکثر:

4199 Count

است.

نرخ به‌روزرسانی نمایشگر:

2.5 بار در ثانیه

است.

نمایشگر دستگاه برای استفاده در محیط‌های کاری و اندازه‌گیری‌های روزمره طراحی شده است.

Data Hold

قابلیت Data Hold امکان ثابت نگه داشتن مقدار اندازه‌گیری‌شده روی نمایشگر را فراهم می‌کند.

این قابلیت هنگام کار در تابلو برق یا نقاطی که مشاهده همزمان کابل و نمایشگر دشوار است، بسیار کاربردی است.

Auto Power Save

CM3287 دارای قابلیت Auto Power Save است که برای کاهش مصرف باتری در زمان عدم استفاده از دستگاه طراحی شده است.

منبع تغذیه:

CR2032 × 1

است و زمان استفاده مداوم دستگاه حدود:

25 ساعت

اعلام شده است.

Crest Factor

در اندازه‌گیری True RMS، Crest Factor یکی از مشخصات مهم دستگاه محسوب می‌شود.

برای HIOKI 3287 مقدار Crest Factor:

2.5 یا کمتر

اعلام شده است.

همچنین حداکثر مشخصات ورودی ذکرشده در این بخش:

150A / 1000V

است.

ایمنی HIOKI 3287

یکی از نکات مهم برای استفاده حرفه‌ای از این دستگاه، رده ایمنی آن است.

برای بخش اندازه‌گیری جریان:

CAT III 600V

و برای بخش اندازه‌گیری ولتاژ:

CAT III 300V

اعلام شده است.

بنابراین CM3287 برای بسیاری از کاربردهای تعمیر، نگهداری و اندازه‌گیری تجهیزات الکتریکی و تأسیسات مناسب است؛ اما هنگام اندازه‌گیری ولتاژ باید حتماً محدودیت CAT III 300V بخش ولتاژ را در نظر گرفت.

کاربردهای HIOKI 3287

⚡ برق صنعتی

• اندازه‌گیری جریان AC موتورها
• اندازه‌گیری جریان DC تجهیزات
• بررسی تابلوهای برق
• تست کابل‌ها
• بررسی جریان مصرفی تجهیزات

🔧 تعمیر و نگهداری

• عیب‌یابی تجهیزات الکتریکی
• بررسی جریان مصرفی
• اندازه‌گیری ولتاژ
• تست مقاومت
• تست پیوستگی

🔋 سیستم‌های DC

• باتری‌ها
• منابع تغذیه
• مدارهای کنترل
• تجهیزات الکترونیکی
• ماشین‌آلات

🏭 تجهیزات دارای بار غیرخطی

به دلیل True RMS بودن، CM3287 برای اندازه‌گیری جریان‌های AC دارای اعوجاج و هارمونیک نیز مناسب است.

اقلام همراه

طبق مشخصات رسمی، اقلام استاندارد همراه دستگاه شامل:

• آمپرمتر کلمپی HIOKI 3287
• پراب تست L9208
• باتری CR2032
• کیف حمل 9398
• دفترچه راهنما

است.

همچنین Test Lead Holder 9209 به‌عنوان لوازم جانبی اختیاری قابل تهیه است.

مقایسه HIOKI 3287 با 3288

یکی از نکات مهم برای انتخاب مدل مناسب:

مدل 3288 نسخه معمولی با ظرفیت جریان بالاتر است، در حالی که 3288-20 نسخه True RMS آن محسوب می‌شود.

بنابراین اگر مشتری بین 3287 و 3288 مردد باشد:

جریان‌های پایین‌تر و True RMS → HIOKI 3287

جریان‌های تا 1000A → HIOKI 3288

و اگر 1000A + True RMS نیاز باشد:

HIOKI 3288-20 گزینه مناسب‌تری است.

جمع‌بندی

آمپرمتر کلمپی HIOKI 3287 یک کلمپ‌متر حرفه‌ای AC/DC True RMS است که با وجود ابعاد بسیار جمع‌وجور، امکانات یک مولتی‌متر را نیز در اختیار کاربر قرار می‌دهد. امکان اندازه‌گیری جریان AC و DC تا 100 آمپر، وجود رنج دقیق 10 آمپر، اندازه‌گیری ولتاژ AC/DC تا 600 ولت، مقاومت تا 41.99 مگااهم و تست پیوستگی، این مدل را به یک ابزار چندمنظوره برای تعمیر و نگهداری تجهیزات الکتریکی تبدیل کرده است.

True RMS بودن CM3287 نیز باعث شده این مدل برای اندازه‌گیری جریان‌های AC با شکل موج‌های غیرسینوسی و اعوجاج‌یافته مناسب باشد. محدوده فرکانسی 10Hz تا 1kHz در اندازه‌گیری جریان AC، آن را برای بررسی طیف متنوعی از تجهیزات و بارهای الکتریکی کاربردی می‌کند.

در کنار این قابلیت‌ها، طراحی باریک 16 میلی‌متری، فک 35 میلی‌متری، اهرم دوگانه فک و وزن حدود 170 گرم باعث شده HIOKI 3287 گزینه‌ای بسیار مناسب برای تکنسین‌هایی باشد که به یک کلمپ‌متر کوچک، دقیق و حرفه‌ای برای جریان‌های AC/DC تا 100 آمپر نیاز دارند.
