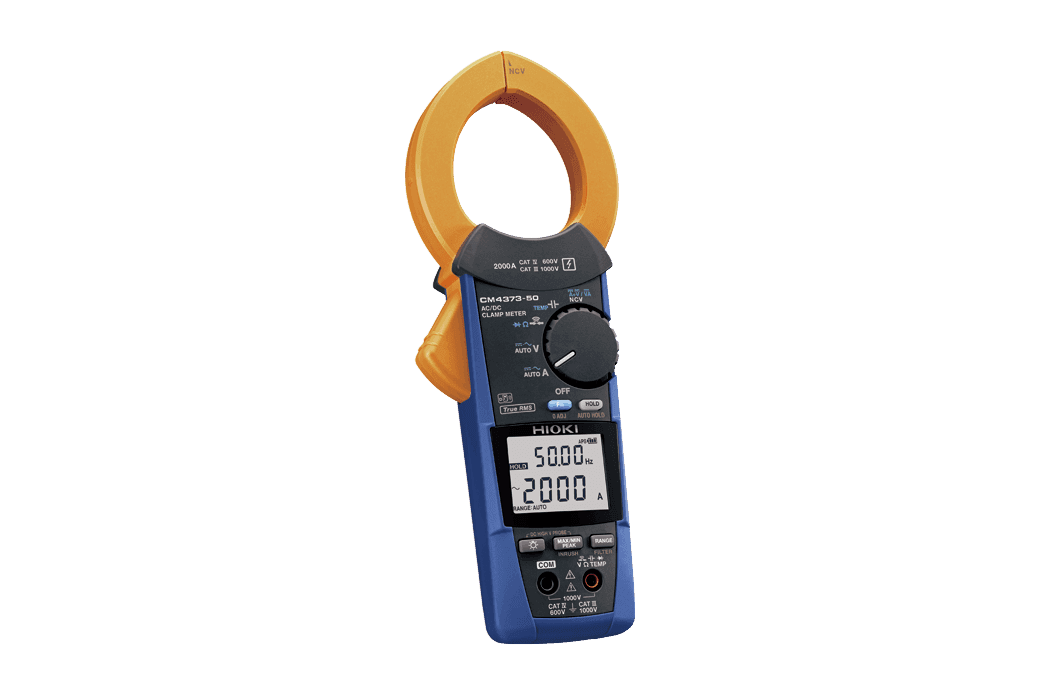

آمپرمتر کلمپی CM4373-50 برند HIOKI

آمپرمتر کلمپی CM4373-50 برند HIOKI

آمپرمتر کلمپی HIOKI CM4373-50 یکی از کلمپ‌مترهای حرفه‌ای و قدرتمند سری CM4370 برند ژاپنی HIOKI است که برای اندازه‌گیری جریان AC و DC تا 2000 آمپر طراحی شده است. این دستگاه با بهره‌گیری از فناوری True RMS، قابلیت‌های گسترده مولتی‌متر دیجیتال و ساختار مقاوم، برای تعمیر، نگهداری، عیب‌یابی و سرویس تجهیزات الکتریکی و صنعتی گزینه‌ای بسیار حرفه‌ای محسوب می‌شود.

CM4373-50 دارای دو رنج اصلی 600A و 2000A است و در حالت AC محدوده فرکانسی 10Hz تا 1kHz را پوشش می‌دهد. فک قدرتمند 55 میلی‌متری نیز امکان اندازه‌گیری کابل‌ها و هادی‌های ضخیم را فراهم می‌کند.

یکی از مهم‌ترین قابلیت‌های این مدل، امکان اندازه‌گیری ولتاژ DC تا 2000V با استفاده از پراب فشارقوی اختیاری P2010 است که آن را برای بررسی سیستم‌های خورشیدی و تجهیزات DC ولتاژ بالا بسیار کاربردی می‌کند. خود دستگاه بدون P2010 تا 1000V DC را اندازه‌گیری می‌کند.

ویژگی‌های کلیدی HIOKI CM4373-50

• کلمپ‌متر حرفه‌ای AC/DC
• فناوری اندازه‌گیری True RMS
• اندازه‌گیری جریان AC تا 2000A
• اندازه‌گیری جریان DC تا 2000A
• دو رنج جریان 600A / 2000A
• اندازه‌گیری DC+AC Current
• محدوده فرکانسی جریان AC: 10Hz تا 1kHz
• اندازه‌گیری جریان هجومی Inrush
• نمایش همزمان مقدار RMS و Peak جریان هجومی
• تشخیص خودکار AC/DC
• اندازه‌گیری ولتاژ DC تا 1000V
• اندازه‌گیری DC تا 2000V با P2010 اختیاری
• اندازه‌گیری ولتاژ AC تا 1000V True RMS
• اندازه‌گیری DC+AC Voltage
• اندازه‌گیری مقاومت تا 6MΩ
• اندازه‌گیری ظرفیت خازنی تا 1000µF
• اندازه‌گیری فرکانس تا 999.9Hz
• اندازه‌گیری دما از 40- تا 400+ درجه سانتی‌گراد
• تست پیوستگی
• تست دیود
• اندازه‌گیری توان DC
• نمایش MAX / MIN / Average
• نمایش PEAK MAX / PEAK MIN
• فیلتر Low-Pass
• Auto Hold
• Data Hold
• Backlight
• Auto Power Save
• Zero Adjustment
• Voltage Detection
• قابلیت Pass/Fail برای DC A و DC V
• قابلیت اتصال آداپتور بی‌سیم Z3210
• انتقال اطلاعات به موبایل و تبلت با GENNECT Cross
• تحلیل هارمونیک از مرتبه 1 تا 30 با Z3210
• فک بزرگ 55mm
• ساختار مقاوم برای محیط‌های سخت
• محدوده دمای کاری 25- تا 65+ درجه سانتی‌گراد
• رده ایمنی CAT IV 600V / CAT III 1000V
• با P2010: CAT IV 1000V / CAT III 2000V

اندازه‌گیری جریان AC و DC تا 2000 آمپر

قابلیت اصلی CM4373-50 اندازه‌گیری جریان‌های بالا بدون نیاز به قطع مدار است.

دستگاه دارای دو رنج جریان است:

600.0A

و

2000A

که هم برای جریان AC و هم DC قابل استفاده هستند.

در رنج 600 آمپر، رزولوشن دستگاه 0.1A و در رنج 2000 آمپر رزولوشن 1A است. در رنج 600A دقت پایه جریان DC برابر با:

±(1.3% rdg. + 0.3A)

است.

بنابراین CM4373-50 برای بررسی جریان موتورهای بزرگ، کابل‌های قدرت، تجهیزات صنعتی، سیستم‌های توزیع و ماشین‌آلات بسیار مناسب است.

اندازه‌گیری True RMS جریان AC

CM4373-50 در اندازه‌گیری جریان AC از True RMS استفاده می‌کند.

محدوده فرکانسی:

10Hz تا 1kHz

است.

در فرکانس 45 تا 66Hz، دقت پایه در رنج 600A برابر:

±(1.3% rdg. + 0.3A)

است.

True RMS بودن دستگاه اهمیت ویژه‌ای در اندازه‌گیری تجهیزات دارای شکل موج غیرسینوسی دارد؛ مانند:

• اینورترها
• درایوهای موتور
• منابع تغذیه سوئیچینگ
• UPS
• تجهیزات الکترونیک قدرت
• بارهای غیرخطی
• ماشین‌آلات صنعتی

Crest Factor مناسب برای جریان‌های بزرگ

CM4373-50 برای اندازه‌گیری سیگنال‌های دارای Peak نیز مشخصات مناسبی دارد.

Crest Factor دستگاه:

• در رنج 600A: حداکثر 3
• در رنج 2000A: حداکثر 2.84

است.

این ویژگی در بررسی جریان‌هایی که دارای پیک‌های لحظه‌ای هستند اهمیت دارد.

اندازه‌گیری جریان DC تا 2000 آمپر

CM4373-50 برخلاف کلمپ‌مترهای صرفاً AC، قابلیت اندازه‌گیری جریان DC را نیز تا 2000 آمپر دارد.

این قابلیت برای کاربردهایی مانند:

• سیستم‌های باتری
• تجهیزات صنعتی DC
• منابع تغذیه
• خودروهای برقی
• سیستم‌های انرژی
• تجهیزات خورشیدی
• ماشین‌آلات صنعتی

بسیار کاربردی است.

اندازه‌گیری DC+AC

این مدل قابلیت اندازه‌گیری ترکیبی:

DC + AC Current

را نیز دارد.

محدوده آن:

600.0A / 2000A

و محدوده فرکانسی:

10Hz تا 1kHz

است.

این ویژگی زمانی مفید است که جریان دارای یک مؤلفه DC همراه با مؤلفه AC باشد.

اندازه‌گیری جریان هجومی Inrush

یکی از امکانات مهم CM4373-50، قابلیت Inrush Current Measurement است.

در زمان روشن شدن تجهیزاتی مانند:

• موتورهای الکتریکی
• ترانسفورماتورها
• کمپرسورها
• منابع تغذیه
• تجهیزات صنعتی

ممکن است جریان بسیار بیشتری نسبت به جریان عادی ایجاد شود.

CM4373-50 امکان نمایش مقدار RMS و Peak جریان هجومی را فراهم می‌کند و به تکنسین اجازه می‌دهد رفتار جریان در لحظه راه‌اندازی تجهیزات را بهتر بررسی کند.

فک بزرگ 55 میلی‌متری

یکی از تفاوت‌های مهم CM4373-50 نسبت به CM4371-50، اندازه بزرگ‌تر فک آن است.

قطر هسته فک:

55mm

است.

ابعاد قسمت فک نیز:

92 × 18mm

اعلام شده است.

این فک بزرگ باعث می‌شود دستگاه برای کابل‌های ضخیم و هادی‌هایی که با کلمپ‌مترهای کوچک‌تر قابل دسترسی نیستند، مناسب‌تر باشد.

اندازه‌گیری ولتاژ DC تا 1000 ولت

CM4373-50 به‌صورت مستقیم می‌تواند ولتاژ DC را در محدوده:

600.0mV تا 1000V

اندازه‌گیری کند.

اما قابلیت بسیار مهم دستگاه زمانی ظاهر می‌شود که از پراب فشارقوی اختصاصی P2010 استفاده شود.

با P2010:

DC Voltage تا 2000V

قابل اندازه‌گیری است.

این قابلیت به‌طور ویژه برای بازرسی ولتاژ مدار باز پنل‌ها و سیستم‌های خورشیدی PV طراحی شده است.

توجه: اندازه‌گیری بالاتر از 1000V با P2010 فقط تحت شرایط و محدودیت‌های مشخص ایمنی HIOKI مجاز است و نباید آن را به معنی امکان اندازه‌گیری هر مدار 2000 ولتی دانست.

مناسب برای سیستم‌های خورشیدی

CM4373-50 به دلیل قابلیت اندازه‌گیری DC ولتاژ بالا، گزینه بسیار مناسبی برای تکنسین‌های حوزه انرژی خورشیدی است.

با استفاده از P2010 می‌توان برای کاربردهای مشخص، ولتاژ DC تا 2000V را اندازه‌گیری کرد.

این ویژگی برای:

• پنل‌های خورشیدی
• استرینگ‌های PV
• اینورترهای خورشیدی
• سیستم‌های فتوولتائیک
• تجهیزات انرژی تجدیدپذیر

کاربرد دارد.

اندازه‌گیری ولتاژ AC تا 1000 ولت

CM4373-50 قابلیت اندازه‌گیری ولتاژ AC از:

6.000V تا 1000V

را دارد.

اندازه‌گیری AC Voltage با روش True RMS انجام می‌شود و محدوده فرکانسی آن:

15Hz تا 1kHz

است.

دقت پایه در فرکانس 45 تا 66Hz و رنج 6V:

±(0.9% rdg. + 0.003V)

است.

اندازه‌گیری مقاومت تا 6 مگااهم

CM4373-50 دارای قابلیت اندازه‌گیری مقاومت از:

600.0Ω تا 6.000MΩ

در پنج رنج است.

دقت پایه در رنج 600Ω:

±(0.7% rdg. + 0.5Ω)

است.

تست خازن تا 1000 میکروفاراد

این کلمپ‌متر قابلیت اندازه‌گیری ظرفیت خازنی را نیز دارد.

محدوده:

1.000µF تا 1000µF

در چهار رنج است.

دقت پایه در رنج 1µF:

±(1.9% rdg. + 0.005µF)

است.

اندازه‌گیری فرکانس

محدوده اندازه‌گیری فرکانس دستگاه:

9.999Hz تا 999.9Hz

در سه رنج است.

دقت پایه در رنج 9.999Hz:

±(0.1% rdg. + 0.003Hz)

است.

اندازه‌گیری دما

CM4373-50 با استفاده از پراب دمای مناسب قابلیت اندازه‌گیری دما در محدوده:

40- تا 400+°C

را دارد.

دقت پایه دستگاه برای این بخش:

±(0.5% rdg. + 3.0°C)

به‌علاوه دقت پراب دما اعلام شده است.

تشخیص خودکار AC/DC

یکی از قابلیت‌های بسیار کاربردی CM4373-50، Automatic AC/DC Detection است.

دستگاه می‌تواند در حالت‌های مربوط به اندازه‌گیری جریان و ولتاژ، نوع سیگنال AC یا DC را به‌صورت خودکار تشخیص دهد.

این ویژگی باعث افزایش سرعت کار تکنسین در عملیات عیب‌یابی می‌شود.

تشخیص ولتاژ بدون تماس

CM4373-50 به قابلیت Voltage Detection نیز مجهز است.

محدوده تشخیص:

Hi: 40 تا 600V AC

و:

Lo: 80 تا 600V AC

در فرکانس 50/60Hz است.

این قابلیت برای بررسی سریع وجود ولتاژ در محیط کار بسیار مفید است.

قابلیت اندازه‌گیری توان DC

CM4373-50 علاوه بر اندازه‌گیری جریان و ولتاژ، قابلیت DC Power Measurement نیز دارد.

این ویژگی برای بررسی توان در مدارهای DC، سیستم‌های باتری، منابع تغذیه و تجهیزات انرژی کاربردی است.

اتصال بی‌سیم با Z3210

CM4373-50 قابلیت نصب Wireless Adapter Z3210 را دارد.

با نصب Z3210، داده‌های اندازه‌گیری را می‌توان به:

• گوشی هوشمند
• تبلت
• کامپیوتر

منتقل کرد.

نرم‌افزار اختصاصی HIOKI یعنی GENNECT Cross امکان مشاهده و مدیریت داده‌های اندازه‌گیری را فراهم می‌کند.

همچنین با Z3210 قابلیت تحلیل هارمونیک از مرتبه 1 تا 30 فراهم می‌شود و پارامترهایی مانند Content Factor و THD نیز قابل بررسی هستند.

نکته: مدل CM4373-50 بدون Z3210 عرضه می‌شود؛ مدل CM4373-90 نسخه‌ای است که Z3210 را به‌صورت Bundle دارد.

قابلیت‌های MAX، MIN، AVERAGE و PEAK

برای تحلیل رفتار جریان و ولتاژ، CM4373-50 قابلیت نمایش:

• MAX
• MIN
• AVERAGE
• PEAK MAX
• PEAK MIN

را در اختیار کاربر قرار می‌دهد.

این قابلیت‌ها برای مشاهده تغییرات لحظه‌ای و ثبت بیشینه و کمینه مقادیر اندازه‌گیری‌شده بسیار کاربردی هستند.

Low-Pass Filter

وجود Low-Pass Filter به کاربر کمک می‌کند در برخی اندازه‌گیری‌ها اثر مؤلفه‌های فرکانس بالا را کاهش دهد.

این قابلیت به‌خصوص در بررسی تجهیزات صنعتی و سیستم‌هایی که با درایو و اینورتر کار می‌کنند می‌تواند مفید باشد.

Auto Hold و Data Hold

CM4373-50 دارای دو قابلیت کاربردی Auto Hold و Display Value Hold است.

Auto Hold زمانی که مقدار اندازه‌گیری پایدار شود، مقدار را به‌صورت خودکار روی نمایشگر نگه می‌دارد.

این قابلیت برای تکنسین‌هایی که هنگام اندازه‌گیری نمی‌توانند همزمان نمایشگر را مشاهده کنند بسیار کاربردی است.

مقاومت در برابر شرایط سخت محیطی

CM4373-50 برای استفاده در محیط‌های کاری سخت طراحی شده است.

محدوده دمای کاری:

25- تا 65+ درجه سانتی‌گراد

است.

هیوکی همچنین برای سری CM4373 ساختار مقاوم‌تر فک و طراحی مناسب برای محیط‌های صنعتی سخت را در نظر گرفته است. این مدل برای کاربردهایی مانند توسعه، تعمیر و نگهداری تجهیزات و حتی تجهیزات خودروهای برقی معرفی شده است.

درجه حفاظت IP54

CM4373-50 در شرایط مشخص از طراحی مقاوم در برابر گردوغبار و آب بهره می‌برد.

HIOKI برای دستگاه IP54 در حالت نگهداری و IP20 در حالت اندازه‌گیری ولتاژ در شرایط کاملاً خشک و با بسته بودن فک اعلام کرده است.

بنابراین بهتر است در متن فروشگاهی از عبارت «ضدآب کامل» استفاده نشود؛ بلکه همان درجه حفاظت رسمی دستگاه ذکر شود.

ایمنی HIOKI CM4373-50

رده ایمنی استاندارد دستگاه:

CAT IV 600V / CAT III 1000V

است.

در صورت استفاده از پراب فشارقوی P2010:

CAT IV 1000V / CAT III 2000V

اعلام شده است.

این سطح ایمنی، CM4373-50 را برای بسیاری از کاربردهای حرفه‌ای برق صنعتی و تأسیسات الکتریکی مناسب می‌کند.

اقلام همراه HIOKI CM4373-50

طبق صفحه رسمی محصول، اقلام استاندارد شامل:

• آمپرمتر کلمپی HIOKI CM4373-50
• پراب تست L9300

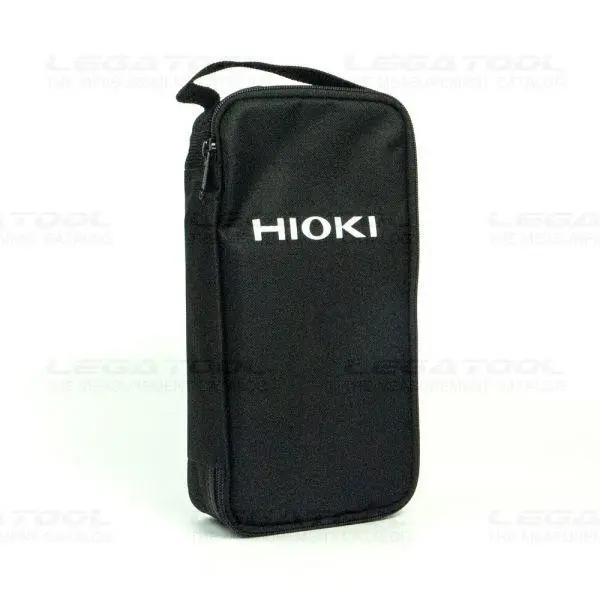

• کیف حمل C0203
• 2 عدد باتری آلکالاین LR03
• دفترچه راهنما
• Operating Precautions

است.

Z3210 و P2010 جزو اقلام استاندارد CM4373-50 نیستند و باید به‌صورت جداگانه تهیه شوند.

کاربردهای آمپرمتر کلمپی HIOKI CM4373-50

⚡ برق صنعتی

• اندازه‌گیری جریان کابل‌های قدرت
• تست موتورهای AC و DC
• بررسی تابلوهای برق
• اندازه‌گیری جریان تجهیزات صنعتی
• بررسی ماشین‌آلات

🔧 تعمیر و نگهداری

• اندازه‌گیری جریان عادی
• بررسی جریان راه‌اندازی
• اندازه‌گیری Inrush
• تست ولتاژ
• تست مقاومت و پیوستگی
• تست دیود و خازن
• بررسی فرکانس و دما

☀️ سیستم‌های خورشیدی

• اندازه‌گیری جریان استرینگ‌های PV
• بررسی ولتاژ DC
• اندازه‌گیری ولتاژ مدار باز پنل‌ها
• بررسی اینورترهای خورشیدی
• تست سیستم‌های فتوولتائیک با ولتاژ بالاتر با استفاده از P2010

🚗 خودروهای برقی و تجهیزات EV

هیوکی CM4373-50 را برای کاربردهای توسعه، تعمیر و نگهداری تجهیزات و دستگاه‌ها، از جمله خودروهای برقی نیز معرفی کرده است. ظرفیت 2000 آمپر AC/DC و طراحی مقاوم آن برای این دسته از کاربردها مزیت مهمی محسوب می‌شود.

تفاوت CM4373-50 با CM4371-50

با توجه به محصول قبلی که برایت نوشتیم، این مقایسه برای صفحه سایت خیلی کاربردی است:

بنابراین اگر جریان‌های بالاتر و کابل‌های ضخیم‌تر موردنیاز باشد، CM4373-50 انتخاب قدرتمندتری است؛ در حالی که CM4371-50 با فک کوچک‌تر و رنج 20 آمپر برای جریان‌های پایین‌تر انعطاف بیشتری دارد.

جمع‌بندی

آمپرمتر کلمپی HIOKI CM4373-50 یک کلمپ‌متر حرفه‌ای AC/DC True RMS با ظرفیت 2000 آمپر است که برای اندازه‌گیری جریان‌های بالا در محیط‌های صنعتی و شرایط کاری سخت طراحی شده است. فک قدرتمند 55 میلی‌متری، قابلیت اندازه‌گیری جریان AC و DC تا 2000A، اندازه‌گیری جریان هجومی، تشخیص خودکار AC/DC و مجموعه کامل قابلیت‌های مولتی‌متر، این مدل را به یکی از گزینه‌های حرفه‌ای HIOKI برای عیب‌یابی سیستم‌های الکتریکی تبدیل کرده است.

از مهم‌ترین مزایای CM4373-50 می‌توان به True RMS، اندازه‌گیری DC+AC، Inrush، اندازه‌گیری توان DC، تست دیود و پیوستگی، اندازه‌گیری خازن، فرکانس و دما اشاره کرد. همچنین با نصب Z3210 امکان انتقال داده به گوشی و تبلت و تحلیل هارمونیک تا مرتبه 30 با GENNECT Cross فراهم می‌شود.

یکی از ویژگی‌های ویژه این مدل نیز قابلیت اندازه‌گیری DC تا 2000V با پراب فشارقوی P2010 در کاربردهای مجاز است که CM4373-50 را برای بازرسی سیستم‌های خورشیدی و تجهیزات PV به گزینه‌ای بسیار جذاب تبدیل می‌کند.

در مجموع، اگر به یک کلمپ‌متر صنعتی 2000 آمپر AC/DC با True RMS، فک بزرگ، امکانات کامل مولتی‌متر و قابلیت اندازه‌گیری DC ولتاژ بالا نیاز دارید، HIOKI CM4373-50 یکی از گزینه‌های قدرتمند این رده محسوب می‌شود.
