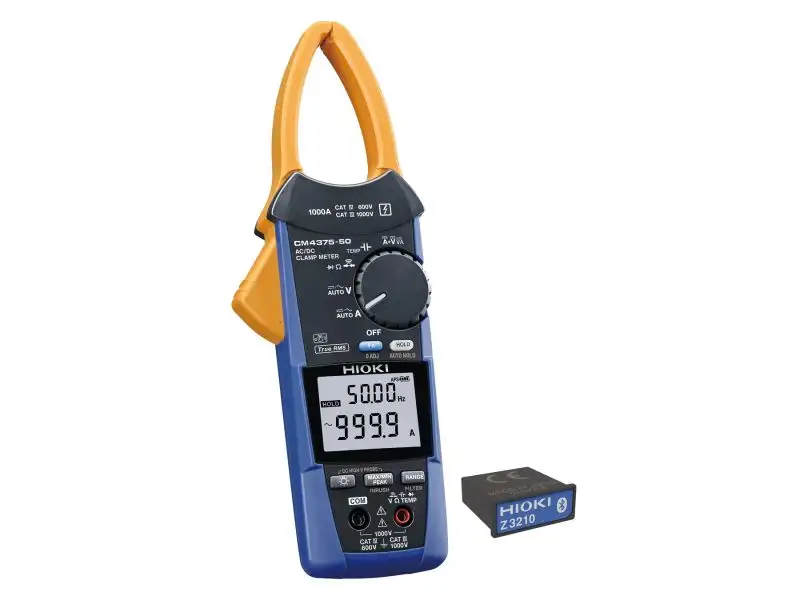

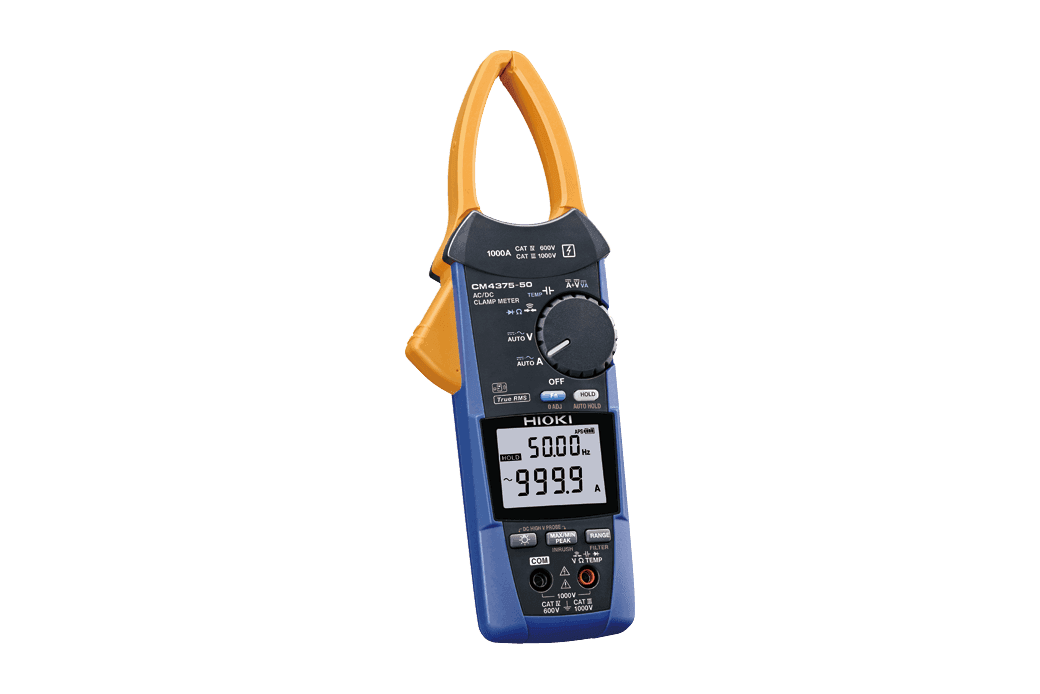

آمپرمتر کلمپی CM4375-50 برند HIOKI

HIOKI CM4375-50 یک آمپرمتر کلمپی حرفه‌ای ژاپنی از سری CM4370 است که برای اندازه‌گیری جریان AC و DC تا 1000 آمپر طراحی شده است. این مدل علاوه بر اندازه‌گیری جریان، مجموعه کاملی از قابلیت‌های مولتی‌متر دیجیتال مانند اندازه‌گیری ولتاژ AC/DC، مقاومت، ظرفیت خازنی، فرکانس، دما، تست دیود و پیوستگی را در اختیار کاربر قرار می‌دهد.

ویژگی بسیار مهم CM4375-50 طراحی Slim Jaw یا فک باریک آن است. فک دستگاه تنها 9.5 میلی‌متر در باریک‌ترین قسمت دارد و به همین دلیل می‌توان آن را به‌راحتی بین کابل‌های متراکم داخل تابلوهای برق و محل‌هایی که فضای کافی برای کلمپ‌مترهای معمولی وجود ندارد قرار داد.

این دستگاه همچنین از True RMS، تشخیص خودکار AC/DC، اندازه‌گیری جریان هجومی Inrush، فیلتر Low-Pass، قابلیت‌های MAX/MIN/AVG/PEAK و امکان اتصال بی‌سیم به GENNECT Cross با استفاده از آداپتور اختیاری Z3210 پشتیبانی می‌کند.

ویژگی‌های کلیدی HIOKI CM4375-50

• آمپرمتر کلمپی AC/DC
• تکنولوژی True RMS
• اندازه‌گیری جریان AC تا 1000A
• اندازه‌گیری جریان DC تا 1000A
• اندازه‌گیری جریان DC+AC
• محدوده فرکانسی جریان AC از 10Hz تا 1kHz
• اندازه‌گیری جریان هجومی Inrush
• نمایش RMS و Peak جریان هجومی
• تشخیص خودکار AC/DC
• اندازه‌گیری ولتاژ DC تا 1000V
• اندازه‌گیری DC تا 2000V با پراب P2010 اختیاری
• اندازه‌گیری ولتاژ AC تا 1000V True RMS
• اندازه‌گیری DC+AC Voltage
• اندازه‌گیری مقاومت تا 6MΩ
• اندازه‌گیری ظرفیت خازنی تا 1000µF
• اندازه‌گیری فرکانس تا 999.9Hz
• اندازه‌گیری دما از 40- تا 400+ درجه سانتی‌گراد
• تست پیوستگی
• تست دیود
• اندازه‌گیری توان DC
• نمایش MAX / MIN / AVG
• نمایش PEAK MAX / PEAK MIN
• فیلتر Low-Pass
• Auto Hold
• Data Hold
• Backlight
• Auto Power Save
• Zero Adjustment
• تشخیص قطبیت جریان و ولتاژ DC
• قابلیت اتصال Z3210
• انتقال داده با GENNECT Cross
• تحلیل هارمونیک تا مرتبه 30 با Z3210
• فک باریک با قطر هسته 34mm
• ضخامت حداقل فک 9.5mm
• مقاومت بالا در برابر شرایط محیطی
• رده ایمنی CAT IV 600V / CAT III 1000V
• با P2010: CAT IV 1000V / CAT III 2000V

اندازه‌گیری جریان AC و DC تا 1000 آمپر

CM4375-50 قادر است جریان‌های AC و DC تا 1000 آمپر را بدون نیاز به قطع مدار اندازه‌گیری کند.

حداکثر نمایشگر در رنج 1000A برابر 999.9A است. دقت پایه جریان DC در محدوده 30.1 تا 999.9 آمپر:

±(1.3% rdg. + 0.3A)

اعلام شده است.

در اندازه‌گیری جریان AC نیز دستگاه از True RMS استفاده می‌کند و محدوده فرکانسی 10Hz تا 1kHz را پوشش می‌دهد.

دقت پایه AC در فرکانس 45 تا 66 هرتز و محدوده 30.1 تا 900 آمپر:

±(1.8% rdg. + 0.3A)

است.

True RMS؛ اندازه‌گیری دقیق جریان AC

یکی از ویژگی‌های مهم CM4375-50 استفاده از فناوری True RMS است.

این ویژگی برای اندازه‌گیری جریان تجهیزات دارای شکل موج‌های غیرسینوسی اهمیت دارد و در تجهیزاتی مانند:

• درایو موتور
• اینورتر
• UPS
• منابع تغذیه سوئیچینگ
• تجهیزات الکترونیک قدرت
• بارهای غیرخطی
• تجهیزات صنعتی

کاربرد زیادی دارد.

محدوده فرکانسی اندازه‌گیری جریان AC در این مدل 10Hz تا 1kHz است.

طراحی Slim Jaw؛ مهم‌ترین مزیت CM4375-50

یکی از مهم‌ترین تفاوت‌های CM4375-50 با بسیاری از کلمپ‌مترهای معمولی، طراحی خاص فک آن است.

قطر هسته فک:

34mm

و کمترین ضخامت قسمت فک:

9.5mm

است.

این طراحی باعث می‌شود کلمپ‌متر بتواند به‌راحتی در فاصله‌های بسیار کم بین کابل‌ها قرار بگیرد.

این موضوع به‌خصوص در:

• تابلوهای برق
• تابلوهای توزیع
• تابلوهای کنترل
• جعبه‌های اتصال
• تجهیزات صنعتی
• ماشین‌آلات
• سیستم‌های متراکم کابل‌کشی

اهمیت زیادی دارد.

هیوکی این طراحی را با هدف دسترسی آسان‌تر به کابل‌های متراکم توسعه داده است.

اندازه‌گیری جریان هجومی Inrush

CM4375-50 به قابلیت Inrush Current Measurement مجهز است.

در لحظه راه‌اندازی موتور، کمپرسور، ترانسفورماتور یا برخی تجهیزات صنعتی، جریان اولیه می‌تواند چندین برابر جریان عادی باشد.

دستگاه می‌تواند مقدار RMS و Peak جریان هجومی را اندازه‌گیری کند و مدت واقعی جریان هجومی را نیز به‌صورت خودکار تشخیص دهد.

این قابلیت برای:

• راه‌اندازی موتور
• بررسی علت قطع شدن کلیدهای حفاظتی
• تست تجهیزات موتوری
• تعمیر و نگهداری
• بررسی جریان راه‌اندازی

بسیار کاربردی است. هیوکی تأکید می‌کند سیستم اندازه‌گیری Inrush این سری با تشخیص مدت واقعی جریان هجومی، نسبت به روش‌هایی که صرفاً یک پنجره ثابت اندازه‌گیری دارند، اندازه‌گیری دقیق‌تری ارائه می‌کند.

اندازه‌گیری DC+AC Current

CM4375-50 علاوه بر AC و DC، امکان اندازه‌گیری ترکیبی DC+AC Current را نیز دارد.

محدوده اندازه‌گیری این بخش:

1000A

و محدوده فرکانسی:

DC و 10Hz تا 1kHz

است.

این قابلیت برای مدارهایی که جریان DC همراه با مؤلفه AC دارند می‌تواند اطلاعات دقیق‌تری در اختیار تکنسین قرار دهد.

اندازه‌گیری ولتاژ DC تا 1000 ولت

CM4375-50 به‌صورت مستقیم قابلیت اندازه‌گیری ولتاژ DC از:

600.0mV تا 1000V

را دارد.

اما با استفاده از پراب فشارقوی اختیاری P2010، دستگاه برای کاربردهای مشخص می‌تواند ولتاژ DC تا:

2000V

را اندازه‌گیری کند.

این قابلیت یکی از دلایل مهم استفاده از CM4375-50 در سیستم‌های خورشیدی و PV است.

نکته مهم

عدد 2000V مربوط به استفاده از P2010 است؛ خود CM4375-50 بدون این پراب تا 1000V DC را اندازه‌گیری می‌کند. همچنین استفاده از 2000V باید مطابق محدودیت‌ها و رده ایمنی اعلام‌شده توسط HIOKI انجام شود.

مناسب برای سیستم‌های خورشیدی و PV

CM4375-50 با قابلیت استفاده از P2010 برای بررسی سیستم‌های فتوولتائیک طراحی بسیار مناسبی دارد.

با ترکیب:

CM4375-50 + P2010

می‌توان برای کاربردهای مشخص، ولتاژ DC تا 2000V را اندازه‌گیری کرد.

هیوکی به‌طور مشخص کاربرد این ترکیب را برای بررسی ولتاژ مدار باز پنل‌ها و استرینگ‌های سیستم‌های خورشیدی معرفی کرده است.

این ویژگی برای:

• پنل‌های خورشیدی
• استرینگ‌های PV
• اینورترهای خورشیدی
• نیروگاه‌های خورشیدی
• سیستم‌های انرژی تجدیدپذیر

بسیار کاربردی است.

اندازه‌گیری ولتاژ AC تا 1000 ولت

CM4375-50 ولتاژ AC را در محدوده:

6.000V تا 1000V

اندازه‌گیری می‌کند.

این بخش نیز از True RMS استفاده می‌کند و محدوده فرکانسی آن:

15Hz تا 1kHz

است.

دقت پایه در فرکانس 45 تا 66 هرتز و رنج 6V:

±(0.9% rdg. + 0.003V)

است.

اندازه‌گیری مقاومت تا 6 مگااهم

این کلمپ‌متر قابلیت اندازه‌گیری مقاومت را نیز دارد.

محدوده اندازه‌گیری:

600.0Ω تا 6.000MΩ

در پنج رنج است.

دقت پایه در رنج 600Ω:

±(0.7% rdg. + 0.5Ω)

است.

تست خازن تا 1000 میکروفاراد

CM4375-50 قابلیت اندازه‌گیری ظرفیت خازنی را در محدوده:

1.000µF تا 1000µF

دارد.

دقت پایه در رنج 1µF:

±(1.9% rdg. + 0.005µF)

است.

اندازه‌گیری فرکانس

محدوده اندازه‌گیری فرکانس:

9.999Hz تا 999.9Hz

است.

دقت پایه در رنج 9.999Hz:

±(0.1% rdg. + 0.003Hz)

اعلام شده است.

اندازه‌گیری دما

CM4375-50 با پراب دمای مناسب قابلیت اندازه‌گیری دما در محدوده:

40- تا 400+ درجه سانتی‌گراد

را دارد.

دقت پایه:

±(0.5% rdg. + 3.0°C)

به‌علاوه دقت پراب دما است.

اندازه‌گیری توان DC

یکی دیگر از قابلیت‌های کاربردی CM4375-50، DC Power Measurement است.

محدوده توان DC:

0.000kVA تا 1000kVA

است.

در صورت استفاده از P2010، محدوده توان می‌تواند تا:

2000kVA

گسترش پیدا کند.

تشخیص خودکار AC/DC

CM4375-50 به قابلیت Automatic AC/DC Detection مجهز است.

این قابلیت باعث می‌شود دستگاه بتواند نوع جریان یا ولتاژ را به‌صورت خودکار تشخیص دهد و سرعت کار تکنسین در عملیات عیب‌یابی افزایش پیدا کند.

همچنین دستگاه قابلیت تشخیص قطبیت جریان و ولتاژ DC را نیز دارد.

فیلتر Low-Pass

وجود Low-Pass Filter امکان کاهش تأثیر مؤلفه‌های فرکانس بالا را در اندازه‌گیری فراهم می‌کند.

این قابلیت در بررسی برخی تجهیزات صنعتی، درایوها و سیستم‌های دارای نویز و مؤلفه‌های فرکانسی بالا می‌تواند مفید باشد.

MAX / MIN / AVG / PEAK

CM4375-50 امکان نمایش مقادیر:

• MAX
• MIN
• AVG
• PEAK MAX
• PEAK MIN

را دارد.

این امکانات برای بررسی تغییرات یک سیگنال، جریان‌های متغیر و پیک‌های لحظه‌ای بسیار کاربردی هستند.

Auto Hold و Data Hold

دستگاه به قابلیت‌های Auto Hold و Display Value Hold مجهز است.

Auto Hold زمانی که مقدار اندازه‌گیری پایدار شود، مقدار را روی نمایشگر نگه می‌دارد.

این ویژگی برای اندازه‌گیری در تابلوها و محیط‌هایی که امکان مشاهده مداوم نمایشگر وجود ندارد بسیار کاربردی است.

اتصال بی‌سیم با Z3210 و GENNECT Cross

CM4375-50 از آداپتور بی‌سیم Z3210 پشتیبانی می‌کند.

با نصب این آداپتور، امکان انتقال داده‌های اندازه‌گیری از طریق ارتباط بی‌سیم به گوشی هوشمند یا تبلت فراهم می‌شود.

اپلیکیشن اختصاصی HIOKI یعنی GENNECT Cross امکان مشاهده و ثبت داده‌ها و تهیه گزارش را فراهم می‌کند.

همچنین با Z3210، تحلیل هارمونیک از:

مرتبه 1 تا 30

امکان‌پذیر است و پارامترهایی مانند Content Factor و THD نیز قابل بررسی هستند.

نکته: در مدل CM4375-50، آداپتور Z3210 جزو اقلام استاندارد نیست. مدل CM4375-90 نسخه‌ای است که Z3210 را به‌صورت Bundle ارائه می‌کند.

بدنه مقاوم برای محیط‌های صنعتی

CM4375-50 برای استفاده حرفه‌ای در محیط‌های سخت طراحی شده است.

محدوده دمای کاری این سری:

25- تا 65+ درجه سانتی‌گراد

است.

همچنین HIOKI برای فک این سری، دوام بالایی در نظر گرفته و 30,000 سیکل باز و بسته شدن فک را تضمین کرده است.

این موضوع برای تکنسین‌هایی که روزانه بارها از کلمپ‌متر استفاده می‌کنند، یک مزیت مهم محسوب می‌شود.

درجه حفاظت IP54

HIOKI برای CM4375-50 طراحی مقاوم در برابر گردوغبار و آب را در نظر گرفته است.

در حالت نگهداری، دستگاه دارای حفاظت IP54 است؛ در حالت اندازه‌گیری ولتاژ و با بسته بودن فک، شرایط حفاظت متفاوت است و HIOKI برای آن IP20 در شرایط کاملاً خشک اعلام کرده است.

بنابراین برای معرفی محصول بهتر است از عبارت «ضدآب کامل» استفاده نشود و همان رده حفاظتی رسمی دستگاه ذکر شود.

رده ایمنی HIOKI CM4375-50

رده ایمنی استاندارد دستگاه:

CAT IV 600V / CAT III 1000V

است.

با استفاده از پراب فشارقوی P2010:

CAT IV 1000V / CAT III 2000V

امکان‌پذیر است.

این ترکیب برای کاربردهای مشخص در سیستم‌های PV ولتاژ بالا اهمیت ویژه‌ای دارد.

اقلام همراه

طبق مشخصات رسمی HIOKI، اقلام استاندارد CM4375-50 شامل موارد زیر است:

• آمپرمتر کلمپی HIOKI CM4375-50
• پراب تست L9300
• کیف حمل C0203
• 2 عدد باتری آلکالاین LR03
• دفترچه راهنما
• Operating Precautions

Z3210 و P2010 جزو تجهیزات استاندارد این مدل نیستند و باید جداگانه تهیه شوند.

کاربردهای آمپرمتر کلمپی HIOKI CM4375-50

⚡ برق صنعتی

• اندازه‌گیری جریان کابل‌ها
• بررسی تابلوهای برق
• تست موتورهای AC/DC
• عیب‌یابی ماشین‌آلات
• بررسی تجهیزات توزیع برق

🔧 تعمیر و نگهداری

• اندازه‌گیری جریان کاری
• بررسی جریان راه‌اندازی موتور
• اندازه‌گیری Inrush
• تست ولتاژ
• بررسی مقاومت و پیوستگی
• تست دیود و خازن
• اندازه‌گیری فرکانس و دما

☀️ سیستم‌های خورشیدی

• بررسی جریان استرینگ PV
• اندازه‌گیری Voc
• بررسی پنل‌های خورشیدی
• تست اینورتر
• اندازه‌گیری DC ولتاژ بالا با P2010
• سرویس و نگهداری نیروگاه‌های خورشیدی

HIOKI به‌طور مشخص CM4375-50 به همراه P2010 را برای بازرسی سیستم‌های PV با ولتاژ بالا تا CAT III 2000V معرفی کرده است.

🚗 خودروهای برقی

این مدل برای تعمیر، توسعه و نگهداری تجهیزات و ماشین‌آلات، از جمله خودروهای برقی نیز مناسب معرفی شده است. طراحی باریک فک در محیط‌های متراکم کابل‌کشی یک مزیت مهم برای چنین کاربردهایی است.

تفاوت CM4375-50 با CM4373-50

چون مدل قبلی که بررسی کردیم CM4373-50 بود، این مقایسه برای سایت هیوتست هم کاربردی است:

بنابراین انتخاب بین این دو مدل بیشتر به نوع کار بستگی دارد:

CM4373-50 → مناسب‌تر برای جریان‌های بسیار بالا تا 2000A و کابل‌های ضخیم

CM4375-50 → مناسب‌تر برای تا 1000A، وزن کمتر و کار در فضاهای بسیار متراکم و بین کابل‌ها

جمع‌بندی

آمپرمتر کلمپی HIOKI CM4375-50 یک کلمپ‌متر حرفه‌ای AC/DC True RMS تا 1000 آمپر است که مهم‌ترین نقطه قوت آن طراحی بسیار باریک فک و دسترسی فوق‌العاده به کابل‌ها در فضاهای محدود است. فک با قطر 34 میلی‌متر و ضخامت حداقل 9.5 میلی‌متر به تکنسین اجازه می‌دهد در تابلوهای شلوغ و مسیرهای کابل‌کشی متراکم، اندازه‌گیری جریان را بسیار راحت‌تر انجام دهد.

در کنار اندازه‌گیری جریان AC/DC، این دستگاه امکاناتی مانند True RMS، Inrush، اندازه‌گیری DC+AC، ولتاژ AC/DC، مقاومت، خازن، فرکانس، دما، توان DC، تست دیود و پیوستگی، Low-Pass Filter، MAX/MIN/AVG و Auto Hold را ارائه می‌دهد.

از طرف دیگر، امکان اتصال P2010 باعث می‌شود CM4375-50 در کاربردهای مشخص بتواند DC تا 2000V با رده CAT III 2000V را اندازه‌گیری کند؛ قابلیتی که آن را برای بازرسی سیستم‌های خورشیدی و PV ولتاژ بالا بسیار جذاب می‌کند.

همچنین با نصب Z3210، امکان انتقال اطلاعات به گوشی و تبلت از طریق GENNECT Cross و تحلیل هارمونیک تا مرتبه 30 فراهم می‌شود.

در مجموع، اگر به دنبال یک کلمپ‌متر حرفه‌ای 1000 آمپر AC/DC با True RMS، فک بسیار باریک، Inrush، امکانات کامل مولتی‌متر و قابلیت اندازه‌گیری DC ولتاژ بالا با پراب اختصاصی هستید، HIOKI CM4375-50 یکی از گزینه‌های بسیار قدرتمند و کاربردی برای برق صنعتی، تعمیر و نگهداری، تابلوهای برق، ماشین‌آلات، خودروهای برقی و سیستم‌های خورشیدی است.
