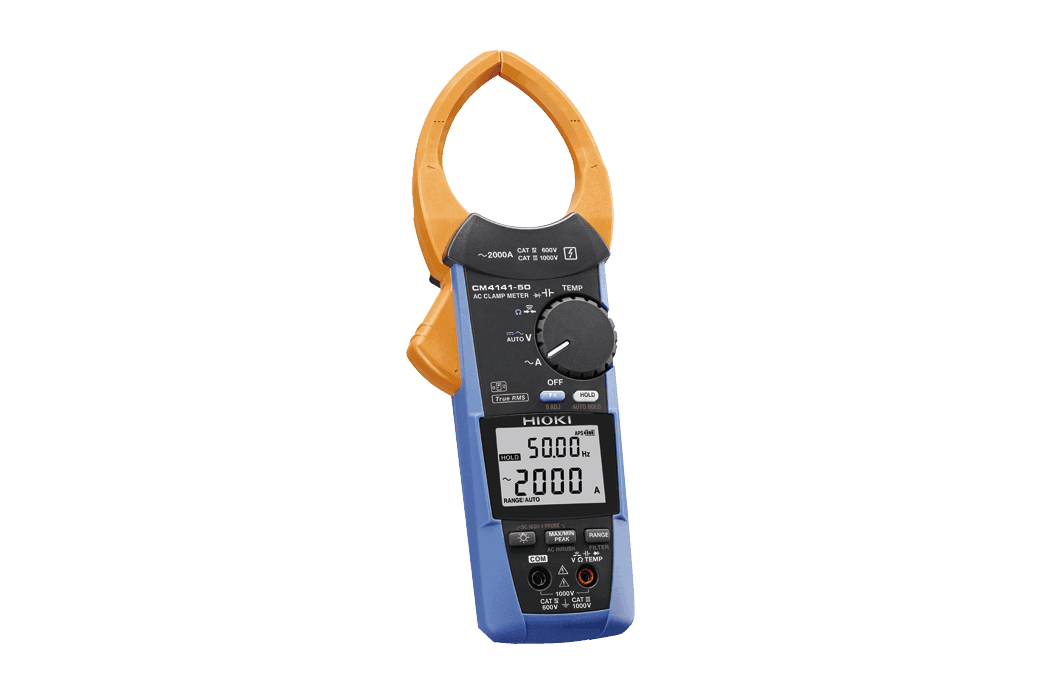

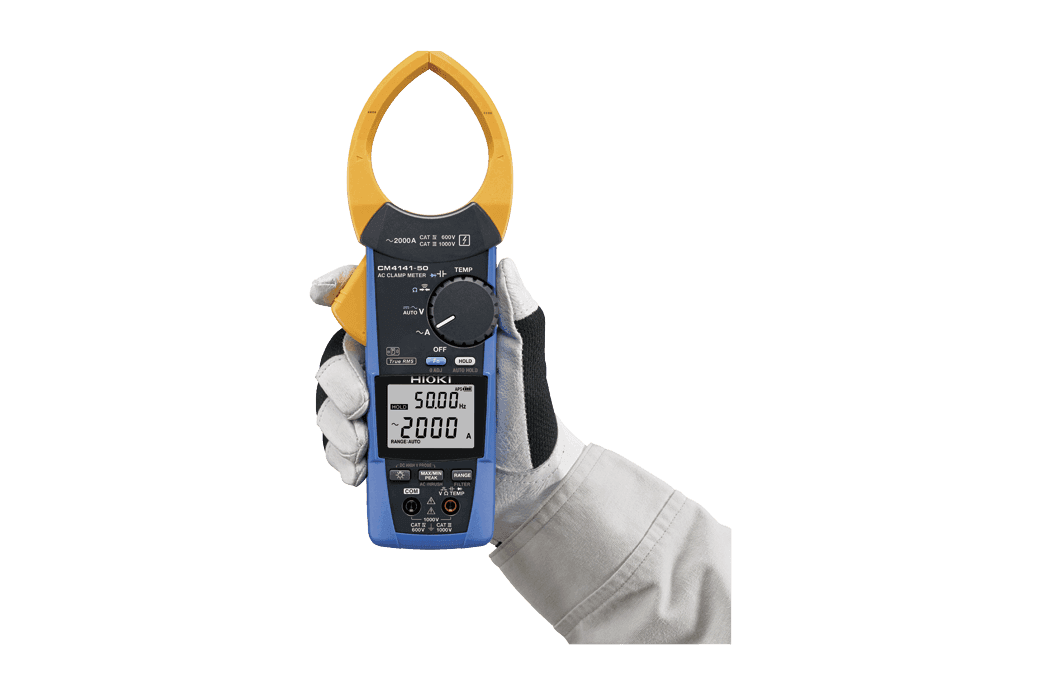

آمپرمتر کلمپی HIOKI CM4141-50 یکی از کلمپ‌مترهای حرفه‌ای برند ژاپنی HIOKI است که برای اندازه‌گیری جریان AC تا 2000 آمپر طراحی شده است. این دستگاه با بهره‌گیری از فناوری True RMS، سنسور کلمپی با ظرفیت بالا و طراحی بسیار باریک، برای استفاده در محیط‌های صنعتی، تابلوهای برق، سیستم‌های توزیع انرژی، ماشین‌آلات و تجهیزات الکتریکی گزینه‌ای بسیار کاربردی محسوب می‌شود.

یکی از مهم‌ترین ویژگی‌های CM4141-50، ترکیب فک 55 میلی‌متری با طراحی بسیار باریک سنسور است. حداقل ابعاد مقطع فک تنها 11 میلی‌متر است؛ بنابراین دستگاه می‌تواند در فضاهای بسیار محدود بین کابل‌های متراکم وارد شود، جایی که استفاده از کلمپ‌مترهای معمولی دشوار است.

این مدل علاوه بر جریان AC، قابلیت اندازه‌گیری ولتاژ AC/DC، ولتاژ AC+DC، مقاومت، ظرفیت خازنی، فرکانس و دما را نیز در اختیار کاربر قرار می‌دهد و به قابلیت‌هایی مانند تست پیوستگی، تست دیود، Low-Pass Filter، MAX/MIN/AVG و Auto Hold مجهز است.

ویژگی‌های کلیدی HIOKI CM4141-50

• آمپرمتر کلمپی AC
• اندازه‌گیری جریان AC تا 2000A
• فناوری True RMS
• دارای 3 رنج جریان
• محدوده فرکانسی جریان AC: 45Hz تا 1kHz
• قطر دهانه فک: 55mm
• حداقل ضخامت مقطع فک: 11mm
• طراحی Slim Jaw برای کابل‌های متراکم
• اندازه‌گیری ولتاژ DC تا 1000V
• اندازه‌گیری DC تا 2000V با P2010
• اندازه‌گیری ولتاژ AC تا 1000V
• اندازه‌گیری DC+AC Voltage
• اندازه‌گیری مقاومت تا 6MΩ
• اندازه‌گیری ظرفیت خازنی تا 1000µF
• اندازه‌گیری فرکانس
• اندازه‌گیری دما با ترموکوپل نوع K
• تست پیوستگی
• تست دیود
• تشخیص خودکار AC/DC در بخش اندازه‌گیری ولتاژ
• نمایش MAX / MIN / AVG
• نمایش Peak MAX / Peak MIN
• Low-Pass Filter
• Display Hold
• Backlight
• Auto Power Save
• Zero Adjustment
• قابلیت اتصال آداپتور بی‌سیم Z3210
• انتقال داده به موبایل و تبلت با GENNECT Cross
• امکان انتقال داده به Excel با Z3210
• تحلیل هارمونیک تا مرتبه 30 با Z3210
• رده ایمنی CAT IV 600V / CAT III 1000V
• با P2010: CAT IV 1000V / CAT III 2000V
• وزن تنها 300 گرم
• محدوده دمای کاری 25- تا 65+ درجه سانتی‌گراد

اندازه‌گیری جریان AC تا 2000 آمپر

مهم‌ترین قابلیت CM4141-50 اندازه‌گیری جریان AC تا 2000A است.

این دستگاه دارای سه رنج جریان بوده و محدوده اندازه‌گیری جریان آن از:

60.00A تا 2000A

است.

فرکانس قابل اندازه‌گیری جریان نیز از 45Hz تا 1kHz بوده و اندازه‌گیری با روش True RMS انجام می‌شود.

دقت پایه جریان AC در محدوده فرکانسی 45 تا 66 هرتز و رنج 60 آمپر برابر است با:

±(1.5% rdg. + 0.08A)

این مشخصات باعث می‌شود CM4141-50 برای اندازه‌گیری جریان تجهیزات صنعتی و سیستم‌های توزیع برق بسیار مناسب باشد.

نکته مهم

برخلاف مدل‌هایی مانند CM4373-50 و CM4375-50، اندازه‌گیری جریان کلمپی CM4141-50 فقط AC است.

بنابراین اگر نیاز به اندازه‌گیری جریان DC با کلمپ دارید، CM4141-50 انتخاب مناسبی نیست و باید سراغ مدل‌های AC/DC بروید.

فناوری True RMS

CM4141-50 از فناوری True RMS برای اندازه‌گیری جریان AC و ولتاژ AC استفاده می‌کند.

True RMS در اندازه‌گیری سیگنال‌هایی که شکل موج آنها از حالت سینوسی ایده‌آل فاصله دارد اهمیت زیادی دارد.

به همین دلیل CM4141-50 برای بررسی تجهیزاتی مانند:

• موتورهای الکتریکی
• تابلوهای برق
• منابع تغذیه
• تجهیزات صنعتی
• بارهای الکتریکی
• سیستم‌های توزیع
• تجهیزات دارای بارهای غیرخطی

کاربرد مناسبی دارد.

محدوده فرکانسی جریان AC دستگاه 45Hz تا 1kHz است.

طراحی Slim Jaw؛ مزیت اصلی CM4141-50

یکی از ویژگی‌های بسیار مهم CM4141-50 طراحی خاص سنسور آن است.

در حالی که قطر دهانه فک به 55 میلی‌متر می‌رسد، حداقل ابعاد مقطع سنسور تنها:

11mm

است.

این طراحی باعث می‌شود کاربر بتواند فک دستگاه را در فاصله‌های بسیار کم بین کابل‌ها قرار دهد.

این قابلیت مخصوصاً هنگام کار در:

• تابلوهای توزیع برق
• تابلوهای صنعتی
• تابلوهای کنترل
• مسیرهای کابل‌کشی متراکم
• جعبه‌های برق
• ماشین‌آلات صنعتی

بسیار ارزشمند است.

HIOKI این سنسور را با هدف ورود آسان به فواصل باریک بین کابل‌ها طراحی کرده است.

فک 55 میلی‌متری برای کابل‌های ضخیم

CM4141-50 با وجود طراحی باریک سنسور، ظرفیت مناسبی برای اندازه‌گیری هادی‌های ضخیم دارد.

قطر قابل اندازه‌گیری هادی:

55mm

و ابعاد فک:

82 × 11mm

است.

بنابراین این مدل ترکیبی از دو ویژگی مهم را ارائه می‌کند:

دهانه بزرگ + سنسور باریک

و همین موضوع CM4141-50 را برای تابلوهای صنعتی و کابل‌های بزرگ بسیار کاربردی می‌کند.

اندازه‌گیری ولتاژ DC تا 1000 ولت

اگرچه اندازه‌گیری جریان کلمپی دستگاه فقط AC است، CM4141-50 در بخش مولتی‌متر قابلیت اندازه‌گیری ولتاژ DC را دارد.

محدوده اندازه‌گیری:

600mV تا 1000V DC

است.

همچنین با استفاده از پراب فشارقوی اختصاصی HIOKI یعنی P2010، امکان اندازه‌گیری DC Voltage تا:

2000V

برای کاربردهای مشخص فراهم می‌شود.

این قابلیت CM4141-50 را برای بررسی سیستم‌های فتوولتائیک و تجهیزات DC ولتاژ بالا نیز مناسب می‌کند.

اندازه‌گیری DC تا 2000 ولت با P2010

یکی از قابلیت‌های مهم این خانواده، امکان استفاده از P2010 DC HIGH V PROBE است.

در این حالت CM4141-50 می‌تواند برای کاربردهای مشخص، ولتاژ DC تا 2000V را اندازه‌گیری کند و رده ایمنی آن به:

CAT III 2000V / CAT IV 1000V

می‌رسد.

HIOKI به‌طور مشخص استفاده از این ترکیب را برای بررسی تجهیزات و سیستم‌های خورشیدی ولتاژ بالا معرفی کرده است.

نکته: P2010 جزو اقلام استاندارد CM4141-50 نیست و باید جداگانه تهیه شود.

اندازه‌گیری ولتاژ AC تا 1000 ولت

CM4141-50 قابلیت اندازه‌گیری ولتاژ AC را نیز دارد.

محدوده:

6.000V تا 1000V AC

در چهار رنج و فرکانس 15Hz تا 1kHz است.

روش اندازه‌گیری AC نیز True RMS بوده و دقت پایه در 45 تا 66Hz و رنج 6V برابر:

±(0.9% rdg. + 0.003V)

است.

اندازه‌گیری DC+AC Voltage

این مدل امکان اندازه‌گیری DC+AC Voltage را نیز دارد.

محدوده:

6.000V تا 1000V

در چهار رنج است.

دقت پایه در رنج 6V و فرکانس 45 تا 66Hz:

±(1.0% rdg. + 0.013V)

اعلام شده است.

اندازه‌گیری مقاومت

CM4141-50 به عنوان یک کلمپ‌متر حرفه‌ای، قابلیت اندازه‌گیری مقاومت را نیز ارائه می‌دهد.

محدوده مقاومت:

600Ω تا 6MΩ

در پنج رنج است.

دقت پایه در رنج 600Ω:

±(0.7% rdg. + 0.5Ω)

است.

اندازه‌گیری ظرفیت خازنی

برای بررسی خازن‌ها نیز می‌توان از CM4141-50 استفاده کرد.

محدوده ظرفیت:

1.000µF تا 1000µF

در چهار رنج است.

دقت پایه در رنج 1µF:

±(1.9% rdg. + 0.005µF)

است.

اندازه‌گیری فرکانس

CM4141-50 قابلیت اندازه‌گیری فرکانس سیگنال‌های الکتریکی را نیز دارد.

محدوده فرکانس در اندازه‌گیری ولتاژ:

9.999Hz تا 999.9Hz

و در اندازه‌گیری جریان:

99.99Hz تا 999.9Hz

است.

دقت پایه در رنج 99.99Hz:

±(0.1% rdg. + 0.01Hz)

اعلام شده است.

اندازه‌گیری دما

CM4141-50 با استفاده از پراب دمای مناسب و ترموکوپل Type K قابلیت اندازه‌گیری دما را دارد.

محدوده:

40- تا 400+ درجه سانتی‌گراد

است.

دقت پایه:

±(0.5% rdg. + 3.0°C) + دقت پراب دما

است.

تست دیود و پیوستگی

CM4141-50 علاوه بر اندازه‌گیری‌های اصلی، دارای:

• تست پیوستگی
• تست دیود

است.

وجود این قابلیت‌ها باعث می‌شود دستگاه برای عیب‌یابی عمومی مدارهای الکتریکی و الکترونیکی نیز کاربرد داشته باشد.

فیلتر Low-Pass

این کلمپ‌متر به Low-Pass Filter مجهز شده است.

فیلتر Low-Pass می‌تواند در برخی شرایط اندازه‌گیری به کاهش اثر مؤلفه‌های فرکانسی بالا کمک کند و برای بررسی برخی تجهیزات صنعتی و مدارهای دارای نویز فرکانسی کاربرد داشته باشد.

MAX / MIN / AVG و Peak

CM4141-50 قابلیت نمایش مقادیر مختلف برای بررسی تغییرات سیگنال را دارد:

• MAX
• MIN
• AVG
• Peak Waveform MAX
• Peak Waveform MIN

این قابلیت‌ها برای بررسی تغییرات جریان و ولتاژ در زمان عیب‌یابی تجهیزات صنعتی بسیار مفید هستند.

قابلیت Zero Adjustment

دستگاه دارای قابلیت Zero Adjustment است که به‌خصوص در اندازه‌گیری‌های کلمپی به تنظیم صفر و افزایش دقت عملیاتی کمک می‌کند.

اتصال بی‌سیم با Z3210

CM4141-50 از آداپتور بی‌سیم Z3210 پشتیبانی می‌کند.

با نصب Z3210، دستگاه قابلیت اتصال بی‌سیم به:

• گوشی هوشمند
• تبلت
• نرم‌افزار GENNECT Cross

را پیدا می‌کند.

به کمک GENNECT Cross می‌توان داده‌های اندازه‌گیری را دریافت و برای گزارش‌های فنی استفاده کرد. همچنین امکان انتقال مستقیم داده‌ها به فایل‌های Excel نیز وجود دارد.

تحلیل هارمونیک

در صورت نصب Z3210، امکان تحلیل هارمونیک ولتاژ و جریان تا:

مرتبه 30

فراهم می‌شود.

همچنین پارامترهایی مانند Content Factor و THD نیز قابل بررسی هستند.

توجه: در مدل CM4141-50 آداپتور Z3210 به‌صورت استاندارد وجود ندارد. مدل CM4141-90 نسخه‌ای است که Z3210 را همراه خود دارد.

بدنه سبک و مناسب کار طولانی

یکی از نقاط قوت CM4141-50 وزن پایین آن است.

وزن دستگاه تنها:

300 گرم

است.

ابعاد:

65 × 247 × 35 میلی‌متر

اعلام شده است.

وزن پایین در استفاده‌های طولانی‌مدت، مخصوصاً برای تکنسین‌هایی که مرتباً دستگاه را در دست نگه می‌دارند، باعث کاهش خستگی می‌شود.

محدوده دمای کاری گسترده

CM4141-50 برای استفاده در شرایط محیطی نسبتاً سخت طراحی شده است.

محدوده دمای کاری:

25- تا 65+ درجه سانتی‌گراد

است.

این بازه گسترده برای کار در محیط‌های صنعتی، تابلوخانه‌ها و شرایط مختلف کاری مزیت مهمی محسوب می‌شود.

درجه حفاظت IP50 و IP20

در این بخش باید دقیقاً مطابق دیتاشیت صحبت کرد.

HIOKI برای دستگاه:

IP50 را در شرایطی مانند اندازه‌گیری مقاومت، اندازه‌گیری جریان هادی عایق‌شده کاملاً خشک و حالت نگهداری اعلام کرده است.

اما هنگام اندازه‌گیری ولتاژ یا جریان هادی برق‌دار، در شرایط کاملاً خشک، درجه حفاظت IP20 لحاظ می‌شود و استفاده در شرایط مرطوب مجاز نیست.

بنابراین برای سایت بهتر است از عبارت‌هایی مانند «ضدآب کامل» استفاده نشود.

رده ایمنی

CM4141-50 دارای رده ایمنی:

CAT IV 600V / CAT III 1000V

است.

با استفاده از پراب P2010، برای کاربردهای مشخص:

CAT IV 1000V / CAT III 2000V

قابل دستیابی است.

اقلام همراه HIOKI CM4141-50

طبق مشخصات رسمی، اقلام استاندارد شامل:

• آمپرمتر کلمپی CM4141-50
• پراب تست L9300
• کیف حمل C0203
• 2 عدد باتری آلکالاین LR03 / AAA
• دفترچه راهنما
• Operating Precautions

است.

Z3210 و P2010 جزو اقلام استاندارد CM4141-50 نیستند.

کاربردهای CM4141-50

⚡ برق صنعتی

• اندازه‌گیری جریان کابل‌های قدرت
• بررسی تابلوهای برق
• اندازه‌گیری جریان تجهیزات صنعتی
• بررسی سیستم‌های توزیع برق
• عیب‌یابی ماشین‌آلات
• بررسی بارهای الکتریکی

🔧 تعمیر و نگهداری

• اندازه‌گیری جریان AC
• اندازه‌گیری ولتاژ AC/DC
• تست مقاومت
• تست دیود
• تست پیوستگی
• اندازه‌گیری خازن
• اندازه‌گیری فرکانس
• اندازه‌گیری دما

☀️ سیستم‌های خورشیدی

با استفاده از P2010 می‌توان از قابلیت اندازه‌گیری DC ولتاژ بالا برای کاربردهای مشخص در سیستم‌های PV استفاده کرد. HIOKI این ترکیب را برای بازرسی تجهیزات خورشیدی ولتاژ بالا تا CAT III 2000V معرفی کرده است.

تفاوت CM4141-50 با CM4373-50 و CM4375-50

این قسمت برای سایت هیوتست خیلی مهم است، چون هر سه مدل ظاهر و کاربرد نزدیک دارند:

پس اگر کاربر فقط به اندازه‌گیری جریان AC تا 2000 آمپر نیاز دارد و در عین حال وزن پایین و دسترسی به کابل‌های متراکم برایش مهم است، CM4141-50 انتخاب بسیار جذابی است.

اما اگر اندازه‌گیری جریان DC با کلمپ هم لازم باشد، بهتر است CM4373-50 یا CM4375-50 انتخاب شود.

جمع‌بندی

آمپرمتر کلمپی HIOKI CM4141-50 یک کلمپ‌متر حرفه‌ای AC True RMS تا 2000 آمپر است که با ترکیب فک 55 میلی‌متری، سنسور باریک 11 میلی‌متری و وزن تنها 300 گرم برای تکنسین‌های برق و تعمیرکارانی طراحی شده که با کابل‌های ضخیم و تابلوهای شلوغ سروکار دارند.

این دستگاه علاوه بر اندازه‌گیری جریان AC، امکاناتی مانند اندازه‌گیری ولتاژ AC/DC، ولتاژ DC+AC، مقاومت، ظرفیت خازنی، فرکانس، دما، تست دیود، تست پیوستگی، MAX/MIN/AVG، Peak، Low-Pass Filter و Auto Hold را ارائه می‌دهد.

یکی از مزایای ویژه آن، امکان استفاده از P2010 برای اندازه‌گیری DC تا 2000V در کاربردهای مجاز است که CM4141-50 را برای بازرسی سیستم‌های خورشیدی و تجهیزات PV نیز مناسب می‌کند.

همچنین با نصب Z3210، دستگاه قابلیت ارتباط بی‌سیم با GENNECT Cross، انتقال داده به موبایل و تبلت، انتقال مستقیم داده به Excel و تحلیل هارمونیک تا مرتبه 30 را خواهد داشت.
