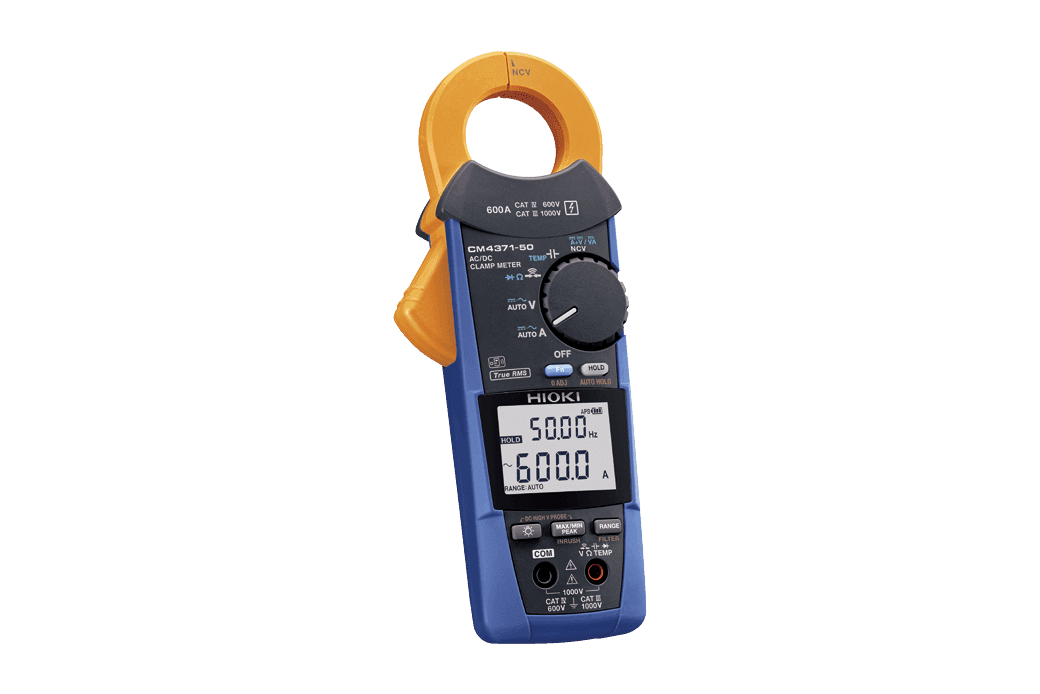

آمپرمتر کلمپی CM4371-50 برند HIOKI

آمپرمتر کلمپی CM4371-50 برند HIOKI

آمپرمتر کلمپی HIOKI CM4371-50 یک کلمپ‌متر حرفه‌ای AC/DC True RMS ساخت HIOKI ژاپن است که برای اندازه‌گیری و عیب‌یابی سیستم‌های الکتریکی، صنعتی، تابلوهای برق، موتورها، ماشین‌آلات، تجهیزات الکترونیکی و سیستم‌های انرژی طراحی شده است.

این دستگاه قادر است جریان AC و DC را تا 600 آمپر اندازه‌گیری کند و در بخش AC از تکنولوژی True RMS با محدوده فرکانسی 10Hz تا 1kHz بهره می‌برد. وجود رنج 20 آمپر نیز امکان اندازه‌گیری جریان‌های پایین‌تر را با رزولوشن 0.01 آمپر فراهم می‌کند.

CM4371-50 تنها یک آمپرمتر کلمپی نیست؛ بلکه مجموعه‌ای از قابلیت‌های یک مولتی‌متر حرفه‌ای را نیز در اختیار کاربر قرار می‌دهد؛ از جمله اندازه‌گیری ولتاژ AC/DC، مقاومت، ظرفیت خازنی، فرکانس، دما، تست دیود، تست پیوستگی و توان DC.

یکی از ویژگی‌های مهم این مدل، امکان اتصال آداپتور بی‌سیم Z3210 است که انتقال داده به گوشی یا تبلت از طریق GENNECT Cross و تحلیل هارمونیک‌ها تا هارمونیک 30 را امکان‌پذیر می‌کند. البته Z3210 به‌صورت استاندارد همراه CM4371-50 نیست و باید جداگانه تهیه شود.

ویژگی‌های کلیدی HIOKI CM4371-50

• آمپرمتر کلمپی AC/DC
• تکنولوژی True RMS
• اندازه‌گیری جریان AC تا 600A
• اندازه‌گیری جریان DC تا 600A
• رنج جریان 20.00A / 600.0A
• اندازه‌گیری جریان AC از 10Hz تا 1kHz
• اندازه‌گیری DC+AC Current
• اندازه‌گیری جریان هجومی Inrush
• نمایش همزمان مقدار RMS و Crest جریان هجومی
• تشخیص خودکار AC/DC
• اندازه‌گیری ولتاژ DC تا 1000V
• قابلیت اندازه‌گیری DC تا 2000V با پراب فشارقوی اختیاری P2010
• اندازه‌گیری ولتاژ AC تا 1000V True RMS
• اندازه‌گیری DC+AC Voltage
• اندازه‌گیری مقاومت تا 6MΩ
• اندازه‌گیری ظرفیت خازنی تا 1000µF
• اندازه‌گیری فرکانس تا 999.9Hz
• اندازه‌گیری دما از 40- تا 400+ درجه سانتی‌گراد
• تست پیوستگی
• تست دیود
• اندازه‌گیری توان DC
• Max / Min / Average
• PEAK MAX / PEAK MIN
• Low-pass Filter
• Data Hold
• Auto Hold
• Backlight
• Auto Power Save
• Zero Adjustment
• تشخیص ولتاژ بدون تماس
• قابلیت اتصال Wireless Adapter Z3210
• تحلیل هارمونیک تا مرتبه 30
• رده ایمنی CAT IV 600V / CAT III 1000V
• دهانه فک 33mm
• بدنه مقاوم و مناسب محیط‌های کاری سخت

اندازه‌گیری جریان AC/DC تا 600 آمپر

قابلیت اصلی CM4371-50 اندازه‌گیری جریان بدون نیاز به قطع مدار است.

دستگاه دارای دو رنج جریان:

20.00A

و

600.0A

است.

در جریان DC، دقت پایه در رنج 20 آمپر:

±(1.3% rdg. + 0.08A)

است.

در جریان AC نیز با True RMS و در فرکانس 45 تا 66 هرتز، دقت پایه رنج 20 آمپر:

±(1.3% rdg. + 0.08A)

است.

رنج 20 آمپر با رزولوشن 0.01A و رنج 600 آمپر با رزولوشن 0.1A ارائه می‌شود.

این ترکیب باعث می‌شود CM4371-50 هم برای اندازه‌گیری جریان‌های نسبتاً پایین و هم برای جریان‌های بالاتر در تجهیزات صنعتی مناسب باشد.

True RMS برای اندازه‌گیری دقیق جریان AC

CM4371-50 در اندازه‌گیری جریان AC از True RMS استفاده می‌کند.

محدوده فرکانسی جریان AC:

10Hz تا 1kHz

است.

این ویژگی برای اندازه‌گیری جریان تجهیزات دارای شکل موج غیرسینوسی اهمیت زیادی دارد؛ مخصوصاً در تجهیزاتی مانند:

• اینورترها
• درایوهای موتور
• منابع تغذیه سوئیچینگ
• UPS
• تجهیزات الکترونیک قدرت
• بارهای غیرخطی
• تجهیزات صنعتی مدرن

در رنج 20 آمپر، Crest Factor تا 7.5 و در رنج 600 آمپر تا 3 یا کمتر مشخص شده است.

اندازه‌گیری جریان هجومی Inrush

یکی از قابلیت‌های بسیار کاربردی CM4371-50، Inrush Current Measurement است.

جریان هجومی در لحظه روشن شدن تجهیزاتی مانند:

• موتورهای الکتریکی
• کمپرسورها
• ترانسفورماتورها
• منابع تغذیه
• تجهیزات صنعتی

می‌تواند به‌طور قابل توجهی از جریان عادی بیشتر باشد.

CM4371-50 می‌تواند دوره کامل جریان راه‌اندازی را شناسایی کرده و علاوه بر مقدار RMS، مقدار بیشترین Peak جریان را نیز مشخص کند.

این قابلیت برای بررسی مشکلات راه‌اندازی موتور، انتخاب تجهیزات حفاظتی و عیب‌یابی سیستم‌های الکتریکی بسیار کاربردی است.

اندازه‌گیری DC+AC

CM4371-50 علاوه بر اندازه‌گیری AC یا DC به‌صورت جداگانه، قابلیت اندازه‌گیری:

DC+AC Current

را نیز دارد.

محدوده آن:

20.00A / 600.0A

و محدوده فرکانسی:

10Hz تا 1kHz

است.

این قابلیت در سیستم‌هایی که جریان DC همراه با مؤلفه AC وجود دارد می‌تواند اطلاعات کامل‌تری در اختیار کاربر قرار دهد.

اندازه‌گیری ولتاژ DC تا 1000 ولت

CM4371-50 قابلیت اندازه‌گیری ولتاژ DC از:

600.0mV تا 1000V

را دارد.

اما یکی از جذاب‌ترین قابلیت‌های این مدل، امکان استفاده از پراب ولتاژ DC فشارقوی P2010 است.

با اتصال P2010، امکان اندازه‌گیری ولتاژ DC تا:

2000V

فراهم می‌شود.

این قابلیت به‌خصوص برای بررسی سیستم‌های خورشیدی و پنل‌های PV کاربرد دارد.

نکته مهم

خود CM4371-50 به‌تنهایی برای اندازه‌گیری DC تا 1000V مشخص شده است و قابلیت 2000V مربوط به استفاده از P2010 اختیاری است. همچنین HIOKI محدودیت‌های ایمنی مشخصی برای اندازه‌گیری بالاتر از 1000V DC تعیین کرده است؛ بنابراین نباید این قابلیت را به‌عنوان مجوز اندازه‌گیری هر مدار 2000 ولتی در نظر گرفت.

مناسب برای سیستم‌های خورشیدی و PV

یکی از کاربردهای مهم CM4371-50، با توجه به امکان اتصال پراب فشارقوی، تست سیستم‌های خورشیدی است.

با استفاده از P2010 می‌توان ولتاژ مدار باز پنل‌ها و تجهیزات PV را بدون نیاز به قطع شبکه اندازه‌گیری کرد و برای سیستم‌های خورشیدی با ولتاژ بالاتر، ابزار مناسبی در اختیار تکنسین قرار می‌گیرد.

به همین دلیل این مدل می‌تواند برای:

• پنل‌های خورشیدی
• استرینگ‌های PV
• اینورترهای خورشیدی
• سیستم‌های انرژی تجدیدپذیر
• تعمیر و نگهداری تجهیزات خورشیدی

کاربرد داشته باشد.

اندازه‌گیری ولتاژ AC تا 1000 ولت

CM4371-50 قادر به اندازه‌گیری ولتاژ AC از:

6.000V تا 1000V

است.

اندازه‌گیری AC Voltage با تکنولوژی True RMS انجام می‌شود و محدوده فرکانسی آن:

15Hz تا 1kHz

است.

دقت پایه در 45 تا 66 هرتز برای رنج 6 ولت:

±(0.9% rdg. + 0.003V)

است.

اندازه‌گیری مقاومت تا 6 مگااهم

CM4371-50 دارای قابلیت اندازه‌گیری مقاومت در محدوده:

600.0Ω تا 6.000MΩ

است.

دقت پایه در رنج 600 اهم:

±(0.7% rdg. + 0.5Ω)

است.

این قابلیت برای تست و عیب‌یابی مدارها، سیم‌کشی، تجهیزات الکتریکی و قطعات مختلف کاربرد دارد.

تست خازن تا 1000 میکروفاراد

این مدل امکان اندازه‌گیری ظرفیت خازنی را نیز دارد.

محدوده:

1.000µF تا 1000µF

در چهار رنج است.

این قابلیت برای بررسی خازن‌های مورد استفاده در مدارها و تجهیزات الکتریکی کاربردی است.

اندازه‌گیری فرکانس

محدوده اندازه‌گیری فرکانس CM4371-50:

9.999Hz تا 999.9Hz

در سه رنج است.

دقت پایه:

±(0.1% rdg. + 0.003Hz)

در رنج 9.999 هرتز اعلام شده است.

اندازه‌گیری دما

با استفاده از پراب دمای مناسب، دستگاه قابلیت اندازه‌گیری دما از:

40- تا 400+°C

را دارد.

این ویژگی برای بررسی دمای تجهیزات، تابلوها، موتورها و نقاط مختلف سیستم‌های صنعتی می‌تواند کاربردی باشد.

تشخیص خودکار AC/DC

یکی از امکانات کاربردی CM4371-50، Automatic AC/DC Detection است.

این قابلیت باعث می‌شود کاربر برای بسیاری از اندازه‌گیری‌ها مجبور نباشد به‌صورت دستی بین AC و DC انتخاب کند و در نتیجه سرعت کار در عملیات عیب‌یابی افزایش پیدا می‌کند.

تشخیص ولتاژ

CM4371-50 دارای قابلیت Voltage Detection نیز است.

محدوده تشخیص:

Hi: 40V تا 600V AC

و:

Lo: 80V تا 600V AC

در فرکانس 50/60Hz است.

این قابلیت برای تشخیص سریع وجود ولتاژ در محیط‌های کاری کاربرد دارد.

فک کلمپی 33 میلی‌متری

CM4371-50 دارای فک با قطر دهانه:

33mm

است.

ابعاد فک:

69 × 14mm

اعلام شده است.

این اندازه برای اندازه‌گیری بسیاری از کابل‌ها و هادی‌های مورد استفاده در تجهیزات صنعتی، تابلوهای برق، ماشین‌آلات و تأسیسات مناسب است.

طراحی مقاوم برای محیط‌های صنعتی

CM4371-50 برای شرایط کاری سخت طراحی شده است.

HIOKI در این سری، طراحی مقاوم و محدوده دمای کاری گسترده را در نظر گرفته است.

محدوده دمای کاری:

25- تا 65+ درجه سانتی‌گراد

است.

همچنین بدنه در بخش گریپ، در شرایط مشخص دارای حفاظت IP54 است و قسمت سنسور جریان/فک دارای درجه حفاظت متفاوتی است؛ بنابراین IP54 را نباید به‌صورت ساده به کل دستگاه در هر شرایط اندازه‌گیری نسبت داد.

رده ایمنی بالا

یکی از نقاط قوت CM4371-50، سطح ایمنی بالای آن است:

CAT IV 600V

و:

CAT III 1000V

است.

در صورت استفاده از پراب فشارقوی P2010، شرایط رده‌بندی برای کاربردهای مشخص تا:

CAT III 2000V / CAT IV 1000V

می‌رسد.

این موضوع CM4371-50 را برای کارهای حرفه‌ای در محیط‌های صنعتی و تأسیسات الکتریکی به گزینه‌ای بسیار مناسب تبدیل می‌کند.

اتصال بی‌سیم و GENNECT Cross

در صورتی که آداپتور بی‌سیم Z3210 روی دستگاه نصب شود، CM4371-50 می‌تواند داده‌های اندازه‌گیری را به گوشی هوشمند یا تبلت منتقل کند.

نرم‌افزار اختصاصی HIOKI یعنی:

GENNECT Cross

امکان مشاهده و مدیریت داده‌ها را فراهم می‌کند.

همچنین در صورت استفاده از Z3210، قابلیت تحلیل هارمونیک تا:

هارمونیک مرتبه 30

در اختیار کاربر قرار می‌گیرد و پارامترهایی مانند Content Factor و THD نیز قابل بررسی هستند.

Z3210 به‌صورت استاندارد همراه CM4371-50 ارائه نمی‌شود. مدل CM4371-90 نسخه‌ای است که Z3210 را به‌صورت Bundle در اختیار کاربر قرار می‌دهد.

اندازه‌گیری توان DC

CM4371-50 قابلیت DC Power Measurement نیز دارد.

این ویژگی برای بررسی توان مصرفی یا تولیدی در مدارهای DC می‌تواند بسیار کاربردی باشد؛ به‌خصوص در سیستم‌های باتری، منابع تغذیه و تجهیزات DC.

فیلتر Low-Pass

وجود Low-Pass Filter به کاربر اجازه می‌دهد در برخی کاربردها اثر مؤلفه‌های فرکانس بالا را کاهش داده و سیگنال موردنظر را بهتر بررسی کند.

این قابلیت در عیب‌یابی تجهیزات صنعتی و موتورهای دارای درایو می‌تواند مفید باشد.

Max / Min / Average و Peak

CM4371-50 قابلیت نمایش:

• MAX
• MIN
• AVERAGE
• PEAK MAX
• PEAK MIN

را دارد.

این قابلیت‌ها برای ثبت تغییرات یک کمیت در طول اندازه‌گیری و بررسی رفتار تجهیزات بسیار کاربردی هستند.

اقلام همراه HIOKI CM4371-50

طبق مشخصات رسمی، اقلام استاندارد همراه دستگاه عبارت‌اند از:

• آمپرمتر کلمپی HIOKI CM4371-50
• پراب تست L9300
• کیف حمل C0203
• 2 عدد باتری آلکالاین LR03
• دفترچه راهنما
• دفترچه Operating Precautions

آداپتور بی‌سیم Z3210 جزو تجهیزات استاندارد CM4371-50 نیست.

کاربردهای آمپرمتر کلمپی HIOKI CM4371-50

برق صنعتی

• اندازه‌گیری جریان موتورهای AC و DC
• بررسی کابل‌ها و تابلوهای برق
• عیب‌یابی تجهیزات صنعتی
• اندازه‌گیری جریان مصرفی تجهیزات
• بررسی منابع تغذیه

تعمیر و نگهداری

• بررسی جریان عادی و راه‌اندازی
• اندازه‌گیری Inrush Current
• بررسی ولتاژ
• تست مقاومت و خازن
• تست دیود و پیوستگی
• بررسی فرکانس و دما

سیستم‌های خورشیدی

• بررسی ولتاژ DC پنل‌ها
• تست استرینگ‌های PV
• بررسی اینورترهای خورشیدی
• اندازه‌گیری ولتاژ بالا با P2010 اختیاری

تجهیزات دارای اینورتر و درایو

به دلیل True RMS، فیلتر Low-Pass و قابلیت تحلیل هارمونیک با Z3210، CM4371-50 برای بررسی تجهیزات دارای شکل موج‌های پیچیده و اعوجاج‌یافته بسیار کاربردی است.

چرا HIOKI CM4371-50 انتخاب مناسبی است؟

اگر بخواهیم مهم‌ترین نقاط قوت این مدل را خلاصه کنیم، CM4371-50 چند قابلیت مهم را در یک دستگاه ترکیب کرده است:

600A AC/DC + True RMS + Inrush + مولتی‌متر + اندازه‌گیری توان DC + خازن + فرکانس + دما + فیلتر + Wireless + تحلیل هارمونیک + امکان اندازه‌گیری DC تا 2000V با P2010

به همین دلیل این مدل برای تکنسین‌هایی که نمی‌خواهند چند ابزار اندازه‌گیری مختلف همراه خود داشته باشند، گزینه بسیار کاربردی محسوب می‌شود.

جمع‌بندی

آمپرمتر کلمپی HIOKI CM4371-50 یک کلمپ‌متر حرفه‌ای AC/DC True RMS با ظرفیت 600 آمپر است که علاوه بر اندازه‌گیری جریان، مجموعه کاملی از قابلیت‌های مولتی‌متر را ارائه می‌دهد. رنج 20 آمپر با رزولوشن بالا، رنج 600 آمپر برای جریان‌های بالاتر، اندازه‌گیری جریان هجومی، تشخیص خودکار AC/DC و قابلیت اندازه‌گیری DC+AC، این مدل را برای عیب‌یابی حرفه‌ای تجهیزات الکتریکی مناسب کرده است.

از طرف دیگر، امکان اندازه‌گیری ولتاژ DC تا 1000 ولت و قابلیت استفاده از پراب فشارقوی P2010 برای اندازه‌گیری‌های مشخص تا 2000 ولت DC، CM4371-50 را به گزینه‌ای جذاب برای سرویس و نگهداری سیستم‌های خورشیدی و تجهیزات DC با ولتاژ بالا تبدیل کرده است.

همچنین با نصب Z3210، امکان انتقال اطلاعات به گوشی و تبلت از طریق GENNECT Cross و تحلیل هارمونیک تا مرتبه 30 فراهم می‌شود. بنابراین CM4371-50 را می‌توان یک کلمپ‌متر صنعتی چندمنظوره و حرفه‌ای دانست که برای برق صنعتی، تعمیر و نگهداری، ماشین‌آلات، موتور، تابلو برق و سیستم‌های انرژی گزینه بسیار قدرتمندی است.
